(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920645090.8(22)申请日 2019.05.07(73)专利权人 衢州益祥工艺品有限公司地址 324000 浙江省衢州市柯城区华墅集镇功能区10号(72)发明人 张芷娥　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 高志军(51)Int.Cl.B29C 45/84(2006.01)(54)实用新型名称一种圣诞树树杆生产用注塑成型装置(57)摘要本实用新型公开了一种圣诞树树杆生产用注塑成型装置，包括注塑成型装置主体，所述注塑成型装置主体的上表面安装固定有合模箱，所述合模箱的表面边缘位置安装固定有防撞板，所述合模箱的一侧连接有注射装置，所述防撞板的表面中间设置有连接机构，所述连接机构包括按钮、滑动孔、斜面控制柱、限位盘、定位槽、定位杆、锁紧弹簧、固定槽、限位凸起和限位滑动槽；该实用新型通过设置的按压按钮可使斜面控制柱完全进入固定槽的内部，此时可滑动打开防护门节省了滑动防护门打开时间，解决了从而防护门在打开时需要较多时间和影响工人工作效率的问题，节省了用户体力并降低了操作难度，同时减少防护门打开的时间并提高了工人工作效率。

权利要求书1页 说明书4页 附图4页CN 209920486 U 2020.01.10C N 209920486U权　利　要　求　书1/1页CN 209920486 U1.一种圣诞树树杆生产用注塑成型装置，包括注塑成型装置主体(1)，所述注塑成型装置主体(1)的上表面安装固定有合模箱(2)，所述合模箱(2)的表面边缘位置安装固定有防撞板(15)，所述合模箱(2)的一侧连接有注射装置(9)，所述合模箱(2)的表面安装有横向可滑动的防护门(4)，其特征在于：所述防撞板(15)的表面中间设置有连接机构，所述连接机构包括按钮(13)、滑动孔(16)、斜面控制柱(17)、限位盘(18)、定位槽(19)、定位杆(20)、锁紧弹簧(21)、固定槽(22)、限位凸起(23)和限位滑动槽(24)，所述按钮(13)的一端安装在滑动孔(16)的内部，所述滑动孔(16)开设在防护门(4)的表面中间边缘处并与定位槽(19)内部连通，所述定位槽(19)开设在防护门(4)的一侧中间位置并与定位杆(20)相适配，所述定位杆(20)的一端安装固定在防撞板(15)的表面中间，所述定位杆(20)的另一端放置在定位槽(19)的内部，所述斜面控制柱(17)的一端固定在限位盘(18)的表面另一端放置在滑动孔(16)的内部，所述限位盘(18)安装放置在固定槽(22)的内部并位于锁紧弹簧(21)的一端，所述固定槽(22)开设在定位杆(20)的表面，所述锁紧弹簧(21)放置在固定槽(22)的内部，所述限位凸起(23)对称安装固定在限位盘(18)的侧面并与限位滑动槽(24)相适配，所述限位滑动槽(24)对称开设在固定槽(22)的内表面，所述合模箱(2)的表面设置有缓冲机构。

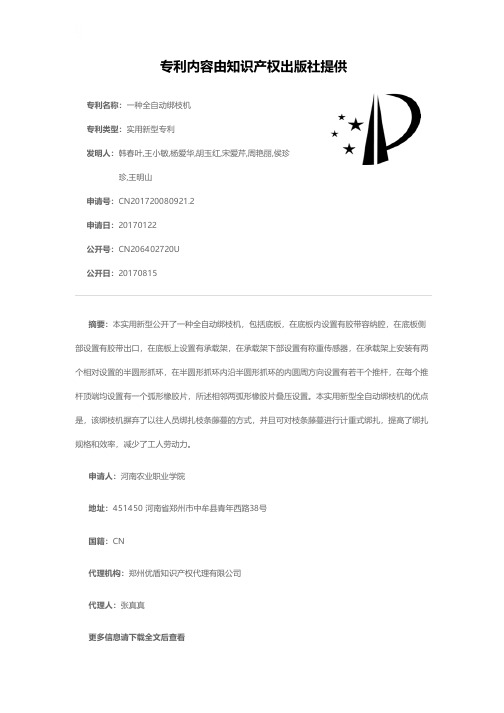

专利名称：一种全自动绑枝机
专利类型：实用新型专利
发明人：韩春叶,王小敏,杨爱华,胡玉红,宋爱芹,周艳丽,侯珍珍,王明山
申请号：CN201720080921.2
申请日：20170122
公开号：CN206402720U
公开日：
20170815
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动绑枝机，包括底板，在底板内设置有胶带容纳腔，在底板侧部设置有胶带出口，在底板上设置有承载架，在承载架下部设置有称重传感器，在承载架上安装有两个相对设置的半圆形抓环，在半圆形抓环内沿半圆形抓环的内圆周方向设置有若干个推杆，在每个推杆顶端均设置有一个弧形橡胶片，所述相邻两弧形橡胶片叠压设置。

本实用新型全自动绑枝机的优点是，该绑枝机摒弃了以往人员绑扎枝条藤蔓的方式，并且可对枝条藤蔓进行计重式绑扎，提高了绑扎规格和效率，减少了工人劳动力。

申请人：河南农业职业学院
地址：451450 河南省郑州市中牟县青年西路38号
国籍：CN
代理机构：郑州优盾知识产权代理有限公司
代理人：张真真
更多信息请下载全文后查看。

专利名称：一种人造圣诞树机械自动化设备专利类型：发明专利
发明人：李雄富,韦谱新,罗乃琨
申请号：CN202011453579.9
申请日：20201212
公开号：CN112427951A
公开日：
20210302
专利内容由知识产权出版社提供
摘要：本发明涉及圣诞树制造机械设备领域，具体为一种人造圣诞树机械自动化设备；包括基座组件、成型总成、移运总成、压紧组件、辅架总成、主干夹紧总成、树枝抓取总成及焊接手;基座组件包括基座、成型安装位、移运安装位、压紧安装位、辅架安装位、主干夹紧安装位；成型总成包括成型轮及辅助轮；移运总成包括移运底座、移运电机、卡爪座；压紧组件包括支撑杆；辅架总成包括辅架电机；本发明不仅能实现支架的自动围弯，自动转运，底架自动焊接，主干自动焊接，枝干自动焊接等全部工序，节省人力，自动化程度高；还能满足不同直径圣诞树内部支架的成型，适用范围广；若干组树枝夹取总成可以同时夹取多支树枝放置在圣诞树主干上，工作效率更高。

申请人：李雄富
地址：535033 广西壮族自治区钦州市钦南区黄屋屯镇屯胜村委德孔村25号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于圣诞树绑枝机的塑料线熔接断线装置专利类型：实用新型专利
发明人：廖胜明
申请号：CN201920281694.9
申请日：20190306
公开号：CN209615732U
公开日：
20191112
专利内容由知识产权出版社提供
摘要：实用新型涉及仿真圣诞树生产设备技术领域，尤其涉及一种用于圣诞树绑枝机的塑料线熔接断线装置，包括底板和焊头，所述底板上方固定有滑块，所述滑块上方设有滑台连接板，所述滑台连接板下方固定连接有滑轨，所述滑轨与滑块滑动连接，所述滑台连接板上方固定有焊头夹，所述焊头穿过焊头夹上通孔并固定在焊头夹上，所述底板上表面还固定有气缸，所述气缸内部设有活塞杆，所述活塞杆前端与滑台连接板底部固定。

塑料线将铁丝和仿真圣诞树树叶绑在一起后，启动气缸，活塞杆推动滑台连接板向前运动，焊头与塑料线接触，熔断塑料线，将熔断后的塑料线线头固定在铁丝上，之后气缸带动活塞杆回缩，焊头远离铁丝，完成塑料线的熔接断线工作。

申请人：赣州东峰自动化设备有限公司
地址：341700江西省赣州市龙南县龙南经济技术开发区会龙工业区
国籍：CN
代理机构：苏州润桐嘉业知识产权代理有限公司
代理人：刘倩
更多信息请下载全文后查看。
