第一章第三节尺规绘图开始说明退出本演示文稿中的Flash均可以单击鼠标右键选择放大观看；Flash中的、图标表示可选择不同的演示；、、分别表示返回、上一页、下一页；请勿将本演示文稿及其中的素材用于商业用途，违者必究。

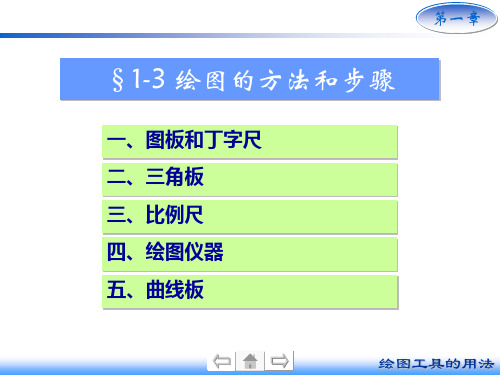

建议在PowerPoint2003或以上版本中运行本演示文稿；本演示文稿中的Flash必须启用宏和ActiveX控件才能正常观看；一、尺规绘图的工具和仪器用法二、几何图形画法三、圆弧连接四、平面图形的分析与作图五、平面图形的尺寸标注六、尺规绘图的操作步骤一、尺规绘图的工具和仪器用法1．图板和丁字尺用三角板、丁字尺画水平线和垂直线2．三角板两块三角板配合使用，可画任意已知直线的平行线或垂直线3．圆规和分规二、几何图形画法已知椭圆长、短轴端点画椭圆三、圆弧连接用一段圆弧光滑地连接相邻两已知线段（直线或圆弧）的作图方法称为圆弧连接圆弧连接两已知直线圆弧连接已知直线和圆弧1212连接弧分别内、外切两已知圆弧R1、R2四、平面图形的分析与作图平面图形是由若干直线和曲线封闭连接组合而成，这些线段之间的相对位置和连接关系根据给定的尺寸来确定。
在平面图形中，有些线段的尺寸已完全给定，可以直接画出，而有些线段要按照相切的连接关系画出。
因此，绘图前应对所绘图形进行分析，从而确定正确的作图方法和步骤。
五、平面图形的尺寸标注平面图形标注尺寸的基本要求是：正确、齐全、清晰。
标注尺寸首先要遵守国家标准有关尺寸注法的基本规定，通常先标注定形尺寸，再标注定位尺寸。
通过几何作图可以确定的线段，不要标注尺寸。
尺寸标注完成后要检查是否有重复或遗漏。
在作图过程中没有用到的尺寸是重复尺寸，要删除；如果按所注尺寸无法完成作图，说明尺寸不齐全，应补注所需尺寸。
标注尺寸时应注意布局清晰。
平面图形的尺寸注法示例几种常见平面图形尺寸注法示例六、尺规绘图的操作步骤1．画图前的准备工作准备好必须的绘图工具和仪器，将图纸固定在图板的适当位置。
《机械制图》教学大纲一、课程性质与任务本课程是中等职业学校机械类及工程技术类相关专业的一门基础课程。
其任务是：使学生掌握机械制图的基本知识，获得读图和绘图能力；培养学生分析问题和解决问题的能力，使其形成良好的学习习惯，具备继续学习专业技术的能力；对学生进行职业意识培养和职业道德教育，使其形成严谨、敬业的工作作风，为今后解决生产实际问题和职业生涯的发展奠定基础。
二、课程教学目标使学生能执行机械制图国家标准和相关行业标准；能运用正投影法的基本原理和作图方法；能识读中等复杂程度的零件图；能识读简单的装配图；能绘制简单的零件图；能应用计算机绘图软件抄画机械图样。
具备一定的空间想象和思维能力，形成由图形想象物体、以图形表现物体的意识和能力，养成规范的制图习惯；养成自主学习的习惯，能够获取、处理和表达技术信息，并能适应制图技术和标准变化的需要；通过制图实践培养制定并实施工作计划的能力、团队合作与交流的能力，以及良好的职业道德和职业情感，提高适应职业变化的能力。
三、教学内容与要求（参考）四、教学实施（一）课时计划（二）教学方法建议1. 立足于培养学生的综合职业能力，激发学生的学习兴趣，坚持“做中学、做中教”，采用精讲多练的教学方法。
2. 可按工作任务或项目组织教学，让学生接触企业产品图样。
3. 教学中，应注重培养学生认真负责的工作态度、交流沟通与合作能力，促进良好职业素养的形成。
（三）基本教学设施提倡使用多种教学手段组织教学，配置挂图、模型、典型零部件、实物投影仪、多媒体课件和绘图软件等。
（四）教材编写建议教材编写应以本教学大纲为基本依据。
1. 体现职业教育的特点，反映时代特征与专业特色，符合中等职业学校学生的心理特点和知识的认知、技能的形成规律，符合不同教学模式的需求。
2. 为便于在教学中灵活使用，并适应不同地区与学校的教学条件，学生的读图与绘图练习、测绘内容可独立编写。
3. 教材中的名词术语、文字、符号、数字、公式、计量单位等的运用要准确、规范、统一，教材中所有图样都必须符合我国相关标准与规范。
尺规绘图
《机械制图》课程教案杨秋颖
1-3尺规绘图
授课教师：杨秋颖班级：机加14-1 时间：2014.10.16 【教学目标】
情感目标：培养学生的细心、耐心
能力目标：培养学生的动手能力和绘图能力
知识目标：斜度和锥度的画法
【教学重点】斜度和锥度的定义
【教学难点】斜度和锥度的画法
【教学方法】讲授法
【授课类型】）理论课
【教学媒体和资源利用】多媒体
【教学过程设计】组织教学—引入—新授—小结—学生练习—作业
第二课时
三、锥度
锥度：
定义：正圆锥底圆直径与圆锥高度之比。
在图样中以1：n形式标注。
例：以锥度1:3为例：
由S点起在水平线上取六个单位长度得点O ；过点O 作SO 的垂线，分别向上和向下截取一个单位长度，得A 、B两点；分别过点A、B 与点S相连，即得1:3锥度。
标注方法：
锥度符号的方向应与圆锥方向一致。
第三课时。
