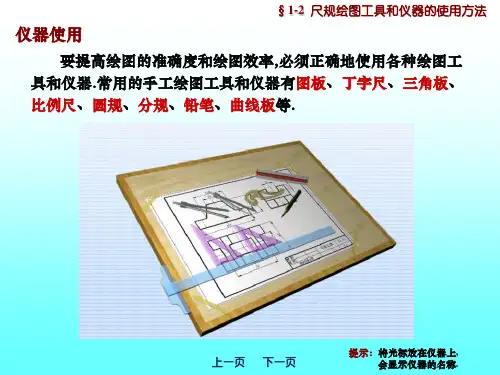

常用机械制图手工绘图工具及使用技巧熟练掌握常用的绘图工具使用技巧,对于提高手工绘图的质量和速率有重要意义。
—、常用绘图工具（1）（图板）画图时，需将图纸平铺在图纸上，所以，图板的表面必须平整、光洁、且富有弹性。
图板的左侧边称为导边，必须平直。

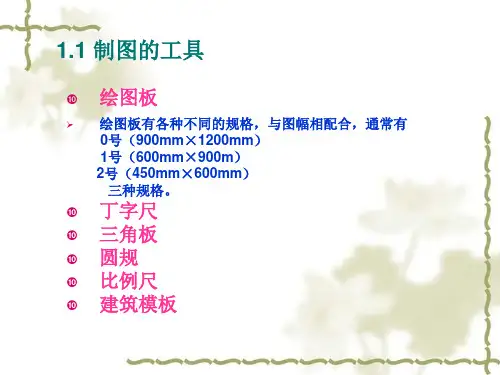

常用的图板规格有0号、1号和二号三种。

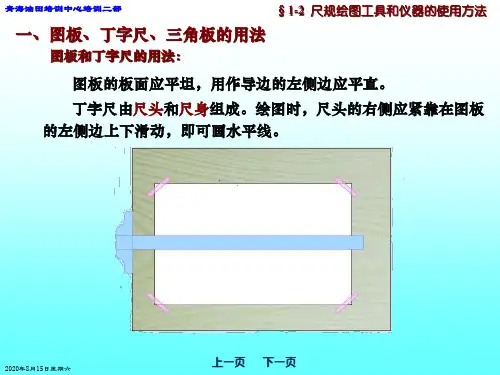

（2）丁字尺丁字尺主要用于画水平线，它由尺头和尺身组成。
尺头和尺身的连接处必须牢固，尺头的内侧边与尺身的上边（称为工作边）必须垂直。
使用时，用左手扶住尺头，将尺头的内侧边紧贴图板的导边，上下移动丁字尺，自左向右可画出一系列不同位置的水平线，如图1 – 18a所示。
（3）三角板三角板有45°- 90°角和30°- 60°- 90°角的各一块。
将一块三角板与丁字尺配合使用，自下而上可画出一系列不同位置的直线，如图1-18b所示；还可画与水平线成特殊角度如30°、45°、60°的倾斜线，如图1-18c所示将两快三角板与丁字尺配合使用，可画出与水平线成15°、75°的倾斜线，如图2所示。
两块三角板互相配合使用，可任画已知直线的水平线或垂直线，如图3所示。
图1 用丁字尺和三角板画线图2 画15度75度斜线图3 画已知直线平行线和垂直线二、分规、比例尺(1) 分规分规是用来量取尺寸、截取线段、等分线段的工具。
分规的两腿端部有钢针，当两腿合龙时，两针尖应重合于一点，如图4所示。
图5所示为用分规在比例尺上量取尺寸（图5a），然后在线上连续截取等长线段（图5b）的方法若欲将图5c所示的AB线段四等分，可先任凭自测估计，将分规的两针尖开到约为AB/4进行试分，如有剩余（或不足）时，再将针尖间的距离张大（或缩小）e/4，e为剩余或不足量，再进行试分，直到满意为止。
用试分法也可等分圆或圆弧。
(2) 比例尺比例尺的三个棱面上有六种不同比例的刻度，如1：100、1：200等，可用于量取不同比例的尺寸。
