CAD尺寸标注规范

cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。

而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。

接下来，让我们详细了解一下 CAD 图纸标注的规范。

一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。

尺寸线的两端应超出尺寸界线 2 3mm 。

对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。

2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。

尺寸界线的末端应超出尺寸线 2 3mm 。

3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。

尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。

尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。

4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。

标注直径或半径尺寸时，尺寸线应通过圆心。

5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。

二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。

字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。

2、内容文字标注应简洁明了，准确表达设计意图。

标注的内容应包括零件的名称、材料、技术要求、加工精度等。

对于技术要求较多的情况，可以单独列出技术要求表。

3、位置文字标注的位置应清晰易读，避免与图线重叠。

一般情况下，文字标注应放在图纸的上方、下方或右侧。

三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。

符号的尖端应指向被加工表面。

2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。

CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。

它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。

下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。

通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。

一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。

对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。

3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。

尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。

尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。

4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。

对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。

5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。

首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。

这样做可以有效地减少标注的数量，提高图纸的整洁度。

6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。

对于不同的设计要求，可以选择不同的单位。

在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。

7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。

标注文字应尽量简洁明了，避免使用复杂或不常用的术语。

同时，应避免将标注与图形重叠或覆盖，以免产生混淆。

8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。

CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范：
1.尺寸标注位置：尺寸标注应位于视图的外部，并尽量避免遮挡实体
图形。

标注尺寸应该清晰易读，避免叠加和重叠。

2.选择尺寸：只标注设计图纸中必要的尺寸。

主要标注关键尺寸，即
对设计具有重要影响和意义的尺寸。

3.尺寸线：尺寸线应与被标注的实体图形相连，尽量避免跨越实体图形，以免引起混淆。

尺寸线应和实体图形有一定的距离，以确保清晰可读。

4.标注方向：尺寸标注应水平或垂直于尺寸线，避免使用倾斜的标注。

5.标注样式：尺寸标注应统一使用一个标注样式，包括文字字体、字号、箭头样式等。

6.文字大小和对齐：尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择，以确保标注的清晰可读性。

文字对齐应与尺寸线相对应，
垂直对齐和水平对齐要准确。

7.单位标注：在尺寸标注之后，应该标注尺寸的单位，如毫米、英寸等。

8.针对不同尺寸的标注：对于较小的尺寸，可以使用哪些简化的标注
方法，如省略单位或采用拉线法等。

对于较大的尺寸，应选择合适的标注
方式，以确保标注的清晰易读。

9.标注的冲突和重叠：应避免标注的冲突和重叠，这可能导致尺寸无
法正确读取。

如果存在冲突或重叠，应重新调整标注位置或尺寸线的位置。

10.标注的一致性：尺寸标注应保持一致，使用相同的标注样式、文字大小和对齐方式。

以上是CAD尺寸标注的一些细则规范，遵循这些规范可以提高标注的准确性和可读性，减少误解和错误。

在实际应用中，还可以根据具体的项目需求和标准要求进行适当的调整和补充。

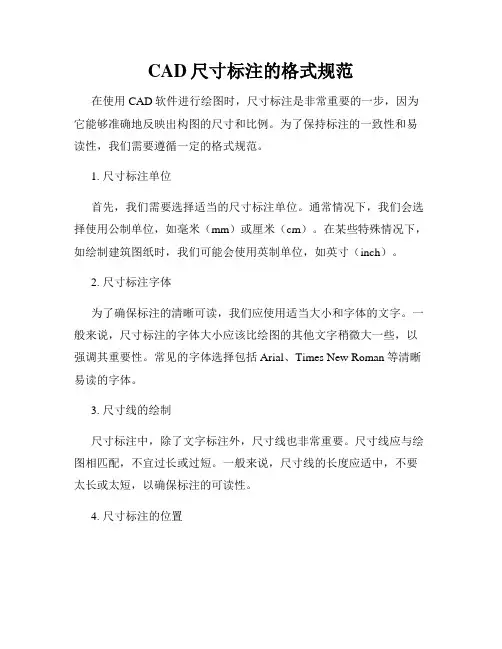

CAD尺寸标注的格式规范在使用CAD软件进行绘图时，尺寸标注是非常重要的一步，因为它能够准确地反映出构图的尺寸和比例。

为了保持标注的一致性和易读性，我们需要遵循一定的格式规范。

1. 尺寸标注单位首先，我们需要选择适当的尺寸标注单位。

通常情况下，我们会选择使用公制单位，如毫米（mm）或厘米（cm）。

在某些特殊情况下，如绘制建筑图纸时，我们可能会使用英制单位，如英寸（inch）。

2. 尺寸标注字体为了确保标注的清晰可读，我们应使用适当大小和字体的文字。

一般来说，尺寸标注的字体大小应该比绘图的其他文字稍微大一些，以强调其重要性。

常见的字体选择包括Arial、Times New Roman等清晰易读的字体。

3. 尺寸线的绘制尺寸标注中，除了文字标注外，尺寸线也非常重要。

尺寸线应与绘图相匹配，不宜过长或过短。

一般来说，尺寸线的长度应适中，不要太长或太短，以确保标注的可读性。

4. 尺寸标注的位置尺寸标注应尽量放置在绘图的合适位置，以保持良好的布局和易读性。

在选择标注位置时，应考虑到绘图元素的密集程度，标注应避免与其他线条、文字或图形重叠。

5. 尺寸标注的形式标注时应注意选择适合的尺寸标注形式。

例如，对于线段的长度标注，可使用平行于线段的水平标注；对于角度标注，可使用角度符号（°）加上数字进行标注。

6. 尺寸标注的精度在标注尺寸时，应确保所标注的尺寸精确无误。

一般来说，尺寸标注应尽量保留合理的精度，并且应与绘图规模相匹配。

例如，如果绘制的图形是实际物体的缩小模型，标注的尺寸应与实际物体的尺寸相对应。

7. 尺寸标注的符号在CAD软件中，有一些常用的符号用于表示特定的尺寸标注。

例如，直径标注可以使用一个带有“Ø”符号的直线。

在标注过程中，应尽量使用这些符号以提高标注的准确性和一致性。

8. 尺寸标注的标记为了方便阅读和理解，尺寸标注应具备清晰的标记。

一般来说，标记应与标注相连，并使用箭头或斜线指示被标注的物体或尺寸。

cad标注尺寸标准CAD标注尺寸标准。

在CAD设计中，标注尺寸是非常重要的一环，它直接关系到产品的质量和生产的准确性。

因此，标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。

本文将详细介绍CAD标注尺寸的相关标准，希望对广大CAD设计人员有所帮助。

一、标注尺寸的基本原则。

1. 尺寸标注应简洁明了，方便加工和检验。

2. 尺寸标注应尽可能准确，不得模棱两可。

3. 尺寸标注应有利于零件的装配和使用。

4. 尺寸标注应符合国家标准和行业标准。

二、标注尺寸的常用符号。

1. 直径标注，⌀。

2. 半径标注，R。

3. 角度标注，∠。

4. 深度标注，深。

三、标注尺寸的常见标准。

1. 尺寸标注的位置，一般情况下，尺寸标注应放在视图的上方或右侧，不宜放在视图内部或下方。

2. 尺寸标注的字体和线型，尺寸标注的字体应清晰、整齐，线型应与图纸的线型一致，不得混乱。

3. 尺寸标注的对齐，尺寸标注应与对应的尺寸线对齐，不得偏离或交叉。

4. 尺寸标注的间距，尺寸标注之间的间距应适中，不得过于拥挤或过于稀疏。

5. 尺寸标注的标准符号，尺寸标注所用的符号应符合国家标准和行业标准，不得随意变动或省略。

四、标注尺寸的注意事项。

1. 在标注尺寸时，应注意尺寸的选择和合理性，不得标注无关紧要的尺寸。

2. 在标注尺寸时，应注意尺寸的精确度和有效数字的位数，不得含糊不清或过于精确。

3. 在标注尺寸时，应注意尺寸的对齐和布局，不得凌乱或拥挤。

4. 在标注尺寸时，应注意尺寸的统一和一致性，不得出现矛盾或错误。

五、标注尺寸的实例分析。

以某零件为例，对其尺寸进行标注，包括直径、半径、角度、深度等各种尺寸标注，分析其合理性和规范性，以及可能存在的问题和改进的方案。

六、总结。

CAD标注尺寸标准对于产品设计和生产具有重要意义，只有严格按照标准进行标注，才能保证产品的质量和准确性。

因此，CAD设计人员应深入学习和理解标注尺寸的相关标准，不断提高自身的标注水平，为产品的设计和生产贡献自己的力量。

CAD文件中的尺寸标注规范与技巧CAD（计算机辅助设计）是现代工程设计领域中广泛使用的一种工具，它为设计师提供了便捷和高效的设计方法。

在CAD文件中，准确的尺寸标注对于设计的正确解读和后续制造工艺的顺利进行至关重要。

本文将介绍CAD文件中的尺寸标注规范与技巧，以提高设计效率和制造准确性。

一、尺寸标注规范1. 尺寸标注的位置在CAD文件中，尺寸标注需要清晰、易读且与设计图形关联紧密。

一般情况下，尺寸标注应位于所标注的尺寸直线之外，并避免与其他标注线重叠。

另外，尺寸标注的排列应具有统一性，尽量采用横向或纵向排列方式。

2. 尺寸标注的字体和字号为了保证尺寸标注的清晰可读性，应选择合适的字体和字号。

常用的字体包括宋体、Arial等，字号一般为2.5mm至3.5mm，但对于尺寸标注较大的部分，字号可以适当增大，以确保清晰度。

3. 尺寸标注的箭头和引线尺寸标注通常采用箭头加引线的形式，箭头指向一个标注点，引线则与箭头垂直相连。

箭头一般使用实心状或开放状，具体选择应根据设计的需要来决定。

引线应有一定的长度和间隔，以避免过于密集造成混淆。

4. 尺寸标注的单位尺寸标注必须包含明确的单位，如毫米（mm）、英寸（inch）等。

单位的位置应与尺寸标注相对应，一般置于标注线右侧，并使用合适的字体和字号。

二、尺寸标注技巧1. 尺寸标注的选择在进行尺寸标注时，需要选择合适的尺寸进行标注。

一般情况下，需要标注的尺寸包括长度、宽度、高度、直径等。

而对于无关紧要或无实际意义的尺寸，可以不予标注，以避免设计文件的混乱。

2. 尺寸标注的对齐在CAD文件中，尺寸标注应与所标注的尺寸线或几何形状对齐。

这样可以使标注更清晰、更易读，并减少后续操作的错误。

3. 尺寸标注的对称性对称构件应采用对称的尺寸标注方式，以便清楚地表达出对称特性。

对于非对称构件，应标注关键尺寸和与之相关的尺寸，以确保设计的准确性。

4. 尺寸标注的简化在尺寸标注时，可以采用简化的方式来减少标注的数量和杂乱程度。

cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域，CAD（计算机辅助设计）软件的应用日益广泛。

而准确、规范的尺寸标注是 CAD 图纸的重要组成部分，它直接关系到产品的制造、装配和检验等环节。

为了确保尺寸标注的一致性和准确性，我国制定了相应的国家标准，对 CAD 尺寸标注的方法、规则和要求进行了明确规定。

一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小，与绘图比例和精度无关。

2、尺寸标注应清晰、完整，不得遗漏或重复。

3、尺寸标注的数字应水平书写，一般应注写在尺寸线的上方，也可注写在尺寸线的中断处。

4、尺寸线应与所标注的轮廓线平行，且间距均匀。

5、尺寸界线应从被标注的轮廓线引出，超出尺寸线 2 3mm。

二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。

1、尺寸线尺寸线用来表示尺寸的度量方向和范围。

尺寸线应采用细实线绘制，其终端一般应带有箭头。

对于线性尺寸，尺寸线应与所标注的线段平行；对于角度尺寸，尺寸线应呈圆弧状。

2、尺寸界线尺寸界线用来限定尺寸的度量范围，一般由图形的轮廓线、轴线或中心线引出。

尺寸界线应采用细实线绘制，且应超出尺寸线 2 3mm。

3、尺寸数字尺寸数字表示物体的实际尺寸大小，应按照国家标准的规定进行书写。

尺寸数字一般应注写在尺寸线的上方，当尺寸线为水平方向时，数字应字头朝上；当尺寸线为垂直方向时，数字应字头朝左。

4、箭头箭头用于表示尺寸线的终端，其形状和大小应符合国家标准的规定。

箭头的尖端应与尺寸界线接触，且不得与其他图线相交。

三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上，尺寸线应平行于被标注的线段。

2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左，尺寸线应平行于被标注的线段。

3、倾斜尺寸标注倾斜尺寸标注时，尺寸数字应沿尺寸线方向书写，尺寸线应与被标注的线段平行。

四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。

CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。

它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。

为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。

一、尺寸标注规范1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。

箭头应垂直于尺寸线，并指向尺寸所测量的对象。

2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。

尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。

3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。

这时候可以手动调整尺寸线的位置，以保证清晰可读。

4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。

这有助于读者更容易理解图纸上的标注。

5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。

如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。

二、注释规范1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。

注释的字体大小应适中，不过大也不过小。

2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。

可以通过调整注释的位置或使用注释线连接注释和被注释的对象。

3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。

这有助于读者更容易理解图纸上的注释。

4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。

只需要提供必要的信息和说明即可。

5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。

注释应回答读者可能会有的问题，并提供所需的信息。

三、其他技巧1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。
