cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域,CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分,它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致,从而避免误解和错误,提高工作效率和产品质量。
接下来,让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制,通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线,应按照从小到大、从里到外的顺序排列,且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出,一般用细实线绘制,垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处,字头朝上。
尺寸数字应按照国家标准的字体和大小书写,一般采用 35 号字。
尺寸数字应避免被任何图线通过,当无法避免时,应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注,应在尺寸数字前加注符号“Φ”;对于半径标注,应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时,尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示,角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体,如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择,一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了,准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况,可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读,避免与图线重叠。
一般情况下,文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制,并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差(如直线度、平面度等)和位置公差(如同轴度、垂直度等)。
CAD尺寸标注细则规范CAD(计算机辅助设计)尺寸标注是制图过程中非常重要的一部分。
它可以准确地定义和表达设计对象的尺寸,确保设计的准确性和一致性。
下面是CAD尺寸标注的细则规范:1.标注文字的字体和大小:在CAD绘图中,常用的字体包括宋体、黑体和楷体等。
通常情况下,标注文字的字体大小应该与绘图比例尺相关,确保在打印或显示时能清晰可见。
一般情况下,标注文字的大小为图纸比例的1/8,如绘制比例尺为1:100的图纸,标注文字的大小应为12.52.标注线的样式和粗细:标注线应使用细碎的实线,线粗细一般应与设计线条保持一致,以便清晰可辨。
对于不同的尺寸标注,可以选择不同的标注线样式,如标注尺寸的线段可以选择实线,标注图形的线段可以选择虚线。
3.尺寸基准线和尺寸箭头:尺寸标注应该与图形互相独立,它们的位置应保持一致。
尺寸基准线应该与图形相切,并且与尺寸箭头垂直于基准线。
尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等,以便于清晰表达设计尺寸。
4.标注文字的位置和方向:标注文字应该清晰地显示在图形内部,避免与其他标注或图形重叠。
对于圆形或弧形的标注,文字应该显示在图形外部并与图形基准线平行。
5.标注尺寸的顺序:标注尺寸时,宜从整体到细节,从大到小的次序进行。
首先标注整个图形的长度或宽度,然后再标注局部的尺寸,最后标注细小的尺寸。
这样做可以有效地减少标注的数量,提高图纸的整洁度。
6.标注尺寸的单位和精度:尺寸标注应使用适当的单位,如毫米、厘米或英尺。
对于不同的设计要求,可以选择不同的单位。
在标注尺寸时,应根据实际设计需要确定所需的精度要求,如小数点后一位或两位数字等。
7.标注尺寸的避讳:在进行尺寸标注时,应避免使用过长或过繁琐的标注线。
标注文字应尽量简洁明了,避免使用复杂或不常用的术语。
同时,应避免将标注与图形重叠或覆盖,以免产生混淆。
8.标注尺寸的准确性和一致性:标注尺寸应准确无误,并与实际设计尺寸保持一致。
CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范:
1.尺寸标注位置:尺寸标注应位于视图的外部,并尽量避免遮挡实体
图形。
标注尺寸应该清晰易读,避免叠加和重叠。
2.选择尺寸:只标注设计图纸中必要的尺寸。
主要标注关键尺寸,即
对设计具有重要影响和意义的尺寸。
3.尺寸线:尺寸线应与被标注的实体图形相连,尽量避免跨越实体图形,以免引起混淆。
尺寸线应和实体图形有一定的距离,以确保清晰可读。
4.标注方向:尺寸标注应水平或垂直于尺寸线,避免使用倾斜的标注。
5.标注样式:尺寸标注应统一使用一个标注样式,包括文字字体、字号、箭头样式等。
6.文字大小和对齐:尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择,以确保标注的清晰可读性。
文字对齐应与尺寸线相对应,
垂直对齐和水平对齐要准确。
7.单位标注:在尺寸标注之后,应该标注尺寸的单位,如毫米、英寸等。
8.针对不同尺寸的标注:对于较小的尺寸,可以使用哪些简化的标注
方法,如省略单位或采用拉线法等。
对于较大的尺寸,应选择合适的标注
方式,以确保标注的清晰易读。
9.标注的冲突和重叠:应避免标注的冲突和重叠,这可能导致尺寸无
法正确读取。
如果存在冲突或重叠,应重新调整标注位置或尺寸线的位置。
10.标注的一致性:尺寸标注应保持一致,使用相同的标注样式、文字大小和对齐方式。
以上是CAD尺寸标注的一些细则规范,遵循这些规范可以提高标注的准确性和可读性,减少误解和错误。
在实际应用中,还可以根据具体的项目需求和标准要求进行适当的调整和补充。
cad标注尺寸标准CAD标注尺寸标准。
在CAD设计中,标注尺寸是非常重要的一环,它直接关系到产品的质量和生产的准确性。
因此,标注尺寸的规范化和标准化对于CAD设计人员来说至关重要。
本文将详细介绍CAD标注尺寸的相关标准,希望对广大CAD设计人员有所帮助。

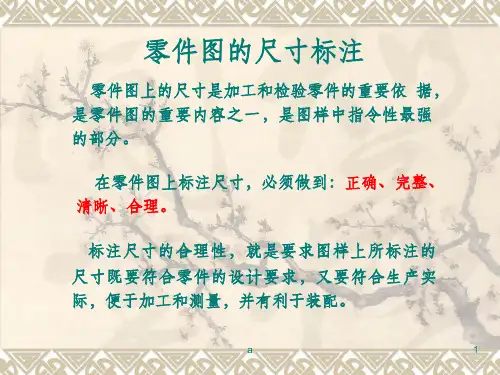

一、标注尺寸的基本原则。
1. 尺寸标注应简洁明了,方便加工和检验。
2. 尺寸标注应尽可能准确,不得模棱两可。
3. 尺寸标注应有利于零件的装配和使用。
4. 尺寸标注应符合国家标准和行业标准。
二、标注尺寸的常用符号。
1. 直径标注,⌀。
2. 半径标注,R。
3. 角度标注,∠。
4. 深度标注,深。
三、标注尺寸的常见标准。
1. 尺寸标注的位置,一般情况下,尺寸标注应放在视图的上方或右侧,不宜放在视图内部或下方。
2. 尺寸标注的字体和线型,尺寸标注的字体应清晰、整齐,线型应与图纸的线型一致,不得混乱。
3. 尺寸标注的对齐,尺寸标注应与对应的尺寸线对齐,不得偏离或交叉。
4. 尺寸标注的间距,尺寸标注之间的间距应适中,不得过于拥挤或过于稀疏。
5. 尺寸标注的标准符号,尺寸标注所用的符号应符合国家标准和行业标准,不得随意变动或省略。
四、标注尺寸的注意事项。
1. 在标注尺寸时,应注意尺寸的选择和合理性,不得标注无关紧要的尺寸。
2. 在标注尺寸时,应注意尺寸的精确度和有效数字的位数,不得含糊不清或过于精确。
3. 在标注尺寸时,应注意尺寸的对齐和布局,不得凌乱或拥挤。
4. 在标注尺寸时,应注意尺寸的统一和一致性,不得出现矛盾或错误。
五、标注尺寸的实例分析。
以某零件为例,对其尺寸进行标注,包括直径、半径、角度、深度等各种尺寸标注,分析其合理性和规范性,以及可能存在的问题和改进的方案。
六、总结。
CAD标注尺寸标准对于产品设计和生产具有重要意义,只有严格按照标准进行标注,才能保证产品的质量和准确性。
因此,CAD设计人员应深入学习和理解标注尺寸的相关标准,不断提高自身的标注水平,为产品的设计和生产贡献自己的力量。
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域,CAD(计算机辅助设计)软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分,它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性,我国制定了相应的国家标准,对 CAD 尺寸标注的方法、规则和要求进行了明确规定。
一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小,与绘图比例和精度无关。
2、尺寸标注应清晰、完整,不得遗漏或重复。
3、尺寸标注的数字应水平书写,一般应注写在尺寸线的上方,也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行,且间距均匀。
5、尺寸界线应从被标注的轮廓线引出,超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制,其终端一般应带有箭头。
对于线性尺寸,尺寸线应与所标注的线段平行;对于角度尺寸,尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围,一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制,且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小,应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方,当尺寸线为水平方向时,数字应字头朝上;当尺寸线为垂直方向时,数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端,其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触,且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上,尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左,尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时,尺寸数字应沿尺寸线方向书写,尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
CAD中常用的尺寸标注规范与技巧在CAD软件中,尺寸标注规范和技巧是非常重要的。
它们不仅能够帮助工程师正确地表达设计意图,还能提高绘图的准确性和可读性。
本文将介绍一些常用的CAD尺寸标注规范和技巧。
首先,标注尺寸时需要遵循一定的规范。
我们知道,尺寸标注的目的是为了准确地描述物体的大小和几何形状。
因此,在标注尺寸时,应该遵循以下几个原则:1. 明确标注比例:在CAD软件中,我们通常使用实际尺寸标注,即将实际物体的尺寸转化为图纸上的尺寸。
在标注时,应该确保比例尺寸与实际尺寸一致,并且在图纸上明确标明比例关系。
2. 采用一致的单位:在标注尺寸时,应该采用一致的单位。
通常,我们使用毫米、厘米或英寸作为标注单位。
在一个图纸中,尽量使用同一单位,以免产生混淆。
3. 标注清晰明了:尺寸标注应该清晰可读,尺寸线、箭头和文字要清晰可辨。
标注文字应该采用统一的字体和字号,以确保可读性。
除了上述规范外,还有一些技巧能够帮助我们更好地进行尺寸标注。
以下是一些常用的尺寸标注技巧:1. 使用自动标注工具:CAD软件通常提供了自动标注工具,可以根据绘图中的几何特征自动生成尺寸标注。
这样可以提高绘图效率,并减少错误。
2. 使用基准尺寸:基准尺寸是指在一组尺寸中选择一个作为参考,其他尺寸都相对于它进行标注。
选择一个与设计关键尺寸相关的尺寸作为基准尺寸,可以使标注更清晰易懂。
3. 避免尺寸间的冲突:在进行尺寸标注时,应尽量避免尺寸之间的冲突。
如果尺寸之间相互重叠或交叉,会让绘图变得复杂,也容易引发误解。
可以调整标注位置或字号来避免这种冲突。
4. 使用尺寸链:在CAD软件中,我们可以使用尺寸链来表示多个尺寸之间的关系。
尺寸链可以使标注更加紧凑和易读,同时也能够减少标注的数量。
总之,在CAD软件中进行尺寸标注时,遵循规范并掌握一些常用技巧能够有效提高标注的准确性和可读性。
通过清晰明了的尺寸标注,可以帮助工程师正确理解设计意图,并减少不必要的错误和误解。

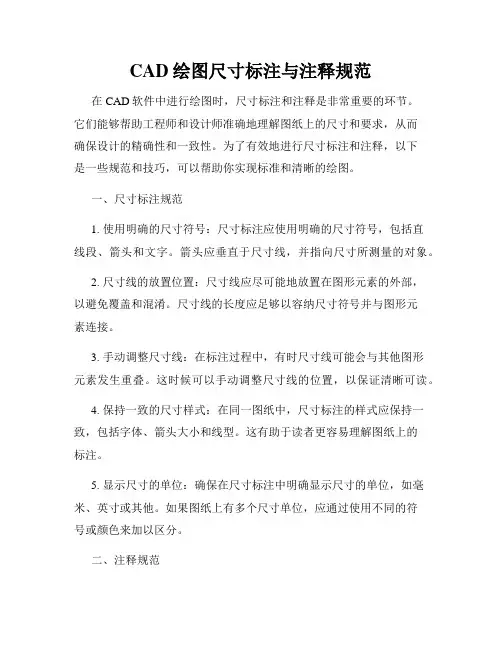

CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时,尺寸标注和注释是非常重要的环节。
它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求,从而确保设计的精确性和一致性。
为了有效地进行尺寸标注和注释,以下是一些规范和技巧,可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范1. 使用明确的尺寸符号:尺寸标注应使用明确的尺寸符号,包括直线段、箭头和文字。
箭头应垂直于尺寸线,并指向尺寸所测量的对象。
2. 尺寸线的放置位置:尺寸线应尽可能地放置在图形元素的外部,以避免覆盖和混淆。
尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线:在标注过程中,有时尺寸线可能会与其他图形元素发生重叠。
这时候可以手动调整尺寸线的位置,以保证清晰可读。
4. 保持一致的尺寸样式:在同一图纸中,尺寸标注的样式应保持一致,包括字体、箭头大小和线型。
这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位:确保在尺寸标注中明确显示尺寸的单位,如毫米、英寸或其他。
如果图纸上有多个尺寸单位,应通过使用不同的符号或颜色来加以区分。
二、注释规范1. 使用明确的文本:注释应使用清晰明确的文本,以便读者准确地理解所注释的对象。
注释的字体大小应适中,不过大也不过小。
2. 使用正确的注释位置:注释应尽可能地靠近被注释的对象,但又不能与其发生重叠。
可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式:在同一图纸中,注释的样式应保持一致,包括字体、字号和文本样式。
这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释:注释应简洁明了,避免使用冗长和多余的文字。
只需要提供必要的信息和说明即可。
5. 提供必要的细节:注释应提供足够的细节和说明,以便读者理解图纸上的对象和特性。
注释应回答读者可能会有的问题,并提供所需的信息。
三、其他技巧1. 使用图层管理功能:在CAD软件中,图层管理功能可以用来控制绘图元素的显示和隐藏。
竭诚为您提供优质文档/双击可除cad标注尺寸规范篇一:cad尺寸标注规范1.圖框標準說明1.設計者依據零件實際需求填寫數量,材質,硬度,2.設計者依據零件以阿拉伯數字從小到大填寫加工程序.3.設計者依據產品圖來填寫paRtno..4.設計者依據產品圖來填寫dRawtingno..5.設計者依據5.1來填寫computeRno.及name.6.設計者依據選擇之出圖狀況來填寫scaile和size.7.設計者填寫自己的姓名及月份(英文前三碼,大寫)-日期-公元年份.8.設計者依據設變狀況填寫ReV.,版次為a,后續依b,c,d…類推.9.如果出現設變,設計者不僅要變更版次,還要填寫seR,aRea,ReVisions,chk,date.2.尺寸標註規範尺寸標注除圓件外以座標標注為主a:尺寸延伸線自原點偏移距離---1/5文字高度b:尺寸延伸線自尺寸標註線外延伸距離---a4圖紙1mm,c:箭頭大小---3/4文字高度d:文字與尺寸標註線的距離---a4圖紙0.5mm,e:文字高度---a4圖紙1.5mm,F:兩尺寸標註間的距離---2倍文字高度g:中心標注一定要劃中心線其他要求(1)公差字高等於2/3的標註文字字高(2)尺寸標註文字與☆號約保持1mm的字寬距離(3)需清角處需標示出”清角”二字,清角加工時R角max0.03mm,未標示清角的地方R角max0.10mm(4)雷射刻零件號的地方直接於圖上秀出,不需標示位置,但是需說明字高,字深統一為0.02mm(3.圖層.顏色與線型4.材質與硬度5.零件圖面繪製如上圖所示,1.尺寸標注要在尺寸線的中間2.3.4.5.所有孔的標示要在左下角注明,加工方式.精度以及深度.數量放大圖要注明比例圖面上一些要特殊加工的位置要注明圖面列印時,線條比例要設置好,外框線要比其餘線粗,設置外框線寬度為0.4mm,其餘為0.2-0.15mm6.組合圖繪製1.2.3.4.組合圖要以三視圖的方式畫出每款零件要用一個層表示,層用此零件料號名稱市購品與標準件要在組合圖上注明規格.型號在圖框名稱欄位(name)寫明組合圖名稱7.零件料號編碼1.自動機.治具編碼篇二:制图规范cad图纸规范要求一、总则室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
CAD尺寸标注细则规范1.尺寸标注的字体:字体应该清晰易读,常用的CAD字体有简化楷体和简化宋体。
标注的字体大小应根据尺寸大小来确定,一般情况下,尺寸标注的字高要比标题字高小一些。
2.尺寸标注的位置:标注应与被标注尺寸的线段相距一定的距离,避免与其他图形相互重叠。
标注的位置应尽可能地与线段平行,以确保读者能够清楚地辨认标注的尺寸。
3.尺寸标注的线型:尺寸标注应使用细实线,线型与图纸中的其他线型有所区别,方便读者辨认。
4.尺寸标注的箭头:每个尺寸标注都应有箭头指示标注的尺寸范围。
箭头应朝向被标注的线段,并与线段形成一定的夹角(通常为45度)。
5.尺寸标注的线长:标注线段的长度应与标注的尺寸呈比例关系,线长不应过长或过短。
6.尺寸标注的线性:标注的线性应直观地表示尺寸的大小关系。
例如,如果标注的尺寸为直线的长度,则标注线应直线;如果标注的尺寸为圆的半径,则标注线应为细线的弧。
7.尺寸标注的排列:相同尺寸的标注应在一条直线上排列,并按照从左到右的顺序依次标注。
8.尺寸标注的单位:尺寸标注应包含单位,单位应明确表示,例如毫米、厘米、米等。
9. 尺寸标注的格式:标注应使用标准的尺寸标注格式,例如,在标注直线的长度时,可以使用L=200mm表示;在标注圆的直径时,可以使用Φ10mm表示。
10.尺寸标注的对齐:不同尺寸标注的文字应该对齐,方便读者辨认。
标注的文字不应和线段重叠或者太靠近。
11.尺寸标注的准确性:尺寸标注应准确无误,避免标注错误的尺寸,以防引起误解。
12.尺寸标注的清晰度:尺寸标注的线条粗细要适中,清晰易辨,以确保读者能够准确地读取和理解图纸上的尺寸信息。
以上是CAD尺寸标注的细则规范。
在制作CAD图纸时,按照这些规范进行尺寸标注,不仅能够提高图纸质量,还可以减少阅读理解的困难,提高工作效率。
竭诚为您提供优质文档/双击可除cad图纸尺寸标注规范篇一:cad制图标注规范cad制图标注规范cad制图规范(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。
a.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。
b.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。
2.每张图纸须编制图名、图号、比例、时间。
3.打印图纸按需要,比例出图。
(二)、常用制图方式。
一、常用比例1:11:21:31:41:51:61:101:151:201:251:301:401:501:601:801:1001:1501:20xx:2501:3001:4001:500二、线型1.粗实线:0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2.室内外立面图的轮廓。
3.建筑装饰构造详图的建筑物表面线。
2.中实线:0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。
2.室内外平顶、立、剖面图中建筑构配件的轮廓线。
3.建筑装饰构造详图及构配件详图中一般轮廓线。
3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。
4.细虚线:0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。
2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。
4.外开门立面图开门表示方式。
5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。
6.细折断线:0.1-0.13mm1.不需画全的断开界线。
三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线:1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号,b-01为索引图纸号,b-01为“”表示索引在本图图片:接上四、平、立面索引符号1.m:12mm(在a0、a1、a2图纸)2.m:10mm(在a3、a4图纸)3.a1-a4:字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4.b-01--b-04:字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5.箭头为视图方向。
cad标注尺寸规范关键信息项1、标注样式名称:____________________字体:____________________字号:____________________颜色:____________________线宽:____________________箭头样式:____________________箭头大小:____________________2、尺寸线长度:____________________超出尺寸界线长度:____________________间距:____________________颜色:____________________线宽:____________________3、尺寸界线长度:____________________超出尺寸线长度:____________________颜色:____________________线宽:____________________4、标注文字高度:____________________精度:____________________位置:____________________对齐方式:____________________11 标注样式的设置111 标注样式应根据图纸的用途和要求进行统一设置。
112 名称应具有明确的描述性,以便于识别和管理。
113 字体应选择清晰易读的标准字体,如宋体、黑体等。
114 字号应根据图纸的比例和复杂程度进行选择,通常在 25mm 至5mm 之间。
115 颜色应与图纸的整体风格协调,一般采用黑色或白色。
116 线宽应根据标注的重要性和清晰度进行设置,通常在 013mm 至035mm 之间。
117 箭头样式应选择常见的样式,如实心闭合箭头、斜线箭头等,箭头大小应适中,以清晰指示标注的方向。
12 尺寸线的规范121 尺寸线应平行于被标注的线段,且间距均匀。
122 尺寸线的长度应适中,不应过长或过短,以确保清晰表达尺寸信息。
CAD尺寸标注规范CAD是一种广泛应用于工程设计和制图的软件工具,它可以帮助工程师和设计师更加高效地进行图纸的绘制和编辑。
而在CAD绘图过程中,尺寸标注是非常重要的一步,它可以准确地表示出设计图纸上各个构件的尺寸信息,使得工程师和制图人员能够更清晰地理解和交流设计意图。
因此,在进行CAD尺寸标注时,有一些规范是需要遵循的。
首先,标注尺寸应该清晰可读,字体的大小和线宽应该适中,不仅要满足绘图的技术要求,还要方便人眼的观察和解读。
一般来说,标注尺寸的字体大小应该在2-3mm之间,线宽应该在0.25-0.5mm之间。
这样既能够保证标注尺寸的清晰度,又不会占用太多的绘图空间。
其次,尺寸标注的位置应该合理,不应该遮挡住绘图中的关键信息。
一般来说,标注尺寸应该尽量集中在绘图的一侧,并且避免与其他的线条和图形重叠。
对于大尺寸的标注,可以采用引线连接的方式,将尺寸标注放置在图外,既不会遮挡住图形,又能够清晰地表示出尺寸信息。
另外,尺寸标注的文字应该使用统一的字体和样式,以保持整个图纸的一致性。
一般来说,可以选择一种比较常用的字体,如宋体或Arial,并使用标准的标注箭头和标注线。
标注文字的样式可以采用加粗或者变为斜体来区分主要标注和次要标注,以提高可读性和理解性。
此外,在标注尺寸时,还需要遵循一些基本的标注规则。
首先,尺寸标注应该尽量接近构件的轮廓线或者图形的中心线,以便清晰地表示出所标注尺寸所对应的构件或者图形。
其次,尺寸标注应该避免使用眼花缭乱的连接线,应该尽量使用直线连接,简洁明了。
最后,尺寸标注的数字应该水平书写,并且与标注线保持一定的距离,以便更清晰地显示数字。
在进行CAD尺寸标注时,还需要特别注意一些常见的错误。
例如,尺寸标注不应该相互交叉、重叠或者阻挡视线。
另外,尺寸标注的文字应该清晰可读,不应该过小或者过大。
此外,标注尺寸的数量也要适度,不要面面俱到,应该选择对理解设计意图最重要的尺寸进行标注,避免图纸过于拥挤。
CAD尺寸标注细则规范1. 概述本规范详细说明了CAD图纸尺寸标注的细则,旨在统一和规范尺寸标注的格式和标准,以便于图纸的理解和加工。
2. 尺寸标注的基本规则2.1 线性尺寸线性尺寸应采用连续的箭头或箭头加数字表示,箭头方向应与尺寸线方向一致。
2.2 角度尺寸角度尺寸应采用度数或度数加弧度表示,可用圆弧或直线表示角度边界。
2.3 直径和半径尺寸直径尺寸应以“φ”表示,半径尺寸应以“R”表示,标注时应加单位。
2.4 高度和深度尺寸高度和深度尺寸应采用短线加箭头或数字表示,箭头方向应与尺寸线方向一致。
3. 尺寸标注的格式和位置3.1 尺寸数字尺寸数字应清晰、准确,字体大小应适中,不宜过大或过小。
3.2 尺寸线尺寸线应使用标准线型,线宽不宜过细,以保证尺寸线的可读性。
3.3 箭头箭头应使用标准箭头样式,箭头大小应适中,以保证箭头的清晰性。
3.4 标注位置尺寸标注应位于图纸的空白区域,避免与图形、文字等元素重叠,以保证图纸的可读性。
4. 特殊情况的处理4.1 重叠尺寸当尺寸标注存在重叠时,应使用不同的颜色或线型进行区分。
4.2 隐藏尺寸对于隐藏的尺寸,应使用虚线表示,并在尺寸数字前加上“H”或其他标识。
4.3 尺寸基准尺寸基准应使用细实线表示,并在基准线的一端加注“B”或其他标识。
5. 总结本规范详细介绍了CAD图纸尺寸标注的细则,通过统一和规范尺寸标注的格式和标准,有助于提高图纸的理解和加工效率。
希望本规范能对CAD图纸的设计和制作提供有益的参考。
6. 尺寸标注的注意事项6.1 尺寸精度应根据设计要求选择合适的尺寸精度,一般情况下,图纸应采用毫米为单位。
6.2 尺寸变更当图纸发生变更时,应及时更新尺寸标注,以免造成加工误差。
6.3 尺寸标注的清晰度应确保尺寸标注的清晰度,避免出现模糊、重叠等问题,以保证图纸的可读性。
6.4 尺寸的关联性在绘制组合零件时,应注意尺寸的关联性,确保尺寸之间的一致性。
7. 常见尺寸标注错误及避免方法7.1 尺寸标注遗漏在绘制图纸时,应逐一检查尺寸标注,避免出现遗漏。
autocad尺寸标注国家标准Autocad尺寸标注国家标准。
在Autocad中,尺寸标注是非常重要的一项功能,它能够直观地展示出设计图纸中各个元素的尺寸大小,为工程设计和制图提供了重要的参考依据。
而在国家标准中,对于Autocad尺寸标注也有着严格的规定和要求,正确地应用国家标准对Autocad尺寸标注进行规范,不仅能够提高图纸的可读性和准确性,还能够避免因标注错误而导致的工程质量问题。
因此,本文将详细介绍Autocad尺寸标注国家标准的相关内容,希望能够帮助大家更好地理解和应用这一规范。
首先,在进行Autocad尺寸标注时,我们需要遵循国家标准GB/T 4457-2005《技术制图尺寸标注》的要求。
这一标准规定了尺寸标注的文字、箭头、标线、标注线等各个方面的要求,包括字体的大小、箭头的样式、标线的位置等,都有着具体的规定。
因此,在进行尺寸标注时,我们需要严格按照这些规定进行操作,以确保标注的准确性和规范性。
其次,在进行尺寸标注时,我们需要注意选择合适的标注方式。
国家标准中规定了多种不同的尺寸标注方式,包括基准标注、基准系列标注、基准链标注等,每种标注方式都有着特定的适用场景和要求。
因此,在进行尺寸标注时,我们需要根据实际情况选择合适的标注方式,并且确保标注的清晰可读、准确无误。
另外,在进行尺寸标注时,我们还需要注意标注的位置和布局。
国家标准中对于尺寸标注的位置和布局也有着具体的要求,比如标注线与标注线之间的距离、标注线与视图线之间的距离、标注线与标注文字之间的距离等,都有着明确的规定。
因此,在进行尺寸标注时,我们需要严格按照这些要求进行布局,以确保标注的整体美观和统一规范。
最后,在进行尺寸标注时,我们需要注意标注的精度和一致性。
尺寸标注作为工程图纸中的重要内容,其准确性和一致性对于工程设计和制图有着重要的影响。
因此,在进行尺寸标注时,我们需要确保标注的精度,尽量避免出现标注错误和不一致的情况,以提高图纸的可靠性和可读性。
CAD尺寸标注细则规范在CAD(计算机辅助设计)绘图中,尺寸标注是至关重要的一环。
准确、清晰、规范的尺寸标注不仅能够传达设计意图,还能方便生产制造和施工安装,减少误解和错误。
为了确保尺寸标注的质量和一致性,以下是一些详细的 CAD 尺寸标注细则规范。
一、尺寸标注的基本要求1、准确性尺寸标注必须准确无误,反映出实际物体的真实尺寸。
任何偏差都可能导致制造或施工中的问题。
2、清晰性标注应清晰可读,避免模糊、重叠或难以理解的标注。
使用适当的字体大小和线条粗细,确保在打印或查看时都能清晰显示。
3、完整性所有必要的尺寸都应标注出来,不应遗漏关键尺寸。
同时,尺寸标注应能够完整地描述物体的形状和大小。
4、合理性标注的位置和布局应合理,便于阅读和理解。
避免在复杂的区域标注过多尺寸,导致混乱。
二、尺寸标注的组成要素1、尺寸线尺寸线用于表示尺寸的度量范围,通常是一条细实线。
尺寸线应平行于被标注的线段,两端带有箭头。
2、尺寸界线尺寸界线从被标注的物体引出,垂直于尺寸线,通常也是细实线。
3、尺寸数字尺寸数字表示物体的实际尺寸,应清晰、准确、水平地书写在尺寸线上方或中断处。
4、箭头箭头用于指示尺寸的起止位置,通常为实心箭头,大小适中,形状规范。
三、尺寸标注的类型1、线性尺寸标注用于标注直线段的长度,如水平、垂直或倾斜的线段。
2、直径尺寸标注用于标注圆形物体的直径,符号为“Φ”。
3、半径尺寸标注用于标注圆形物体的半径,符号为“R”。
4、角度尺寸标注用于标注角度,单位通常为度(°)。
四、尺寸标注的标注方法1、水平和垂直尺寸标注尺寸线应与被标注的线段平行,尺寸数字应位于尺寸线上方,字头朝上。
对于水平尺寸,数字应在尺寸线的上方且字头朝左;对于垂直尺寸,数字应在尺寸线的左侧且字头朝上。
2、倾斜尺寸标注当标注倾斜线段的尺寸时,尺寸线应与被标注的线段平行,数字的方向应按照实际情况进行调整,以保证清晰可读。
3、直径和半径尺寸标注直径尺寸标注时,在尺寸数字前加注“Φ”;半径尺寸标注时,在尺寸数字前加注“R”。
