CAD尺寸标注细则规范 ppt课件

CAD尺寸标注细则规范 ppt课件
构最清晰的图形上 ⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号
或名称。
ppt课件
3
ቤተ መጻሕፍቲ ባይዱ
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
基准可以是物体的底面、端面、对称面、轴线、圆心(点)等。
ppt课件
20
根据基准的作用，可分为设计基准和工艺基准两类。
① 设计基准
用以确定零件在部件中的位置所选定的基准。 如图所示的轴承座，轴通常由两个轴承座支承，必须保证两个轴孔 在同一轴线上。因此，轴承孔的定位尺寸应以底面B为基准。 底板上两孔的定位尺寸，长度方向以底板的对称平面C为基准，以保 证两孔之间的距离及对轴孔的对称关系。 底面B、对称面C、后端面D均为满足设计要求的基准，是设计基准。
正确
错误
ppt课件
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
⑸ 毛坯面的尺寸标注
ppt课件
10
尺寸界线倾斜注法
• 尺寸界线一般应与尺寸线垂直，必要时允许倾斜
ppt课件
11
径向尺寸
① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø”； • 尺寸线通过圆心，尺寸线终端应画成箭头。
② 圆弧的半径标注

尺寸标注的规定(制图课件)

尺寸标注的规定(制图课件)
中心线断开
三、角度、直径、半径及狭小部位尺寸的标注 ⒈ 角度尺寸
⑴ 尺寸界线沿径向引出，尺寸线应画成圆弧，其圆心 是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸线的中断处，必 要时允许写在尺寸线的外面，或引出标注。
⒉ 直径尺寸 ⑴ 标注直径尺寸时，应在尺寸数字前加注符号“φ ”。
⑵ 标注球面直径时，应在符号“φ ”前加尺寸时，应在尺寸数字前加注符号“R ”。
R6
R3
R5
⑵ 应标注在是圆弧的视图上。
R10 R10
×
⑶ 标注球面半径时，应在符号“R ”前加注符号“S ”。
⑷ 当圆弧半径过大或在图纸范围内无法注出圆心位置时的标注 方法。
⒋ 狭小部位尺寸的标注
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
（2）图样中的尺寸数字，以毫米(mm)为单位时，不需标注计量单位的代 号或名称，即尺寸的默认单位是mm，如采用其他单位，则必须注明。书中 文字和插图中的数字，如没有特别注明，也一律以mm为单位。
（3）图样中所注尺寸是该图样所示机件最后完工时的尺寸，否则应另加 说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰 的图形上。
制图基本知识与技能 3.平面图形的画法
4.尺规作图的步骤
子目录
（1）图纸幅面、图框格式、
1.工程制图基本规定 标题栏、比例、图线
项目一
（2）尺寸标注的规定
制图基本知识 2.绘图工具的使用
与技能
3.平面图形的画法
4.尺规作图的步骤
1.1.2 尺寸标注的规定
一、基本规则
（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及 绘图的准确度无关。
总目录

《尺寸标注规范》课件

《尺寸标注规范》课件

尺寸标注的基本概念 尺寸标注的要素 尺寸标注的原则 尺寸标注的步骤
确保制造精度和产品质量
提高生产效率，降低生产成本
添加标题
添加标题
便于生产过程中的协调与沟通
添加标题ห้องสมุดไป่ตู้
添加标题
避免生产事故，保障生产安全
尺寸界线的 概念
尺寸界线的 长度
尺寸界线的 位置
尺寸界线的 颜色
尺寸线的组成： 基本线段、延伸 线段、终止线段
和创新能力。
封闭尺寸链的定义：指在尺寸标注中，由一系列尺寸组成，且至少有一个尺寸被封闭成一
01 个 环 ， 无 法 通 过 其 他 尺 寸 进 行 封 闭 的 尺 寸 链 。
单击此处输入你的正文，文字是您思想的提炼，为了最终演示发布的良好效果，请尽量 言简意赅的阐述观点；根据需要可酌情增减文字
封闭尺寸链的危害：在机械制造中，封闭尺寸链会导致加工困难、测量误差等问题，甚至
直径尺寸标注方 法：标注直径时， 需在数字前加上 “Φ”符号
直径尺寸示例： 例如，标注直径 为10mm的圆， 应写为“Φ10”
直径尺寸与其他 尺寸的区别：与 半径、长度等其 他尺寸区分开， 避免混淆
尺寸公差的定义与分类 尺寸公差的标注方法 配合公差的标注方法 示例：标注实例展示
配合公差的定义和作用
PPT,a click to unlimited possibilities
01 单 击 添 加 目 录 项 标 题 02 尺 寸 标 注 概 述 03 尺 寸 标 注 的 组 成 04 尺 寸 标 注 的 注 意 事 项 05 常 见 尺 寸 标 注 方 法 及 示 例 06 尺 寸 公 差 与 配 合 标 注 方 法 及 示 例
用
促进团队协作： 统一尺寸标注 方式，避免沟

cad尺寸标注方法PPT课件

cad尺寸标注方法PPT课件
两边的相同结构，可仅标注一个两边的相同 结构。
.
22
4. 要注意的问题
应小尺寸在内 尺 大尺寸在外 寸 界 线 太 长
圆角不能用这样标
正确标注：
尺寸线太长 不能在不可见轮廓线上标注
.
23
六、标注示例： 标注步骤：
➢形体分析 ➢选尺寸基准 ➢逐个形体表注尺寸 ➢检查调整
高度 基准
宽度 基准
长度 .
⒉ 工艺基准 用以确定零件在加工或测量时的基准。
.
31
例如：
设计基准
工艺基准
A
A
A－A
设计基准
.
32
二、主要的尺寸应直接注出
主要尺寸指影响产品性能、工作精度 和配合的尺寸。
非主要尺寸指非配合的直径、长度、 外轮廓尺寸等。
c b
cd
正确！
错误！
.
33
三、避免出现封闭的尺寸链
ce d b
错误！
c
d
➢ 注总体尺寸 检查、调整
.
26
7.3 尺寸的清晰布置
一、应尽量标注在视图外面，以免尺寸线、
尺寸数字与视图的轮廓线相交。
R 避免尺寸线交叉
.
27
二、同心圆柱的直径尺寸，最好注在非圆 的视图上。
4×
4×
尺寸线杂乱
.
28
三、相互平行的尺寸，应按大小顺序排列，
小尺寸在内，大尺寸在外。
A－ A
24
基准
高度基准
100 75
85
190
30
75
105
40
4×12 16
30 180
长度基准
90
90
55

《CAD标注规则》课件

《CAD标注规则》课件

注重标注的工艺性
标注与图形的协调配合应考虑 加工的实际情况，为加工提供 帮助。
注重标注的整体性
标注应当和工程图纸整体保持 一致，注重标注和图案之间的 关系。
常见标注错误案例
标注错误不仅会影响加工生产，更有可能导致末端用户产生误解或安全事故，需要特别重视。以 下内容是常见的标注错误案例。
1 标注不全面或缺失
《CAD标注规则》PPT课 件
本课程将向您介绍全面的CAD标注规则。标注不仅是交流流程的重要环节，也 意味着高效的工作流程。
标注规则概述
标注规则是工程图纸标注的依据，能够确保标注的一致性和清晰明了，避免出现歧义，为工厂生 产和安装提供准确的、清晰的指导。
标注规则的目的
实现规范化图纸标注、加强标准统一、提高标注精度。
1 合理确定剖面类型和位置
根据需要确定剖面形式和位置，尽可能多的标注含义。
2 标注正确，线型清晰
标注满足规范的格式和符号，保证线型清晰，易于理解。
3 注重标注的准确性和美观性
标注应当简洁明了，排版美观，降低阅读难度。
半径标注、直径标注、角度标注
半径标注、直径标注和角度标注是制图中常用的标注方式，主要用于标注零件的长度、宽度、厚度、线条曲率 和旋转角度等信息。
尺寸标注的类型
分为单向尺寸、基础尺寸和链式 尺寸三种类型。
尺寸标注的精度
尺寸标注应注意精度，并结合标 注图的情况进行设置。
尺寸标注的位置
标注位置应依据标注对象的特点 和实际情况确定。
文字标注
文字标注用于说明标注对象或澄清标注要求，在标注中起到至关重要的作用。因此，应当避免使用简写 和流行语言，确保人人都能理解标注的含义。
公差的分类
• 振动公差 • 机床公差 • 公差分配 • 公差带

第五章 尺寸标注ppt课件(全)

第五章 尺寸标注ppt课件(全)

置
第5章 尺寸标注
5.2.2 对齐标注
5.2 标注尺寸
使用【对齐】标注命令可以标注倾斜直线的长度，其尺寸线与两个尺
寸界线原点连成的直线平行，如图6-20所示。
【运行方式】 • 菜 单：【标注】→【对齐】 • 工具栏：单击【标注】工具栏中的 图标按钮 • 命令行：DIMALIGNED或DIMALI或DAL
命令： _dimradius（输入命令）
选择圆弧或圆： 选择需要标注的圆弧或圆
标注文字 = 15 （系统提示测量值）
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]： 移动光标指定尺寸线位置
第5章 尺寸标注
5.2 标注尺寸
5.2.7 折弯标注
当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，可以
第5章 尺寸标注
5.1.1 修改基础标注样式
5.1 尺寸样式设置
（1）【线】选项卡
【尺寸线】和【延伸线】选项组中的【隐藏】设置效果如图6-4所示，其中， 尺寸线、延伸线的顺序由标注顺序确定，该选项可根据需要灵活选用。
（a）尺寸标注顺序 （b）隐藏尺寸线 （c）隐藏尺寸界线 （d）同时隐藏 图6-4 隐藏尺寸线、尺寸界线的效果
【操作过程】
图6-20 对齐标注
第5章 尺寸标注
5.2 标注尺寸
5.2.3 角度标注
使用【角度】标注命令可以标注圆、圆弧的中心角以及两条非平行直
线或三个点之间的夹角，如图6-25所示。
【运行方式】 • 菜 单：【标注】→【角度】 • 工具栏：单击【标注】工具栏中的 图标按钮 • 命令行：DIMANGULAR或DIMANG或DAN
【操作过程】
命令： Dimangular或Dimang 选择圆弧、圆、直线或<指定顶点>：

CAD的尺寸标注PPT课件

CAD的尺寸标注PPT课件
单独移动文字、与引线一起移动、与尺寸线一起移动。 2、精度——小数点后0位~6位 3、标注样式——选择新的标注样式（根据所设置的
标注样式） 建议多使用夹点编辑和右键编辑，会提高绘图效率。
22
.
例题
23
依图标注，标注要 求合乎机械制图标 准。
.
例题
24
设置标注格式（特 别注意设置角度与 半径标注格式）， 标注（线性标注， 连续标注，对齐标 注、公差标注，引 线标注）
使用，可以提高绘图的效率。在建筑上可以用于标注 大量连续的对象（如轴线等）。
19
.
尺寸的标注 标注的编辑
1、编辑标注文本（dimedit）：运行命令，选择要编 辑的标注对象。可对文本进行修改（n选项）、旋转 （r选项），也可倾斜尺寸界线（o选项）。
2、编辑文本位置（dimtedit）：运行命令后，选择要 编辑的标注对象。对文本的位置进行重新选择、设置 其旋转角度。
圆心标记：用符号标记出圆心（少用，标记，2.5mm）
8
.
尺寸的标注
尺寸标注的设置（ddim，d，格式→标注 样式，标注→标注样式）
文字：设置文字样式（采用默认的standar样式，数学 符号才可标出）、颜色、高度（采用机械制图规定的 字号）、分数高度比例（有用分数标注型式时再设 置）、是否绘制文字框。
设置引线线条的格式，角度，箭头、点数及文字的标 注方式。（机械制图使用无箭头形式、并且在文字下 面都绘制直线）。
17
.
尺寸的ห้องสมุดไป่ตู้注 尺寸标注
10、公差标注 通过选择符号的种类（跳动度，圆度等） 设置公差１的尺寸（可选直径号与包容条件） 设置高度，基准标识符、投影公差带。
18
.

CAD标注尺寸ppt课件

CAD标注尺寸ppt课件
执行【标钮 在命令行中执行DIMCENTER（DCE）命令 圆心标记用于标示圆或圆弧的圆心
20
11.3.12 折弯标注
折弯半径用于测量选定对象的半径，并显示前面带有一个半 径符号的标注文字。 可以在任意合适的位置指定尺寸线的 原点。折弯半径标注也称为缩放半径标注。
AutoCAD使用当前用户坐标系（UCS）确定测量的X或Y坐标， 并且沿与当前UCS轴正交的方向绘制引线
12
11.3.4 半径标注
半径标注用于标注圆或圆弧的半径尺寸，主要有如下 几种方法
执行【标注】→【半径】菜单命令 单击【标注】工具栏中的按钮 在命令行中执行DIMRADIUS（DRA）命令
6
11.2.2 将标注样式置为当前
在【标注样式管理器】对话框左侧的【样式】列表框 中选中要置为当前的标注样式名称，然后单击对话框 右侧的【置为当前】按钮，再单击【关闭】按钮即可
在【标注样式管理器】对话框左侧的【样式】列表框 中在置为当前的标注样式名称上单击鼠标右键，在弹 出的快捷菜单中选择【置为当前】命令，然后单击 【关闭】按钮即可
33
本章总结
标注尺寸是图形设计中一个重要的步骤，是 施工的依据，没有尺寸标注的施工图，施工工人就 无法进行施工。
34
执行【标注】→【对齐】菜单命令 单击【标注】工具栏中的按钮 在命令行中执行DIMALIGNED（DAL）命令
11
11.3.3 坐标标注
坐标标注用于标注某个点的坐标值 执行【标注】→【坐标】菜单命令 单击【标注】工具栏中的按钮 在命令行中执行DIMORDINATE（DOR）命令 坐标标注时将沿一条引线显示指定点的X轴或Y轴坐标，
执行【标注】→【折弯】菜单命令 单击【标注】工具栏中的按钮 在命令行中执行DIMJOGGED （DJO）命令

CAD制图尺寸标注(课堂PPT)

CAD制图尺寸标注(课堂PPT)

（二）样式（S）
（三）列出（L）
（四） 不列出外部参照中的样式（D）
（五）置为当前（U）
（六）新建（N）…
（七）修改（M）
（八）替代（O）
（九）比较
.
11
❖ 三、样式对话框的设置
（一）直线和箭头选项卡
该选项卡可设置尺寸线、尺寸界线、箭头和圆 心标记的格式和特性。
（二）文字选项卡
设置标注文字的格式、放置和对齐。
❖ 5、主单位、换算单位和角度标注单位的格式和精 度；
❖ 6、公差值的格式和精度。.
8
创建标注样式的步骤： ❖ 一、命令启动
1、[格式][标注样式] 2、[标注][样式] 3、命令：dimstyle（或ddim） 4、“标注”或“样式”工具栏：
命令启动后，CAD将弹出“标注样式管理器” 对话框。
.
.
17
七、利用标注样式控制列表框进行标注样式更改
选择将要进行更改的标注尺寸，然后在 “标注”工具栏或“样式”工具栏中选择将要 采用的标注样式。
（类似对象图层的更改方法）
八、利用夹点编辑进行标注的更改
利用夹点编辑可进行标注文字或尺寸线位置 的更改，还可以更改尺寸界限长度。
九、利用拉压命令进行标注的更改
字的样式）； 3、设置尺寸标注样式； 4、选择合适的尺寸标注类型（启动标注类型
命令）； 5、根据命令提示进行尺寸标注。
.
6
第五节、 尺寸标注的类型
❖ 一、线性型尺寸标注
❖ 二、径向型尺寸标注
❖ 三、角度型尺寸标注
❖ 四、弧长尺寸标注
❖ 五、指引型尺寸标注
❖ 六、坐标型尺寸标注
❖ 七、中心型尺寸标注
2、尺寸标注可以放置在专用的图层上，便于我们 对图形轮廓的预览、修改和打印；

《标注尺寸》课件

《标注尺寸》课件

对齐标注
总结词
用于测量某一线段到参照线的距离。
详细描述
对齐标注用于测量某一线段到参照线的距离。在AutoCAD等绘图软件中，对齐 标注可以通过选择线段和参照线来确定标注的内容。
角度标注
总结词
用于测量两个线段之间的夹角。
详细描述
角度标注用于测量两个线段之间的夹角。在AutoCAD等绘图软件中，角度标注可以通过选择两个线段来确定标 注的内容。
在标注过程中，应仔细检查是否存在 尺寸冲突的情况，如多个尺寸标注相 互矛盾或标注与实际情况不符。
及时修正错误
一旦发现尺寸冲突，应及时进行修正 ，确保尺寸标注的正确性和可靠性。
05
尺寸标注在绘图中的应 用
在机械制图中的应用
机械制图是工程设计和制造中的重要 环节，尺寸标注在其中扮演着至关重 要的角色。
尺寸界线
尺寸界线应清晰、连续， 与被标注对象保持适当的 距离，避免与尺寸线相交 。
尺寸标注的步骤
01
02
03
04
确定标注基准
根据图纸要求和实际需要，选 择合适的基准进行尺寸标注。
测量对象
使用测量工具对被标注对象进 行测量，确保测量结果的准确
性。
标注尺寸
根据测量结果和基准，进行尺 寸标注，确保尺寸的完整性和
准确性。
检查与修正
对标注好的尺寸进行检查，如 有需要修正的地方进行修正， 确保尺寸的准确性和完整性。
02
常见尺寸标注的种类
线性标注
总结词
用于测量两点之间的直线距离。
详细描述
线性标注是尺寸标注中最基本的类型，用于测量两点之间的直线距离。在 AutoCAD等绘图软件中，线性标注可以通过指定两个端点来确定标注的内容。

CAD机械制图尺寸标注标准 ppt课件

CAD机械制图尺寸标注标准 ppt课件
2020/12/27
应为 89
应为
6
⑶ 线性尺寸数字的方向，一般应按下图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸， 无法避免时应引出标注。
30°
16
16
10
16
16
⑷ 尺寸数字不可被任何图线所通过，否则必须将该
图线断开。
中心线断开
2020/12/27
7
三、角度、直径、半径及狭小部位尺寸的标注。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我 笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
2020/12/27
4
二、尺寸组成
⒈ 尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或 对称中心线处引出，也可用这些线代替。
2020/12/27
1
尺寸标注中常用符号和缩写词
名称 直径 半径 圆球直径 圆球半径 厚度 45°倒角
符号或 缩写词
R S SR t C
名称 均布 正方形 深度
符号或 缩写词
EQS
沉孔或锪平 埋头孔
2020/12/27
2
精品资料
• 你怎么称呼老师？
• 如果老师最后没有总结一节课的重点的难点，你 是否会认为老师的教学方法需要改进？
⒋ 狭小部位尺寸的标注
5 3 23 5 ● ●● ●
35 3 5
2020/12/27
3
11
⒌ 均匀分布的孔的标注
⑴ 沿直线均匀分布
10 20
4×20=80
100
⑵ 沿圆周均匀分布
15°
8× 6
EQS

尺寸标注PPT教学课件

尺寸标注PPT教学课件

（6）【绘制文字边框】复选框：用于设置是否给标注文字加边框。
图5-12 【文字】选项卡 第10页/共55页 第9页/共55页
2. 文字位置
在【文字位置】选项组中，可设置文字的垂直位置、水平位置以及距尺寸线的偏移量等。
（1）【垂直】下拉列表框：用于设置标注文字相对于尺寸线在垂直方向的位置。若选择 “居中”选项，可把标注文字放在尺寸线中间；若选择“上方”选项，可把标注文字放在 尺寸线的上方；若选择“外部”选项，可把标注文字放在远离第一定义点的尺寸线一侧； 若选择JIS选项，则按JIS规则放置标注文字，如图5-13所示。
图5-14 文字水平位置形式
（3）【从尺寸线偏移】微调框：用于设置标注文字与尺寸线之间的距离。如果标 注文字位于尺寸线中间，则表示尺寸线断开处的端点与尺寸文字的间距；如果标注文字带 有边框，则可以控制文字边框与其中文字的距离。
3. 文字对齐
在【文字对齐】选项组中，可对标注文字是保持水平还是与尺寸线平行进行设置。
（a）
（b）
（c）
图5-9 弧长符号表示
5. 半径折弯标注
在【半径折弯标注】选项组，可设置折弯（Z字形）半径标注的显示。折弯半径标注通 常在中心点位于图页5-面10外折时弯采角用度，在 【折弯角图度5-1】1 文折弯本高框度中因可子以输入连接半径标注的尺寸界 线和尺寸线的横向直线的角度，如图5-10所示。
2. 文字位置
在【文字位置】选项组中，可设置当文字不在默认位置时的位置。
（1）【尺寸线旁边】单选项：可将文字放在尺寸线旁边。
（2）【尺寸线上方，带引线】单选项：可将文字放在尺寸线的上方，并加上引线。
（3）【尺寸线上方，不带引线】单选项：可将文字放在尺寸线的上方，但不加引线。

尺寸标注PPT课件

尺寸标注PPT课件
利用“QLEADER”命令可快速生成指引线及注释。与 “LEADER”命令不同的是“QLEADER”命令可以通过对 话框进行用户自定义，取得更高的工作效率。 启用“快速引线”命令，可以使用下列方法： • 命令行：QLEADER 【操作步骤】 命令：QLEADER↙ 指定第一个引线点或［设置（S）］<设置>：
13
标注圆和圆弧的半径、直径或弧长时，会在标注文字时 自动添加符号Φ（直径）、R（半径）或⌒。 可通过 “文 字（T）”或“多行文字（M）”选项修改直径数值。
7.3.1 直径标注
启用“直径标注”命令，可以使用下列方法之一： • （1）命令行：DIMDIAMETER • （2）菜单：“标注”→“直径” • （3）工具栏：“标注”→“直径”
启用“标注样式”命令，可以使用下列方法之一：
• （1）命令：DIMSTYLE
• （2）菜单：“格式”→“标注样式”或“标注”→标注“样式”
• （3）工具栏：“标注”→“标注样式”
执行上述操作，AutoCAD打开“标注样式管理器”对话框，如 图7-1所示。利用此对话框可方便直观地建立新的标注样式、修改已 有的标注样式、将尺寸标注样式置为当前、进行样式重命名以及删除 样式等。
• 创建引线时，它的颜色、线宽、缩放比例、箭头类型、 尺寸和其他特征都由当前标注样式定义。
图7-39 引线标注
19
7.4.1 多重引线标注
AutoCAD提供了多重引线标注功能，这是 AutoCAD 2008的新增功能，并增加了一条工 具栏，如图7-40所示。
图7-40 “多重引线”工具栏
20
1.设置多重引线样式
【操作步骤】 命令: _dimangular 选择圆弧、圆、直线或 <指定顶点>: 选择第二条直线: 指定标注弧线位置或 ［多行文字(M)/文字(T)/角度(A)］: 标注文字=45
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
③ 大圆弧半径尺寸
• 当圆弧的半径过大或在图纸范围 内无法标出其位置时，按图(a)的 形式标注；
• 若不需要标出其圆心位置时， 可按图(b)的形式标注。
13
④ 球面的径向尺寸
• 在符号“Ø ”或“R”前再加注符号 “S”。
• 对于螺钉、铆钉的头部，轴的端部等，在不致引起误解 得情况下可省略“S”。
正确
错误
23
⑶ 避免出现封闭的尺寸链
避免图中出现尺寸a、b、c首位相接的 封闭的尺寸链形式。 应注出主要尺寸a、b，舍弃不注次要尺寸c。
⑷ 考虑测量方便
应将尺寸a改成标注尺寸b。
⑸ 毛坯面的尺寸标注
标注铸造零件上毛坯面的尺寸时， 在同一方向上，最好只有一个毛坯面 以加工面定位(图中右下角处尺寸8 )， 其余毛坯面只与毛坯面有尺寸联系 (图中尺寸38、8、8、18等) 。
设计基准
21
② 工艺基准
用以确定零件加工或测量的基准。
法兰盘在车床上加工时是以左端面F作为轴向尺寸的基准； 测量键槽的深度时是以轴孔的母线G为基准。 轴在车床上加工时，以右端面H为基准定位的。
工艺基准
工艺基准
22
⑵ 结构的主要尺寸必须直接注出
零件在生产过程中不可避免地会产生加工误差，为确保零件 的使用性能，结构的主要尺寸必须直接注出(图中尺寸a、b) 。
符号或缩写词 按GB/T 4656.1-2000
表中符号的线宽为h/10 (h为字体高度)
8
标注尺寸用符号的比例画法
9
各类尺寸注法
线性尺寸
• 尺寸线必须与所标注线段平行 • 标注一组平行尺寸时，应将小尺寸标在内，
大尺寸标在外；且尺寸线间隔应≥7毫米 同一图样中间距应取一致 • 尺寸数字一般应注写在尺寸线上方 • 尺寸数字方向：按图示方向注写，竖直尺寸字头朝左。应尽 可能避免在图示30°范围内标注尺寸，当无法避免时可按引 出形式标注。
形的 对边距离) 。
19
2. 零件尺寸的合理标注
⑴ 正确选择基准
尺寸基准是物体的某个点、线、面，以它为基础来确定其他点、 线、面的相对位置和尺寸。
基准可以是物体的底面、端面、对称面、轴线、圆心(点)等。
20
根据基准的作用，可分为设计基准和工艺基准两类。 ① 设计基准
用以确定零件在部件中的位置所选定的基准。 如图所示的轴承座，轴通常由两个轴承座支承，必须保证两个轴孔 在同一轴线上。因此，轴承孔的定位尺寸应以底面B为基准。 底板上两孔的定位尺寸，长度方向以底板的对称平面C为基准，以保 证两孔之间的距离及对轴孔的对称关系。 底面B、对称面C、后端面D均为满足设计要求的基准，是设计基准。
精品jing
CAD尺寸标注细则规范
12.2 零件的尺寸标注
2
一.尺寸标注
1.基本规则

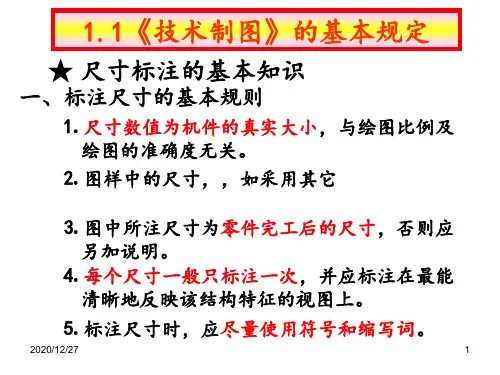

⑴ 机件的真实大小以图上所注尺寸数值为依据，与图形的大 小无关。
⑵ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。 ⑶ 机件的每一尺寸，一般只标注一次，并应标注在反映该结
构最清晰的图形上 ⑷ 图样中的尺寸，以mm为单位时，不需标注计量单位的代号
可按图示的形式标注。
17
斜度和锥度尺寸
• 在斜度数字前加注符号“ ”、锥度数字前加注符号 “ ”；
• 符号的方向应与斜度或锥度的方向一致。
18
板件厚度尺寸
• 标注板状零件(只有一个视图)的厚度时，
正可方在形尺断寸面数结字前构加尺注寸符号“t”。
• 标注断面为正方形结构的尺寸时，可在正方形边长尺寸 数字前加注符号“□”、或用“B×B”注出(B为正方
7
1. 尺寸标注的基本规定
标注尺寸的符号及缩写词规定如下表
序号 1 2 3 4 5 6 7 8
含义 直径 半经 球直径 球半经 厚度 均布 45°倒角 正方形
符号或缩写词 ⌀ R S⌀ SR t
EQS C
序号 9 10 11 12 13 14 15 16
含义 深度 沉孔或锪平 埋头孔 弧长 斜度 锥度 展开长 型材截面形状
许倾斜画出
6
二. 零件的尺寸标注
零件图中，视图表达零件的形状、尺寸反映零件的 实际大小。
零件尺寸标注的基本要求是：
① 正确 ——尺寸标注要符合国家标准的相关规定 ② 完全 ——注全制造零件所需的全部尺寸，不遗漏、不重复 ③ 清晰 ——尺寸布置整齐清晰，便于看图 ④ 合理 ——尺寸标注要符合设计要求和工艺要求
或名称。
3
2.尺寸的组成——完整的尺寸，由下列内容组成：
⑴ 尺寸数字(包括数字前有时附加的规定符号)
① 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺 寸线的中断处
② 水平注写时字头向上、垂直注写时字头向左 ③ 尺寸数字不可被任何图线穿过，当不可避免时可把图线断开 ④ 数字要采用标准字体，字高全图应保持一致
14
对称机件的尺寸
• 对称机件的图形只画出一半或略大于一半时，尺寸线应略 超过对称中心线或断裂处的边界线，此时仅在尺寸线一端 画出箭头。
15
小尺寸
• 在没有足够地位画箭头或注写数字时，箭头可移至尺寸界线 外侧，或用圆点、斜线代替箭头；尺寸数字也可以写在尺寸 界线外侧或引出标注。
16
角度尺寸
• 尺寸线应画成圆弧，其圆心是该角的顶点； • 尺寸界线沿径向引出； • 角度的数字一律水平标注，一般写在尺寸线的中断处，也
10
寸线垂直，必要时允许倾斜
11
径向尺寸 ① 圆的直径标注
• 在圆的直径尺寸数字前加注符号“Ø ”； • 尺寸线通过圆心，尺寸线终端应画成箭头。
② 圆弧的半径标注
• 半径尺寸必须标在圆弧上； • 在圆的半径尺寸数字前加注符号“R”； • 尺寸线通过圆心，尺寸线终端只画一个箭头并指向圆弧。
正确 正确
错误
错误
24
3. 零件上常见结构的尺寸标注
⑴ 典型结构的尺寸标注
25
⑵ 各类孔可采用旁注和符号相结合的方法标注
26
⑶ 退刀槽及越程槽的标注
4
⑵ 尺寸线(有终端箭头)
① 尺寸线用细实线绘制，不能用其它图线代替，也不得与其它 图线重合、或画在其延长线上
② 标注线性尺寸时，尺寸线必须与所标注的线段平行 ③ 尺寸线的终端符号全图应一致
5
⑶ 尺寸界线
① 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中 心线处引出
② 也可利用轮廓线、轴线或对称中心线作尺寸界线 ③ 尺寸界线应与尺寸线垂直，当尺寸界线过于靠近轮廓线时，允
