cad尺寸标注国家标准

国家标准CAD制图相关格式规定图纸是设计成果不可或缺的一个重要环节，是设计成果的直观体现。

但是制图过程繁琐，形式多样，目前绝大多数的制图都是由计算机软件绘制而成，为了规范设计的制图过程，现对CAD制图有关格式进行统一规定，详细说明如下。

1.图纸幅面根据GB/T 14689-1993,标准幅面共有五种，其尺寸见表1，绘制图样时应优先采用这些幅面尺寸。

表1图纸幅面及图框尺寸 （mm）幅面代号 A0 A1 A2 A3 A4尺寸L×B 1189×841 841×594 594×420 420×297 297×210 图纸幅面模板，共五种尺寸，每个图幅模板文件中均有四个幅面，上下幅面不同处为是否带装订线，左右幅面的不同处为横向和纵向。

可根据需要酌情选用。

此外，总装配图必须采用A0或A1号图纸绘制，零件图建议采用A2‐A4号图纸绘制。

2.字体A.字体：汉字统一采用“gbcbig.shx”字体，数字和字母统一采用“Romans.shx”字体。

B.字体高度：根据GB/T 18229‐2000规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字（这是新标准，旧标准是A0和A1采用5号字，其它图幅采用3.5号字）。

C.字体宽度：汉字宽度为高度0.7，字母和数字不改动。

D.字体倾斜：汉字一般不倾斜，字母和数字可以写成斜体和直体，斜体字的字头向右倾斜，与水平基准线成75°。

3.图线A.线宽：根据GB4457.4-84中规定，工程制图的图线分为粗、细两种线宽。

图线种类一共有粗实线、细实线、波浪线、双折线、虚线细点划线、粗点划线、双点划线八种。

其中粗实线和粗点划线的线宽为b，其余为b/3。

结合CAD制图的实际输出效果，参照GB/T 14665-1998对线宽的规定，设计图纸时，粗线的宽度取0.7mm，细线宽度取0.25mm（还有一种建议，就是A0和A1图幅中，粗线取1mm，细线取0.35mm）。

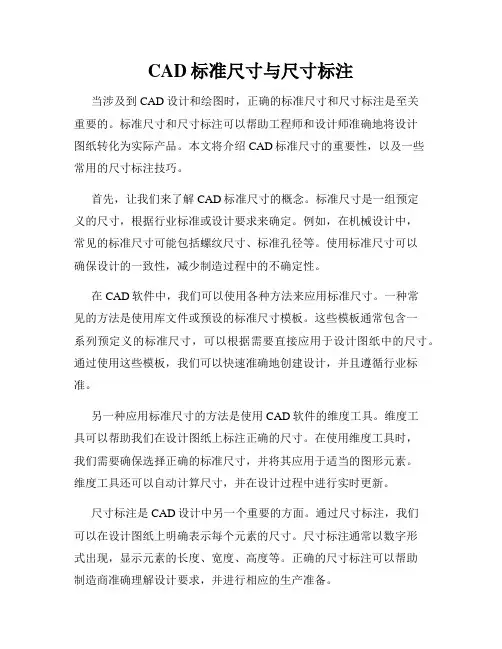

CAD标准尺寸与尺寸标注当涉及到CAD设计和绘图时，正确的标准尺寸和尺寸标注是至关重要的。

标准尺寸和尺寸标注可以帮助工程师和设计师准确地将设计图纸转化为实际产品。

本文将介绍CAD标准尺寸的重要性，以及一些常用的尺寸标注技巧。

首先，让我们来了解CAD标准尺寸的概念。

标准尺寸是一组预定义的尺寸，根据行业标准或设计要求来确定。

例如，在机械设计中，常见的标准尺寸可能包括螺纹尺寸、标准孔径等。

使用标准尺寸可以确保设计的一致性，减少制造过程中的不确定性。

在CAD软件中，我们可以使用各种方法来应用标准尺寸。

一种常见的方法是使用库文件或预设的标准尺寸模板。

这些模板通常包含一系列预定义的标准尺寸，可以根据需要直接应用于设计图纸中的尺寸。

通过使用这些模板，我们可以快速准确地创建设计，并且遵循行业标准。

另一种应用标准尺寸的方法是使用CAD软件的维度工具。

维度工具可以帮助我们在设计图纸上标注正确的尺寸。

在使用维度工具时，我们需要确保选择正确的标准尺寸，并将其应用于适当的图形元素。

维度工具还可以自动计算尺寸，并在设计过程中进行实时更新。

尺寸标注是CAD设计中另一个重要的方面。

通过尺寸标注，我们可以在设计图纸上明确表示每个元素的尺寸。

尺寸标注通常以数字形式出现，显示元素的长度、宽度、高度等。

正确的尺寸标注可以帮助制造商准确理解设计要求，并进行相应的生产准备。

在CAD软件中，尺寸标注可以通过各种方式实现。

最常见的方法是使用维度工具配合文本工具手动添加尺寸标注。

可以在设计图纸上选择适当的维度工具，并将其应用于所需的元素。

然后，使用文本工具添加数字标记，以显示元素的实际尺寸。

在进行尺寸标注时，我们应该确保使用正确的单位，并遵循行业标准。

另一个自动化尺寸标注的方法是使用CAD软件的标注工具。

标注工具可以根据用户定义的规则，在设计图纸上自动添加尺寸标注。

在使用标注工具时，我们需要定义标注的位置、样式和单位。

一旦设置好这些参数，标注工具将根据图纸中的几何元素自动生成尺寸标注。

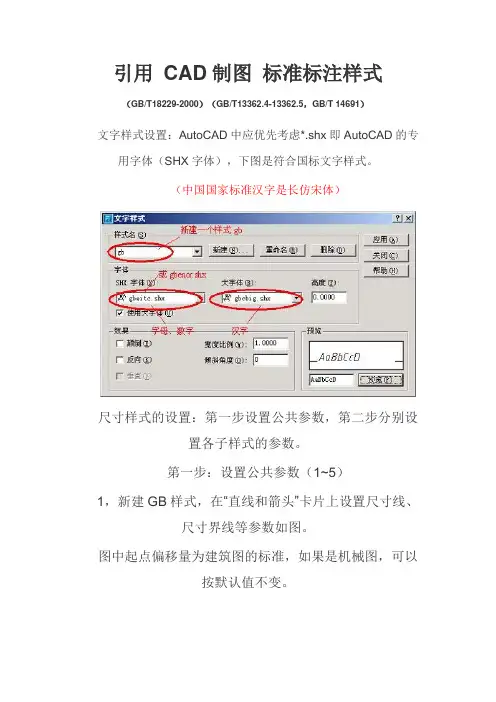

引用 CAD制图标准标注样式( GB/T18229- ) ( GB/T13362.4-13362.5, GB/T 14691)文字样式设置: AutoCAD中应优先考虑*.shx即AutoCAD的专用字体( SHX 字体) , 下图是符合国标文字样式。

( 中国国家标准汉字是长仿宋体)尺寸样式的设置: 第一步设置公共参数, 第二步分别设置各子样式的参数。

第一步: 设置公共参数( 1~5)1, 新建GB样式, 在”直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准, 如果是机械图, 能够按默认值不变。

2, 选择尺寸文字样式3, 考虑标注比例因子( 一般不选择)比例因子DIMSCALE取比例的倒数, 如出图比例为1: 50, DIMSCALE=50; 如出图比例为1: 100, DIMSCALE=100……, 这是在模型空间出图的情况。

如果利用布局, 则选择”按布局( 图纸空间) 缩放标注”, 不必指定DIMSCALE的值。

图44, 单位能够是缺省值5, 公共参数设置完毕, 点击”确定”, 返回上一级对话框, 看到新建的gb样式。

图6第二步: 分别设置各子样式( 6~14) : 线性标注、直径标注、半径标注、角度标注6, 设置线性尺性标子样式( 机械类图纸不需要设置线性尺寸标注样式) 紧接5继续”新建”, 在”用于”下选择”线性标注”。

7, 点击”继续”, 为线性标注设置参数。

对于建筑图, 只需修改箭头为建筑标记, 同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度, 国标要求斜线长2~3mm。

其它所有参数均按公共参数设置, 如果为机械图, 箭头及其大小也不必改。

8, 点击确定, 看到gb样式下的线性标注子样式。

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域，CAD（计算机辅助设计）软件的应用日益广泛。

而准确、规范的尺寸标注是 CAD 图纸的重要组成部分，它直接关系到产品的制造、装配和检验等环节。

为了确保尺寸标注的一致性和准确性，我国制定了相应的国家标准，对 CAD 尺寸标注的方法、规则和要求进行了明确规定。

一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小，与绘图比例和精度无关。

2、尺寸标注应清晰、完整，不得遗漏或重复。

3、尺寸标注的数字应水平书写，一般应注写在尺寸线的上方，也可注写在尺寸线的中断处。

4、尺寸线应与所标注的轮廓线平行，且间距均匀。

5、尺寸界线应从被标注的轮廓线引出，超出尺寸线 2 3mm。

二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。

1、尺寸线尺寸线用来表示尺寸的度量方向和范围。

尺寸线应采用细实线绘制，其终端一般应带有箭头。

对于线性尺寸，尺寸线应与所标注的线段平行；对于角度尺寸，尺寸线应呈圆弧状。

2、尺寸界线尺寸界线用来限定尺寸的度量范围，一般由图形的轮廓线、轴线或中心线引出。

尺寸界线应采用细实线绘制，且应超出尺寸线 2 3mm。

3、尺寸数字尺寸数字表示物体的实际尺寸大小，应按照国家标准的规定进行书写。

尺寸数字一般应注写在尺寸线的上方，当尺寸线为水平方向时，数字应字头朝上；当尺寸线为垂直方向时，数字应字头朝左。

4、箭头箭头用于表示尺寸线的终端，其形状和大小应符合国家标准的规定。

箭头的尖端应与尺寸界线接触，且不得与其他图线相交。

三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上，尺寸线应平行于被标注的线段。

2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左，尺寸线应平行于被标注的线段。

3、倾斜尺寸标注倾斜尺寸标注时，尺寸数字应沿尺寸线方向书写，尺寸线应与被标注的线段平行。

四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。

CAD图纸标注的规范与技巧CAD（计算机辅助设计）软件在现代工程设计领域得到了广泛应用。

正确而规范地进行图纸标注对于设计师和工程师来说至关重要。

本文将介绍CAD图纸标注的规范和一些技巧，希望能够帮助读者提高标注的准确性和效率。

首先，图纸标注应当符合相关的国家和行业标准。

例如，在中国，CAD图纸标注通常遵循国家标准《建筑设计施工图深化规范》（GB 50352-2018）和《机械制图》（GB/T 4457-2011）等。

了解并遵守这些标准可以确保标注的一致性和可读性。

其次，使用合适的标注工具和技术是非常重要的。

CAD软件通常提供了各种标注工具，如尺寸标注、注释标注等。

在进行标注之前，应先选择合适的标注工具，并根据需要设置标注的样式和属性，如字体、文字大小、颜色等。

在进行尺寸标注时，应确保尺寸标注的准确性和清晰度。

标注的尺寸应当与实际设计一致，并使用适当的单位进行标注，如毫米、厘米或英寸。

此外，尺寸标注的放置位置应当清晰、合理，并避免与其他标注或图形重叠。

除了尺寸标注，注释标注也是CAD图纸中常见的一种标注方式。

注释标注用于标明图纸中的特殊要求、说明或其他必要信息。

在进行注释标注时，应使用清晰、简洁的文字，并避免使用模糊或歧义的词汇。

注释标注的位置应当与相应的图形或尺寸标注相连，并且应当不会影响到其他的标注或图形。

此外，合理利用CAD软件提供的辅助工具和功能可以提高标注的效率和便捷性。

例如，一些CAD软件支持自动尺寸标注功能，可以根据设计的几何形状自动生成尺寸标注。

另外，一些CAD软件还支持标注的模板和样式，可以事先定义好一些常用的标注样式，以便在后续的设计中快速应用。

最后，进行图纸标注时要注意标注的可读性和美观性。

标注的文字应当清晰可辨，与图纸的背景色有足够的对比度。

标注的字体大小应适中，不过大也不过小。

此外，标注的排列应当整齐有序，避免出现拥挤和混乱的情况。

总结起来，CAD图纸标注的规范与技巧包括遵守相关标准、使用合适的标注工具和技术、确保标注的准确性和清晰度、合理利用CAD软件的辅助工具和功能，以及注意标注的可读性和美观性。

CAD文件中的标注和尺寸规范要求在CAD（计算机辅助设计）软件中，标注和尺寸规范是非常重要的，它们能够提供设计图纸中元素的准确度和一致性。

本文将会介绍CAD文件中的标注和尺寸规范要求，并探讨其在设计过程中的重要性和作用。

一、标注规范要求在CAD文件中，标注是用于显示和描述图纸中元素的文字信息，它们能够提供设计意图和相关尺寸参数等。

对于标注规范的要求，主要包括以下几点：1. 字体和字号：标注应该使用清晰易读的字体，如Arial、Times New Roman等，并选择适当的字号以确保在打印或查看过程中不失真。

2. 标注线和箭头：标注线应该清晰细致，与标注文字相互连接，以确保标注文本与被标注对象之间的关系明确。

标注箭头用于指示标注的对象，应该清晰明确，与标注文本对齐。

3. 标注样式：标注应该使用统一的样式和格式，如标注文字应该居中对齐、垂直放置，并在设计图纸中保持一致的距离和布局。

4. 标注文本：标注文本应该简洁明了，避免使用过多的技术术语和缩写，以确保理解和解读的准确性。

并且，标注文本应该与标注线相对齐，以提高可读性。

5. 标注单位：标注应该包含适当的单位，如长度的标注应该标明单位为毫米（mm）、英寸（inch）等，以确保设计尺寸的准确性。

二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注，它们为CAD设计师提供了有关构件尺寸和几何要素的信息。

以下是尺寸规范的要求：1. 尺寸精度：尺寸应该具有适当的精度，以确保设计的准确性和一致性。

通常，尺寸应该包含到最多三位有效数字，并根据需要采用四舍五入规则。

2. 尺寸样式：尺寸标注应该使用相同的样式和格式，并与标注规范一致。

尺寸标注线应该清晰细致，与标注文字相互连接。

3. 尺寸位置：尺寸标注应该放置在适当的位置，以明确地表示尺寸的参照对象和相关要素。

尺寸标注应该避免与其他标注和元素重叠，以提高图纸的可读性。

4. 尺寸关系：尺寸标注应该明确表示构件或元素之间的关系和比例。

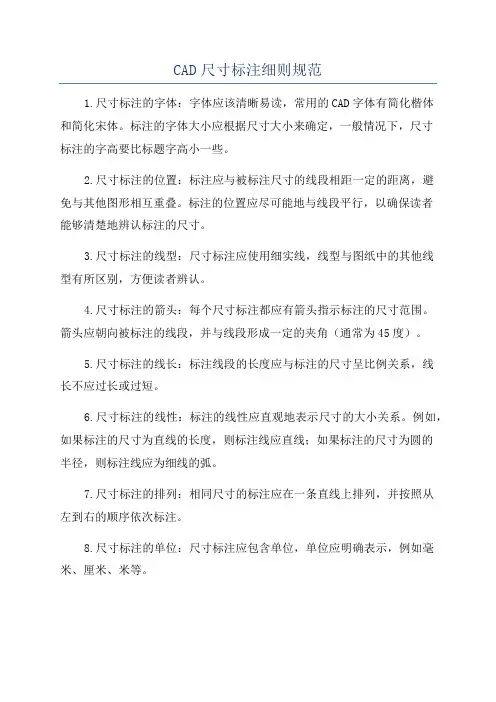

CAD尺寸标注细则规范1.尺寸标注的字体：字体应该清晰易读，常用的CAD字体有简化楷体和简化宋体。

标注的字体大小应根据尺寸大小来确定，一般情况下，尺寸标注的字高要比标题字高小一些。

2.尺寸标注的位置：标注应与被标注尺寸的线段相距一定的距离，避免与其他图形相互重叠。

标注的位置应尽可能地与线段平行，以确保读者能够清楚地辨认标注的尺寸。

3.尺寸标注的线型：尺寸标注应使用细实线，线型与图纸中的其他线型有所区别，方便读者辨认。

4.尺寸标注的箭头：每个尺寸标注都应有箭头指示标注的尺寸范围。

箭头应朝向被标注的线段，并与线段形成一定的夹角（通常为45度）。

5.尺寸标注的线长：标注线段的长度应与标注的尺寸呈比例关系，线长不应过长或过短。

6.尺寸标注的线性：标注的线性应直观地表示尺寸的大小关系。

例如，如果标注的尺寸为直线的长度，则标注线应直线；如果标注的尺寸为圆的半径，则标注线应为细线的弧。

7.尺寸标注的排列：相同尺寸的标注应在一条直线上排列，并按照从左到右的顺序依次标注。

8.尺寸标注的单位：尺寸标注应包含单位，单位应明确表示，例如毫米、厘米、米等。

9. 尺寸标注的格式：标注应使用标准的尺寸标注格式，例如，在标注直线的长度时，可以使用L=200mm表示；在标注圆的直径时，可以使用Φ10mm表示。

10.尺寸标注的对齐：不同尺寸标注的文字应该对齐，方便读者辨认。

标注的文字不应和线段重叠或者太靠近。

11.尺寸标注的准确性：尺寸标注应准确无误，避免标注错误的尺寸，以防引起误解。

12.尺寸标注的清晰度：尺寸标注的线条粗细要适中，清晰易辨，以确保读者能够准确地读取和理解图纸上的尺寸信息。

以上是CAD尺寸标注的细则规范。

在制作CAD图纸时，按照这些规范进行尺寸标注，不仅能够提高图纸质量，还可以减少阅读理解的困难，提高工作效率。

引用CAD制图标准标注样式（GB/T18229-2000）（GB/T13362.4-13362.5，GB/T 14691）文字样式设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），下图是符合国标文字样式。

（中国国家标准汉字是长仿宋体）尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数（1~5）1，新建GB样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

2，选择尺寸文字样式3，考虑标注比例因子（一般不选择）比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。

如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

图44，单位可以是缺省值5，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式（机械类图纸不需要设置线性尺寸标注样式）紧接5继续“新建”，在“用于”下选择“线性标注”。

7，点击“继续”，为线性标注设置参数。

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。

其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

8，点击确定，看到gb样式下的线性标注子样式。

9，设置直径标注子样式。

紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。

先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。

10，对直径标注的文字及箭头位置作调整。

11，点击“确定”完成gb样式下的直径标注子样式。

CAD尺寸标注细则规范1. 概述本规范详细说明了CAD图纸尺寸标注的细则，旨在统一和规范尺寸标注的格式和标准，以便于图纸的理解和加工。

2. 尺寸标注的基本规则2.1 线性尺寸线性尺寸应采用连续的箭头或箭头加数字表示，箭头方向应与尺寸线方向一致。

2.2 角度尺寸角度尺寸应采用度数或度数加弧度表示，可用圆弧或直线表示角度边界。

2.3 直径和半径尺寸直径尺寸应以“φ”表示，半径尺寸应以“R”表示，标注时应加单位。

2.4 高度和深度尺寸高度和深度尺寸应采用短线加箭头或数字表示，箭头方向应与尺寸线方向一致。

3. 尺寸标注的格式和位置3.1 尺寸数字尺寸数字应清晰、准确，字体大小应适中，不宜过大或过小。

3.2 尺寸线尺寸线应使用标准线型，线宽不宜过细，以保证尺寸线的可读性。

3.3 箭头箭头应使用标准箭头样式，箭头大小应适中，以保证箭头的清晰性。

3.4 标注位置尺寸标注应位于图纸的空白区域，避免与图形、文字等元素重叠，以保证图纸的可读性。

4. 特殊情况的处理4.1 重叠尺寸当尺寸标注存在重叠时，应使用不同的颜色或线型进行区分。

4.2 隐藏尺寸对于隐藏的尺寸，应使用虚线表示，并在尺寸数字前加上“H”或其他标识。

4.3 尺寸基准尺寸基准应使用细实线表示，并在基准线的一端加注“B”或其他标识。

5. 总结本规范详细介绍了CAD图纸尺寸标注的细则，通过统一和规范尺寸标注的格式和标准，有助于提高图纸的理解和加工效率。

希望本规范能对CAD图纸的设计和制作提供有益的参考。

6. 尺寸标注的注意事项6.1 尺寸精度应根据设计要求选择合适的尺寸精度，一般情况下，图纸应采用毫米为单位。

6.2 尺寸变更当图纸发生变更时，应及时更新尺寸标注，以免造成加工误差。

6.3 尺寸标注的清晰度应确保尺寸标注的清晰度，避免出现模糊、重叠等问题，以保证图纸的可读性。

6.4 尺寸的关联性在绘制组合零件时，应注意尺寸的关联性，确保尺寸之间的一致性。

7. 常见尺寸标注错误及避免方法7.1 尺寸标注遗漏在绘制图纸时，应逐一检查尺寸标注，避免出现遗漏。

autocad尺寸标注国家标准Autocad尺寸标注国家标准。

在Autocad中，尺寸标注是非常重要的一项功能，它能够直观地展示出设计图纸中各个元素的尺寸大小，为工程设计和制图提供了重要的参考依据。

而在国家标准中，对于Autocad尺寸标注也有着严格的规定和要求，正确地应用国家标准对Autocad尺寸标注进行规范，不仅能够提高图纸的可读性和准确性，还能够避免因标注错误而导致的工程质量问题。

因此，本文将详细介绍Autocad尺寸标注国家标准的相关内容，希望能够帮助大家更好地理解和应用这一规范。

首先，在进行Autocad尺寸标注时，我们需要遵循国家标准GB/T 4457-2005《技术制图尺寸标注》的要求。

这一标准规定了尺寸标注的文字、箭头、标线、标注线等各个方面的要求，包括字体的大小、箭头的样式、标线的位置等，都有着具体的规定。

因此，在进行尺寸标注时，我们需要严格按照这些规定进行操作，以确保标注的准确性和规范性。

其次，在进行尺寸标注时，我们需要注意选择合适的标注方式。

国家标准中规定了多种不同的尺寸标注方式，包括基准标注、基准系列标注、基准链标注等，每种标注方式都有着特定的适用场景和要求。

因此，在进行尺寸标注时，我们需要根据实际情况选择合适的标注方式，并且确保标注的清晰可读、准确无误。

另外，在进行尺寸标注时，我们还需要注意标注的位置和布局。

国家标准中对于尺寸标注的位置和布局也有着具体的要求，比如标注线与标注线之间的距离、标注线与视图线之间的距离、标注线与标注文字之间的距离等，都有着明确的规定。

因此，在进行尺寸标注时，我们需要严格按照这些要求进行布局，以确保标注的整体美观和统一规范。

最后，在进行尺寸标注时，我们需要注意标注的精度和一致性。

尺寸标注作为工程图纸中的重要内容，其准确性和一致性对于工程设计和制图有着重要的影响。

因此，在进行尺寸标注时，我们需要确保标注的精度，尽量避免出现标注错误和不一致的情况，以提高图纸的可靠性和可读性。

CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

cad标准标注CAD标准标注。

在CAD设计中，标注是非常重要的一环，它能够准确地表达设计意图，方便后续的制造和加工。

因此，标注的规范与准确性对于CAD设计来说至关重要。

本文将介绍CAD标准标注的相关内容，希望能够对大家有所帮助。

一、标注的种类。

在CAD设计中，标注主要包括尺寸标注、注释标注和表面标注。

尺寸标注用于标注零件的尺寸和公差，注释标注用于标注零件的特殊要求和注意事项，表面标注用于标注零件的表面质量和处理要求。

这三种标注在CAD设计中扮演着不同的角色，但同样重要。

二、标注的规范。

1. 尺寸标注的规范。

尺寸标注应该清晰、简洁、准确地表达零件的尺寸和公差要求。

标注文字要清晰可读，尺寸线要与被标注对象有明确的关联，不得与其他尺寸线相交。

标注箭头要指向被标注对象，并且不能重叠。

标注文字要与标注线平行，并且不能遮挡其他标注。

2. 注释标注的规范。

注释标注要求简洁明了，能够准确表达设计要求。

注释文字要清晰可读，与被标注对象有明确的关联。

注释线要与被标注对象相连，不得与其他注释线相交。

注释文字要与注释线平行，并且不能遮挡其他标注。

3. 表面标注的规范。

表面标注要求准确清晰，能够表达表面质量和处理要求。

标注文字要清晰可读，表面符号要与被标注对象有明确的关联。

表面标注要与被标注对象相连，不得与其他表面标注相交。

表面标注文字要与表面标注线平行，并且不能遮挡其他标注。

三、标注的注意事项。

1. 标注要统一使用标准字体和字号，以确保整体的统一性和美观性。

2. 标注要尽量避免重叠，以确保标注的清晰度和可读性。

3. 标注要与被标注对象有明确的关联，不得出现歧义或误导。

4. 标注要尽量布局合理，避免拥挤和混乱，以确保整体的美观性和可读性。

四、标注的优化方法。

1. 合理使用标注样式库，可以提高标注的效率和准确性。

2. 使用自动标注工具，可以减少人工标注的工作量，提高标注的准确性和一致性。

3. 标注的位置和布局要合理，可以通过调整标注的位置和布局来优化标注效果。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。

CAD尺寸标注和公差的标准和要求教程在CAD软件中，尺寸标注和公差的准确标识对于设计和制造非常重要。

在进行CAD设计时，准确的尺寸标注和公差设置能够帮助设计师和制造商确保产品的质量和精度。

本教程将介绍CAD软件中尺寸标注和公差的标准和要求，以帮助读者更好地理解和应用。

在进行CAD设计时，标准的尺寸标注和公差设置能够确保设计图纸的一致性和可读性。

根据国际标准化组织（ISO）和美国国家标准学会（ANSI）的规定，CAD软件中的尺寸标注和公差应该符合以下基本要求：1. 尺寸标注的规则和约定：在CAD软件中进行尺寸标注时，需要遵循一定的规则和约定。

尺寸标注应该清晰、易读，并采用常见的标注符号和线型。

尺寸标注的位置应该与设计要素相对应，以便于读者理解。

2. 完整的尺寸信息：尺寸标注应该包含完整的尺寸信息，包括长度、宽度、高度等。

对于曲线、半径和直径等特殊形状，应使用合适的尺寸标准进行标注。

确保尺寸标注的准确度和一致性，以便于制造过程中的精确度控制。

3. 公差的设置：公差是指允许的尺寸变化范围，用于控制零件制造和装配时的偏差。

在CAD软件中，公差的设置能够确保设计的可行性和制造的可实现性。

公差应根据设计要求和制造工艺进行设置，以满足产品的功能和性能要求。

4. 公差的标注：在CAD软件中，公差应该以适当的方式进行标注。

常见的公差标注符号包括上下偏差、最大最小尺寸限制和表面质量要求等。

公差标注的位置应与尺寸标注相对应，以便于读者理解和解释。

此外，CAD软件中还有一些常用的尺寸标注和公差设置技巧。

以下是一些常见的技巧和注意事项：1. 尺寸链：在CAD软件中，尺寸链是指将多个尺寸连接在一起的方法。

通过使用尺寸链，可以简化尺寸标注的过程，并提高设计的一致性。

尺寸链应该采用合适的线型和标注符号，以便于读者理解。

2. 合理的公差设置：在进行CAD设计时，需要根据实际情况合理设置公差。

公差设置应考虑到零件制造和装配的可行性，以及产品功能和性能的要求。

cad尺寸标注标准CAD尺寸标注标准。

在CAD设计中，尺寸标注是非常重要的一环，它直接关系到产品的质量和精度。

因此，我们需要按照一定的标准来进行尺寸标注，以确保设计图纸的准确性和规范性。

本文将介绍CAD尺寸标注的标准，希望能对大家的CAD设计工作有所帮助。

首先，我们需要了解尺寸标注的基本原则。

尺寸标注应该清晰、简洁、准确地表达零件的尺寸，不应该存在歧义或多义性。

标注应该与图纸上的几何图形相对应，方便阅读和理解。

标注的位置应该合理，不应该遮挡图形或其他标注，同时也要考虑到加工和检验的需要。

其次，尺寸标注应该遵循一定的规范。

在标注尺寸时，应该采用公制或英制，并在图纸上注明采用的标准。

标注的数字应该清晰可辨，不得使用手写数字。

标注的文字应该与图纸的其他文字保持一致，字体大小适中，不得过大或过小。

此外，标注的线条应该清晰细致，不得模糊或断裂。

另外，尺寸标注还应该符合相应的标准规范。

在国际上，有ISO标准和ASME标准等，不同的行业和地区可能采用不同的标准。

因此，在进行尺寸标注时，需要了解所处行业和地区的标准规范，并严格遵守相应的标准要求。

只有这样，才能确保设计图纸的通用性和可读性。

最后，尺寸标注的过程中还需要注意一些细节问题。

比如，在标注直线尺寸时，应该采用横线标注法；在标注圆直径时，应该采用斜线标注法。

此外，尺寸标注的箭头应该清晰明了，不得与其他图形或标注混淆。

标注的位置应该合理，不得重叠或堆积。

总之，尺寸标注的每一个细节都需要我们认真对待，以确保图纸的质量和准确性。

综上所述，CAD尺寸标注是CAD设计中不可或缺的一部分，它直接关系到产品的质量和精度。

在进行尺寸标注时，我们需要遵循一定的原则和规范，确保标注的准确性和规范性。

只有这样，才能有效地提高产品的设计质量，满足不同行业和地区的标准要求。

希望本文能对大家有所帮助，谢谢阅读！。
