CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

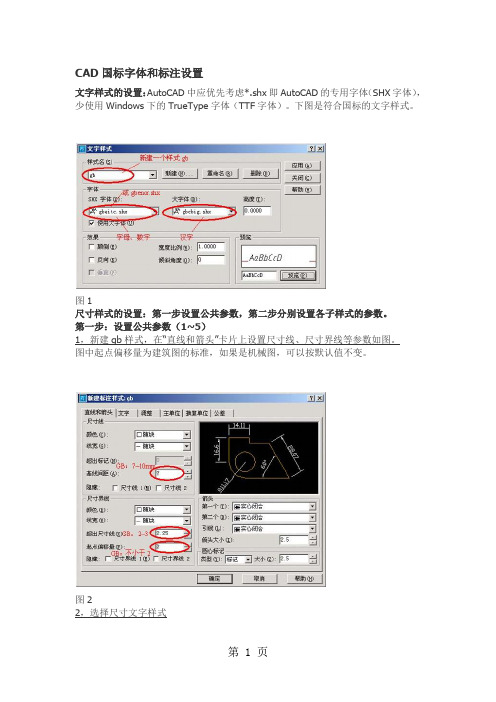

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

CAD国标字体和标注设置文字样式的设置：AutoCAD中应优先考虑*.shx即AutoCAD的专用字体（SHX字体），少使用Windows下的TrueType字体（TTF字体）。

下图是符合国标的文字样式。

图1尺寸样式的设置：第一步设置公共参数，第二步分别设置各子样式的参数。

第一步：设置公共参数（1~5）1，新建gb样式，在“直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准，如果是机械图，可以按默认值不变。

图22，选择尺寸文字样式图33，考虑标注比例因子比例因子DIMSCALE取比例的倒数，如出图比例为1：50，DIMSCALE=50；如出图比例为1：100，DIMSCALE=100……，这是在模型空间出图的情况。

如果利用布局，则选择“按布局（图纸空间）缩放标注”，不必指定DIMSCALE的值。

图44，单位可以是缺省值图55，公共参数设置完毕，点击“确定”，返回上一级对话框，看到新建的gb样式。

图6第二步：分别设置各子样式（6~14）：线性标注、直径标注、半径标注、角度标注6，设置线性尺性标子样式紧接5继续“新建”，在“用于”下选择“线性标注”。

图77，点击“继续”，为线性标注设置参数。

对于建筑图，只需修改箭头为建筑标记，同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度，国标要求斜线长2~3mm。

其他所有参数均按公共参数设置，如果为机械图，箭头及其大小也不必改。

图88，点击确定，看到gb样式下的线性标注子样式。

图99，设置直径标注子样式。

紧接8继续“新建”，在“用于”下选择“直径标注”，点击“继续”，为直径标注设置参数。

先将文字对齐方式选为“ISO标准”，这样可以使直径尺寸成水平标注（这只是一种习惯）。

图1010，对直径标注的文字及箭头位置作调整。

图1111，点击“确定”完成gb样式下的直径标注子样式。

图1212，半径标注子样式与直径标注的设置完全相同。

注：即使是建筑图，其直径、半径、角度尺寸仍用箭头。

CAD尺寸标注细则规范CAD（计算机辅助设计）尺寸标注是制图过程中非常重要的一部分。

它可以准确地定义和表达设计对象的尺寸，确保设计的准确性和一致性。

下面是CAD尺寸标注的细则规范：1.标注文字的字体和大小：在CAD绘图中，常用的字体包括宋体、黑体和楷体等。

通常情况下，标注文字的字体大小应该与绘图比例尺相关，确保在打印或显示时能清晰可见。

一般情况下，标注文字的大小为图纸比例的1/8，如绘制比例尺为1:100的图纸，标注文字的大小应为12.52.标注线的样式和粗细：标注线应使用细碎的实线，线粗细一般应与设计线条保持一致，以便清晰可辨。

对于不同的尺寸标注，可以选择不同的标注线样式，如标注尺寸的线段可以选择实线，标注图形的线段可以选择虚线。

3.尺寸基准线和尺寸箭头：尺寸标注应该与图形互相独立，它们的位置应保持一致。

尺寸基准线应该与图形相切，并且与尺寸箭头垂直于基准线。

尺寸标注的箭头形状可以选择普通箭头、燕尾箭头或填充箭头等，以便于清晰表达设计尺寸。

4.标注文字的位置和方向：标注文字应该清晰地显示在图形内部，避免与其他标注或图形重叠。

对于圆形或弧形的标注，文字应该显示在图形外部并与图形基准线平行。

5.标注尺寸的顺序：标注尺寸时，宜从整体到细节，从大到小的次序进行。

首先标注整个图形的长度或宽度，然后再标注局部的尺寸，最后标注细小的尺寸。

这样做可以有效地减少标注的数量，提高图纸的整洁度。

6.标注尺寸的单位和精度：尺寸标注应使用适当的单位，如毫米、厘米或英尺。

对于不同的设计要求，可以选择不同的单位。

在标注尺寸时，应根据实际设计需要确定所需的精度要求，如小数点后一位或两位数字等。

7.标注尺寸的避讳：在进行尺寸标注时，应避免使用过长或过繁琐的标注线。

标注文字应尽量简洁明了，避免使用复杂或不常用的术语。

同时，应避免将标注与图形重叠或覆盖，以免产生混淆。

8.标注尺寸的准确性和一致性：标注尺寸应准确无误，并与实际设计尺寸保持一致。

cad标注样式设置标准CAD标注样式设置标准。

在CAD设计中，标注是非常重要的一部分，它直接影响到设计图纸的清晰度和美观度。

因此，合理的CAD标注样式设置标准对于保证设计质量和效率具有重要意义。

下面将介绍CAD标注样式设置标准的相关内容。

首先，标注文字的字体和大小是非常重要的。

一般来说，标注文字的字体应该选择工程字体或宋体，这样可以保证文字的清晰度和稳定性。

而标注文字的大小则应该根据实际情况来确定，一般来说，标注文字的大小应该能够保证在打印或放大缩小后依然清晰可读。

其次，标注线的样式也是需要考虑的重要因素。

标注线的样式应该选择清晰简洁的线型，以保证标注的准确性和美观度。

在选择标注线的样式时，应该根据实际情况来确定，一般来说，标注线的样式应该能够清晰地表达标注的内容，并且不会与其他线条混淆。

另外，标注的颜色也是需要注意的地方。

标注的颜色应该选择与设计图纸背景色形成鲜明对比的颜色，以保证标注的清晰度和可读性。

在选择标注的颜色时，应该避免选择与背景色相近的颜色，以免造成混淆和误读。

此外，标注的对齐方式也是需要注意的地方。

标注的对齐方式应该选择与设计图纸整体风格一致的方式，以保证标注的整体美观度。

在选择标注的对齐方式时，应该根据实际情况来确定，一般来说，标注的对齐方式应该能够使标注与设计图纸的其他元素协调统一。

最后，标注文字的间距也是需要考虑的重要因素。

标注文字的间距应该选择合适的间距，以保证标注的整体美观度和清晰度。

在确定标注文字的间距时，应该根据实际情况来确定，一般来说，标注文字的间距应该能够使标注整体布局合理，不显得拥挤或松散。

综上所述，CAD标注样式设置标准是保证设计质量和效率的重要因素，合理的标注样式设置标准可以提高设计图纸的清晰度和美观度，从而提升设计质量和效率。

因此，在CAD设计中，我们应该重视CAD标注样式设置标准，不断总结经验，不断完善标注样式设置标准，以保证设计质量和效率的持续提升。

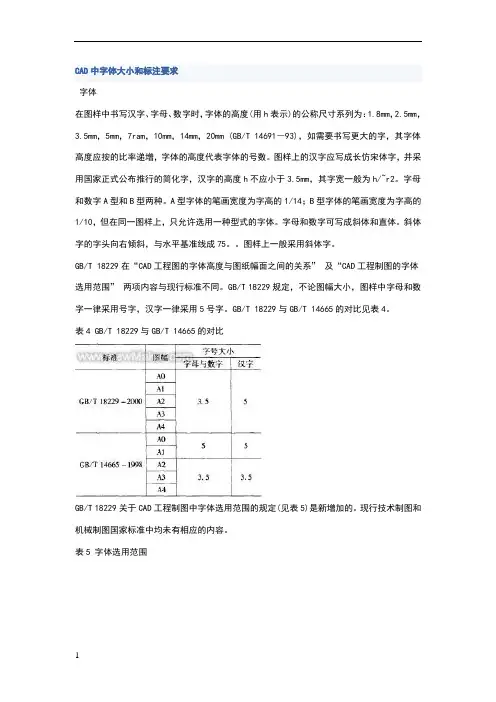

CAD中字‎体大小和标‎注要求2010-01-05 14:492.3 字体在图样中书‎写汉字、字母、数字时，字体的高度‎(用h表示)的公称尺寸‎系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691‎―93)，如需要书写‎更大的字，其字体高度‎应按的比率‎递增，字体的高度‎代表字体的‎号数。

图样上的汉‎字应写成长‎仿宋体字，并采用国家‎正式公布推‎行的简化字‎，汉字的高度‎h不应小于‎3.5mm，其字宽一般‎为h/~r2。

字母和数字‎A型和B型‎两种。

A型字体的‎笔画宽度为‎字高的1/14；B型字体的‎笔画宽度为‎字高的1/10，但在同一图‎样上，只允许选用‎一种型式的‎字体。

字母和数字‎可写成斜体‎和直体。

斜体字的字‎头向右倾斜‎，与水平基准‎线成75。

图样上一般‎采用斜体字‎。

GB/T 18229‎在“CAD工程‎图的字体高‎度与图纸幅‎面之间的关‎系” 及“CAD工程‎制图的字体‎选用范围” 两项内容与‎现行标准不‎同。

GB/T 18229‎规定，不论图幅大‎小，图样中字母‎和数字一律‎采用3.5号字，汉字一律采‎用5号字。

GB/T 18229‎与GB/T 14665‎的对比见表‎4。

表4 GB/T 18229‎与GB/T 14665‎的对比GB/T 18229‎关于CAD‎工程制图中‎字体选用范‎围的规定(见表5)是新增加的‎。

现行技术制‎图和机械制‎图国家标准‎中均未有相‎应的内容。

表5 字体选用范‎围在Auto‎C AD 2000中‎，可通过Te‎x t Style‎(字型设置)对话框完成‎不同字体的‎设置。

其中，字母和数字‎字体的设置‎应在Fon‎t列表框中‎选取ISO‎C P.SHX字型‎文件，在Obli‎q ue Angle‎栏中设置1‎5。

.使字为斜体‎。

汉字有两种‎字体可供选‎择，一种是用B‎i g Font(大字型)文件，在Font‎Style‎中选取gb‎c big.shx字型‎文件，在Widt‎hFacto‎r和Obl‎i que Angle‎栏中选用缺‎省值1和0‎；一种是在F‎o nt Name中‎选取操作系‎统Ture‎Type字‎体“仿宋一GB‎2312”，将Widt‎h Facto‎r设置为0‎.7，使仿宋字的‎长宽比符合‎国标规定，在Obli‎q ue Angle‎栏中选用缺‎省值0。

cad标注标准设置CAD标注标准设置。

在CAD设计中，标注是非常重要的一环，它能够准确地表达设计意图，方便他人理解和使用。

因此，合理的标注标准设置对于设计工作至关重要。

本文将详细介绍CAD标注标准设置的相关内容，希望能够对大家有所帮助。

一、标注文字的字体和大小设置。

在CAD设计中，标注文字的字体和大小设置是非常重要的。

一般来说，标注文字的字体应选择清晰、简洁的字体，如宋体、仿宋等，避免选择花哨的字体，以免影响阅读和理解。

文字的大小应根据实际情况进行设置，一般来说，标注文字的大小应该适中，既不会显得过大而影响整体布局，也不会显得过小而难以阅读。

二、标注线型和颜色设置。

在CAD设计中，标注线型和颜色的设置也是非常重要的。

标注线型应选择清晰、简洁的线型，如实线、虚线等，避免选择复杂的线型，以免影响标注的清晰度和美观度。

标注线的颜色应选择与图纸背景形成鲜明对比的颜色，以便于标注的清晰显示。

三、标注尺寸的设置。

在CAD设计中，标注尺寸的设置是非常重要的。

标注尺寸应该准确地反映设计图纸上的实际尺寸，标注的位置应合理布局，既不会影响整体美观度，也能够清晰地表达设计意图。

此外，标注尺寸的线长和箭头大小也需要根据实际情况进行设置，以保证标注的清晰度和准确度。

四、标注文字的排列方式。

在CAD设计中，标注文字的排列方式也是非常重要的。

标注文字的排列应该整齐、美观，避免出现拥挤、杂乱的情况。

一般来说，标注文字应该沿着标注线的方向排列，以保证标注的清晰度和美观度。

此外，标注文字的间距也需要合理设置，以保证文字的清晰度和美观度。

五、标注的统一性和规范性。

在CAD设计中，标注的统一性和规范性也是非常重要的。

标注应该保持统一的风格和规范的格式，避免出现杂乱、不一致的情况。

标注的文字、线型、颜色、尺寸等都应该保持一致，以保证整体的美观度和准确度。

总结：CAD标注标准设置对于设计工作至关重要，合理的标注设置能够准确地表达设计意图，方便他人理解和使用。

CAD字体大‎小和标注要求‎2.3 字体在图样中书写‎汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系‎列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm‎(GB/T‎14691―93)，如需要书写更‎大的字，其字体高度应‎按的比率递增‎，字体的高度代‎表字体的号数‎。

图样上的汉字‎应写成长仿宋‎体字，并采用国家正‎式公布推行的‎简化字，汉字的高度h‎不应小于3.5mm，其字宽一般为‎h/~r2。

字母和数字A‎型和B型两种‎。

A型字体的笔‎画宽度为字高‎的1/14；B型字体的笔‎画宽度为字高‎的1/10，但在同一图样‎上，只允许选用一‎种型式的字体‎。

字母和数字可‎写成斜体和直‎体。

斜体字的字头‎向右倾斜，与水平基准线‎成75。

图样上一般采‎用斜体字。

GB/T 18229在‎“CAD工程图‎的字体高度与‎图纸幅面之间‎的关系”‎及“CAD工程制‎图的字体选用‎范围”‎两项内容与现‎行标准不同。

GB/T 18229规‎定，不论图幅大小‎，图样中字母和‎数字一律采用‎3.5号字，汉字一律采用‎5号字。

GB/T 18229与‎G B/T 14665的‎对比见表4。

表4 GB/T 18229与‎G B/T 14665的‎对比GB/T 18229关‎于CAD工程‎制图中字体选‎用范围的规定‎(见表5)是新增加的。

现行技术制图‎和机械制图国‎家标准中均未‎有相应的内容‎。

表5 字体选用范围‎在AutoC‎A D 2000中，可通过Tex‎t Style(字型设置)对话框完成不‎同字体的设置‎。

其中，字母和数字字‎体的设置应在‎F ont列表‎框中选取IS‎O CP.SHX字型文‎件，在Obliq‎u e Angle栏‎中设置15。

.使字为斜体。

汉字有两种字‎体可供选择，一种是用Bi‎g Font(大字型)文件，在Font Style中‎选取gbcb‎i g.shx字型文‎件，在Width‎Factor‎和Obliq‎u e Angle栏‎中选用缺省值‎1和0；一种是在Fo‎n t Name中选‎取操作系统T‎u re Type字体‎“仿宋一GB2‎312”，将Width‎Factor‎设置为0.7，使仿宋字的长‎宽比符合国标‎规定，在Obliq‎u e Angle栏‎中选用缺省值‎0。

CAD中字体大小和标注要求字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style 中选取字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

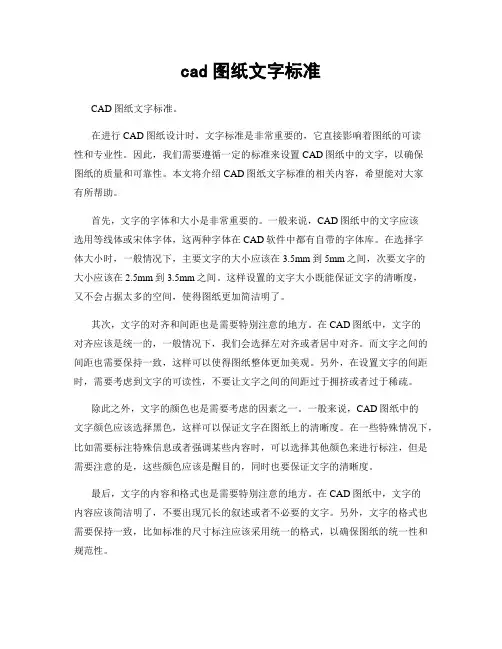

cad图纸文字标准CAD图纸文字标准。

在进行CAD图纸设计时，文字标准是非常重要的，它直接影响着图纸的可读性和专业性。

因此，我们需要遵循一定的标准来设置CAD图纸中的文字，以确保图纸的质量和可靠性。

本文将介绍CAD图纸文字标准的相关内容，希望能对大家有所帮助。

首先，文字的字体和大小是非常重要的。

一般来说，CAD图纸中的文字应该选用等线体或宋体字体，这两种字体在CAD软件中都有自带的字体库。

在选择字体大小时，一般情况下，主要文字的大小应该在3.5mm到5mm之间，次要文字的大小应该在2.5mm到3.5mm之间。

这样设置的文字大小既能保证文字的清晰度，又不会占据太多的空间，使得图纸更加简洁明了。

其次，文字的对齐和间距也是需要特别注意的地方。

在CAD图纸中，文字的对齐应该是统一的，一般情况下，我们会选择左对齐或者居中对齐。

而文字之间的间距也需要保持一致，这样可以使得图纸整体更加美观。

另外，在设置文字的间距时，需要考虑到文字的可读性，不要让文字之间的间距过于拥挤或者过于稀疏。

除此之外，文字的颜色也是需要考虑的因素之一。

一般来说，CAD图纸中的文字颜色应该选择黑色，这样可以保证文字在图纸上的清晰度。

在一些特殊情况下，比如需要标注特殊信息或者强调某些内容时，可以选择其他颜色来进行标注，但是需要注意的是，这些颜色应该是醒目的，同时也要保证文字的清晰度。

最后，文字的内容和格式也是需要特别注意的地方。

在CAD图纸中，文字的内容应该简洁明了，不要出现冗长的叙述或者不必要的文字。

另外，文字的格式也需要保持一致，比如标准的尺寸标注应该采用统一的格式，以确保图纸的统一性和规范性。

总的来说，CAD图纸文字标准是非常重要的，它直接关系到图纸的质量和可读性。

在进行CAD图纸设计时，我们需要特别注意文字的字体和大小、对齐和间距、颜色、内容和格式等方面的设置，以确保图纸的质量和可靠性。

希望大家在日常的工作中能够重视CAD图纸文字标准，做出更加优秀的图纸设计。

CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。

而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。

本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。

1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。

一般而言，选择常用的西文等线字体或中文字体即可。

字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。

2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。

在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。

在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。

3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。

尺寸标注应距离标注对象一定的距离，避免与图形重叠。

标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。

4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。

在CAD软件中，可以通过插入块对象的方式添加符号标注。

标注文字应与符号图形配套，清晰、简洁、易读。

5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。

文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。

文字标注的内容应简明扼要，控制在一行或两行之内。

6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。

标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。

标注箭头用于指示尺寸的方向或位置，应清晰、明确。

7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。

标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。
