CAD中字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

竭诚为您提供优质文档/双击可除cad标注规范a3图纸篇一：cad制图标注规范cad制图标注规范cad制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

a．图纸封皮须注明工程名称、图纸类别（施工图、竣工图、方案图）、制图日期。

b．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2．每张图纸须编制图名、图号、比例、时间。

3．打印图纸按需要，比例出图。

（二）、常用制图方式。

一、常用比例1：11：21：31：41：51：61：101：151：201：251：301：401：501：601：801：1001：1501：20xx：2501：3001：4001：500二、线型1．粗实线：0.3mm1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图）2.室内外立面图的轮廓。

3.建筑装饰构造详图的建筑物表面线。

2．中实线：0.15-0.18mm1.平、剖面图中被剖切的次要建筑构造的轮廓线。

2.室内外平顶、立、剖面图中建筑构配件的轮廓线。

3．建筑装饰构造详图及构配件详图中一般轮廓线。

3．细实线：0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4．细虚线：0.1-0.13mm1.室内平面、顶面图中未剖切到的主要轮廓线。

2.建筑构造及建筑装饰构配件不可见的轮廓线。

3.拟扩建的建筑轮廓线。

4.外开门立面图开门表示方式。

5．细点划线：0.1-0.13mm1.中心线、对称线、定位轴线。

6．细折断线：0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm6号紫色0.1-0.13mm2号黄色0.1-0.13mm7号白色0.1-0.13mm3号绿色0.1-0.13mm8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图的短线三、剖切索引符号1.m:12mm(在a0、a1、a2、图纸)2.m:10mm(在a3、a4图纸)3.特粗线到索引线为剖视方向4.a:字高5mm(在a0、a1、a2、图纸)字高4mm(在a3、a4图纸)5.b-01:字高3mm(在a0、a1、a2、图纸)字高2.5mm(在a3、a4图纸)6.a为索引图号，b-01为索引图纸号，b-01为“”表示索引在本图图片：接上四、平、立面索引符号1．m:12mm(在a0、a1、a2图纸)2．m:10mm(在a3、a4图纸)3．a1-a4：字高4mm(在a0、a1、a2图纸)字高3mm(在a3、a4图纸)4．b-01--b-04：字高2.5mm(在a0、a1、a2图纸) 字高2mm(在a3、a4图纸)5．箭头为视图方向。

新国标表面粗糙度在autocad中的标注方法
在AutoCAD中，可以通过以下步骤标注新国标表面粗糙度：
1. 打开AutoCAD，打开需要标注表面粗糙度的图纸。

2. 在绘图界面上方的“注释”选项卡中，选择“标注”面板下的“添加注释”工具。

3. 在弹出的“添加注释”对话框中，选择合适的注释类型，例如“直径标注”或“半径标注”，根据需要选择合适的标注样式。

4. 将鼠标移动到需要标注的表面粗糙度位置，点击一次确定起点，然后移动鼠标到终点位置，点击第二次确定终点。

5. 在弹出的“标注”对话框中，选择“新国标表面粗糙度”作为注释的类型。

6. 输入表面粗糙度数值，可以根据实际需要选择合适的显示格式和精度。

7. 确定设置完成后，点击“应用”按钮，将表面粗糙度标注添加到图纸中。

8. 重复以上步骤，为其他需要标注的表面粗糙度位置添加标注。

9. 完成标注后，保存图纸并进行打印或导出为其他格式，以便分享或使用。

请注意，以上步骤仅为一种常见的标注方法，实际操作可能会因个人需求和软件版本的不同而有所差异。

建议参考AutoCAD软件的帮助文档或查阅相关教程，以便更准确地了解如何标注新国标表面粗糙度。

CAD字体大‎小和标注要求‎2.3 字体在图样中书写‎汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系‎列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm‎(GB/T‎14691―93)，如需要书写更‎大的字，其字体高度应‎按的比率递增‎，字体的高度代‎表字体的号数‎。

图样上的汉字‎应写成长仿宋‎体字，并采用国家正‎式公布推行的‎简化字，汉字的高度h‎不应小于3.5mm，其字宽一般为‎h/~r2。

字母和数字A‎型和B型两种‎。

A型字体的笔‎画宽度为字高‎的1/14；B型字体的笔‎画宽度为字高‎的1/10，但在同一图样‎上，只允许选用一‎种型式的字体‎。

字母和数字可‎写成斜体和直‎体。

斜体字的字头‎向右倾斜，与水平基准线‎成75。

图样上一般采‎用斜体字。

GB/T 18229在‎“CAD工程图‎的字体高度与‎图纸幅面之间‎的关系”‎及“CAD工程制‎图的字体选用‎范围”‎两项内容与现‎行标准不同。

GB/T 18229规‎定，不论图幅大小‎，图样中字母和‎数字一律采用‎3.5号字，汉字一律采用‎5号字。

GB/T 18229与‎G B/T 14665的‎对比见表4。

表4 GB/T 18229与‎G B/T 14665的‎对比GB/T 18229关‎于CAD工程‎制图中字体选‎用范围的规定‎(见表5)是新增加的。

现行技术制图‎和机械制图国‎家标准中均未‎有相应的内容‎。

表5 字体选用范围‎在AutoC‎A D 2000中，可通过Tex‎t Style(字型设置)对话框完成不‎同字体的设置‎。

其中，字母和数字字‎体的设置应在‎F ont列表‎框中选取IS‎O CP.SHX字型文‎件，在Obliq‎u e Angle栏‎中设置15。

.使字为斜体。

汉字有两种字‎体可供选择，一种是用Bi‎g Font(大字型)文件，在Font Style中‎选取gbcb‎i g.shx字型文‎件，在Width‎Factor‎和Obliq‎u e Angle栏‎中选用缺省值‎1和0；一种是在Fo‎n t Name中选‎取操作系统T‎u re Type字体‎“仿宋一GB2‎312”，将Width‎Factor‎设置为0.7，使仿宋字的长‎宽比符合国标‎规定，在Obliq‎u e Angle栏‎中选用缺省值‎0。

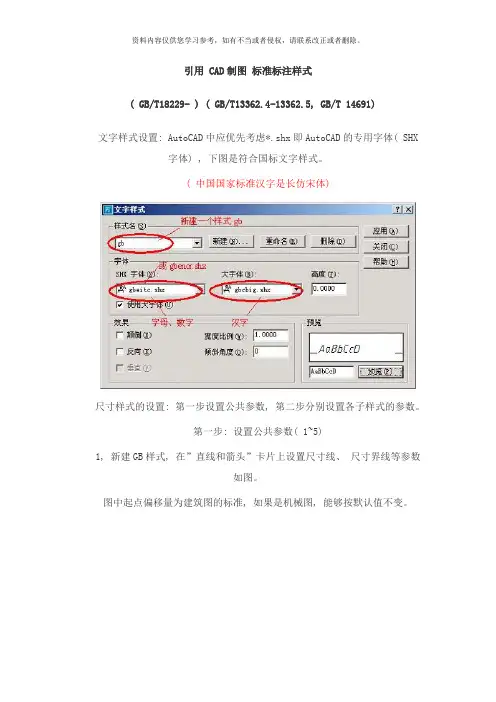

引用 CAD制图标准标注样式( GB/T18229- ) ( GB/T13362.4-13362.5, GB/T 14691)文字样式设置: AutoCAD中应优先考虑*.shx即AutoCAD的专用字体( SHX 字体) , 下图是符合国标文字样式。

( 中国国家标准汉字是长仿宋体)尺寸样式的设置: 第一步设置公共参数, 第二步分别设置各子样式的参数。

第一步: 设置公共参数( 1~5)1, 新建GB样式, 在”直线和箭头”卡片上设置尺寸线、尺寸界线等参数如图。

图中起点偏移量为建筑图的标准, 如果是机械图, 能够按默认值不变。

2, 选择尺寸文字样式3, 考虑标注比例因子( 一般不选择)比例因子DIMSCALE取比例的倒数, 如出图比例为1: 50, DIMSCALE=50; 如出图比例为1: 100, DIMSCALE=100……, 这是在模型空间出图的情况。

如果利用布局, 则选择”按布局( 图纸空间) 缩放标注”, 不必指定DIMSCALE的值。

图44, 单位能够是缺省值5, 公共参数设置完毕, 点击”确定”, 返回上一级对话框, 看到新建的gb样式。

图6第二步: 分别设置各子样式( 6~14) : 线性标注、直径标注、半径标注、角度标注6, 设置线性尺性标子样式( 机械类图纸不需要设置线性尺寸标注样式) 紧接5继续”新建”, 在”用于”下选择”线性标注”。

7, 点击”继续”, 为线性标注设置参数。

对于建筑图, 只需修改箭头为建筑标记, 同时将箭头大小的值改小一些。

此处的值为斜线的水平投影长度, 国标要求斜线长2~3mm。

其它所有参数均按公共参数设置, 如果为机械图, 箭头及其大小也不必改。

8, 点击确定, 看到gb样式下的线性标注子样式。

cad尺寸标准国标CAD尺寸标准国标。

在CAD设计中，尺寸标准是非常重要的，它直接影响着产品的质量和生产的效率。

国家标准是CAD尺寸标准的重要组成部分，它规定了各种产品的尺寸标准，为CAD设计提供了重要的参考依据。

本文将介绍CAD尺寸标准国标的相关内容，希望能够对CAD设计人员有所帮助。

首先，国家标准对CAD尺寸标准的规定主要包括了尺寸的表示方法、尺寸的精度要求、尺寸的公差要求等内容。

在CAD设计中，尺寸的表示方法非常重要，它直接影响着产品的加工和装配。

国家标准规定了尺寸的表示方法，包括了尺寸的文字表示、尺寸的符号表示、尺寸的线条表示等内容，为CAD设计人员提供了明确的规范。

其次，国家标准对CAD尺寸的精度要求也非常严格。

在CAD设计中，尺寸的精度直接关系到产品的质量和使用效果。

国家标准规定了各种产品的尺寸精度要求，包括了尺寸的绝对精度、尺寸的相对精度等内容，为CAD设计人员提供了明确的要求。

此外，国家标准还规定了CAD尺寸的公差要求。

在CAD设计中，尺寸的公差是非常重要的，它直接关系到产品的装配和使用。

国家标准规定了各种产品的尺寸公差要求，包括了尺寸的上限公差、尺寸的下限公差、尺寸的等级公差等内容，为CAD设计人员提供了明确的规范。

总的来说，国家标准对CAD尺寸标准的规定是非常全面和严格的。

CAD设计人员在进行设计时，必须严格遵守国家标准的规定，确保产品的尺寸标准符合国家标准的要求。

只有这样，才能够保证产品的质量和生产的效率。

在实际的CAD设计中，CAD设计人员还应该不断学习和提高自己的专业技能，不断提高对国家标准的理解和应用能力，不断提高自己的CAD设计水平，为国家标准的贯彻落实做出更大的贡献。

总之，CAD尺寸标准国标是CAD设计中非常重要的一部分，它直接关系到产品的质量和生产的效率。

CAD设计人员必须严格遵守国家标准的规定，确保产品的尺寸标准符合国家标准的要求，不断提高自己的CAD设计水平，为国家标准的贯彻落实做出更大的贡献。

cad 制图国家标准CAD制图国家标准。

CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。

而国家标准则是保障CAD制图质量和统一规范的重要依据。

本文将就CAD制图国家标准进行详细介绍。

首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。

GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。

这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。

其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。

这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。

此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。

比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。

此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。

比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。

最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。

它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。

综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。

希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。

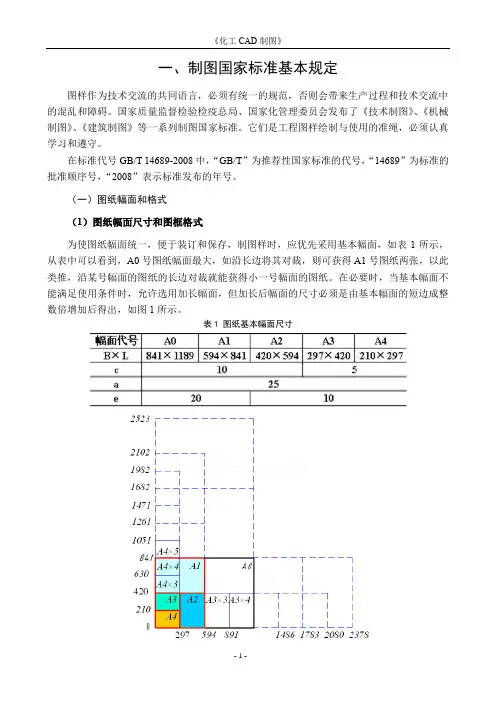

一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。

国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。

它们是工程图样绘制与使用的准绳，必须认真学习和遵守。

在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。

（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。

在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。

表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。

外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。

图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。

图样绘制完毕后应沿外框线裁边。

2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。

标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。

作业及练习中采用简化后标题栏，如图3所示。

图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。

cad制图规范标准CAD制图规范标准是为了保证CAD绘图效果的统一、规范，便于绘图人员进行协作和相互理解。

下面将介绍一些常见的CAD制图规范标准。

1. 图纸格式和布局图纸格式一般采用国际标准ISO或国内标准GB，常见的有A0、A1、A2、A3和A4等。

布局时应根据绘图比例和图纸大小，合理安排视口和标题栏的位置。

2. 绘图比例绘图时应根据图纸的大小和内容的大小合理选择绘图比例。

常用的绘图比例有1:1、1:2、1:5、1:10等。

3. 字体规范字体应使用标准的宋体、楷体或黑体。

字号一般选择5号或7号字。

标题的字号可以适当增大。

4. 线型规范CAD绘图中常用的线型有实线、虚线、虚点线等，不同的图形和要素应选用合适的线型，并统一使用。

5. 图层设置CAD软件中可以设置不同的图层来管理不同的绘图对象。

应根据绘图的内容和要求设置相应的图层，并统一命名和设置颜色。

6. 标注规范标注应准确明确，字体清晰可读。

标注文本的位置应与要标注的对象相对应，不得重叠或遮挡。

7. 偏差和公差对于涉及尺寸和形状的绘图，应标注清楚允许偏差和公差范围，以保证产品的质量要求。

8. 图例和比例尺图例是对图中符号和标示的解释，应标明图形与实物之间的对应关系。

比例尺应根据绘图的实际大小和绘图比例选择合适的比例尺。

9. 图框和标题栏图框和标题栏应包括图纸名称、编制单位、日期、版本号等信息，以方便查阅和管理。

10. 标准符号和图样CAD制图中常用的标准符号和图样应按照相关标准进行绘制，且符号应尽量统一、一致。

综上所述，CAD制图规范标准对于保证绘图质量和统一标准至关重要。

在进行CAD制图时，应严格按照相关规范进行操作，以确保绘图结果的准确性和可读性。

同时，不同行业和领域可能还有一些特定的细节和要求，绘图人员应根据实际需要进行相应的调整和补充。

在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

Auto CAD图纸幅面与标题栏目录：图纸幅面；图框格式；标题栏；图线字体；比例尺寸；标注基本要求与规则；表面粗造度；形位公差；基本作图方法；平面图形的分析与作图；图纸幅面是指图纸宽度与长度组成的图面。

绘制图样时，应采用表中规定的图纸基本幅面尺寸。

基本幅面A0、A1、A2、A3、A4共５种。

图纸幅面(GB/T14689—93)幅面代号A0A1A2A3A4B×L 841×1189594×841420×594297×420210×297a25c105 e2010图框格式一般采用A4竖装或A3横装需要装订的图样（留装订边图框格式）不需要装订的图样（不留装订边图框格式）注意：无论是否留有装订边，都应在图幅内画出图框。

图框用粗实线绘制。

(2)(4)标题栏(GB/T10609.1—89）标题栏的内容主要是关于图纸的一些信息，如图的名称、绘图时间、工艺、所用材料、图形比例、图号、单位名称及设计、审核、批准等有关人员的签字。

其位置一般在绘图图纸的右下角，其中文字方向为看图方向，在Auto CAD 中，在标题栏绘制完成后，一般将其创建为块，然后启用块插入工具将其插入到图纸指定位置，在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下图所示。

学校用简易标题栏，学校的制图作业一般使用下图所示的简易标题栏。

年 月 日(年 月 日)180签名分区更改文件号标记处数(签名)工艺1212审核设计批准16121216标准化(年 月 日)(签名)7101016161216(图样代号)(图样名称)(9)共 张 第 张506.5阶段标记重量910比例1820(单位名称)(材料标记)4×6.512128×7(=56)图线图线、字体和比例是图形的重要组成部分。

各种图线、字体在图形中都有各自的规定和用法，正确使用图线和字体能使读图者对所绘图形所要说明的问题一目了然。

CAD字体大小和标注要求2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor 设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

CAD制图统一规则（国标）汉字，字符和数字：1．图样中汉字，字符和数字应做到排列整齐。

清楚正确，尺寸大小协调一致。

当三者并列书写时，汉字字高略高于字符和数字。

2．汉字的高度应≥2.5mm字母与数字≥1.8mm3.图及说明中的汉字应采用长仿宋体，比例设为0.67。

大标题，图册封面，目录，图名，标题栏中设计单位名称，工程名称，地形图等汉字，4.汉字行距≥2mm字符与数字行距≥1mm如是混合使用，则按汉字规定。

轴线：轴线由定位线和定位轴线标记组成。

定位线应用细点画线绘制轴线编号在8mm圆中的定位定位点：圆心点，中心对齐标注：1．尺寸界限的一端距图样轮廓Xo不应小于2mm另一端Xe宜为3mm平行排列尺寸线间距Li宜为7mm文本距尺寸线距离≥1mm2．标注包括：直线段尺寸标注半径，直径，尺寸标注角度，狐长，弦长，尺寸标注标高，坡度，尺寸标注（1）直线段尺寸标注通常应采用（a）方式，必要时可采用（b）方式（2）圆弧、半径的尺寸标注：应包括半径的尺寸线和半径的标注文本（a）小圆弧半径标注法（b）大圆弧标注法（3）圆和球直径尺寸标注：应包括直径的尺寸线和直径的标注文本填充图案：1．应符合GBJ1中规定的常用建筑材料图例中的图案2．若该标准的图例中未包括的图案，应采用国内、国际通用和专业的图案标准。

3．自编填充图案宜：（1）醒目，清晰，易懂，易记，易辨和易制；（2）不应与GBJ1中所列图例的图案重复；（3）使用是应在图纸上适当位置画出该图案的图例；（4）图案中的线一般宜采用细线绘制；（5）每个图案应定义为1×1单位图块，并可通过调整比例，旋转角度来满足不同图样大小的要求，但在同一张图纸内相同比例的图样填充图案比例应一致。

2.3 字体在图样中书写汉字、字母、数字时，字体的高度(用h表示)的公称尺寸系列为：1.8mm，2.5mm，3.5mm，5mm，7ram，10mm，14mm，20mm (GB/T 14691―93)，如需要书写更大的字，其字体高度应按的比率递增，字体的高度代表字体的号数。

图样上的汉字应写成长仿宋体字，并采用国家正式公布推行的简化字，汉字的高度h不应小于3.5mm，其字宽一般为h/~r2。

字母和数字A型和B型两种。

A型字体的笔画宽度为字高的1/14；B型字体的笔画宽度为字高的1/10，但在同一图样上，只允许选用一种型式的字体。

字母和数字可写成斜体和直体。

斜体字的字头向右倾斜，与水平基准线成75。

图样上一般采用斜体字。

GB/T 18229在“CAD工程图的字体高度与图纸幅面之间的关系” 及“CAD工程制图的字体选用范围” 两项内容与现行标准不同。

GB/T 18229规定，不论图幅大小，图样中字母和数字一律采用3.5号字，汉字一律采用5号字。

GB/T 18229与GB/T 14665的对比见表4。

表4 GB/T 18229与GB/T 14665的对比GB/T 18229关于CAD工程制图中字体选用范围的规定(见表5)是新增加的。

现行技术制图和机械制图国家标准中均未有相应的内容。

表5 字体选用范围在AutoCAD 2000中，可通过Text Style(字型设置)对话框完成不同字体的设置。

其中，字母和数字字体的设置应在Font 列表框中选取ISOCP.SHX字型文件，在Oblique Angle栏中设置15。

.使字为斜体。

汉字有两种字体可供选择，一种是用Big Font(大字型)文件，在Font Style中选取gbcbig.shx字型文件，在Width Factor和Oblique Angle栏中选用缺省值1和0；一种是在Font Name中选取操作系统Ture Type字体“仿宋一GB2312”，将Width Factor设置为0.7，使仿宋字的长宽比符合国标规定，在Oblique Angle栏中选用缺省值0。

CAD经典零件标注CAD标注机械设计都要用到的好东东1 .轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11（见A-A断面）等。

这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。

而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。

对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。

在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
