计算机辅助设计高级绘图员技能鉴定试题(第二卷)B

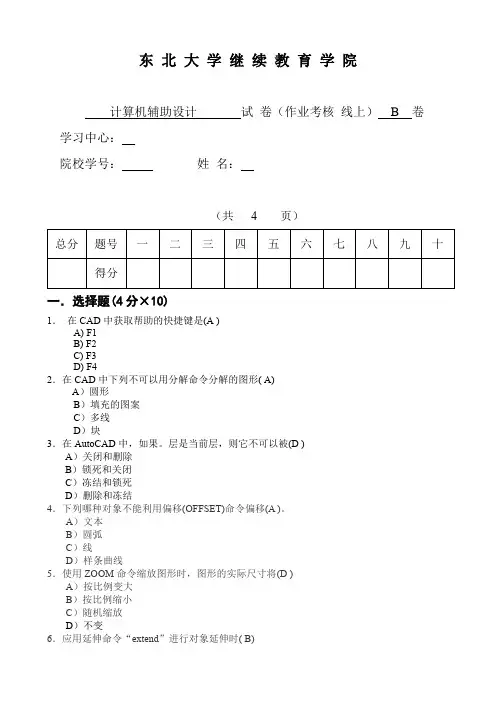

东北大学继续教育学院计算机辅助设计试卷（作业考核线上） B 卷学习中心：院校学号：姓名：（共 4 页）一．选择题(4分×10)1．在CAD中获取帮助的快捷键是(A )A) F1B) F2C) F3D) F42．在CAD中下列不可以用分解命令分解的图形( A)A）圆形B）填充的图案C）多线D）块3．在AutoCAD中，如果。

层是当前层，则它不可以被(D )A）关闭和删除B）锁死和关闭C）冻结和锁死D）删除和冻结4．下列哪种对象不能利用偏移(OFFSET)命令偏移(A )。

A）文本B）圆弧C）线D）样条曲线5．使用ZOOM命令缩放图形时，图形的实际尺寸将(D )A）按比例变大B）按比例缩小C）随机缩放D）不变6．应用延伸命令“extend”进行对象延伸时( B)A）必须在二维空间中延伸B）可以在三维空间中延伸C）可以延伸封闭线框D）可以延伸文字对象7．在CAD中取消命令执行的键( C)A) 按回车键B) 按空格键C) 按ESC键D）按F1键8．下面的各选项都可以绘制圆弧，除了哪一项不行(B )A）起点、圆心、终点B）起点、圆心、方向C）圆心、起点、长度D）起点、终点、半径9．在图层管理器中，影响图层显示的操作有(D )A）锁定图层B）新建图层C）删除图层D）冻结图层10．一个完整的尺寸由哪几部分组成(D )A）尺寸线、文本、箭头B）尺寸线、尺寸界线、文本、标记C）基线、尺寸界线、文本、箭头D）尺寸线、尺寸界线、文本、箭头二．判断题：（正确：T；错误：F）（2分×8）1. AutoCAD中的倒圆角命令(fillet)中的圆角半径不可设为0。

[ F ]2. 锁定图层中的属性值不能编辑。

[ T ]3. 相对极坐标输入格式中极角以逆时针方向为正。

[ T ]4. AutoCAD中的倒圆角命令(fillet)可用于两条相互平行的直线。

[ T]5. AutoCAD中层名为“0”的图层，缺省设置线型为Continuous、颜色为White，它们不能被改变。

该题要点在于灵活运用阵列命令绘制图形，利用修剪、图案填充命令编辑图形。
绘图步骤
1．单击“绘图”工具栏中的“圆”按钮 ，在绘图区域任意单击一点为圆心，绘制半 径分别为 120、110、90、80、70、40 的同心圆，结果如图 1-13 所示。
2．单击“绘图”工具栏中的直线按钮 ，捕捉圆心为端点，终点的相对坐标设置为 （@120，0）。
4．单击“修改”工具栏中的“复制”按钮 ，选择两个小正三角形为复制对象，输入 m（表示重复），按 Enter 键，捕捉三角形的角点 a 为基点，再捕捉角点 b、c 为位移点， 结果如图 1-8 所示。
b
a
c
图 1-7 绘制多边形
图 1-8 镜像图形
5．单击“修改”工具栏中的“修剪”命令按钮 ，修剪图形中多余的部分，结果如图 1-9 所示。
图 1-4 阵列图形
a 图 1-5 绘制圆
图 1-6 修剪图形删除中线
1.2 第 2 题解答
绘图要点
使用正多边形以及偏移命令绘制基础图形，利用复制、修剪和图案填充命令编辑图形， 在绘图中还要掌握使用改变图层的方法调整图形线宽。
绘图步骤
1．单击“绘图”工具栏中的“正多边形”按钮 ，输入 3（表示多边形的边数），按 Enter 键，输入正多边形的中心点坐标（190，160），连续按两次 Enter 键，设置外接圆的 半径为 100。
2．单击“修改”工具栏中的“阵列”按钮 ，弹出“阵列”对话框，选择“环形阵列” 单选钮，单击“选择阵列对象”按钮 ，选择刚绘制的正方形，单击“拾取中心点”按钮
，捕捉正方形任意一角点为中心点，在“项目总数”文本框中输入 4，最后单击“确定” 按钮，结果如图 1-20 所示。
3．单击“修改”工具栏中的“分解”按钮 ，选择已绘制的图形，按 Enter 键。 4．选择 “格式”|“点的样式”菜单，弹出“点样式”对话框，选择第一行第四个点 样式，如图 1-21 所示，“点大小”设置为 5％，单击“确定”按钮，完成设置。 5．选择 “绘图”|“点”|“定数等分”菜单，选择小正方形外侧任意一条边，线段数 目设置为 4，结果如图 1-22 所示。

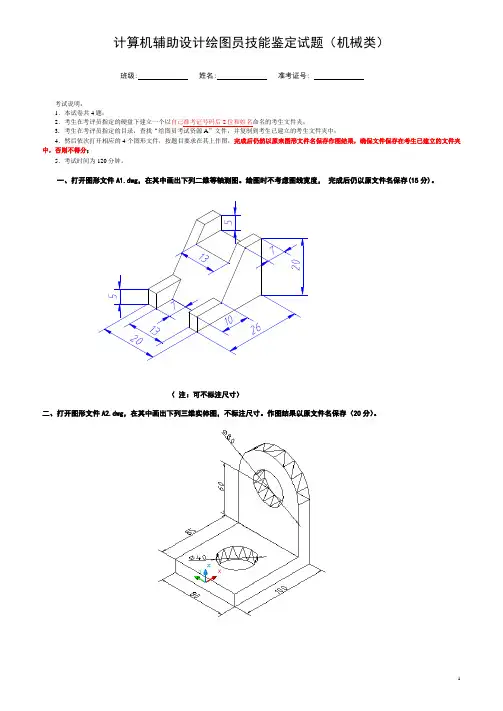

计算机辅助设计绘图员技能鉴定试题（机械类）
班级: 姓名: 准考证号:
考试说明：
1．本试卷共4题；
2．考生在考评员指定的硬盘下建立一个以自己准考证号码后2位和姓名命名的考生文件夹；
3. 考生在考评员指定的目录，查找“绘图员考试资源A”文件，并复制到考生已建立的考生文件夹中；
4．然后依次打开相应的4个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果，确保文件保存在考生已建立的文件夹中，否则不得分
．．．．．；
5．考试时间为120分钟。

一、打开图形文件A1.dwg，在其中画出下列二维等轴测图。

绘图时不考虑图线宽度，完成后仍以原文件名保存(15分)。

（注：可不标注尺寸）
二、打开图形文件A2.dwg，在其中画出下列三维实体图，不标注尺寸。

作图结果以原文件名保存（20分）。

三、根据立体已知的2个投影作出第3个投影（15分）。

绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、画零件图（附图1）。

（50分）
具体要求：
1.画2个视图。

绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图；
2.按国家标准有关规定，设置机械制图尺寸标注样式（样式名为“M_cad”）；
3.标注主视图及左视图的尺寸与表面粗糙度代号（表面粗糙度代号要使用带属性的块的方法标注，块名Block Name为“RA”，属性标签Tag 为“RA”，提示Prompt为“RA”）；
4.作图结果以原文件名保存。

附图1。

9.用插入命令INSERT把块图形文件插入到图形中之后,如果把文件删掉,主图所插入的块图形将会被删除。 （ ）
10.使用图块的属性有三个步骤(1)定义属性(2)为图块自加属性(3)插入图块时确定属性值。 （ ）
得分
评分人
四、简答题（每小题6分，共24分）
1、什么叫块爆破（分解）？
2、多段线（pline）与多线（mpline）有何不同？
5、在实体特性工具条的层状态控制窗口 中，分别对应控制层的、、、、五种状态。
6、在定义图块过程中，最常用的到的两个命令是和。
得分
评分人

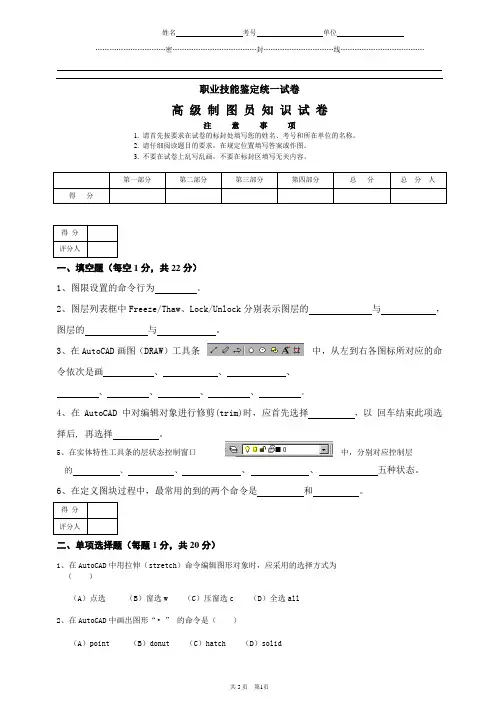

二、单项选择题（每题1分，共20分）
1、在AutoCAD中用拉伸（stretch）命令编辑图形对象时，应采用的选择方式为（）
（A）点选 （B）窗选w （C）压窗选c （D）全选all
16、在Line命令绘水平线或垂直线时，可用 （ ） 命令设置。
(A)LAYER (B)GRID (C)SNAP (D)ORTHO
17、 AutoCAD 2008中，（ ）图层可运行直接编辑。
(A)关闭层 (B)解冻层 (C)冻结层 (D)锁定层
18、在 AutoCAD 2008撒消或中断一个命令可以用 （ ）方法。
1、AutoCAD中的图案填充（hatch）与其边界是可关联的，即图案填充的范围可随边界的改变而改变。 （ ）
2、AutoCAD中的倒圆角命令（fillet）中的圆角半径不可设为零。 （ ）
3、AutoCAD中的倒圆角命令（fillet）可用于两条相互平行的直线。 （ ）
4、AutoCAD中的块插入命令（insert）用于插入图形文件时，此图形文件必须事先用“base”命令设置基点。 （ ）
10、以下有关AutoCAD中格式刷 的叙述错误的是（ ）
