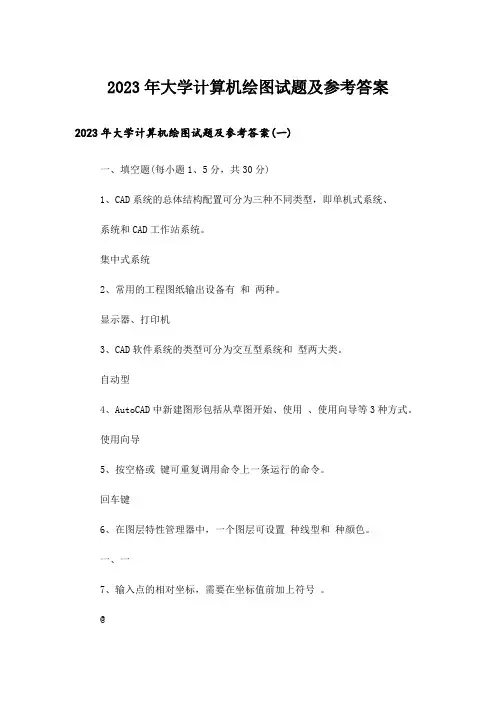

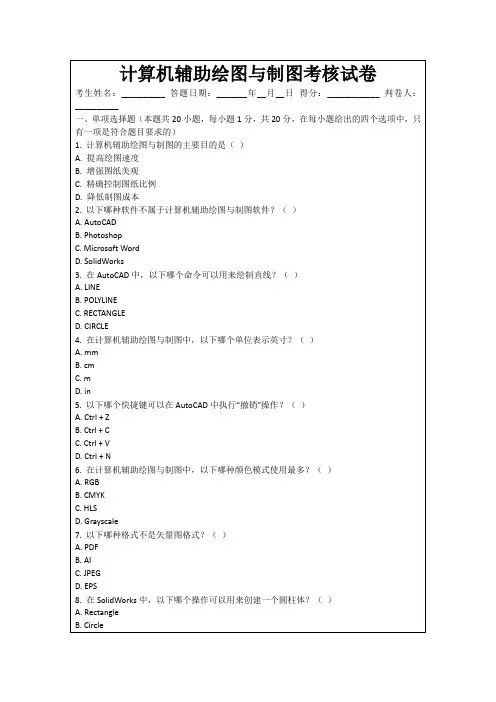

2023年大学计算机绘图试题及参考答案2023年大学计算机绘图试题及参考答案(一)一、填空题(每小题1、5分，共30分)1、CAD系统的总体结构配置可分为三种不同类型，即单机式系统、系统和CAD工作站系统。

集中式系统2、常用的工程图纸输出设备有和两种。

显示器、打印机3、CAD软件系统的类型可分为交互型系统和型两大类。

自动型4、AutoCAD中新建图形包括从草图开始、使用、使用向导等3种方式。

使用向导5、按空格或键可重复调用命令上一条运行的命令。

回车键6、在图层特性管理器中，一个图层可设置种线型和种颜色。

一、一7、输入点的相对坐标，需要在坐标值前加上符号。

@8、绘制正多边形有三种方式：给边长方式、、外切于圆方式。

内接于圆方式9、多段线是由多个和圆弧相连而成的单一对象，各段线条可以有不同的线宽。

线段10、AutoCAD中，画圆有种方式。

六11、常用于画对称图形的命令是命令。

mirror12、进行图形缩放时，比例因子小于1表示将图形。

缩小13、圆角命令按指定的 (选：直径、半径)建立一条圆弧，用该圆弧光滑连接两直线、两段圆弧或圆等。

半径14、尺寸标注必须符合制图标准，应首先创建尺寸标注。

样式15、标注一般水平或铅垂的尺寸时，应使用尺寸标注样式。

线性16、AutoCAD可方便地定义绘制剖面线的边界，选择或所需的剖面线。

自定义17、一个图块可含有 (选：一，多)个图层。

多18、创建工程图样图的方法有种。

三19、有两种类型的打印样式：打印样式和命名打印样式。

颜色相关打印样式20、环境工程专业图通常包括通风除尘工程图和工程图。

水处理工程图二、选择题(每小题2分，共20分)1、属于图形输入设备的是 1 。

(1)扫描仪 (2)显示器(3)打印机 (4)绘图仪2、不属于AutoCAD默认工具栏的.是 3 工具栏。

(1)标准 (2)绘图(3)标注 (4)修改3、要取消AutoCAD命令，应按下 3 。

(1)Ctrl+A (2)Ctrl+X(3)Esc (4)Alt+A4、要从键盘上输入命令，只需在“命令：”提示下输入 3 形式的命令名。

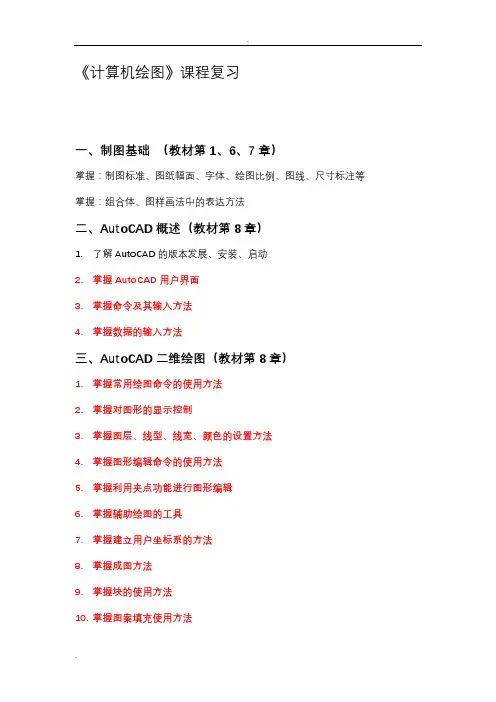

《计算机绘图》课程复习一、制图基础（教材第1、6、7章）掌握：制图标准、图纸幅面、字体、绘图比例、图线、尺寸标注等掌握：组合体、图样画法中的表达方法二、AutoCAD概述（教材第8章）1.了解AutoCAD的版本发展、安装、启动2.掌握AutoCAD用户界面3.掌握命令及其输入方法4.掌握数据的输入方法三、AutoCAD二维绘图（教材第8章）1.掌握常用绘图命令的使用方法2.掌握对图形的显示控制3.掌握图层、线型、线宽、颜色的设置方法4.掌握图形编辑命令的使用方法5.掌握利用夹点功能进行图形编辑6.掌握辅助绘图的工具7.掌握建立用户坐标系的方法8.掌握成图方法9.掌握块的使用方法10.掌握图案填充使用方法11.掌握文字的注写方法12.掌握尺寸标注的操作方法四、AutoCAD三维绘图（教材第9章）1.掌握三维绘图的基本概念2.掌握三维坐标系概念3.掌握三维图形的显示4.掌握高度和厚度的二维半绘图绘图方法5.掌握三维表面模型的建立方法6.掌握三维实体造型的方法7.掌握实体模型的布尔运算8.掌握三维实体的剖切方法9.掌握三维空间中的编辑10.掌握模型空间和图纸空间使用方法11.掌握在图纸空间做作多面正投影图和剖视图的操作方法五、AutoCAD渲染技术（教材第9章）1.掌握与实体模型有关的系统变量的设置方法2.掌握渲染的概念及操作3.掌握建立光源的方法4.掌握材质的使用方法5.掌握渲染背景的设置方法（以下内容强调实践训练。

考试复习以了解为主，非考试范围！）六、用AutoCAD绘制钢筋混凝土构件图（教材第12章§12.5）七、用AutoCAD绘制房屋建筑图（教材第13章§13.9）八、用AutoCAD绘制桥涵工程图（教材第14章§14.5）复习题特别注意：正式的期末考题与复习题并不是完全一样，切忌死记硬背，必须按照教学大纲认真复习。

1、填空题（填空题内容有可能以选择题方式考核）1．线性尺寸的起止符号为用线绘制的短斜线，其倾斜方向为与线按时针成角，长度宜为 mm。

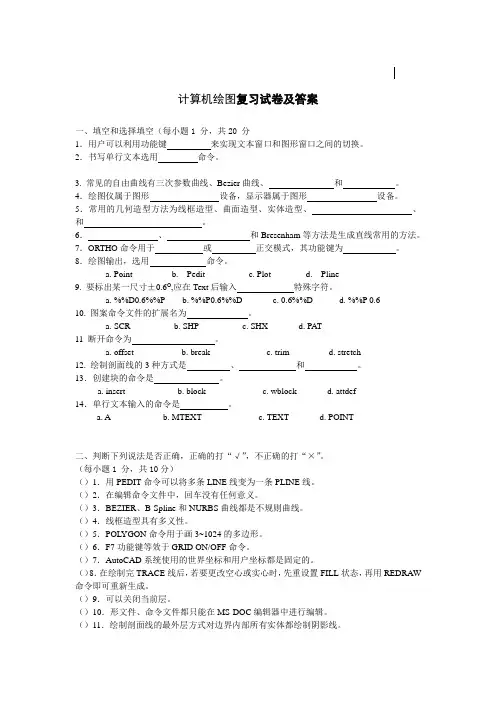

计算机绘图复习试卷及答案一、填空和选择填空（每小题1 分，共20 分1．用户可以利用功能键来实现文本窗口和图形窗口之间的切换。

2．书写单行文本选用命令。

3. 常见的自由曲线有三次参数曲线、Bezier曲线、和。

4．绘图仪属于图形设备，显示器属于图形设备。

5．常用的几何造型方法为线框造型、曲面造型、实体造型、、和。

6．、和Bresenham等方法是生成直线常用的方法。

7．ORTHO命令用于或正交模式，其功能键为。

8．绘图输出，选用命令。

a. Pointb. Peditc. Plotd. Pline9. 要标出某一尺寸±0.6O,应在Text后输入特殊字符。

a. %%D0.6%%Pb. %%P0.6%%Dc. 0.6%%Dd. %%P 0.610. 图案命令文件的扩展名为。

a. SCRb. SHPc. SHXd. PAT11 断开命令为。

a. offsetb. breakc. trimd. stretch12. 绘制剖面线的3种方式是、和。

13．创建块的命令是。

a. insertb. blockc. wblockd. attdef14．单行文本输入的命令是。

a. Ab. MTEXTc. TEXTd. POINT二、判断下列说法是否正确，正确的打“√”，不正确的打“×”。

（每小题1 分，共10分）（）1．用PEDIT命令可以将多条LINE线变为一条PLINE线。

（）2．在编辑命令文件中，回车没有任何意义。

（）3．BEZIER、B-Spline和NURBS曲线都是不规则曲线。

（）4．线框造型具有多义性。

（）5．POL YGON命令用于画3~1024的多边形。

（）6．F7功能键等效于GRID ON/OFF命令。

（）7．AutoCAD系统使用的世界坐标和用户坐标都是固定的。

（）8．在绘制完TRACE线后，若要更改空心或实心时，先重设置FILL状态，再用REDRAW 命令即可重新生成。

（）9．可以关闭当前层。

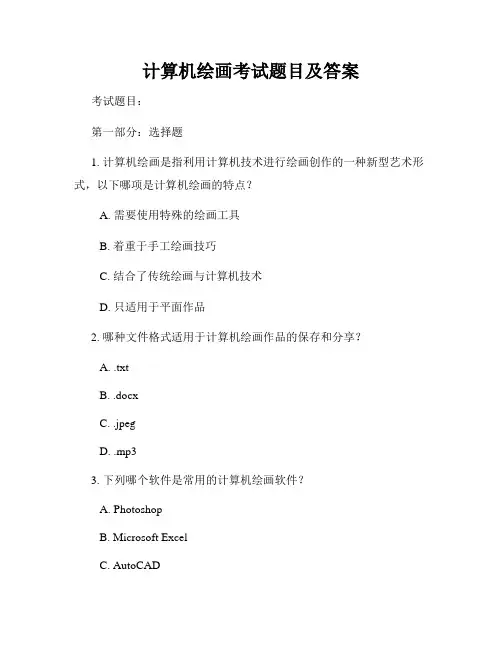

计算机绘画考试题目及答案考试题目：第一部分：选择题1. 计算机绘画是指利用计算机技术进行绘画创作的一种新型艺术形式，以下哪项是计算机绘画的特点？A. 需要使用特殊的绘画工具B. 着重于手工绘画技巧C. 结合了传统绘画与计算机技术D. 只适用于平面作品2. 哪种文件格式适用于计算机绘画作品的保存和分享？A. .txtB. .docxC. .jpegD. .mp33. 下列哪个软件是常用的计算机绘画软件？A. PhotoshopB. Microsoft ExcelC. AutoCADD. Windows Media Player第二部分：填空题1. 计算机绘画领域中，RGB代表红、绿和____。

2. 艺术家可以利用计算机绘画软件的图层功能实现图像的____。

3. 在计算机绘画中，____工具可以用于对图像进行选择和编辑。

4. 计算机绘画的一个主要应用领域是____设计。

第三部分：简答题1. 请简要说明计算机绘画与传统绘画的区别和共同点。

2. 你认为计算机绘画在现代艺术中的地位有哪些变化和影响？答案：第一部分：选择题1. C2. C3. A第二部分：填空题1. 蓝2. 叠加、重组、调整等操作3. 选择4. 平面、产品、游戏、影视等第三部分：简答题1. 计算机绘画与传统绘画的区别在于媒介和工具的不同。

传统绘画依靠画笔、颜料等手工工具进行创作，而计算机绘画利用计算机软件和设备进行创作。

计算机绘画具有更强的表现力和创意发挥空间，能够实现更多样化的效果和技巧。

而两者的共同点在于创作目的都是表达艺术家的想法和感受，都需要艺术家的审美能力和创造力。

2. 计算机绘画在现代艺术中的地位有着重要的变化和影响。

随着计算机技术的不断发展和普及，计算机绘画成为当代艺术领域中不可忽视的一部分。

计算机绘画的数字化特点使得艺术家可以更加自由地创作和修改作品，同时也为艺术家提供了更多创作的可能性和技巧。

计算机绘画还可以利用网络和多媒体技术进行分享和传播，扩大了作品的观众群体和影响力。

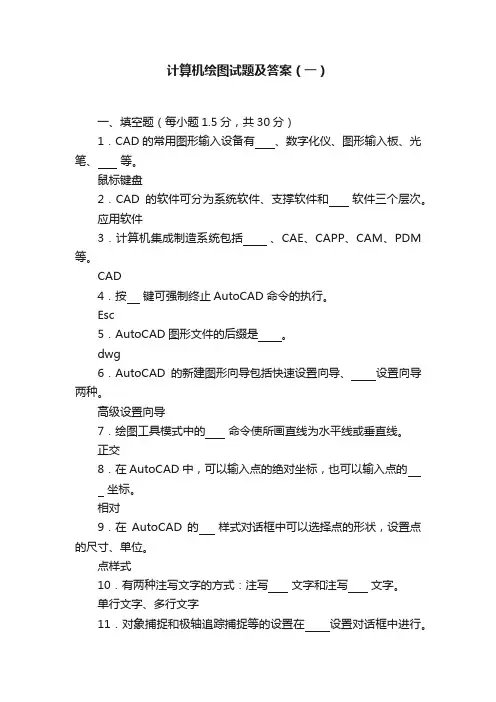

计算机绘图试题及答案（一）一、填空题（每小题1.5分，共30分）1．CAD的常用图形输入设备有、数字化仪、图形输入板、光笔、等。

鼠标键盘2．CAD的软件可分为系统软件、支撑软件和软件三个层次。

应用软件3．计算机集成制造系统包括、CAE、CAPP、CAM、PDM 等。

CAD4．按键可强制终止AutoCAD命令的执行。

Esc5．AutoCAD图形文件的后缀是。

dwg6．AutoCAD的新建图形向导包括快速设置向导、设置向导两种。

高级设置向导7．绘图工具模式中的命令使所画直线为水平线或垂直线。

正交8．在AutoCAD中，可以输入点的绝对坐标，也可以输入点的坐标。

相对9．在AutoCAD的样式对话框中可以选择点的形状，设置点的尺寸、单位。

点样式10．有两种注写文字的方式：注写文字和注写文字。

单行文字、多行文字11．对象捕捉和极轴追踪捕捉等的设置在设置对话框中进行。

草图设置12．偏移命令按指定的偏移量或通过点生成一个与原实体形状的新实体。

类似13．阵列包括两种方式：阵列和阵列。

矩形阵列、环形阵列14．尺寸标注的四要素为尺寸界限、、尺寸起止符号、。

尺寸线、尺寸数字15．标注倾斜尺寸，即尺寸标注，使用直线尺寸标注样式。

对齐16．剖面线的类型可分为、自定义、用户定义三种。

预定义17．绘制机械图中的表面粗糙度代号、环境工程图中的高程符号等，可使用图块。

属性18．在一张大的工程图中要迅速查看到所需部分，可以使用视图。

鸟瞰19．在设置和打印对话框中，可以选择并设置输出设备。

页面设置20．环境工程专业图通常包括工程图和水处理工程图。

通风除尘工程图二、选择题（每小题2分，共20分）1．不属于自动型CAD系统的是 3 系统。

（1）自动设计型（2）信息检索型（3）人机对话型（4）逐步逼近型2．新建图形文件的方法是 4 。

（1）从草图开始（2）使用样板文件（3）使用向导（4）以上都可以3．从键盘输入透明命令，需要在命令前加 2 。

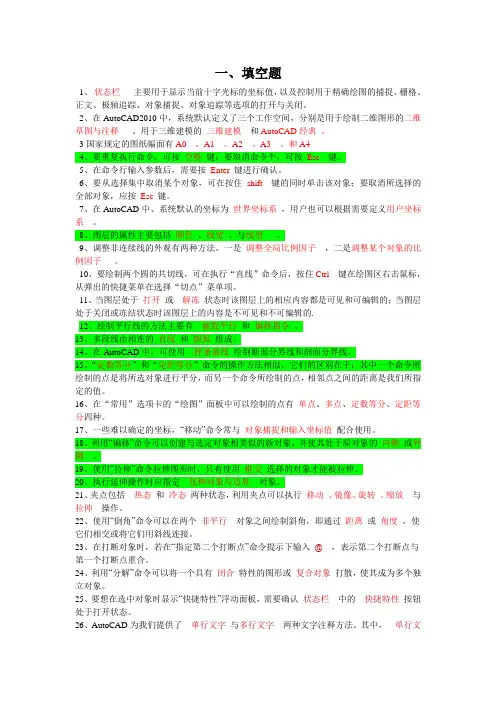

一、填空题1、状态栏主要用于显示当前十字光标的坐标值，以及控制用于精确绘图的捕捉、栅格、正文、极轴追踪、对象捕捉、对象追踪等选项的打开与关闭。

2、在AutoCAD2010中，系统默认定义了三个工作空间，分别是用于绘制二维图形的二维草图与注释、用于三维建模的三维建模和AutoCAD经典。

3国家规定的图纸幅面有A0 、A1 、A2 、A3 、和A44、要重复执行命令，可按空格键；要取消命令个，可按Esc键。

5、在命令行输入参数后，需要按Enter 键进行确认。

6、要从选择集中取消某个对象，可在按住shift 键的同时单击该对象；要取消所选择的全部对象，应按Esc 键。

7、在AutoCAD中、系统默认的坐标为世界坐标系，用户也可以根据需要定义用户坐标系。

8、图层的属性主要包括颜色、线宽、与线型。

9、调整非连续线的外观有两种方法，一是调整全局比例因子，二是调整某个对象的比例因子。

10、要绘制两个圆的共切线，可在执行“直线”命令后，按住Ctrl 键在绘图区右击鼠标，从弹出的快捷菜单在选择“切点”菜单项。

11、当图层处于打开或解冻状态时该图层上的相应内容都是可见和可编辑的；当图层处于关闭或冻结状态时该图层上的内容是不可见和不可编辑的.12、绘制平行线的方法主要有捕捉平行和偏移指令。

13、多段线由相连的直线和圆弧组成。

14、在AutoCAD中，可使用样条曲线绘制断面分界线和剖面分界线。

15、“定数等分”和“定距等分”命令的操作方法相似，它们的区别在于：其中一个命令所绘制的点是将所选对象进行平分，而另一个命令所绘制的点，相邻点之间的距离是我们所指定的值。

16、在“常用”选项卡的“绘图”面板中可以绘制的点有单点、多点、定数等分、定距等分四种。

17、一些难以确定的坐标，“移动”命令常与对象捕捉和输入坐标值配合使用。

18、利用“偏移”命令可以创建与选定对象相类似的新对象，并使其处于原对象的内侧或外侧。

19、使用“拉伸”命令拉伸图形时，只有使用框交选择的对象才能被拉伸。

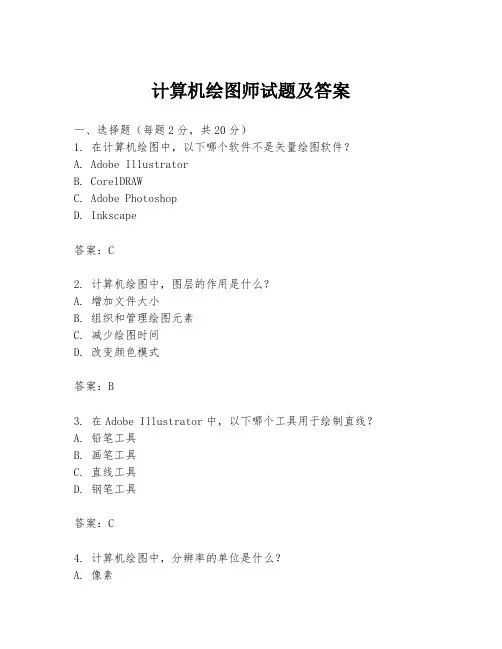

计算机绘图师试题及答案一、选择题（每题2分，共20分）1. 在计算机绘图中，以下哪个软件不是矢量绘图软件？A. Adobe IllustratorB. CorelDRAWC. Adobe PhotoshopD. Inkscape答案：C2. 计算机绘图中，图层的作用是什么？A. 增加文件大小B. 组织和管理绘图元素C. 减少绘图时间D. 改变颜色模式答案：B3. 在Adobe Illustrator中，以下哪个工具用于绘制直线？A. 铅笔工具B. 画笔工具C. 直线工具D. 钢笔工具答案：C4. 计算机绘图中，分辨率的单位是什么？A. 像素C. 英寸D. 厘米答案：A5. 在计算机绘图中，RGB模式中的G代表什么颜色？A. 红色B. 绿色C. 蓝色D. 黄色答案：B6. 以下哪个选项是矢量图形的特点？A. 放大后会失真B. 由像素组成C. 可以无限放大而不失真D. 通常文件较大答案：C7. 在计算机绘图中，CMYK模式主要用于什么？A. 网页设计B. 视频制作C. 印刷D. 游戏设计答案：C8. 在Adobe Photoshop中，以下哪个工具用于调整图像的亮度和对比A. 画笔工具B. 曲线工具C. 橡皮擦工具D. 裁剪工具答案：B9. 计算机绘图中，以下哪个选项不是位图图像的特点？A. 由像素点组成B. 放大后会失真C. 可以无限放大而不失真D. 通常文件较小答案：C10. 在计算机绘图中，以下哪个选项不是矢量图形的优点？A. 可以无限放大而不失真B. 文件通常较小C. 色彩丰富D. 易于编辑和修改答案：C二、填空题（每题2分，共20分）1. 在计算机绘图中，______模式是用于网页设计的标准颜色模式。

答案：RGB2. 计算机绘图软件中的______工具可以用来选择图像的特定区域。

答案：套索3. 在Adobe Illustrator中，______面板允许用户管理图层和子图层。

答案：图层4. 计算机绘图中的______工具可以用来创建和编辑文本。

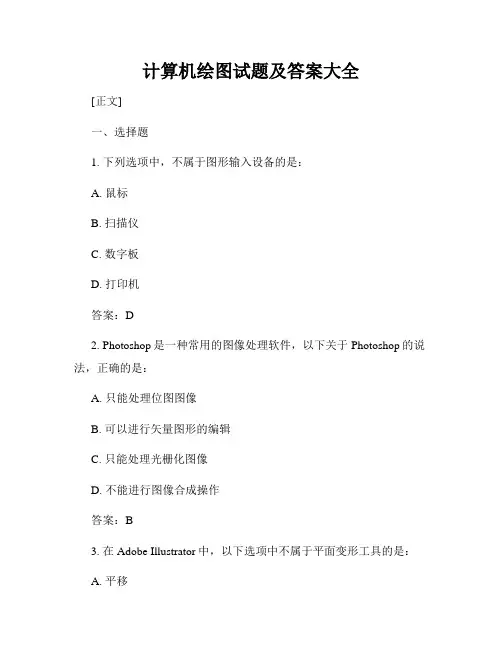

计算机绘图试题及答案大全[正文]一、选择题1. 下列选项中，不属于图形输入设备的是：A. 鼠标B. 扫描仪C. 数字板D. 打印机答案：D2. Photoshop是一种常用的图像处理软件，以下关于Photoshop的说法，正确的是：A. 只能处理位图图像B. 可以进行矢量图形的编辑C. 只能处理光栅化图像D. 不能进行图像合成操作答案：B3. 在Adobe Illustrator中，以下选项中不属于平面变形工具的是：A. 平移B. 旋转C. 缩放D. 扭曲答案：D4. 在CAD软件中，以下命令中哪个用于绘制直线？A. CircleB. ArcC. LineD. Ellipse答案：C5. 在计算机绘图中，常用的图像文件格式有哪些？A. JPG、TXT、GIFB. DOC、PDF、BMPC. PNG、JPEG、SVGD. AI、PSD、EPS答案：C二、填空题1. 在Photoshop中，缩放图片的快捷键是___________。

答案：Ctrl + T2. AutoCAD中，绘制圆时，可以指定圆心和___________作为确定圆的依据。

答案：半径3. 在计算机绘图中，CAD是___________的简称。

答案：计算机辅助设计4. 在Adobe Illustrator中，切换到选择工具的快捷键是___________。

答案：V5. 在Photoshop中，将图层叠加模式设置为“正片叠底”可以实现___________效果。

答案：颜色混合三、简答题1. 请简要说明位图图像和矢量图形的区别。

答：位图图像由像素点组成，随着放大会出现锯齿边缘，不可无限放大；矢量图形由数学公式描述，无论放大多少倍都不会失真，可以轻松编辑和修改。

2. 简述一个图像处理软件中的图层功能有什么作用？答：图层功能可以将不同元素分别放置在不同的图层上，在编辑过程中能够方便地控制各个元素的显示和隐藏，以及对每个图层进行独立编辑和调整，方便进行图像合成和处理。

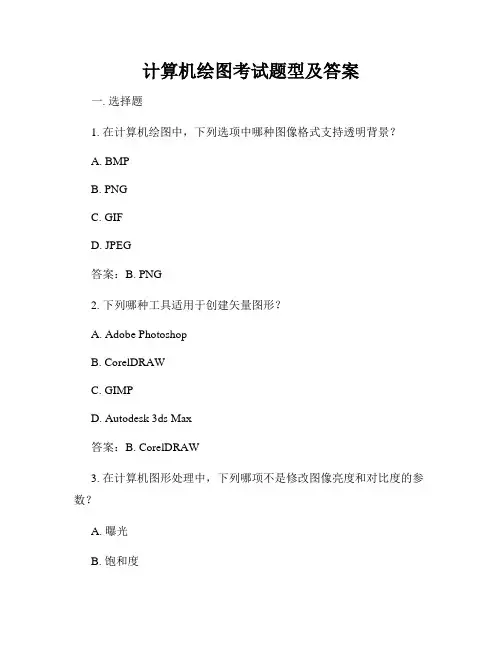

计算机绘图考试题型及答案一. 选择题1. 在计算机绘图中，下列选项中哪种图像格式支持透明背景？A. BMPB. PNGC. GIFD. JPEG答案：B. PNG2. 下列哪种工具适用于创建矢量图形？A. Adobe PhotoshopB. CorelDRAWC. GIMPD. Autodesk 3ds Max答案：B. CorelDRAW3. 在计算机图形处理中，下列哪项不是修改图像亮度和对比度的参数？A. 曝光B. 饱和度C. Gamma值D. 对比度答案：B. 饱和度4. 在Adobe Illustrator中，哪个工具用于创建和编辑曲线路径？A. 橡皮擦工具B. 钢笔工具C. 刷子工具D. 拖放工具答案：B. 钢笔工具二. 填空题1. 计算机绘图中，RGB代表红色、绿色和_____。

答案：蓝色2. 在Photoshop中，Ctrl + T的快捷键用于进行图像的_____。

答案：自由变换3. 矢量图形以_____形式存储，可以无限放大而不会失真。

答案：数学方程4. 在计算机绘图领域，CAD是_____的缩写。

答案：计算机辅助设计三. 简答题1. 简述栅格图像和矢量图像的区别。

答案：栅格图像由像素组成，可以看作是一个巨大的网格，每个像素都有自己的颜色值。

栅格图像以像素为单位进行处理，无法无限放大而保持清晰度，当放大图像时，会出现锯齿状的边缘。

矢量图像由数学方程描述，使用直线、曲线和形状等矢量对象来表示图像。

矢量图像可以无限放大而不会失真，因为它们是基于数学方程计算的，几何属性不会改变。

2. 请列举计算机绘图软件的三个常见应用场景。

答案：- 平面设计：计算机绘图软件可以用于创建海报、名片、标志等各种平面设计作品。

- 建筑设计：在建筑设计中，计算机绘图软件可以用于创建建筑平面图、立面图和三维模型等。

- 工业设计：工业设计师可以使用计算机绘图软件来设计产品的外观，进行产品建模和增强现实展示。

3. 请简要描述计算机绘图技术在电影特效中的应用。

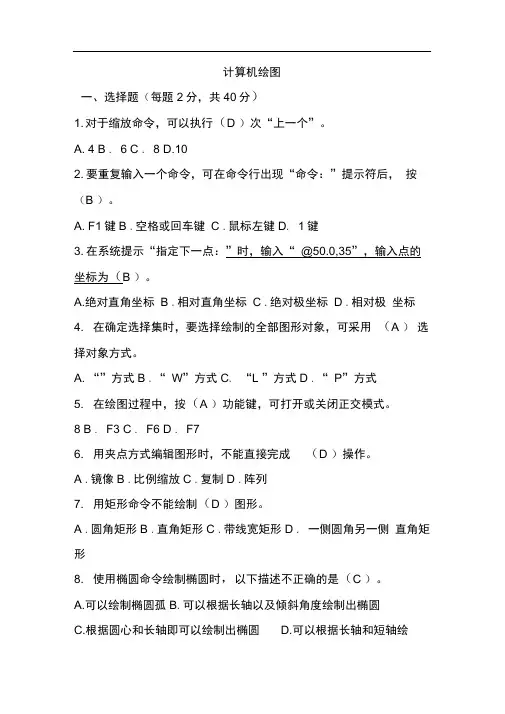

计算机绘图一、选择题（每题2分，共40分）1. 对于缩放命令，可以执行（D ）次“上一个”。

A. 4 B . 6 C . 8 D.102. 要重复输入一个命令，可在命令行出现“命令：”提示符后，按（B ）。

A. F1键B .空格或回车键C .鼠标左键D. 1键3. 在系统提示“指定下一点：”时，输入“ @50.0,35”，输入点的坐标为（B ）。

A.绝对直角坐标B .相对直角坐标C .绝对极坐标D .相对极坐标4. 在确定选择集时，要选择绘制的全部图形对象，可采用（A ）选择对象方式。

A. “”方式B .“ W”方式C. “L ”方式D .“ P”方式5. 在绘图过程中，按（A ）功能键，可打开或关闭正交模式。

8 B . F3 C . F6 D . F76. 用夹点方式编辑图形时，不能直接完成（D ）操作。

A .镜像B .比例缩放C .复制D .阵列7. 用矩形命令不能绘制（D ）图形。

A .圆角矩形B .直角矩形C .带线宽矩形D . 一侧圆角另一侧直角矩形8. 使用椭圆命令绘制椭圆时，以下描述不正确的是（C ）。

A.可以绘制椭圆孤B.可以根据长轴以及倾斜角度绘制出椭圆C.根据圆心和长轴即可以绘制出椭圆D.可以根据长轴和短轴绘制出椭圆9. 在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（C）。

A.新建B.当前C.显示细节D.恢复状态10. 当图层锁定时，下列说法不正确的是（ C ）。

A.可以显示图层上的图形元素B.可以捕捉或添加新的图形元素C.可以修改图层上图形元素 D.不能编辑图层上图形元素11•将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（B ）。

A .右上B.左上C.中上D.左中12. 设置文字的“倾斜角度”是指（A）oA.文字本身的倾斜角度B.文字行的倾斜角度C.文字反向D.无意义13. 对图样进行尺寸标注时，下列中不正确的做法是（ D ）oA.建立独立的标注层B.建立用于尺寸标注的文字类型C.设置标注的样式D.不必用捕捉标注测量点进行标注14利用“新建标注样式”对话框，在“主单位”选项卡中设置十进制小数分隔符。

计算机绘图一、选择题(每题2 分，共40 分)1.对于缩放命令，可以执行( D )次“上一个”。

A． 4 B． 6 C． 8 D.102.要重复输入一个命令，可在命令行出现“命令：”提示符后，按( B ) 。

A．F1 键 B．空格或回车键 C．鼠标左键 D．Ctrl+F1 键3.在系统提示“指定下一点：”时，输入“@50.0,35”，输入点的坐标为( B )。

A．绝对直角坐标 B．相对直角坐标 C．绝对极坐标 D．相对极坐标4. 在确定选择集时，要选择绘制的全部图形对象，可采用( A )选择对象方式。

A．“ALL”方式 B．“W”方式 C．“L”方式 D．“P”方式5. 在绘图过程中，按( A )功能键，可打开或关闭正交模式。

A.F8 B．F3 C．F6 D．F76. 用夹点方式编辑图形时，不能直接完成( D )操作。

A．镜像 B．比例缩放 C．复制 D．阵列7. 用矩形命令不能绘制( D )图形。

A．圆角矩形 B．直角矩形 C．带线宽矩形 D．一侧圆角另一侧直角矩形8. 使用椭圆命令绘制椭圆时,以下描述不正确的是( C )。

A.可以绘制椭圆孤 B．可以根据长轴以及倾斜角度绘制出椭圆 C．根据圆心和长轴即可以绘制出椭圆 D.可以根据长轴和短轴绘制出椭圆9.在打开“图层特性管理器”对话框后，想要显示详细信息应单击按钮（ C）。

A. 新建B. 当前C. 显示细节D. 恢复状态10. 当图层锁定时，下列说法不正确的是（C ）。

A. 可以显示图层上的图形元素B. 可以捕捉或添加新的图形元素C. 可以修改图层上图形元素D. 不能编辑图层上图形元素11. 将文字对齐在第一个字符的文字单元的左上角，则应选择的文字对齐方式是（ B ）。

A . 右上 B. 左上 C. 中上 D. 左中12.设置文字的“倾斜角度”是指（ A ）。

A.文字本身的倾斜角度B. 文字行的倾斜角度C.文字反向D. 无意义13.对图样进行尺寸标注时，下列中不正确的做法是（ D ）。

计算机绘图试题及答案一、选择题（每题2分，共20分）1. 计算机绘图中，用于创建直线的命令是：A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 在AutoCAD中，以下哪个命令用于绘制圆弧？A. ARCB. CIRCLEC. ELLIPSED. SPLINE答案：A3. 计算机绘图软件中，用于修改对象属性的命令是：A. COPYB. MOVEC. PROPERTIESD. ROTATE答案：C4. 在计算机绘图中，用于创建矩形的命令是：A. RECTANGLEB. SQUAREC. POLYGOND. BOX5. 以下哪个命令在计算机绘图中用于创建多边形？A. POLYLINEB. POLYGONC. CIRCLED. ELLIPSE答案：B6. 在计算机绘图软件中，用于缩放视图的命令是：A. ZOOMB. PANC. SCROLLD. MOVE答案：A7. 计算机绘图中，用于创建圆形的命令是：A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A8. 在AutoCAD中，以下哪个命令用于绘制椭圆？A. ELLIPSEB. CIRCLEC. ARCD. SPLINE答案：A9. 计算机绘图软件中，用于复制对象的命令是：B. MOVEC. ROTATED. MIRROR答案：A10. 在计算机绘图中，用于创建点的命令是：A. POINTB. DOTC. MARKD. SPOT答案：A二、填空题（每题2分，共20分）1. 在计算机绘图中，________命令用于创建多段线。

答案：POLYLINE2. 使用________命令可以快速选择多个对象。

答案：WINDOW3. 在AutoCAD中，________命令用于创建文本。

答案：TEXT4. 计算机绘图软件中，________命令用于绘制正多边形。

答案：POLYGON5. 使用________命令可以改变对象的颜色。

计算机绘图试题及答案机考一、选择题（每题1分，共20分）1. 计算机绘图的主要目的是什么？a) 表达创意和想法b) 提供具体的可视化图像c) 帮助理解和解释复杂概念d) 打印和分享图像答案：b) 提供具体的可视化图像2. 下面哪个软件是计算机绘图的主要工具？a) Photoshopb) Excelc) Wordd) AutoCAD答案：d) AutoCAD3. 下面哪个功能用于绘制直线？a) 填充b) 铅笔工具c) 直线工具d) 文字工具答案：c) 直线工具4. 下面哪个功能用于选择和移动已绘制的图形？a) 画笔工具b) 移动工具c) 放缩工具d) 形状工具答案：b) 移动工具5. 下面哪个功能用于改变图形的颜色？a) 橡皮擦b) 魔术棒c) 填充工具d) 模糊工具答案：c) 填充工具6. 下面哪个文件格式用于保存矢量图形？a) JPGb) PNGc) GIFd) AI答案：d) AI7. 坐标系中，x轴代表什么？a) 宽度b) 高度c) 深度d) 时间答案：a) 宽度8. 坐标系中，y轴代表什么？a) 宽度b) 高度c) 深度d) 时间答案：b) 高度9. 下面哪个工具用于绘制曲线？a) 矩形工具b) 圆形工具c) 钢笔工具d) 橡皮擦工具答案：c) 钢笔工具10. 下面哪个工具用于调整图像的亮度和对比度？a) 渐变工具b) 调整图像工具c) 切割工具d) 变形工具答案：b) 调整图像工具二、填空题（每题2分，共20分）11. 计算机绘图的两种主要图像类型是__________和__________。

答案：矢量图形、位图图形12. 在网格坐标系中，每个坐标点被称为__________。

答案：像素13. 填充工具可以用来给图形上色，可以选择__________和__________。

答案：前景色、背景色14. 图像的放大和缩小称为__________。

答案：缩放15. Photoshop是一种专业的__________软件。

国家职业资格技能鉴定统一考试《计算机绘图》试卷（笔试）一、填空题（共10小题，毎小空1分，共22分）1．AutoCAD 是一个主要用于 的软件。

2．AUTOCAD 的坐标体系，包括 坐标系和 坐标系。

3．在AutoCAD 中文本的创建方式分为 。

4． 一个完整的尺寸包括：尺寸线、尺寸箭头、 和 四部分组成。

5．在编辑工具中，阵列工具分为： 和 。

6．坐标输入法中，需要输入@符号时表示 坐标。

7．利用夹点功能可以执行移动、删除、 、 、拉伸、镜像命令。

8．可以“保存、恢复和管理命名图层状态”的工具是。

9．在AutoCAD 画图工具栏中，从左到右各图标所对应的命令依次是 ﹑ ﹑ ﹑ 。

10．在AutoCAD 修改工具栏中，从左到右各图标所对应的命令依次是 ﹑ ﹑ ﹑ ﹑ 。

二、单选题（共20小题，毎小题1分，共20分）1． AutoCAD 中模板文件的扩展名是 。

A ．CFG B ．DWG C ．SHX D ．DWT2． 设置图形编辑窗口背景颜色的操作为 。

A ．图层 /颜色B ．颜色C ．选项 /显示 /颜色D ．选项 /打印 3． AutoCAD 中的图层数最多可设置为 。

A ．10层 B ．没有限制 C ．5层 D ．56层4． 一行文字在镜像之后，要使其仍保持原来的排列方式，则应将MIRRTEXT 变量的值设置为 。

A ．0B ．1C ．OND ．OFF 5． 临时特殊点捕捉方式的启用方法 。

A ．Shift+鼠标右键单击B ．直接鼠标右键单C ．Ctrl+鼠标左键单击D ．直接鼠标左键单击6．在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二点时输入坐标（30，50），那么图形对象移动量是 。

A ．"30,50" B ．"120,90"C ．"90,40"D ．"150,140"7． 要动态地改变一条线段的长度，以下操作中正确的是 。

第一期CAD技能一级（计算机绘图师）考试试题
试题一：绘制图幅（15分）
①按照以下规定设置图层及线型：
图层名称颜色（颜色号）线型线宽
粗实线白（7）Continuous 0.6
中实线蓝（5）Continuous 0.3
细实线绿（3）Continuous 0.15
虚线黄（2）Dashed 0.3
点画线红（1）Center 0.15
②采用1：1比例绘制A2幅面（横放），在A2图纸幅面内用细实线划分出左侧一个A3幅面，右侧上下两个A4幅面，
如下图所示。

左侧A3幅面画图框及标题栏，用于绘制试题二，右上方的A4幅面画图框及标题栏，用于试题三。

右下方的A4幅面只画图框，用于绘制试题四。

标题栏格式及尺寸见所给式样。

要求：应按国家标准绘制图幅、图框、标题栏，图框要留出装订边，标题栏格式及尺寸见所给式样。

1
2
③ 设置文字样式，在标题栏内填写文字。

3
试题二：绘制立体交叉公路平面图并标注尺寸，比例1：100。

（25分）
4
试题三：采用1：1的比例抄绘组合体的两面投影图，并在侧面投影的位置完成1-1剖面图。

全图不标尺寸，断面材料为混凝土。

（20分）
5
试题四：绘制建筑平面图（40分），要求：
1、按试题一的要求，将“三层平面图”绘制在指定位置上，其中楼梯的详细尺寸见楼梯尺寸示意图（该图仅作为尺寸示意，无须绘制）。

2、绘图比例采用1：100。

3、要求线型、字体、尺寸应符合国家建筑制图相关标准。

不同的图线应放在不同的图层上，尺寸放在单独的图层上。

6。

《计算机绘图》历年真题一、判断题（判断正误,括号内填入：对：√；错：×）1、移动实体时基点必须设定在实体上。

(×)2、在AutoCAD中，用户可通过EXTRUDE命令将二维图形沿指定路径进行拉伸而生成三维实体。

路径与拉伸对象不能共面。

(√)3、用LINE命令绘制折线段或闭合多边形时，其中每一线段均为一个单独的对象。

(√)4、指定圆弧的起始点、终止点和圆弧的半径来绘制圆弧，如果半径值为正，则从起始点到终止点按顺时针方向绘制优弧。

(×)5、用Zoom命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变。

(√)6、轴测图是真正的三维模型，因此能从任意角度进行观察，(×)7、执行LINE命令后在"起始点"提示下，选择"C"选项，将会封闭前面线段。

(×)8、多线中的元素，可有不同的颜色。

(√)9、二维阵列只有矩形方式。

(×)10、使用RECTANGLE命令创建的矩形，其边将总是水平或垂直方向。

(√)11.使用Options对话框对AutoCAD的用户界面和绘图环境进行设置。

从Options对话框的顶部选择System 选项卡，可以打开或关闭绘图区域底部和右侧的滚动条。

（×）12.用键盘在命令行中输入LTS可以改变对象的线型比例。

（√）13.打开Layer properties Manager（图层管理器）对话框后，可以多次按New键，一次可以建多个图层。

（√）14.用FILLET命令在两条平行直线间倒指定半径的圆角时，两平行直线不能被修剪。

（×）15.打开Properties对话框可以把图形上尺寸Ф50±0.3改为Ф60±0.6。

（√）16.使用BLOCK命令创建块，可以用于任何图形中。

（×）17.移动实体时基点必须设定在实体上。

国家职业技能鉴定统一考试一.中级制图员《计算机绘图》测试试卷 B1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为 3.5mm，箭头长度为 3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途0 黑/白实线粗实线1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主左视图，补画俯视图（不标尺寸）。

（30分）4、按标注尺寸1：2抄画零件图，并标全尺寸、技术要求和粗糙度。

（40分）国家职业技能鉴定统一考试中级制图员《计算机绘图》测试试卷 C1、考试要求（10分）（1）设置A3图幅，用粗实线画出边框（400×277），按尺寸在右下角绘制标题栏，在对应框内填写姓名和准考证号，字高7。

（2）尺寸标注按图中格式。

尺寸参数：字高为 3.5mm，箭头长度为 3.5mm，尺寸界限延伸长度为2mm，其余参数使用系统缺省配置，技术要求字体高度5mm。

（3）分层绘图。

图层、颜色、线型要求如下：层名颜色线型用途1 红实线细实线2 洋红虚线虚线3 紫点划线中心线4 兰实线尺寸标注5 兰实线文字其余参数使用系统缺省配置，另外需要建立的图层，考生自行设置。

（4）将所有图形储存在一个文件中，均匀布置在边框线内，存盘前使图框充满屏幕，文件名采用准考证号码。

2、按标注尺寸1：1绘制图形，并标注尺寸。

（20分）3、按标注尺寸1：1抄画主俯视图，补画左视图（不标尺寸）。
