《电子绘图员》职业技能鉴定实践操作试题四

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置相关内容，并设定线型比例。

框线；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，内容真实，如与考生报名资料不符视为作弊，不标注尺寸；4. 作图结果以原文件名保存在考生文件夹中。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

作图结果以原文件名保存。

五、画零件图（附图1）。

（50分）具体要求：1. 画3个视图。

绘图前先打开图形文件A5.dwg，该图已作了必要的设置，可直接在其上作图；2. 按国家标准有关规定，设置机械制图尺寸标注样式（样式名为“机械”）；3. 标注主视图的尺寸与表面结构代号（表面结构代号要使用带属性的块的方法标注，块名为“RA”，属性标签为“RA”，提示为“RA”）；4. 不画图框及标题栏，不用标注标题栏附近的表面结构代号及“未注圆角…”等字样）；5. 作图结果以原文件名保存。

附图1六、将第三角投影视图改为第一角投影视图。

（10分）要求：1．打开A6.dwg，文件中已提供了立体第三角画法的三视图；如附图2所示；2．将立体第三角画法的三视图转换为第一角画法的三视图（主、俯、左视图）；3．完成后仍以A6.dwg为文件名保存在考生文件夹中。

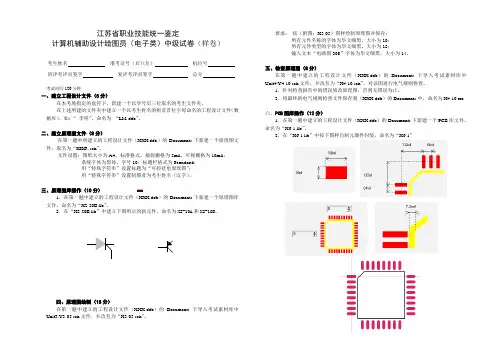

江苏省职业技能统一鉴定计算机辅助设计绘图员（电子类）中级试卷（样卷）考生姓名准考证号（后八位）机位号初评考评员签字复评考评员签字总分考试时间120分钟一、建立工程设计文件（5分）在本考场指定的盘符下，新建一个以学号后三位取名的考生文件夹。

在上述所建的文件夹中建立一个以考生姓名的拼音首位字母命名的工程设计文件（数据库）。

如：“李明”，命名为“LM.ddb”。

二、建立原理图文件（8分）在第一题中所建立的工程设计文件（XXX.ddb）的Documents下新建一个原理图文件，取名为“KKG..sch”。

文件设置：图纸大小为A4，标准格式，捕捉栅格为5mil，可视栅格为10mil；系统字体为黑体、字号10；标题栏格式为Standard；用“特殊字符串”设置标题为“可控硅电原理图”；用“特殊字符串”设置制图者为考生姓名（汉字）。

三、原理图库操作（10分）1．在第一题中建立的工程设计文件（XXX.ddb）的Documents下新建一个原理图库文件，命名为“X2-20B.lib”。

2．在“X2-20B.lib”中建立下图所示的新元件，命名为X2-10A和X2-10B。

四、原理图绘制（15分）在第一题中建立的工程设计文件（XXX.ddb）的Documents下导入考试素材库中Unit3\Y3-05.sch文件，并改名为“X3-05.sch”。

要求：按（附图：X3-05）图样绘制原理图并保存；所有元件名称的字体为华文细黑、大小为10；所有元件类型的字体为华文细黑、大小为12；输入文本“电路图305”字体为华文细黑、大小为14。

五、检查原理图（8分）在第一题中建立的工程设计文件（XXX.ddb）的Documents下导入考试素材库中Unit4\Y4-10.sch文件，并改名为“X4-10.sch”，对该图进行电气规则检查。

1．针对检查报告中的错误修改原理图，直到无错误为止。

2．将最终的电气规则检查文件保存到（XXX.ddb）的Documents中，命名为X4-10.erc.六、PCB图库操作（12分）1．在第一题中建立的工程设计文件（XXX.ddb）的Documents下新建一个PCB库文件，命名为“X6-1.lib”。

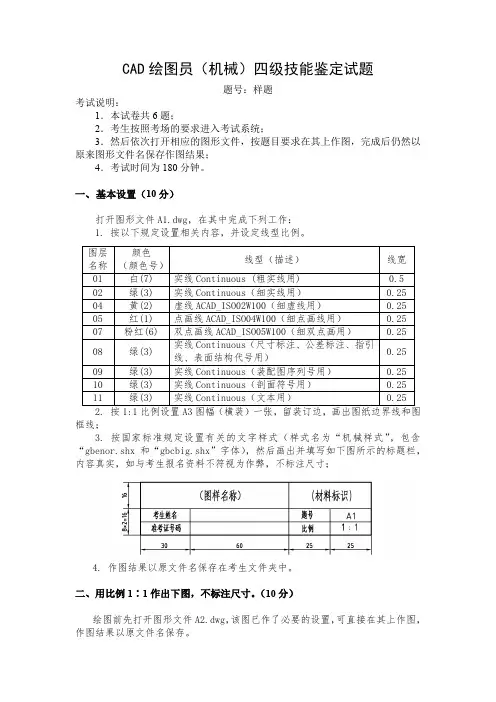

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

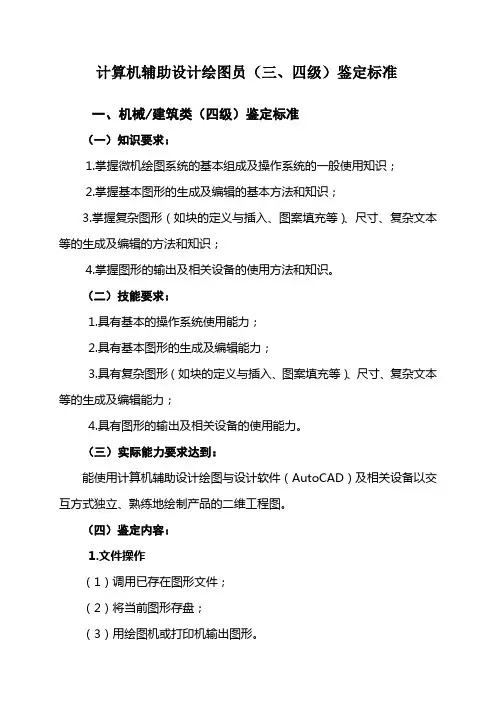

计算机辅助设计绘图员（三、四级）鉴定标准一、机械/建筑类（四级）鉴定标准（一）知识要求：1.掌握微机绘图系统的基本组成及操作系统的一般使用知识；2.掌握基本图形的生成及编辑的基本方法和知识；3.掌握复杂图形（如块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑的方法和知识；4.掌握图形的输出及相关设备的使用方法和知识。

（二）技能要求：1.具有基本的操作系统使用能力；2.具有基本图形的生成及编辑能力；3.具有复杂图形（如块的定义与插入、图案填充等）、尺寸、复杂文本等的生成及编辑能力；4.具有图形的输出及相关设备的使用能力。

（三）实际能力要求达到：能使用计算机辅助设计绘图与设计软件（AutoCAD）及相关设备以交互方式独立、熟练地绘制产品的二维工程图。

（四）鉴定内容：1.文件操作（1）调用已存在图形文件；（2）将当前图形存盘；（3）用绘图机或打印机输出图形。

2.绘制、编辑二维图形（1）绘制点、线、圆、圆弧、多段线等基本图素；绘制字符、符号等图素；绘制复杂图形，如块的定义与插入、图案填充、复杂文本输入；（2）编辑点、线、圆、圆弧、多段线等基本图素，如删除、恢复、复制、变比等；编辑字符、符号等图素；编辑复杂图形，如插入的块、填充的图案、输入的复杂文本等；（3）设置图素的颜色、线型、图层等基本属性；（4）设置绘图界限、单位制、栅格、捕捉、正交等；（5）标注长度型、角度型、直径型、半径型、旁注型、连续型、基线型尺寸；修改以上各种类型的尺寸；标注尺寸公差。

二、电子类中级鉴定标准（一）知识要求：1．掌握微机系统的基本组成及操作系统的一般使用知识；2．掌握基本电子电路及印刷电路板的基本知识。

3．掌握基本原理图、PCB图的生成及绘制的基本方法和知识；4．掌握复杂原理图、PCB图（如层次电路、单面板）的生成及绘制的方法和知识；5．掌握图形的输出及相关设备的使用方法和知识。

（二）技能要求：1．具有基本的操作系统使用能力；2．具有基本原理图、PCB图的生成及绘制的能力；2 计算机辅助设计应用技能培训和鉴定标准3．具有复杂原理图、PCB图（如层次电路、单面板）的生成及绘制的能力；4、具有图形的输出及相关设备的使用能力。

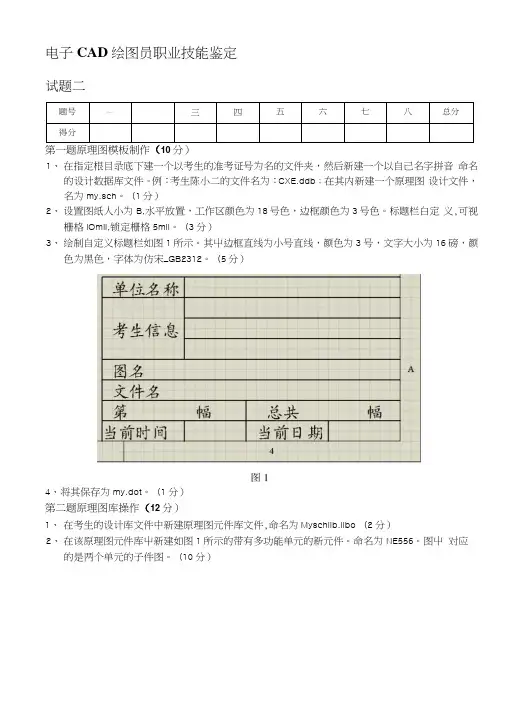

电子CAD绘图员职业技能鉴定试题二第一题原理图模板制作（10分）1、在指定根目录底下建一个以考生的准考证号为名的文件夹，然后新建一个以自己名字拼音命名的设计数据库文件。

例：考生陈小二的文件名为：CXE.ddb；在其内新建一个原理图设计文件，名为my.sch。

（1分）2、设置图纸人小为B,水平放置，工作区颜色为18号色，边框颜色为3号色。

标题栏白定义,可视栅格lOmil,锁定栅格5mil。

（3分）3、绘制自定义标题栏如图1所示。

其屮边框直线为小号直线，颜色为3号，文字大小为16 磅，颜色为黑色，字体为仿宋_GB2312。

（5分）4、将其保存为my.dot。

（1分）第二题原理图库操作（12分）1、在考生的设计库文件中新建原理图元件库文件,命名为Myschlib.libo （2分）2、在该原理图元件库屮新建如图1所示的带有多功能单元的新元件。

命名为NE556。

图屮对应的是两个单元的子件图。

（10分）第三题PCB 库操作（18分） 1、 在考生的设计库文件中新建PCB 元件库文件,命名为MyPCBlib.libo （2分）2、 按照图2所示创婕元件封装，命名为PLUG1,其屮两个焊盘之间的间距为SOOmil,外形 轮丿郭半圆的半径为SOmilo （6分）3、 按照图3所示创建元件封装，命名为TRANS,其屮焊盘之间的间距为500mil a （10分）第四题原理图绘制（30分）1、 在考生的设计数据库文件屮新建原理图文件，命名为：testl.sch.2、 调用模板my.dotc图2 图3注意：图中各元件和元件封装:Lib RefDesignator I^art Type Footprint CAP C2, C3, C4 0. Olu RADO. 3 RES1 Rl, R2 IM AXIALO. 5 ELECTRO1 Cl 100u RB. 2/. 4 RES1 R3 390 AXIALO.4 BR1DGE1 DI BR1DGE1 D-46 DIODE 1)2 DIODE I)IODEO. 4 LED1 D3 LED RB. 2/. 1 PLUGSOCKET P3, P4 PLUGSOCKET PLUG1 TRANS1T1TRANS1TRI元件库：U1 需要自己绘制,D3 在 sim. ddb 中的 DIODE. Lib,其余元件在 Miscellaneous Devices, ddb封装库：大部分封装在 Advpcb.ddb 中的 Pcb Footprints.lib 屮，另右 部分在 International Rectitiers.libo PLUG1 和TRI 自己制作。

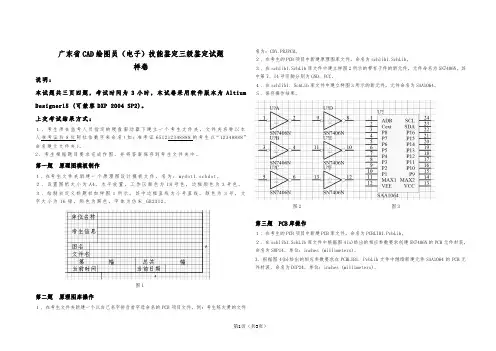

广东省CAD绘图员（电子）技能鉴定三级鉴定试题样卷说明：本试题共三页四题，考试时间为3小时，本试卷采用软件版本为Altium Designer15 (可兼容DXP 2004 SP2)。

上交考试结果方式：１、考生须在监考人员指定的硬盘驱动器下建立一个考生文件夹，文件夹名称以本人准考证后8位阿拉伯数字来命名（如：准考证651212348888的考生以“12348888”命名建立文件夹）。

2、考生根据题目要求完成作图，并将答案保存到考生文件夹中。

第一题原理图模板制作１、在考生文件夹新建一个原理图设计模板文件，名为：mydot1.schdot。

２、设置图纸大小为A4，水平放置，工作区颜色为18号色，边框颜色为3号色。

３、绘制自定义标题栏如样图1所示。

其中边框直线为小号直线，颜色为3号，文字大小为16磅，颜色为黑色，字体为仿宋_GB2312。

图1第二题原理图库操作１、在考生文件夹新建一个以自己名字拼音首字母命名的PCB项目文件。

例：考生陈大勇的文件名为：CDY.PRJPCB。

２、在考生的PCB项目中新建原理图库文件，命名为schlib1.SchLib。

３、在schlib1.SchLib库文件中建立样图2所示的带有子件的新元件，元件命名为SN7406N。

其中第7、14号引脚分别为GND、VCC。

４、在schlib1. SchLib库文件中建立样图3所示的新元件，元件命名为SAA1064。

５、保存操作结果。

图2 图3第三题 PCB库操作１、在考生的PCB项目中新建PCB库文件，命名为PCBLIB1.PcbLib。

２、在schlib1.SchLib库文件中根据图4(a)给出的相应参数要求创建SN7406N的PCB元件封装，命名为SOP14。

单位：inches (millimeters)。

3、根据图4(b)给出的相应参数要求在PCBLIB1. PcbLib文件中继续新建元件SAA1064的PCB元件封装，命名为DIP24。

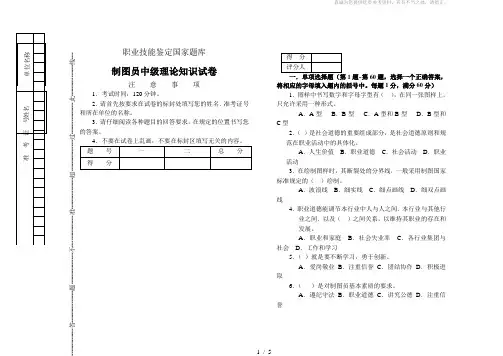

一．单项选择题（第1题~第60题，选择一个正确答案，将相应的字母填入题内的括号中。

每题1分，满分60分）1．图样中书写数字和字母字型有（ ），在同一张图样上，只允许采用一种形式。

A ．A 型B ．B 型C ．A 型和B 型D ．B 型和C 型2．（ ）是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A ．人生价值B ．职业道德C ．社会活动D ．职业活动3．在绘制图样时，其断裂处的分界线，一般采用制图国家标准规定的（ ）绘制。

A ．波浪线B ．细实线C ．细点画线D ．细双点画线4．职业道德能调节本行业中人与人之间．本行业与其他行业之间．以及（ ）之间关系，以维持其职业的存在和发展。

A ．职业和家庭B ．社会失业率C ．各行业集团与社会 D ．工作和学习5．（ ）就是要不断学习，勇于创新。

A ．爱岗敬业B ．注重信誉C ．团结协作D ．积极进取6．（ ）是对制图员基本素质的要求。

A ．遵纪守法B ．职业道德C ．讲究公德D ．注重信誉7．制图国标规定，图纸优先选用的（）代号为5种。

A．基本幅面B．图框格式C．图线线型D．字体高度8．制图国标规定，图纸的标题栏（）配置在图框的右下角位置。

A．不得B．不必C．必须D．可以9．六个基本视图的投影关系是（）视图高平齐。

A．主、俯、后、右B．主、俯、后、仰C．主、俯、右、仰D．主、左、右、后10．某图纸选用7号字体，该字体宽度应为（）mm。

A．2/7 B．7/2 C．2/7 D．7/211．图纸中（）字头向右倾斜，与水平基线成75°角。

A．斜字体B．直体字C．汉字D．字体12．尺寸线终端形式有（）两种形式。

A．箭头和圆点B．箭头和斜线C．圆圈和圆点D．粗线和细线13．尺寸线不能用其它图线代替，一般也（）与其它图线重合或画在其延长线上。

A．不得B．可以C．允许D．必须14．平行投影法包括：正投影和（）。

A．水平投影B．侧投影C．中心投影D．斜投影15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把（）断开。

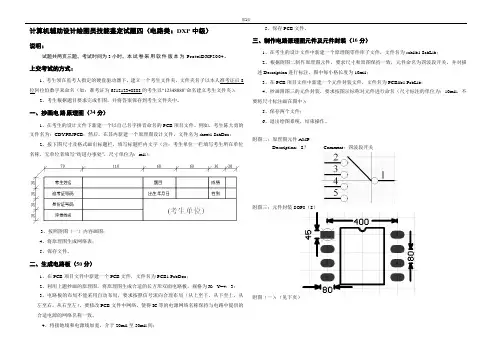

计算机辅助设计绘图员技能鉴定试题四（电路类：DXP中级）说明：试题共两页三题，考试时间为3小时，本试卷采用软件版本为ProtelDXP2004。

上交考试的方式：1、考生须在监考人指定的硬盘驱动器下，建立一个考生文件夹，文件夹名子以本人准考证后8位阿拉伯数字来命名（如：准考证为651212348888的考生以“12348888”命名建立考生文件夹）；2、考生根据题目要求完成作图，并将答案保存到考生文件夹中。

一、抄画电路原理图（34分）1、在考生的设计文件下新建一个以自己名字拼音命名的PCB项目文件。

例如，考生陈大勇的文件名为：CDY.PRJPCB；然后，在其内新建一个原理图设计文件，文件名为sheet1.SchDoc；2、按下图尺寸及格式画出标题栏，填写标题栏内文字（注：考生单位一栏填写考生所在单位名称，无单位者填写“街道办事处”，尺寸单位为：mil）；3、按照附图（一）内容画图；4、将原理图生成网络表；5、保存文件。

二、生成电路板（50分）1、在PCB项目文件中新建一个PCB文件，文件名为PCB1.PcbDoc；2、利用上题抄画的原理图，将原理图生成合适的长方形双面电路板，规格为X：Y=4：3；3、电路板的布局不能采用自动布局，要求按照信号流向合理布局（从上至下，从下至上，从左至右，从右至左）。

要修改PCB文件中网络，使得IC等的电源网络名称保持与电路中提供的合适电源的网络名称一致。

4、将接地线和电源线加宽，介于20mil至50mil间；5、保存PCB文件。

三、制作电路原理图元件及元件封装（16分）1、在考生的设计文件中新建一个原理图零件库子文件，文件名为schlib1.SchLib；2、根据附图二制作原理图元件，要求尺寸和原图保持一致，元件命名为四波段开关，并对描述Description进行标注，图中每小格长度为10mil；3、在PCB项目文件中新建一个元件封装文件，文件名为PCBlib1.PcbLib；4、抄画附图三的元件封装，要求按图示标称对元件进行命名（尺寸标注的单位为：10mil，不要将尺寸标注画在图中）；5、保存两个文件；6、退出绘图系统，结束操作。

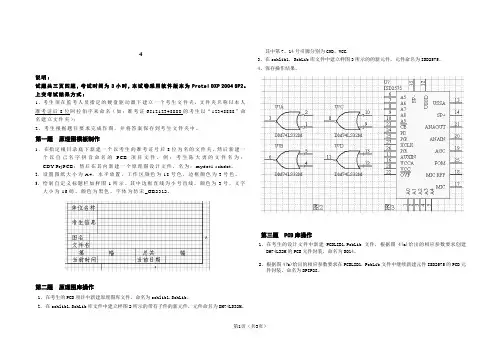

4说明：试题共三页四题，考试时间为3小时，本试卷采用软件版本为Protel DXP 2004 SP2。

上交考试结果方式：1、考生须在监考人员指定的硬盘驱动器下建立一个考生文件夹，文件夹名称以本人准考证后8位阿拉伯字来命名（如：准考证651212348888的考生以“12348888”命名建立文件夹）；2、考生根据题目要求完成作图，并将答案保存到考生文件夹中。

第一题原理图模板制作1、在指定根目录底下新建一个以考生的准考证号后8位为名的文件夹，然后新建一个以自己名字拼音命名的PCB项目文件。

例：考生陈大勇的文件名为：CDY.PrjPCB；然后在其内新建一个原理图设计文件，名为：mydot1.schdot。

2、设置图纸大小为A4，水平放置，工作区颜色为18号色，边框颜色为3号色。

3、绘制自定义标题栏如样图1所示。

其中边框直线为小号直线，颜色为3号，文字大小为16磅，颜色为黑色，字体为仿宋_GB2312。

第二题原理图库操作1、在考生的PCB项目中新建原理图库文件，命名为schlib1.SchLib。

2、在schlib1.SchLib库文件中建立样图2所示的带有子件的新元件，元件命名为DM74LS32M。

其中第7、14号引脚分别为GND、VCC.3、在schlib1. SchLib库文件中建立样图3所示的的新元件，元件命名为ISD2575。

4、保存操作结果。

第三题 PCB库操作1、在考生的设计文件中新建PCBLIB1.PcbLib文件，根据图4(a)给出的相应参数要求创建DM74L32M的PCB元件封装，命名为SO14。

2、根据图4(b)给出的相应参数要求在PCBLIB1. PcbLib文件中继续新建元件ISD2575的PCB元件封装，命名为DPIP28。

图4(a)图4(b)第四题制图1、将样图5所示的原理图改画成层次电路图，要求所有父图和子图均调用第一题所做的模板“mydot1.schdot”，标题栏中各项内容均要从文档选项参数选项卡中输入或自动生成，其中在organization中输入单位名称，address1中输入考生姓名，address2中输入身份证号码，address3中输入准考证号码等。
