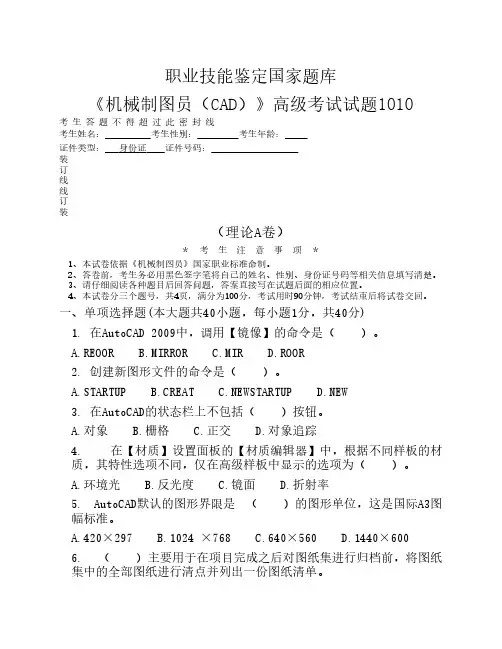

CAD绘图员(机械)四级技能鉴定试题

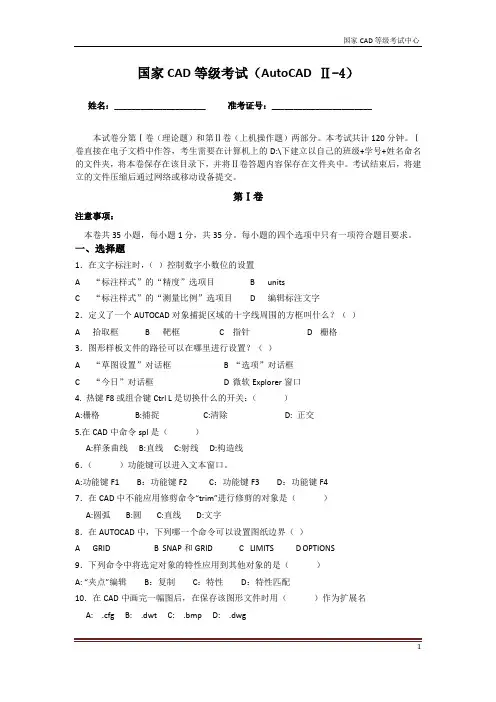

国家CAD等级考试（AutoCAD Ⅱ-4）姓名：_____________________ 准考证号：_______________________本试卷分第Ⅰ卷（理论题）和第Ⅱ卷（上机操作题）两部分。

本考试共计120分钟。

Ⅰ卷直接在电子文档中作答，考生需要在计算机上的D:\下建立以自己的班级+学号+姓名命名的文件夹，将本卷保存在该目录下，并将Ⅱ卷答题内容保存在文件夹中。

考试结束后，将建立的文件压缩后通过网络或移动设备提交。

第Ⅰ卷注意事项：本卷共35小题，每小题1分，共35分。

每小题的四个选项中只有一项符合题目要求。

一、选择题1．在文字标注时，（）控制数字小数位的设置A “标注样式”的“精度”选项目B unitsC “标注样式”的“测量比例”选项目D 编辑标注文字2．定义了一个AUTOCAD对象捕捉区域的十字线周围的方框叫什么？（）A 拾取框B 靶框C 指针D 栅格3．图形样板文件的路径可以在哪里进行设置？（）A “草图设置”对话框B “选项”对话框C “今日”对话框D 微软Explorer窗口4. 热键F8或组合键Ctrl L是切换什么的开关：（）A:栅格B:捕捉C:清除D: 正交5.在CAD中命令spl是（）A:样条曲线 B:直线C:射线 D:构造线6．（）功能键可以进入文本窗口。

A:功能键F1 B：功能键F2 C：功能键F3 D：功能键F47．在CAD中不能应用修剪命令“trim”进行修剪的对象是（）A:圆弧B:圆C:直线 D:文字8．在AUTOCAD中，下列哪一个命令可以设置图纸边界（）A GRIDB SNAP和GRIDC LIMITSD OPTIONS9．下列命令中将选定对象的特性应用到其他对象的是（）A: “夹点”编辑B：复制C：特性D：特性匹配10．在CAD中画完一幅图后，在保存该图形文件时用（）作为扩展名A: .cfg B: .dwt C: .bmp D: .dwg11．按比例改变图形实际大小的命令是：A: QFFSET B：ZOOM C：SCALE D：STRETCH12. 用阵列命令“array”阵列对象时有以下阵列类型：（）A:曲线阵列和直线阵列B:矩形阵列和环形阵列C:正多边形阵列和环形阵列D:环形阵列和椭圆形阵列绘制如图1所示的皮带轮，完成题13到17：图 113. 图中圆的半径是（）A．17.03 B．16.32 C．17.32 D．17.1114．图中正七边形的边长为（）A．15.03 B．15.04 C．16.04 D．16.0315. 图中B点相对A点的坐标是（）A．（31.42，14.65）B．（30.43，14.65）C．（30.63，15.65）D．（35.43，15.65）16. 图中线段CD相对X轴的夹角是（）度A．76 B．75 C．77 D．7417. 图中线段CD的长度是（）A．33.77 B．34.75 C．37.77 D．17.5418．在CAD中在圆上捕捉圆心时,靶框应该是放在( )A:圆外 B:圆内C:圆心 D:圆周上19．从选择的选择集中去除对象，可以按住以下哪个键进行去除对象选择：（）20．在设置单位精度的过程中，最多可设置小数点后（）位。

一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。

A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。

A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。

A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。

A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。

A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。

A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。

A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。

A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。

A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

绘图员题库试题及答案一、单选题1. 绘图中常用的比例尺是：A. 1:1000B. 1:500C. 1:200D. 1:100答案：ABCD（根据具体绘图需求选择）2. 以下哪个不是AutoCAD软件的基本绘图命令？A. LineB. CircleC. RectangleD. Fillet答案：D（Fillet是圆角命令，不是基本绘图命令）3. 在绘图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 千克答案：D（千克是质量单位，不是长度单位）二、多选题1. 绘图员在进行图纸校对时，需要关注以下哪些方面？A. 图纸的完整性B. 图纸的比例C. 图纸的清晰度D. 图纸的准确性答案：ABCD2. 在使用CAD软件进行绘图时，以下哪些操作可以提高绘图效率？A. 使用快捷键B. 使用图层管理C. 使用块和属性D. 手动绘制每一个细节答案：ABC（手动绘制每一个细节会降低效率）三、判断题1. 在AutoCAD中，使用“M”命令可以移动对象。

（对）2. 绘图员在绘制建筑图纸时，不需要考虑材料的物理特性。

（错）3. 绘图员在进行图纸输出时，应选择正确的打印比例以保证图纸的可读性。

（对）四、简答题1. 请简述绘图员在绘制图纸时应注意的三个基本原则。

答：绘图员在绘制图纸时应注意以下三个基本原则：- 准确性：确保所有尺寸、比例和细节都准确无误。

- 清晰性：图纸应清晰易读，避免模糊不清的线条和标记。

- 规范性：遵循行业标准和规范，确保图纸的专业性和通用性。

2. 请简述AutoCAD中图层的作用及其重要性。

答：AutoCAD中图层的作用是组织和管理图纸中的不同元素。

图层可以设置不同的颜色、线型和线宽，便于区分和选择。

图层的重要性在于：- 提高绘图效率：通过分层管理，可以快速选择和修改特定元素。

- 增强图纸可读性：合理使用图层可以使得图纸更加清晰有序。

- 便于图纸修改：在修改图纸时，可以只针对特定图层进行操作，避免影响其他元素。

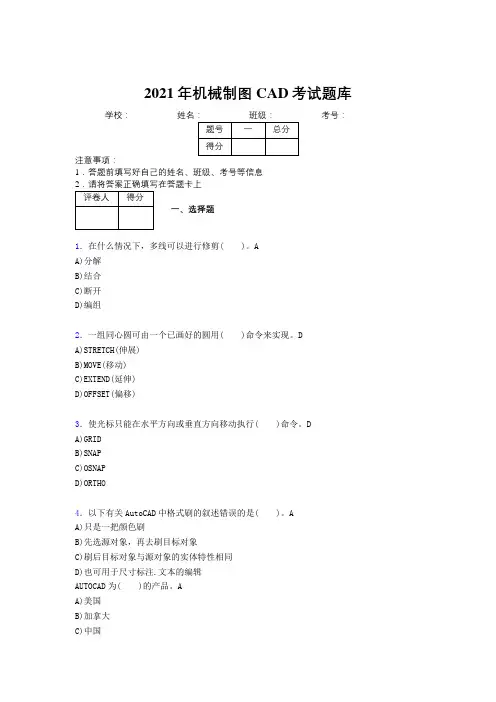

2021年机械制图CAD考试题库学校：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息一、选择题1．在什么情况下，多线可以进行修剪( )。

AA)分解B)结合C)断开D)编组2．一组同心圆可由一个已画好的圆用( )命令来实现。

DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)3．使光标只能在水平方向或垂直方向移动执行( )命令。

DA)GRIDB)SNAPC)OSNAPD)ORTHO4．以下有关AutoCAD中格式刷的叙述错误的是( )。

AA)只是一把颜色刷B)先选源对象，再去刷目标对象C)刷后目标对象与源对象的实体特性相同D)也可用于尺寸标注.文本的编辑AUTOCAD为( )的产品。

AA)美国B)加拿大C)中国5．在AutoCAD系统中，每一个图形实体都有?图形属性( )。

CA)层，线型B)层，颜色C)层，颜色，线型D)层，字型，颜色AutoCAD系统中，命令行与文本窗口切换的快捷键为( )。

AA)F2B)F6C)F9D)F8Spline(样条曲线)命令不能使用下面的?命令进行编辑( )。

DA)EraseB)MoveC)TrimD)Explode6．若要计算某个图形区域的面积应使用的命令是( )。

AA)AREAB)DREAC)BREAD)DISTANCE7．下面哪种对象不能用于OFFSET偏移命令 ( )。

DA)直线B)多边形C)样条曲线D)面域8．A)bp3B)stbC)ctbD)pcp9．执行( )功能，Enter键和Space键功能不同。

DA)InsertB)ImageC)ADC10．绘制多段线的命令是( )。

BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。

CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。

BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标11．拉伸命令的快捷键是( )。

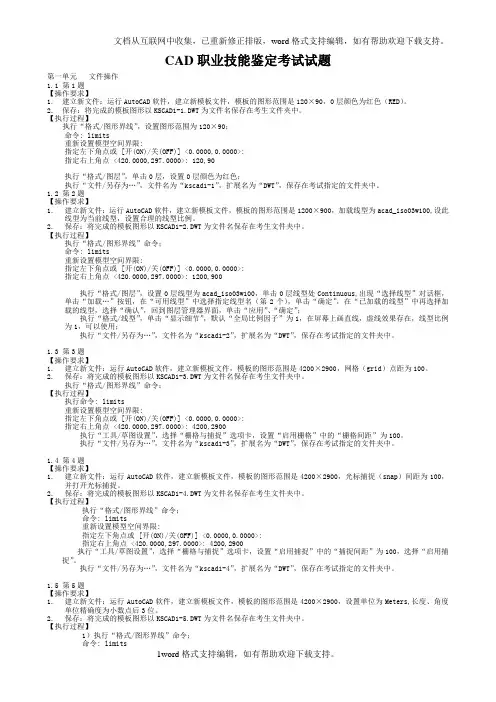

CAD职业技能鉴定考试试题第一单元文件操作1.1 第1题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2.保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在考生文件夹中。

【执行过程】执行“格式/图形界线”，设置图形范围为120×90；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 120,90执行“格式/图层”，单击0层，设置0层颜色为红色；执行“文件/另存为…”，文件名为“kscad1-1”，扩展名为“DWT”，保存在考试指定的文件夹中。

1.2 第2题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100,设此线型为当前线型，设置合理的线型比例。

2.保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在考生文件夹中。

【执行过程】执行“格式/图形界线”命令；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 1200,900执行“格式/图层”，设置0层线型为acad_iso03w100，单击0层线型处Continuous,出现“选择线型”对话框，单击“加载…”按钮，在“可用线型”中选择指定线型名（第2个），单击“确定”，在“已加载的线型”中再选择加载的线型，选择“确认”，回到图层管理器界面，单击“应用”、“确定”；执行“格式/线型”，单击“显示细节”，默认“全局比例因子”为1，在屏幕上画直线，虚线效果存在，线型比例为1，可以使用；执行“文件/另存为…”，文件名为“kscad1-2”，扩展名为“DWT”，保存在考试指定的文件夹中。

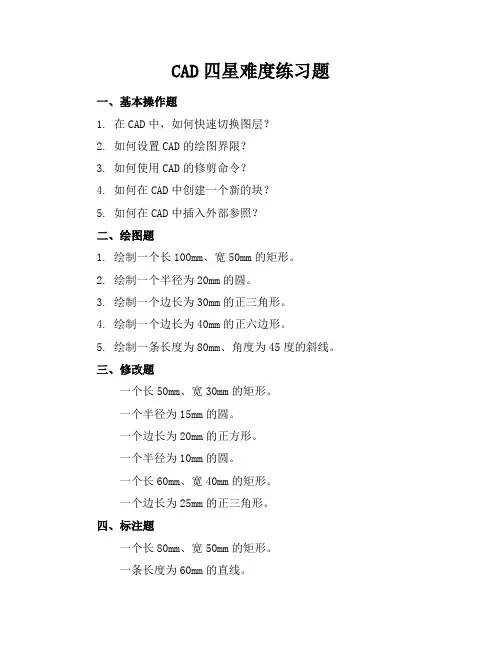

CAD四星难度练习题一、基本操作题1. 在CAD中，如何快速切换图层？2. 如何设置CAD的绘图界限？3. 如何使用CAD的修剪命令？4. 如何在CAD中创建一个新的块？5. 如何在CAD中插入外部参照？二、绘图题1. 绘制一个长100mm、宽50mm的矩形。

2. 绘制一个半径为20mm的圆。

3. 绘制一个边长为30mm的正三角形。

4. 绘制一个边长为40mm的正六边形。

5. 绘制一条长度为80mm、角度为45度的斜线。

三、修改题一个长50mm、宽30mm的矩形。

一个半径为15mm的圆。

一个边长为20mm的正方形。

一个半径为10mm的圆。

一个长60mm、宽40mm的矩形。

一个边长为25mm的正三角形。

四、标注题一个长80mm、宽50mm的矩形。

一条长度为60mm的直线。

一个半径为25mm的圆。

一个直径为40mm的圆。

一个角度为45度的角。

一个角度为120度的角。

五、综合题1. 绘制并标注一个长120mm、宽80mm的矩形，矩形内有一个半径为20mm的圆。

2. 绘制并标注一个边长为50mm的正方形，正方形内有一个边长为30mm的正三角形。

3. 绘制并标注一个直径为80mm的圆，圆内有一个边长为40mm的正六边形。

4. 绘制并标注一个长150mm、宽100mm的矩形，矩形内有一条长度为60mm、角度为30度的斜线。

六、图层管理题1. 如何在CAD中创建一个新的图层，并将其命名为“轮廓线”？2. 如何将当前所有对象的图层更改为“中心线”？3. 如何关闭除“标注”图层以外的所有图层？4. 如何设置“文字”图层的线型为Continuous，颜色为红色？5. 如何冻结“辅助线”图层，使其不在绘图区域显示？七、块与属性题1. 如何创建一个带有属性的块，属性包括零件编号和零件名称？2. 如何编辑已插入图块中的属性值？3. 如何通过属性值快速选择相同类型的块？4. 如何将多个块合并为一个块？5. 如何在插入块时调整其比例和旋转角度？八、文字与表格题1. 如何在CAD中添加单行文字注释？2. 如何在CAD中创建多行文字说明？3. 如何设置文字样式，包括字体、大小和效果？4. 如何在CAD中创建一个简单的表格？5. 如何在表格中添加和编辑数据？九、尺寸标注题1. 如何在CAD中使用对齐标注来标注一个斜面的尺寸？2. 如何为圆弧添加半径标注？3. 如何设置标注样式，包括箭头样式、文字位置和尺寸线颜色？4. 如何快速修改多个标注的尺寸文本？5. 如何在CAD中创建连续标注？十、打印与输出题1. 如何设置CAD的打印区域？2. 如何在打印时设置图纸的比例？3. 如何在打印预览中调整图纸的位置？4. 如何将CAD图纸导出为PDF格式？5. 如何将CAD图纸导出为图片格式（如JPG、PNG）？答案一、基本操作题1. 通过图层下拉列表或图层工具栏切换图层。

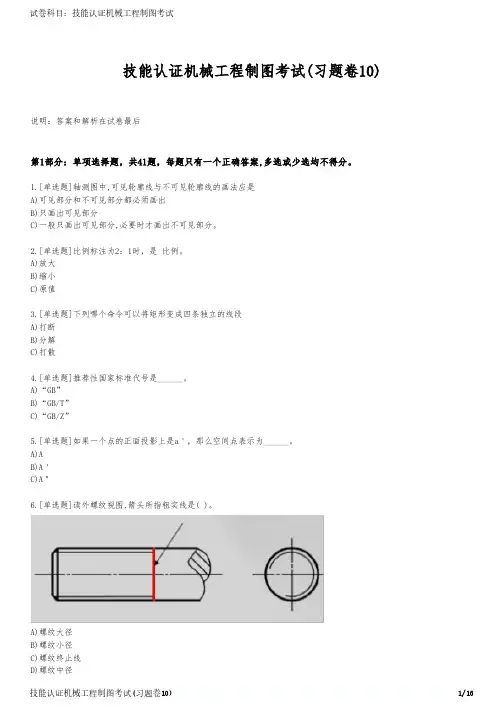

技能认证机械工程制图考试(习题卷10)说明：答案和解析在试卷最后第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。

2.[单选题]比例标注为2：1时，是 比例。

A)放大B)缩小C)原值3.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散4.[单选题]推荐性国家标准代号是______。

A)“GB”B)“GB/T”C)“GB/Z”5.[单选题]如果一个点的正面投影上是a＇，那么空间点表示为______。

A)AB)A＇C)A＂6.[单选题]读外螺纹视图,箭头所指粗实线是( )。

A)螺纹大径B)螺纹小径C)螺纹终止线D)螺纹中径7.[单选题]两直线相交，其三面投影一定（ ）A)平行B)相交C)重合D)交叉8.[单选题]在同一图样中，粗线、细线的宽度比例应为（ ）。

A)2:1B)1:2C)1:3D)4:19.[单选题]。

正垂面在水平投影面的投影特性为（ ）。

A)收缩B)积聚性C)显示性D)垂直性10.[单选题]（ ）的两直线的同面投影可能有一组或两组同面投影相互平行，决不可能出现三组同面投影都互相平行A)相交B)平行C)交叉D)不能确定11.[单选题]当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单（ ）。

A)LOADB)NEWC)OPEND)MENU12.[单选题]下列局部剖视图中,正确的画法是A)AB)BC)CD)D13.[单选题]螺纹代号M24×2中的特征代号M是指( )。

A)锯齿形螺纹B)梯形螺纹C)普通螺纹D)管螺纹14.[单选题]六个基本视图中最常用的是（ ）视图A)主，右，仰B)主，俯，左C)后，右，仰D)主，左，仰15.[单选题]尺寸标注时，如果没有标明尺寸的单位，那么该尺寸的单位应该是（ ）。

机械制图与CAD考试和答案一、单项选择题（每题2分，共20分）1. 机械制图中，尺寸线应（）。

A. 与被标注的线段平行B. 与被标注的线段垂直C. 与被标注的线段相交D. 与被标注的线段成45°角答案：A2. 在CAD中，创建直线的快捷键是（）。

A. LB. CC. MD. O答案：A3. 机械制图中，局部放大图的比例应与原图的比例（）。

A. 相同B. 不同C. 可以相同也可以不同D. 无关系答案：B4. 在CAD中，创建圆的快捷键是（）。

A. CB. LC. AD. O答案：A5. 机械制图中，中心线通常用于表示（）。

A. 轴线B. 表面C. 孔D. 槽答案：A6. 在CAD中，创建矩形的快捷键是（）。

A. RB. CC. MD. O答案：A7. 机械制图中，尺寸标注应（）。

A. 放在图的中心B. 放在图的边缘C. 放在图的任何位置D. 放在图的上方答案：B8. 在CAD中，创建多边形的快捷键是（）。

A. PB. LC. MD. O答案：A9. 机械制图中，虚线通常用于表示（）。

A. 可见轮廓线B. 不可见轮廓线C. 中心线答案：B10. 在CAD中，创建圆弧的快捷键是（）。

A. AB. CC. LD. O答案：A二、多项选择题（每题3分，共30分）11. 机械制图中，以下哪些线型用于表示轴线（）。

A. 细实线B. 粗实线C. 虚线答案：D12. 在CAD中，以下哪些命令用于修改对象（）。

A. MOVEB. COPYC. MIRRORD. ARRAY答案：A, C13. 机械制图中，以下哪些符号用于表示孔（）。

A. ∅B. ⊕C. ⊙D. ○答案：A, B14. 在CAD中，以下哪些命令用于创建二维图形（）。

A. LINEB. CIRCLEC. SPLINED. 3DFACE答案：A, B15. 机械制图中，以下哪些符号用于表示表面粗糙度（）。

A. ∇B. ∅C. ⊕D. ⊙答案：A16. 在CAD中，以下哪些命令用于创建三维图形（）。

2020年机械制图AUTOCAD考试选择题库388题【含答案】一、选择题1．在进行单行文字输入时，修改其对正方式，其中的“调整”选项用来( )。

AA)指定文字由两点和高度定义的方向，布满指定的区域B)通过指定基线端点来指定文字基线端点来指定文字的高度和方向C)从基线的水平中点和指定高度的垂直中点上对齐D)使文字在基线的水平中点和指定高度的垂直中点上对齐2．A)保存修改的图形B)删除块的全部参照C)输出块的定义D)给块定义属性3．绘制多段线的命令是( )。

BA)LINEB)PLINEC)XLINED)MLINEAUTOCAD的层不可以改名的是( )。

CA)1图层B)第二图层C)0层D)任意层UCS是AUTOCAD中的( )。

BA)世界坐标B)用户自定义坐标C)视图坐标D)父系坐标4．〔命令行〕对话框与绘图窗口切换的快捷键是( )。

BA)F1B)F2C)F4D)F75．样条曲线不能用下面的(D )命令进行编辑A)删除B)移动C)修剪D)分解AUTOCAD系统为我们提供了两个虚拟的计算机绘图设计空间是( A )A)模型空间和图纸空间B)模型空间和绘图空间C)图纸空间和绘图空间D)打印空间和图纸空间6．当光标处于绘图区内，使用( C )可调用一次性特殊点捕捉光标菜单A)TAB＋鼠标器右键单击B)TLT＋鼠标器右键单击C)SHIFT＋鼠标器右键单击D)鼠标器右键单击CAD中自动保存时，临时文件的扩展名为( D )A)DWGB)DWTC)DLLD)AC$7．一组同心圆可由一个已画好的圆用( )命令来实现。

DA)STRETCH(伸展)B)MOVE(移动)C)EXTEND(延伸)D)OFFSET(偏移)8．使光标只能在水平方向或垂直方向移动执行( )命令。

DA)GRIDB)SNAPC)OSNAPD)ORTHO9．下述哪个是正确的制作属性块操作过程( )。

DA)画好图形→使用ATTEDEF命令定义属性→使WBLODK制成全局块B)画好图形→使用ATTEDIT命令定义属性→使WBLODK制成全局块C)画好图形→使用ATTEDIT命令定义属性→使用BLOCK制成块D)以上都不对AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR(切点+切点+半径)方式可画出与其它两实体(直线.弧或圆等)相切的圆。

计算机辅助设计高级绘图员技能鉴定试题机械类第一卷题号： CADH2-14考试说明：1.技能鉴定分两试卷进行，本试卷为第一试卷，考试时间为3小时。

2.在做题之前，考生必须在C盘上建立文件夹，文件夹名称为考生准考证号码的后七位。

在考生文件夹内，建立二个文件夹，名称分别为1、2。

1文件夹用于保存第一卷文件，2文件夹用于保存第二卷文件。

3.本考试使用的文件已存在C:\CADH1-14 中，请考生将其复制到考生文件夹中，以备后用。

4.所有图纸的标题栏各栏目均要填写,未填写完整的题不评分。

一．绘制二维图形及补画第三个视图（25分）要求：1. 请打开CADH1-14-1.dwg文件，根据已给物体的二个视图，在指定的位置上画出它的俯视图。

2. 作图要准确，符合国家标准的规定，投影关系要正确。

3. 完成后，仍以CADH1-14-1.dwg为文件名存入考生文件夹的1文件夹中。

二绘制二维图形及补画第三个视图，并作剖视。

（25分）要求：1. 请打开CADH1-14-2.dwg文件，根据已给物体的二个视图，在指定的位置上画出它的A-A剖视图。

2. 作图要准确，符合国家标准的规定，投影关系要正确。

3. 完成操作后，以CADH1-14-2.dwg为文件名存入考生文件夹的1文件夹中。

三由装配图画零件图（50分）题号CADH1-14-3所示为一千斤顶的装配图。

要求:1. 请打开CADH1-14-3.dwg文件，根据所给的装配图，拆画出螺旋杆（3）、螺套（6）及底座（7）的零件图，装配图上没有提供的资料，应自行设定。

2. 设置一个A3图幅的布局，以底座命名这个布局。

将底座零件图以1:1 比例放置其中；设置一个A4图幅的布局，以螺旋杆命名这个布局。

将螺旋杆零件图以1:1 比例放置其中；设置一个A4图幅的布局，以螺套命名这个布局。

将螺套零件图以1:1 比例放置其中。

并标注各零件尺寸、公差代号、表面粗糙度代号，数值自定。

3. 各零件图如需要作合适的剖视图、断面图。

河南省职业技能等级认定试卷制图员（机械）技能等级认定四级技能考核试卷样题标准答案一、基本设置（10分）1.图层设置3分，缺漏、错误每处扣0.5分，扣完为止。

2.按国家标准规定的A4幅面尺寸画出图纸边界线及图框线，竖放，留装订边，绘图比例1：l ；（2分，图幅尺寸错扣1分，没留装订边扣0.5分，图幅竖横方向错扣0.5分。

）3.按国家标准规定设置有关的文字样式，样式名为“机械样式”，包含“gbeitc.shx”和“gbcbig.shx”字体，按题1图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题文字及相关内容。

（4分，标题栏在图幅中位置错扣1分，标题栏尺寸、线型错漏，每处扣0.5分，文字样式设置错扣1分，文字错漏每处扣0.5，扣完为止。

）4.以E0-1为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。

(1分）题1图二、用比例1∶1作出图2，并标注尺寸。

（20分）1.用题一设置的图层画图，绘图比例1：1。

2.不标注尺寸。

3.以E0-2为文件名，把完成的图形存储在所建立的考生目录文件夹内。

（图形尺寸、结构绘错，每处扣2分，线型每错一处扣1分，保存文件名称错扣2分，扣完为止。

）三、拆画零件图。

（20分）1．根据所给的弹性辅助支承装配图拆画出零件3底座零件图。

（12分，表达方案不限，以清晰为准，结构绘制错误或者缺漏表达每处扣1分,线型错每处扣0.5分，中心线伸出轮廓3-5毫米未符合国家标准每处扣0.5分，扣完为止；）2.图纸幅A4，零件图要素要齐全，尺寸标注仅标注试卷上所示的总体、定位及特殊性能尺寸，装配图上没有提供的其他要素等，应自行设定。

（6分，图纸幅面用错扣1分，尺寸每错漏一个扣0.5分，扣完为止）3.作图结果以E0-3为文件名保存。

（2分）四、抄画零件图（30分）1.用题一设置的图层抄画下图，图幅为A3,不留装订边，横放，绘图比例1：1。

（18分，主视图8分、左视图6分、俯视图4分、图形结构、线型每错一处扣0.5分，扣完为止）2.标注主视图尺寸及表面结构符号。
