CAD制图员四级技能鉴定理论试题

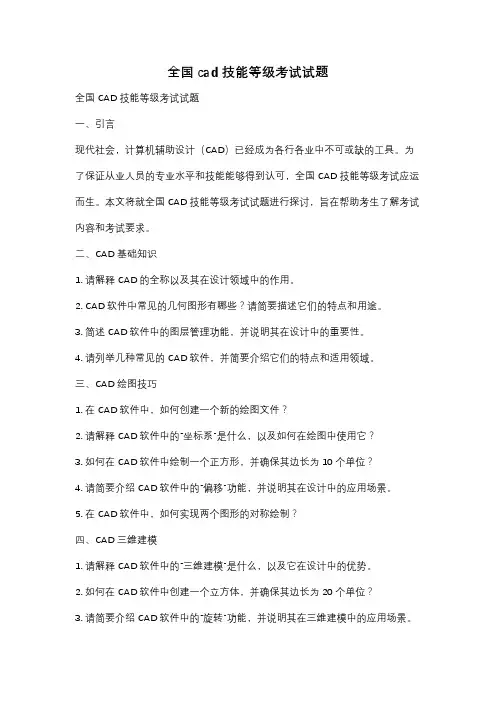

全国cad技能等级考试试题全国CAD技能等级考试试题一、引言现代社会，计算机辅助设计（CAD）已经成为各行各业中不可或缺的工具。

为了保证从业人员的专业水平和技能能够得到认可，全国CAD技能等级考试应运而生。

本文将就全国CAD技能等级考试试题进行探讨，旨在帮助考生了解考试内容和考试要求。

二、CAD基础知识1. 请解释CAD的全称以及其在设计领域中的作用。

2. CAD软件中常见的几何图形有哪些？请简要描述它们的特点和用途。

3. 简述CAD软件中的图层管理功能，并说明其在设计中的重要性。

4. 请列举几种常见的CAD软件，并简要介绍它们的特点和适用领域。

三、CAD绘图技巧1. 在CAD软件中，如何创建一个新的绘图文件？2. 请解释CAD软件中的“坐标系”是什么，以及如何在绘图中使用它？3. 如何在CAD软件中绘制一个正方形，并确保其边长为10个单位？4. 请简要介绍CAD软件中的“偏移”功能，并说明其在设计中的应用场景。

5. 在CAD软件中，如何实现两个图形的对称绘制？四、CAD三维建模1. 请解释CAD软件中的“三维建模”是什么，以及它在设计中的优势。

2. 如何在CAD软件中创建一个立方体，并确保其边长为20个单位？3. 请简要介绍CAD软件中的“旋转”功能，并说明其在三维建模中的应用场景。

4. 在CAD软件中，如何实现两个三维图形的组合和分解？五、CAD图纸布局与打印1. 在CAD软件中，如何设置图纸的布局和比例？2. 请解释CAD软件中的“视口”是什么，并说明其在图纸布局中的作用。

3. 如何在CAD软件中添加标题栏和图例？4. 请简要介绍CAD软件中的打印设置，并说明如何调整打印比例和纸张大小。

六、CAD应用案例分析1. 请选取一个实际案例，以CAD软件为工具进行设计，并描述设计过程和结果。

2. 请分析该案例中CAD软件的应用优势和不足之处，并提出改进意见。

七、总结全国CAD技能等级考试试题涵盖了CAD基础知识、绘图技巧、三维建模、图纸布局与打印等多个方面的内容。

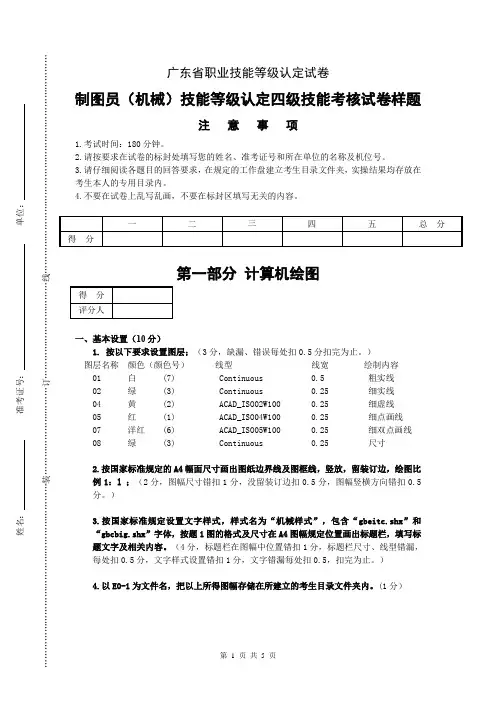

广东省职业技能等级认定试卷制图员（机械）技能等级认定四级技能考核试卷样题注 意 事 项1.考试时间：180分钟。

2.请按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称及机位号。

3.请仔细阅读各题目的回答要求，在规定的工作盘建立考生目录文件夹，实操结果均存放在考生本人的专用目录内。

4.不要在试卷上乱写乱画，不要在标封区填写无关的内容。

第一部分 计算机绘图一、基本设置（10分）1. 按以下要求设置图层；（3分，缺漏、错误每处扣0.5分扣完为止。

）图层名称 颜色（颜色号） 线型 线宽 绘制内容 01 白 (7) Continuous 0.5 粗实线 02 绿 (3) Continuous 0.25 细实线 04 黄 (2) ACAD_ISO02W100 0.25 细虚线 05 红 (1) ACAD_ISO04W100 0.25 细点画线 07 洋红 (6) ACAD_ISO05W100 0.25 细双点画线 08 绿 (3) Continuous 0.25 尺寸2.按国家标准规定的A4幅面尺寸画出图纸边界线及图框线，竖放，留装订边，绘图比例1：l ；（2分，图幅尺寸错扣1分，没留装订边扣0.5分，图幅竖横方向错扣0.5分。

）3.按国家标准规定设置文字样式，样式名为“机械样式”，包含“gbeitc.shx ”和“gbcbig.shx ”字体，按题1图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题文字及相关内容。

（4分，标题栏在图幅中位置错扣1分，标题栏尺寸、线型错漏，每处扣0.5分，文字样式设置错扣1分，文字错漏每处扣0.5，扣完为止。

）4.以E0-1为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。

(1分）姓名： 准考证号： 单位：…………………………………………………装…………………………订……………………………线…………………………………………………………………题1图二、按题目要求绘制以下图形。

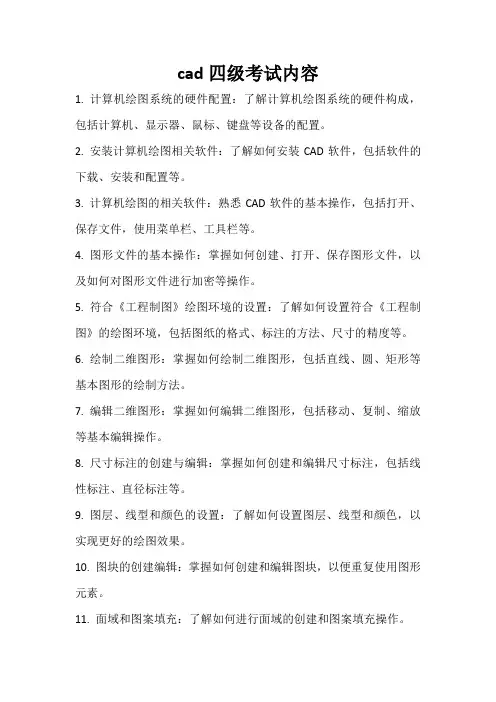

cad四级考试内容1. 计算机绘图系统的硬件配置：了解计算机绘图系统的硬件构成，包括计算机、显示器、鼠标、键盘等设备的配置。

2. 安装计算机绘图相关软件：了解如何安装CAD软件，包括软件的下载、安装和配置等。

3. 计算机绘图的相关软件：熟悉CAD软件的基本操作，包括打开、保存文件，使用菜单栏、工具栏等。

4. 图形文件的基本操作：掌握如何创建、打开、保存图形文件，以及如何对图形文件进行加密等操作。

5. 符合《工程制图》绘图环境的设置：了解如何设置符合《工程制图》的绘图环境，包括图纸的格式、标注的方法、尺寸的精度等。

6. 绘制二维图形：掌握如何绘制二维图形，包括直线、圆、矩形等基本图形的绘制方法。

7. 编辑二维图形：掌握如何编辑二维图形，包括移动、复制、缩放等基本编辑操作。

8. 尺寸标注的创建与编辑：掌握如何创建和编辑尺寸标注，包括线性标注、直径标注等。

9. 图层、线型和颜色的设置：了解如何设置图层、线型和颜色，以实现更好的绘图效果。

10. 图块的创建编辑：掌握如何创建和编辑图块，以便重复使用图形元素。

11. 面域和图案填充：了解如何进行面域的创建和图案填充操作。

12. 按投影关系布置图形：了解如何根据投影关系布置图形，以实现更好的绘图效果。

13. 创建和编辑标题栏和明细表：掌握如何创建和编辑标题栏和明细表，以便更好地组织图形信息。

14. 创建和编辑配合尺寸和技术要求：了解如何创建和编辑配合尺寸和技术要求，以满足工程制图的要求。

15. 绘制零件图：掌握如何绘制零件图，包括零件的尺寸标注、材料标注等。

16. 绘制装配图：了解如何绘制装配图，包括装配图的布局、尺寸标注等。

17. 输出图纸：掌握如何输出图纸，包括将图纸输出为PDF、JPG等格式。

18. 图纸管理功能：了解如何使用图纸管理功能，包括图纸的查找、分类、存储等。

19. 轴测图的绘制：了解如何绘制轴测图，以便更好地表达三维形状。

20. 软件的工作界面：熟悉CAD软件的工作界面，包括菜单栏、工具栏等。

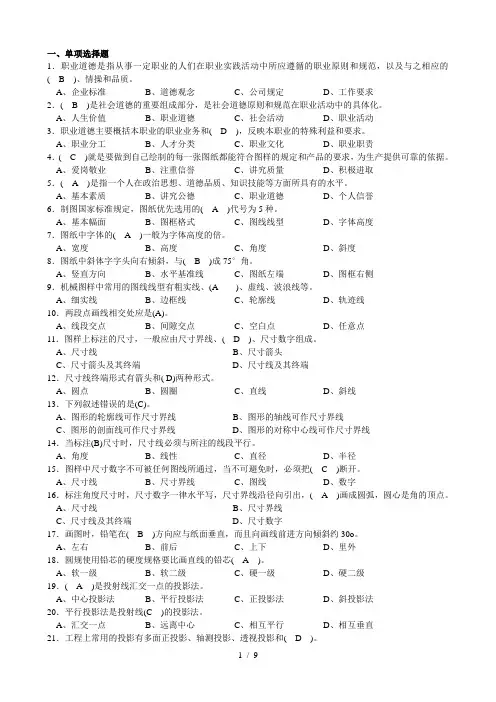

一、单项选择题1．职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的(B)、情操和品质。

A、企业标准B、道德观念C、公司规定D、工作要求2．(B)是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A、人生价值B、职业道德C、社会活动D、职业活动3．职业道德主要概括本职业的职业业务和(D)，反映本职业的特殊利益和要求。

A、职业分工B、人才分类C、职业文化D、职业职责4．(C)就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。

A、爱岗敬业B、注重信誉C、讲究质量D、积极进取5．(A)是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。

A、基本素质B、讲究公德C、职业道德D、个人信誉6．制图国家标准规定，图纸优先选用的(A)代号为5种。

A、基本幅面B、图框格式C、图线线型D、字体高度7．图纸中字体的(A)一般为字体高度的倍。

A、宽度B、高度C、角度D、斜度8．图纸中斜体字字头向右倾斜，与(B)成75°角。

A、竖直方向B、水平基准线C、图纸左端D、图框右侧9．机械图样中常用的图线线型有粗实线、(A)、虚线、波浪线等。

A、细实线B、边框线C、轮廓线D、轨迹线10．两段点画线相交处应是(A)。

A、线段交点B、间隙交点C、空白点D、任意点11．图样上标注的尺寸，一般应由尺寸界线、(D)、尺寸数字组成。

A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端12．尺寸线终端形式有箭头和( D)两种形式。

A、圆点B、圆圈C、直线D、斜线13．下列叙述错误的是(C)。

A、图形的轮廓线可作尺寸界线B、图形的轴线可作尺寸界线C、图形的剖面线可作尺寸界线D、图形的对称中心线可作尺寸界线14．当标注(B)尺寸时，尺寸线必须与所注的线段平行。

A、角度B、线性C、直径D、半径15．图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把(C)断开。

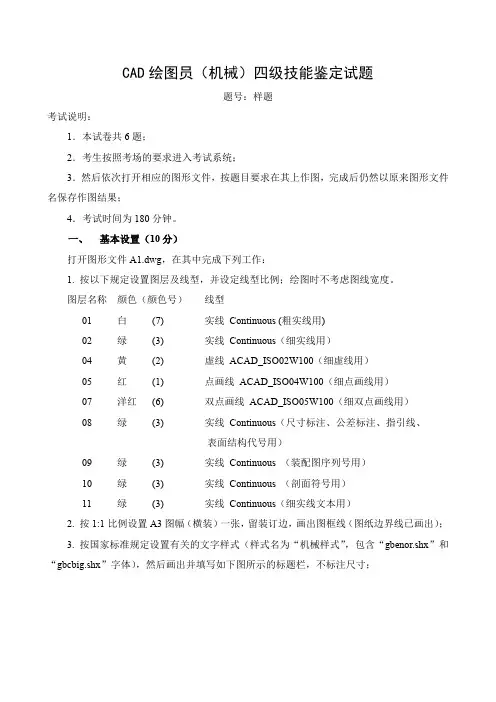

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

cad理论试题及答案CAD理论试题及答案一、选择题1. CAD代表什么？A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助测试答案：A2. 下列哪个软件不是CAD软件？A. AutoCADB. SolidWorksC. PhotoshopD. CATIA答案：C3. CAD软件的主要功能是什么？A. 进行三维建模B. 进行平面设计C. 进行视频编辑D. 进行音频处理答案：B二、填空题1. CAD软件能够提高设计的________和________。

答案：效率；精度2. 在CAD设计中，________是设计过程中不可或缺的一部分。

答案：参数化建模三、简答题1. 简述CAD软件在工程设计中的作用。

答案：CAD软件在工程设计中的作用主要包括：提高设计效率，减少设计错误，实现复杂形状和结构的精确设计，以及支持设计过程中的模拟和分析等。

2. 列举至少三种常用的CAD软件。

答案：AutoCAD、SolidWorks、Pro/ENGINEER。

四、论述题1. 论述CAD技术在现代制造业中的应用及其重要性。

答案：CAD技术在现代制造业中的应用极为广泛，它不仅能够实现产品的快速设计和修改，还能通过三维建模技术直观展示产品结构，提高设计的准确性和可靠性。

此外，CAD技术还能与CAM（计算机辅助制造）技术相结合，实现设计到制造的无缝对接，大大提高生产效率和产品质量。

因此，CAD技术对于推动制造业的现代化和智能化具有重要意义。

五、计算题1. 如果一个设计师使用CAD软件设计一个零件，原本需要5小时完成，使用CAD软件后只需要2小时。

请计算CAD软件提高了该设计师多少倍的设计效率？答案：CAD软件提高了设计师的设计效率为5小时/2小时 = 2.5倍。

六、案例分析题1. 某公司采用CAD软件进行新产品的设计，设计周期从原来的30天缩短到了15天。

请分析CAD软件在该项目中可能带来的优势和潜在风险。

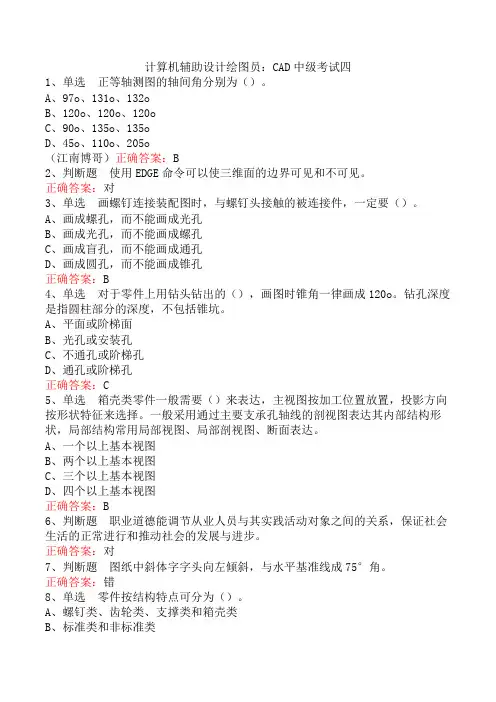

计算机辅助设计绘图员：CAD中级考试四1、单选正等轴测图的轴间角分别为（）。

A、97o、131o、132oB、120o、120o、120oC、90o、135o、135oD、45o、110o、205o（江南博哥）正确答案：B2、判断题使用EDGE命令可以使三维面的边界可见和不可见。

正确答案：对3、单选画螺钉连接装配图时，与螺钉头接触的被连接件，一定要（）。

A、画成螺孔，而不能画成光孔B、画成光孔，而不能画成螺孔C、画成盲孔，而不能画成通孔D、画成圆孔，而不能画成锥孔正确答案：B4、单选对于零件上用钻头钻出的（），画图时锥角一律画成120o。

钻孔深度是指圆柱部分的深度，不包括锥坑。

A、平面或阶梯面B、光孔或安装孔C、不通孔或阶梯孔D、通孔或阶梯孔正确答案：C5、单选箱壳类零件一般需要（）来表达，主视图按加工位置放置，投影方向按形状特征来选择。

一般采用通过主要支承孔轴线的剖视图表达其内部结构形状，局部结构常用局部视图、局部剖视图、断面表达。

A、一个以上基本视图B、两个以上基本视图C、三个以上基本视图D、四个以上基本视图正确答案：B6、判断题职业道德能调节从业人员与其实践活动对象之间的关系，保证社会生活的正常进行和推动社会的发展与进步。

正确答案：对7、判断题图纸中斜体字字头向左倾斜，与水平基准线成75°角。

正确答案：错8、单选零件按结构特点可分为（）。

A、螺钉类、齿轮类、支撑类和箱壳类B、标准类和非标准类C、轴套类、盘盖类、叉架类、箱壳类和薄板类D、轴套类、盘盖类、叉架类和箱壳类正确答案：C9、单选球面与圆锥相交，当相贯线的形状为圆时，说明圆锥轴线（）。

A、通过球心B、偏离球心C、不过球心D、铅垂放置正确答案：A10、单选三视图中的线框，可以表示物体上（）的投影。

A、两相交曲面B、两相交面C、交线D、两相切曲面正确答案：D11、单选求相贯线的基本方法是（）法。

A、辅助直线B、表面取线C、表面取点D、辅助平面正确答案：D12、单选以下关于抽壳的说法（）是错误的。

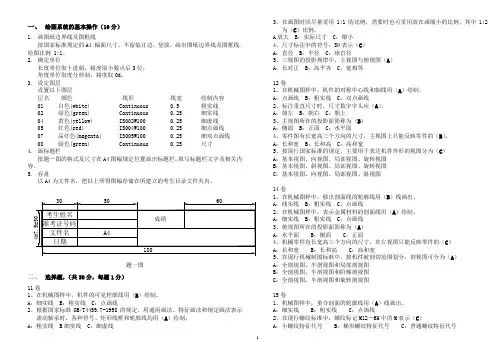

一、绘图系统的基本操作（10分）1.画图纸边界线及图框线按国家标准规定的A4 幅面尺寸，不留装订边，竖放，画出图纸边界线及图框线.绘图比例 1:1。

2.确定单位长度单位取十进制，精度取小数点后3位；角度单位取度分秒制，精度取0d。

3.设定图层设置以下图层层名颜色线形线宽绘制内容01 白色(white) Continuous 0.5 粗实线02 绿色(green) Continuous 0.25 细实线04 黄色(yellow) IS002W100 0.25 细虚线05 红色(red) IS004W100 0.25 细点画线07 品红色(magenta) ISOO5W100 0.25 细双点画线08 绿色(green) Continuous 0.25 尺寸4.画标题栏按题—图的格式及尺寸在A4图幅规定位置画出标题栏，填写标题栏文字及相关内容。

5.存盘以A4为文件名，把以上所得图幅存储在所建立的考生目录文件夹内。

题一图二、选择题，（共50分，每题1分）11卷1、在机械图样中，机件的可见轮廓线用（B）绘制。

A：细实线 B：粗实线 C：点画线2、根据国家标准GB/T4459.7-1998的规定，用通用画法、特征画法和规定画法表示滚动轴承时，各种符号、矩形线框和轮廓线均用（A）绘制。

A：粗实线 B细实线 C：细虚线3、在画图时应尽量采用1:1的比例，需要时也可采用放在或缩小的比例，其中1:2为（C）比例。

A放大 B：实际尺寸 C：缩小4、尺寸标注中的符号：SØ表示（C）A：直径 B：半径 C：球直径5、三视图的投影规律中，主视图与俯视图（A）A：长对正 B：高平齐 C：宽相等12卷1、在机械图样中，机件的对称中心线和轴线用（A）绘制。

A：点画线 B：粗实线 C：双点画线2、标注垂直尺寸时，尺寸数字字头应（A）。

A：朝左 B：朝右 C：朝上3、主视图所在的投影面简称为（B）A：侧面 B：正面 C：水平面4、零件图有长宽高三个方向的尺寸，主视图上只能反映零件的（B）。

CAD绘图员（机械）四级技能鉴定试题题号：样题考试说明：1．本试卷共6题；2．考生按照考场的要求进入考试系统；3．然后依次打开相应的图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果；4．考试时间为180分钟。

一、基本设置（10分）打开图形文件A1.dwg，在其中完成下列工作：1. 按以下规定设置图层及线型，并设定线型比例；绘图时不考虑图线宽度。

图层名称颜色（颜色号）线型01白(7)实线Continuous (粗实线用)02绿(3)实线Continuous（细实线用）04黄(2)虚线ACAD_ISO02W100（细虚线用）05红(1)点画线ACAD_ISO04W100（细点画线用）07洋红(6)双点画线ACAD_ISO05W100（细双点画线用）08绿(3)实线Continuous（尺寸标注、公差标注、指引线、表面结构代号用）09绿(3)实线Continuous （装配图序列号用）10绿(3)实线Continuous （剖面符号用）11绿(3)实线Continuous（细实线文本用）2. 按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（图纸边界线已画出）；3. 按国家标准规定设置有关的文字样式（样式名为“机械样式”，包含“gbenor.shx”和“gbcbig.shx”字体），然后画出并填写如下图所示的标题栏，不标注尺寸；4. 完成以上各项后，仍然以原文件名保存。

二、用比例1∶1作出下图，不标注尺寸。

（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

三、根据立体已知的2个投影作出第3个投影。

（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。

四、把下图所示立体的主视图画成全剖视图，左视图画成半剖视图。

（10分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，左视图的右半部分取剖视。

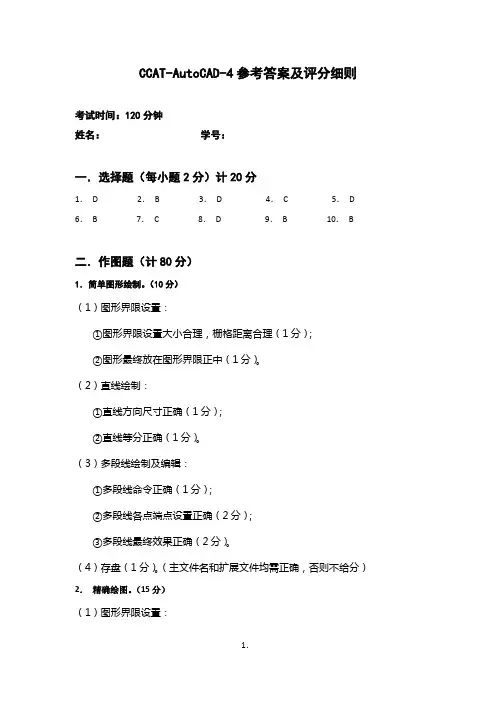

CCAT-AutoCAD-4参考答案及评分细则考试时间：120分钟姓名：学号：一．选择题（每小题2分）计20分1．D 2．B 3．D 4．C 5．D 6．B 7．C 8．D 9．B 10．B二．作图题（计80分）1．简单图形绘制。

（10分）（1）图形界限设置：①图形界限设置大小合理，栅格距离合理（1分）；②图形最终放在图形界限正中（1分）。

（2）直线绘制：①直线方向尺寸正确（1分）；②直线等分正确（1分）。

（3）多段线绘制及编辑：①多段线命令正确（1分）；②多段线各点端点设置正确（2分）；③多段线最终效果正确（2分）。

（4）存盘（1分）。

（主文件名和扩展文件均需正确，否则不给分）2．精确绘图。

（15分）（1）图形界限设置：①图形界限设置大小合理，栅格距离合理（1分）；②图形最终放在图形界限正中（1分）。

（2）线型及线宽处理：①线型正确（1分）；②线宽设置合理（1分）；③线的处理合理（1分）。

（3）图形绘制（9分）。

（错画或漏画一处扣1分，扣完为止）（4）存盘（1分）。

（主文件名和扩展文件均需正确，否则不给分）3．综合绘图。

（30分）（1）绘图环境：①图形界限设置合理，图形在图形界限正中（1分）；②图层及图层特性设置清楚且合理（1分）。

（2）图框绘制：①图框线线型及线宽正确（1分）；②图框尺寸符合国标要求（2分）；（3）标题栏绘制：①标题栏线型及线框正确（1分）；②标题栏尺寸符合国标要求（2分）；③标题栏中文字注写正确（1分）。

（4）图形绘制：①布图合理、正确（2分）；②各类线型处理正确，符合国标要求（3分）；（错一处扣1分，扣完为止）③图形正确（7分）。

（错画或漏画1处扣1分，扣完为止）（5）尺寸标注：①尺寸标注样式正确（1分）；②尺寸标注布局调整合理（1分）；③尺寸标注及技术要求的注写正确（6分）。

（错标或漏标1处扣1分，扣完为止）（6）存盘（1分）。

（主文件名和扩展文件均需正确，否则不给分）4．三维绘图。

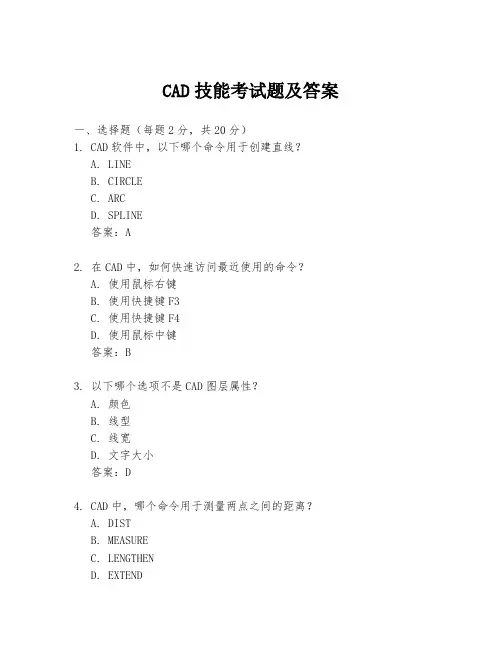

CAD技能考试题及答案一、选择题（每题2分，共20分）1. CAD软件中，以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在CAD中，如何快速访问最近使用的命令？A. 使用鼠标右键B. 使用快捷键F3C. 使用快捷键F4D. 使用鼠标中键答案：B3. 以下哪个选项不是CAD图层属性？A. 颜色B. 线型C. 线宽D. 文字大小答案：D4. CAD中，哪个命令用于测量两点之间的距离？A. DISTB. MEASUREC. LENGTHEND. EXTEND答案：A5. 在CAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：A6. CAD中，哪个命令可以创建圆形？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A7. 在CAD中，如何快速选择多个对象？A. 使用鼠标左键拖动选择B. 使用鼠标右键拖动选择C. 使用鼠标中键拖动选择D. 使用快捷键Ctrl+A答案：A8. CAD中，哪个命令用于创建矩形？A. RECTANGLEB. SQUAREC. POLYGOND. CIRCLE答案：A9. 在CAD中，如何将一个对象移动到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ARRAY命令D. 使用OFFSET命令答案：B10. CAD中，哪个命令用于创建多边形？A. RECTANGLEB. POLYGONC. CIRCLED. ELLIPSE答案：B二、填空题（每题2分，共20分）1. 在CAD中，使用______命令可以快速创建多个相同对象。

答案：ARRAY2. 当需要在CAD中创建一个封闭的多段线时，可以使用______命令。

答案：PLINE3. CAD中，使用______命令可以快速访问绘图设置。

答案：OPTIONS4. 在CAD中，______命令用于创建倒角。

CAD4(有答案)cad复习题部分参考答案一、单选题：1.autocad就是____c___公司研发的计算机辅助设计软件包。

a、adobeb、macromediac、autodeskd、microsoft2.矩形的命令是___c____。

a、lineb、circlec、rectangd、xline3.设置实体边框密度的命令就是___b___。

a、surftab1b、isolinesc、surftab2d、openserver4.能精确捕捉到圆上的四等分点的命令为：aa、象限点b、端点c、交点d、切点5.中止当前操作方式的快捷键为：ba、enterb、escc、shiftd、以上都不正确6.下面哪个命令可以绘制出来圆角矩形：da、倒角b、宽度c、标高d、圆角7.线型的设置在哪个菜单：ca、填入b、视图c、格式d、绘图8.俯视图的视点坐标是：ba、（1，0，0）b、（0，0，1）c、（0，1，0）d、以上都不正确9.直径的符号代码为：da、%%ub、%%oc、%%pd、%%c10.保存块的命令为：ba、purgeb、wblockc、blockd、solid二、多选题：1.以下哪些就是autocad中命令调用的方法：abcda、屏幕菜单b、在命令行输入命令c、工具菜单d、下拉菜单2.autocad提供更多了哪几种坐标系：aca、世界坐标系b、目标坐标系c、用户坐标系d、全球坐标系3.在曲面图形中，设置网格密度的命令为：aca、surftab1b、isolinesc、surftab2d、openserver4.在绘图中能够精确定位坐标点的辅助工具有：aba、栅格b、对象捕捉c、间隔捕捉d、以上都正确5.autocad可以存储的文件类型存有：aca、.dwgb、.epsc、.dxfd、.doc6.在绘制中，autocad有哪几种选择方法：abcda、windows选择b、crossing选择c、all选择d、点选7.autocad中，对象的阵列存有哪几种方式：ada、环形b、圆形c、线形d、矩形8.尺寸标注的基本元素：abcda、尺寸界线b、尺寸文本c、尺寸线d、箭头9.渲染的三种类型：a、一般渲染b、照片级真实感图形c、特定图形d、照片级光线跟踪渲染10.下面相对坐标点的表达正确的是：aca、@100,100b、(100,100)c、@50<90d、60<45三、判断题：1.cad中可以通过弯曲二维对象建立三维实体。

cad技能等级考试试题CAD技能等级考试试题随着计算机辅助设计（CAD）技术的不断发展和应用，越来越多的人开始关注和学习CAD技能。

为了评估学习者的CAD技能水平，许多国家和机构都设立了CAD技能等级考试。

本文将介绍一些常见的CAD技能等级考试试题，以帮助读者更好地了解和准备这些考试。

一、基础知识与概念1. 什么是CAD技术？它在哪些领域有应用？2. CAD软件的基本功能有哪些？请列举并简要说明。

3. CAD绘图的基本原则是什么？请简述。

4. 什么是CAD图层？它有什么作用？5. CAD中的尺寸标注是什么？它有哪些常用的类型？二、绘图技能1. 请使用CAD软件绘制一个简单的平面图，包括墙壁、门窗等元素。

2. 如何在CAD中创建和编辑多边形？请详细描述操作步骤。

3. 请使用CAD软件绘制一个简单的立体图形，如立方体或圆柱体。

4. 如何在CAD中创建和编辑图形的阵列？请详细描述操作步骤。

5. 如何在CAD中使用图形修剪和延伸功能？请详细描述操作步骤。

三、三维建模技能1. 请使用CAD软件创建一个简单的三维模型，如一个椅子或一个房屋。

2. 如何在CAD中应用材质和纹理？请详细描述操作步骤。

3. 如何在CAD中进行三维模型的旋转和缩放？请详细描述操作步骤。

4. 如何在CAD中进行三维模型的剖切和截面显示？请详细描述操作步骤。

5. 如何在CAD中进行三维模型的动画演示？请详细描述操作步骤。

四、CAD应用技巧1. 如何在CAD中创建和编辑图形的图块？请详细描述操作步骤。

2. 如何在CAD中进行图形的打印和输出？请详细描述操作步骤。

3. 如何在CAD中进行图形的导入和导出？请详细描述操作步骤。

4. 如何在CAD中进行图形的测量和标注？请详细描述操作步骤。

5. 如何在CAD中进行图形的编辑和修复？请详细描述操作步骤。

通过以上试题，我们可以看出CAD技能等级考试的内容涵盖了基础知识与概念、绘图技能、三维建模技能以及CAD应用技巧等方面。

cad理论试题及答案一、选择题（每题2分，共20分）1. CAD的全称是：A. Computer Aided DesignB. Computer Aided DrawingC. Computer Assisted DesignD. Computer Assisted Drawing答案：A2. 在CAD软件中，以下哪个不是常用的绘图命令？A. LINEB. CIRCLEC. RECTANGLED. PRINT答案：D3. 以下哪个选项是CAD中图层的基本属性？A. 颜色B. 线型C. 线宽D. 所有以上选项答案：D4. CAD软件中，用于创建直线段的命令是：A. ARCB. POLYLINEC. SPLINED. LINE答案：D5. 在CAD中，哪个工具用于测量两点之间的距离？A. DISTANCEB. MEASUREC. LENGTHEND. MEASUREGEOM答案：A6. CAD中，哪个命令用于绘制圆弧？A. CIRCLEB. ARCC. ELLIPSED. ELLIPSARC答案：B7. 在CAD中，以下哪个命令用于创建块定义？A. BLOCKB. INSERTC. WBLOCKD. ALL答案：A8. CAD中，哪个命令用于创建文本？A. TEXTB. MTEXTC. DTEXTD. ALL答案：D9. 在CAD中，哪个命令用于创建多段线？A. POLYLINEB. LINEC. SPLINED. POLYFACE答案：A10. CAD中，哪个命令用于创建等轴测视图？A. ISOPLANEB. 3DORBITC. 3DFACED. 3DARRAY答案：A二、填空题（每题2分，共10分）1. CAD软件中，________命令用于创建具有不同半径的圆弧。

答案：FILLET2. 在CAD中，________命令允许用户快速选择多个对象。

答案：WINDOW3. CAD软件中，________命令用于创建具有固定半径的圆弧。

CAD职业技能鉴定考试试题第一单元文件操作1.1 第1题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是120×90，0层颜色为红色（RED）。

2.保存：将完成的模板图形以KSCAD1-1.DWT为文件名保存在考生文件夹中。

【执行过程】执行“格式/图形界线”，设置图形范围为120×90；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 120,90执行“格式/图层”，单击0层，设置0层颜色为红色；执行“文件/另存为…”，文件名为“kscad1-1”，扩展名为“DWT”，保存在考试指定的文件夹中。

1.2 第2题【操作要求】1.建立新文件：运行AutoCAD软件，建立新模板文件，模板的图形范围是1200×900，加载线型为acad_iso03w100,设此线型为当前线型，设置合理的线型比例。

2.保存：将完成的模板图形以KSCAD1-2.DWT为文件名保存在考生文件夹中。

【执行过程】执行“格式/图形界线”命令；命令: limits重新设置模型空间界限:指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:指定右上角点 <420.0000,297.0000>: 1200,900执行“格式/图层”，设置0层线型为acad_iso03w100，单击0层线型处Continuous,出现“选择线型”对话框，单击“加载…”按钮，在“可用线型”中选择指定线型名（第2个），单击“确定”，在“已加载的线型”中再选择加载的线型，选择“确认”，回到图层管理器界面，单击“应用”、“确定”；执行“格式/线型”，单击“显示细节”，默认“全局比例因子”为1，在屏幕上画直线，虚线效果存在，线型比例为1，可以使用；执行“文件/另存为…”，文件名为“kscad1-2”，扩展名为“DWT”，保存在考试指定的文件夹中。

职业技能鉴定国家题库理论知识试卷注 意 事 项1、考试时间：90分钟.2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称.3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案.4、不要在试卷上乱写乱画，不要在标封区填写无关的内容.30分）1.草图设置对话框中有捕捉和栅格选项卡.极轴追追踪选项卡和 对象捕捉选项卡 .2.AUTOCAD 是美国的 AUTODESK 公司开发的计算机绘图软件.3．在编辑工具中，阵列工具分为： 矩形 阵列和环形阵列.4．在AutoCAD 可进行多文档工作环境，可利用 Ctrl+Tab 或Ctrl+F6快捷键来切换文档.5．在机械制图中，中国标准图纸的规格有： A0 ,A1,A2,A3,A4.6．等轴测图有上.左.右三个轴测平面，可用 F5 功能键来切换这三个平面来绘制轴测图.7.图层的基本特性有图层名,颜色, 线型 ,线宽和打印样式.8．偏移命令对于创建同心圆和 平行线 ,比复制命令更加有效.9．矩形阵列的基本图形及起始对象放在左下角，以向右. 向上 为正方向.10．尺寸箭头可以用 短划线 .点和斜杠来代替.11．Autocad 默认的线型是实线,Center 表示 中心线 .12.平行投影法分为 斜投影法 和正投影法.13.在正等轴测图中,轴向伸缩系数为 0.82 ,简化系数为1.14.在斜二等轴测图中,取XOY 为90度时,XOY 和YOZ 的两个轴轴间角分别为: 135 度和135度.15.一对互相啮合的齿轮,它们的模数和 齿形角 必须相等.16.图纸的装订位置应该在图纸的左上角.图纸一般折叠成A3或 A4 的规格再装订.17.圆柱被平面切割后产生的截交线有圆,矩形和 椭圆 .18．在AutoCAD 中文本的创建方式分为单行文本和 多行 文本.19．在文本的字符代码输入中，表示“+”的代码是 %%P .20.Autocad 状态栏中，正交和 极轴 按钮是互斥的，若打开其中一个按钮，则另一个自动关闭.21.AutoCAD 的删除命令是Erase ；Trim 命令的中文含义是 修剪 .22.局部放大图可以画成视图,剖视图和 断面 图,与被放大部分的表达方式无关.23.普通螺纹的螺距有粗牙和细牙两种,其中 粗 牙螺距不标注.24.轴承的标记有三部分组成,分别为: 轴承名称 ,轴承代号和标准代号.25.画正多边形的命令是POLYGON ；延伸的命令是 OOPS .26.线型尺寸标注型式有 水平 标注.垂直标注.对齐标准.旋转标注.基线标注和连续标注.27.尺寸变量DIMTXT 的功能是设定 文本的高度 .28.AUTOCA 的坐标系统有世界坐标系,用户坐标系，其中 世界坐标系 是固定不变的.29.CAD 三维模块有线框模型,曲面模型,实体模型三种类型，其中主要生成的是 实体模型 .30.布尔运算包括 并集 ,交集,差集.考 生 答 题 不 准超过 此线31.菜单是Windows应用程序广泛采用的人机交互形式，Autocad的菜单包括下拉菜单.上下文跟踪菜单. 屏幕菜单三种.32.绘图环境一般包括绘图单位 .精度以及绘图空间的界限范围等.33.在Autocad中定位点可以采用多种坐标，包括绝对直角坐标 .绝对极坐标.相对直角坐标和相对极坐标.34.Autocad中F1键的功能是获取帮助，F2键的功能是切换作图窗口和文本窗口.35．一个完整的尺寸包括：尺寸界线 ,尺寸线,尺寸文字和箭头四部分组成.36.一般情况下，Autocad缺省的图纸尺寸为 A3 号图纸.37.索引符号中5的含义是详图在5号图纸中 .38.中心孔的形式有: R型 A型 B型 C型四种39.在制图中,一般的退刀槽按照: 槽宽×槽深和槽宽×直径的形式标注.40.表面粗糙度的主要判定参赛有: __ 轮廓算术平均偏差 ,轮廓最大高度和轮廓微观不平度十点高度.41.φ50M8表示基轴制过渡配合，是孔，其中φ50为基本尺寸，M为基本偏差代号，8表示公差等级代号.42.剖视图分为全剖视图,半剖视图和局部剖视图.43.auTocad中,使用矩形命令不仅可以画直角矩形,还可以画四角为____倒角或圆角____的矩形.44.AUTOCAD中,工具栏的显示方式有2种: 固定方式和浮动方式 .45.在AUTOCAD中,可以通过组合键Ctrl+F6和___ Ctrl+Tab_____在已经打开的不同图形文件之间切换.46.AUTOCAD中,命令的输入的方式有: 命令行, ______下拉菜单___,工具栏等.47．俯视图和左视图之间的投影关系是宽相等 .48．用平行于投影面的平面截圆球，所得截交线在该投影面上的投影为圆 . 49．绘制轴测图时，只能沿着轴向度量.50.螺栓GB5780－86M12×45代号中的45是指公称长度 .51．当采用局部分层剖面表示构造层次时，应用波浪线将各层次分开.52.比例2:1表示放大2倍 .53.图样上的尺寸是零件的真实尺寸,单位用 mm 表示.54.图纸中数字和字母分为 A 型和B型两种.55.配合分为间隙配合,过盈配合和过渡配合三种.56.确定绘图时的长度单位 ,角度单位及其精度和方向是保证绘图准确的前提.57．辅助平面法求相贯线的作图原理是三面共点 .58.建筑施工图的楼梯详图中，若台阶数7，台阶宽250则可以标注成 7X250=1750 .59.机械制图常用的是多面投影法 .60.AUTOCAD中,删除的命令除了在图标按钮外,还可以通过命令行输入: ___E___和菜单命令的修改-删除.二、选择题（每题1分，共30分）1．下面的操作中不能实现复制操作的是（ D ）A．复制 B．镜像 C．偏移 D．分解2．下面关于拉伸对象的说法不正确的是（A ）A．直线在窗口内的端点不动，在窗口外的端点移动B．在对区域填充部分拉伸对象时，窗口外的端点不动，窗口内的端点移动C．在拉伸圆弧时，圆弧的弦高不变，主要调整圆心的位置和圆弧的起始角和终止角D．多段线两端的宽度.切线方向以及曲线及拟合信息均不改变3.在Autocad中保存文件的安全选项是：( B )A.自动锁定文件B.口令和数字签名C.用户和密码D.数字化签名4.在“创建图纸集”向导中，图纸集可以( D )创建.A．从图纸集样例 B．从现有图形文件 C．从图形样板文件 D．A和B5.将绘制的图形保存为样板文件的文件名为( C ) .A *.DwgB *.DXfC *.DwTD *.Dwf6.AUTOCAD的坐标体系包括世界坐标系和( D ) .A.绝对坐标系B.平面坐标系C.相对坐标系D.用户坐标系7.若图面已有一点A (2,2) ，要输入另一点B (4,4) ，以下方法不正确的是( C ) .A.4,4B.@2,2C.@4,4D.@2<458.移动圆对象，使其圆心移动到直线中点，需要应用( D ) .A.正交B.捕捉C.栅格D.对象捕捉9．在Autocad 中画出图形“．”的命令是( A)A．Point B．DonuT C．hatch D.soLiD10.在Autocad中被锁死的层上( B )A．不显示本层图形 B.不能‘修改本层图形C.不能增画新的图形 D．以上全不能11．在Autocad中，对两条直线使用圆角命令，则两线必须( D )A.直观交于——点B.延长后相交C．位置可任意 D．共面12．在Autocad中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一叶实体对待．因此对多线的编辑应该使用命令( B )A．Break B ) mLeDhC explode D)．Trim13.以下有关Autocad"捕捉模式”(SNAP)和“栅格模式”(CRID)的叙述正确的是( D )A.栅格的纵横间距必须相等B.SNAP的纵横间距必须相等C.只有显示栅格式打开SNAP才能捕捉到栅格点D.当栅格的间距与SNAP的间距对应相等，SNAP总是捕捉栅格点14.应用倒角命令“Chamfer”进行倒角操作时：( C )A.不能对多段线对象进行倒角B.可以对样条曲线对象进行倒角C.不能对文字对象进行倒角D.不能对三维实体对象进行倒角15.移动圆对象，使其圆心移动到直线中点，需要应用：( D )A.正交B.捕捉C.栅格D.对象捕捉16.用旋转命令“rotate”旋转对象时：( B )A.必须指定旋转角度B.必须指定旋转基点C.必须使用参考方式D.可以在三维空间缩放对象17．有一实物的某个尺寸为10，绘图是采用的比例为2：1.标注是应标注( B ) A．5 B．10 C．20 D．5mm18．在机械制图中，一般要求字体为：( C )A．仿宋体 B．宋体C．长仿宋体 D．黑体19.计算机辅助设计的英文缩写是（ A ）A) CAD B) CAM C) CAE D) CAT20．以下关于打断命令说法错误的是（A ）A．打断命令可以将-5图分成两个相等部分B．打断命令可以部分删除图元C．打断命令可以利用键盘输入“Br”启动D．打断命令可以将一条直线分成两段相连部分21．关于心寸标注，以下说法正确的是（D ）A．在尺寸标注时，不可以直接输入公差，需在村注样式中修改公差值B．在引线标注时，文字标注的位置可以在尺寸线上面，中间线下面C．在修改尺寸文字后，线性尺寸会随着尺寸的变化而变化，如直线为5.若改为10.则直线的长度为动设为10D．可通过设置在尺寸标注时，由用户控制尺寸置位置22．在设置点样式时可以（ A）A．选择【格式】【点样式】命令B．右击鼠标，在弹出的快捷菜单中单击【点样式】命令C．选取该项点后，在其对应的【特性】对话框中进行设置D．单击【图案填充】按钮23．要创建与3个对象相切的圆可以（A ）A．选择【绘图】【圆】【相切.相切.相切】命令B．选择【绘图】【圆】【相切.相切.半径】命令C．选择【绘图】【圆】【三点】命令D．单击【圆】按钮，并在命令行内输入3P命令24.在Autocad中给一个对象指定颜色的方法很多，除了：( D )A.直接指定颜色特性B.随层“By Layer”C.随块“By Block”D.随机颜色25.在Autocad中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：( B )A.自动保存文件B.Autocad主应用程序文件C.菜单文件D.样板图形文件26.用缩放命令“scale”缩放对象时：( D )A.必须指定缩放倍数B.可以不指定缩放基点C.必须使用参考方式D.可以在三维空间缩放对象27.拉伸命令“stretch”拉伸对象时，不能：( A )A.把圆拉伸为椭圆B.把正方形拉伸成长方形C.移动对象特殊点D.整体移动对象28.在输入一条长度为200的直线时，命令行出现了创建零长度的提示信息，并在某点绘制了一条长度为0的直线，这种情况可能造成的原因是( B ) .A.坐标数据输入的优先级设置为“键盘输入”B.坐标数据输入的优先级设置为“对象捕捉”C.坐标数据输入的优先级设置为“键盘输入，脚本例外”D.“Windows标准加速键”被关闭29.在Autocad中默认存在的命名图层过滤器不包括：( C )A.显示所有图层B.显示所有使用图层C.显示所有打印图层D.显示所有依赖于外部参照的图层30.为维护图形文件的致性，可以创建标准文件以定义常用属性，除了：( A )A.命名视图B.图层和线型C.文字样式D.标注样式31．要从键盘上输入命令，只须在命令行中输入下列（C ）形式的命令名.A．用小写字母B．用大写字母C．或A或B或两者相结合D．不能通过键盘输入命令32．下述方法中不能够创建圆的是（C ）A．2P B．3P C．4P D．圆心.半径33．下面关于选取对象的说法正确的是（A ）A．直接单击所要选取的对象B．在选取对象时先确定左上角，再向右下角拖动，框在选择框内的对象被选中C．交叉选取对象时先确定右上角，再向右下角拖动，框在选择框内的对象被选中D．多边形选取对象的方法是单击移动+按钮，命令行内输入WP，然后确定选择范围34.不用鼠标，执行Windows XP资源管理器“编辑（E）”下拉菜单中的“复制（C）”命令的方法是( C )A) 按ALT+E，然后按ALT+CB) 按ALT+E，然后按 CC) CTrL+CD) 只按ALT+E35.在Autocad中可以给图层定义的特性不包括：( D )A.颜色B.线宽C.打印/不打印D.透明/不透明36.在Autocad中给一个对象指定颜色特性可以使用以下多种调色板，除了：( A )A.灰度颜色B.索引颜色C.真彩色D.配色系统37.在CAD命令输入方式中以下不可采用的方式有（D）A．点取命令图标 B．在菜单栏点取命令C．用键盘直接输入 D．利用数字键输入38.在绘制直线时，可以使用以下快捷输入方式（ B ）A．C B．L C．Pan D．E39. 在工作移动图形时，可利用以下方式实现（ C）A．利用CTrL+P键 B．利用shifL+P键C．按住鼠标中键拖动 D．滚动鼠标中键移动40.应用延伸命令“extend”进行对象延伸时：( B )A.必须在二维空间中延伸B.可以在三维空间中延伸C.可以延伸封闭线框D.可以延伸文字对象41.Autocad软件不能用来进行：( A )A.文字处理B.服装设计C.电路设计D.零件设计42.Autodesk公司推出AuroCAD1.0版本的时间是：( B )A.1977B.1982C.1988D.199743.以下软件不能完成计算机辅助设计的是：( A )A.MDTB.WordC.AutocadD.UG44.画笔和Photoshop等很多软件都可以绘图，但和Autocad相比它们不能：( C )A.打印图形B.保存图形C.精确绘图和设计D.打开图形45.Autocad不能处理以下哪类信息：( C )A.矢量图形B.光栅图形C.声音信息D.文字信息46.Autocad软件可以进行三维设计，但不能进行：( D )A.线框建模B.表面建模C.实体建模D.参数化建模47.设置AUTOCAD图形边界的命令是( C ) .A.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS48.拉长命令“Lengrhen”修改开放曲线的长度时有很多选项，除了：( B )A.增量B.封闭C.百分数D.动态49.不能应用修剪命令“Trim”进行修剪的对象是：( A )A.圆弧B.圆C.直线D.文字50.“WinDo ws XP是一个多任务操作系统”指的是（ B ）A) Windows可运行多种类型各异的应用程序B) Windows可同时运行多个应用程序C) Windows可供多个用户同时使用D) Windows可同时管理多种资源51.在AUTOCAD软件使用过程中，为查看帮助信息，应按的功能键是 ( A )A) F1 B) F2 C) F6 D) F1052.在Windows XP中，打开上次最后一个使用的文档的最直接途径是 ( A )A) 单击“开始”按钮，然后指向“文档”B) 单击“开始”按钮，然后指向“查找”C) 单击“开始”按钮，然后指向“收藏”D) 单击“开始”按钮，然后指向“程序”53. 在Windows XP 资源管理器中，选定文件后，打开文件属性对话框的操作是 ( A )A) 单击“文件”→ “属性” B) 单击“编辑”→ “属性”C) 单击“查看”→ “属性” D) 单击“工具”→ “属性”54.在WinDows98 XP中，下列关于添加硬件的叙述正确的是( C )A) 添加任何硬件均应打开“控制面板”B) 添加即插即用硬件必须打开“控制面板”C) 添加非即插即用硬件必须使用“控制面板”D) 添加任何硬件均不应使用“控制面板”55.在AUTOCAD画图状态下，只想复制选定图形的内容而不需要复制未选定的图形,则应( C )A) 直接使用粘贴按钮B) 选择“编辑”→“选择性粘贴”操作C) 选择“编辑”→“复制”→“粘贴”操作D) 在指定位置按鼠标右键56.Windows XP中，右击C盘根目录中某文件，在弹出的快捷菜单中选择“发送到”子菜单,不能将该文件发送到( B )A) 软盘 B)打印机C)“我的文档”D)“启动”菜单中57．在CAD网络系统中，以下说法不正确的是（C ）A．设计资料可以共享 B．硬件可以共享C．电脑文件可以共享 D．可以方便管理设计进度58.Autocad中CAD标准文件后缀名为：( B )A.DwgB.DXfC.DwTD.Dws59.应用圆角命令“of fest”对一条多段进行圆角操作是：( A )A.可以一次指定不同圆角半径B.如果一条弧线段隔开两条相交的直线段，将删除该段而替代指定半径的圆角C.必须分别指定每个相交处D.圆角半径可以任意指定60.多次复制“Copy”对象的选项为：( B )A.mB.DC.PD.C三、判断题（每题1分，共30分）1.( √ )在默认状态下，当鼠标位于菜单或者工具栏上时，状态栏显示相应命令的提示信息.2.( × )Autocad 2000的工具栏不允许用户自定义.3.( × )Autocad 2000中不允许部分打开或部分加载图形文件.4.( √ )在LINE命令“指定第一点：”提示后输入空格或者按Enter键，Autocad会自动将最后一次所画的直线或圆弧的端点作为新直线的起点，其中圆弧和直线是相切的.5.( × )在矩形阵列过程中，行间距为正值时，所选对象向下阵列.6.( × )当对文本进行镜像时，当MIRRTEXT=0时文本做完全镜像.7.( × )DDEDIT命令可以修改各种类型文字的文字样式.宽度和内容等.8．( × )将机件向不平行于任何基本投射面的平面投射所得到的视图，称为斜视图.斜视图是基本视图的一部分.9．( × )在机械制图中，2：1的比例成为放大的比例，如实物的尺寸为8，那么图中图形应画4 .10．( √ ) 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法.11．( × )平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形 .12. ( √ )因为一般Autocad中的图形都是矢量化的，所以屏显图形中“小圆看似正多边形.斜线出现台阶”的现象在图形打印中是没有的.13．( × ) 剖面图常用于表达机件上的断面形状，如肋，轮辐等，剖面图也叫剖视图.14．( √ ) 正交线指的是在正交方式下绘制的直线 .15．( √ )使用编辑图形命令时如移动.阵列等可以先点命令，再选图形，也可首先选图形，再点命令.16．( √ )在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则 .17．( × )一个平面图形在三面投影体系中的投影有可能是一个点.一条直线或一个平面 .18．( √ ) 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的 .19．( √ ) 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸.定位尺寸.总体尺寸等尺寸 .20．( × ) 在局部视图和斜视图中，任何情况下都要做断裂位置的标识，视图方向的标识和视图位置的标识.21．( √ ) 因为剖切是假想的，并不是真的把机件切开并拿走一部分.因此，当一个视图取剖视后，其余视图应按完整机件画出.22．( √ ) 将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图.局部放大图的画图比例由可能采用1：1 . 23．( √ )较长的机件轴.型材.连杆等沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制 .24．( √ )我们国家标准规定，当采用第三视角画法时，必须在图样中画出第三角画法的识别符号 .25．( × )一个竖立摆放的右旋弹簧，如果将它上下倒置摆放，会变成左旋弹簧 .26．( √ ) 螺纹要素全部相同的内.外螺纹方能连接 .27．( √ ) 两个互相配合的齿轮，一定会保持齿形相同，模数相等的关系，在装配时节圆保持相切 .28.( √ )在执行拉伸命令过程中，选择对象时必须采用交叉窗口或交叉多边形的选择方式.29.( × )Autocad不允许对平行线倒圆角.30.( × )AREA命令可以用来求以指定点为顶点的多边形区域或由指定对象所围成区域的面积和周长，但不能进行面积的加.减运算.31．( √ ) 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线.数字和轮廓线相交. 32．( √ ) 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线.33．( √ ) 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线.34．( √ ) 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分.35．( × ) 将一根自由长度为50mm的弹簧，拉伸到52mm，所需要的力和将这根弹簧压缩到48mm所需要的力是不一样的 .36．( √ )选择一个零件的主视图一般会考虑到表现形体特征，表现加工位置和表现工作位置等原则 .37．( √ )在电脑中，可将在一台电脑上画好的图形，原封不动复制到另外一台电脑上 . 38．( × )AUTOCADR2000版本的图形，可以用AUTOCAD2004打开，同样道理，AUTOCAD2004版本的图形，可以直接用AUTOCAD 2000打开 .39．( √ )为了保护自己的文档，可以将CAD图形用DWS的格式保存.DWS格式的文档，只能查看，不能修改 .40．( √ ) Autocad的图标菜单栏可以定制，可以删除，也可以增加 .41．( √ ) Autocad是美国AuTodesk公司的计算机制图软件 .42．( √ ) 在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作.43．( √ ) 所有的命令都可以采用键盘输入即快捷方式以提高绘图制度，快捷方式的字母可由用户自己来定义 .44.( × )WCS表示用户坐标系.45.( √ )在Autocad 2000中，可以使用[ESC]键来取消和中断命令.46.( × )打开图形界限检查，图形绘制允许超出图形界限.47.( × )在当前图形文件中，修改点的样式后，已有的点不会发生变化.48.( × )使用MTEXT命令输入文本时，每一行文字是一个独立的对象.49．( × ) 正交线指的是水平线和竖直线 .50．( × ) 当图形中的主要轮廓线与水平线成45度角时，该图形的剖面线应画成与水平线成30度或60度的平行线，其倾斜的方向与其他图形的剖面线一致，由于剖切是假想的，所以在剖视图上剖切平面的转折处应该画线 .51．( × )Autocad中的倒圆角命令fiLLeT中的圆角半径不可设为零.52．( × )AUTOCAD中绘图当前点为100，100，则点的坐标输入：110，110或@10．10或@10<45表示同—个点.53．( √ )在含有尺寸标注的Autocad图形文件中，有两个层是由Autocad自动生成的，它们是0层和尺寸标注定义点层DefPoinTs. 54. ( √ )用户在Autocad中设置的线型不能正常显示，通常是由于全局线型比例因子hsCAie设置不当所至，可通过改变全局线型比例因子hsCALe来调整.55．( × )使用外部块命令时，当外部块图形改变时，引用部会也会随之改变.56．( × ) 创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1 .57．( √ ) CAD设计与常规设计方法相比，有利于产品的标准化.分列化.通用化 .58．( × )机械制图中，GB/T为推荐性国家标准的代号，一般可简称为“国标”.59．( √ ) 国家标准中.A4图纸的幅面尺寸为210X297，A3的图纸的幅面尺寸为295X420.60．( √ ) 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角 .四、简答题（每题1分，共30分）1.答出两种激活或启动块插入的命令<中文.英文均可).答：利用对话框插人(DDinsCrt）；利用插入命令插入块(insert).2.至少答出两种对象选择方式.答：答：(1)对象组方式；(2)直接拾取方式；(3)窗口拾取方式(1)对象组方式；3.Autocad中图形文件的保存方法有哪几种？对应的命令或变量分别是什么？答.Autocad中图形文件的保存方法主要有四种：（1）快速存盘：QSAVE.如果当前图形文件已命名，则以原名保存；如尚未命名，出现SAVEAS对话框.（2）换名存盘：SAVEAS.出现SAVEAS对话框，在对话框中可输入文件名称.文件类型和文件存放路径.（3）以当前名存盘：SAVE.出现SAVEAS对话框，可更改图形文件名称也可不作改变.（4）自动存盘：SAVETIME系统根据用户设定的时间间隔自动存盘.4. 说明Autocad用户界面的组成.答.Autocad用户界面主要包括以下几个部分：标题栏.下拉菜单.工具栏.绘图窗口.十字光标.坐标系图标.模型和布局选项卡.状态条.命令提示行窗口及滚动条等.5. 简述画直线的几种操作方式答：（1）命令：Line（2）利用绘图工具框中的直线命令（3）利用下拉菜单：绘图\直线（4）利用屏幕菜单Line.6.AUTOCAD中的工具栏不见了怎么办？答.点工具——选项——配置——重置；也可用命令MENULOAD ，然后点击浏览，选择ACAD.MNC 加载即可.7.怎么修改AUTOCAD 的快捷键？答.CAD2002及以下，直接修改其SUPPORT 目录下的ACAD.PGP 文件即可. CAD2004是在工具-自定义-编辑自定义文件-程序参数（ACAD.PGP ）处.8. 如何关闭实施助手答：在实施助手的对话框内点击右键选择设置，会跳出设置对话框，在激活选项中选择"在需要时"然后确定，关闭实时助手，下次操作就不会出现实时助手了.9.能否在CAD 中插入JPG 格式的图片？怎么操作？答：可以插入."插入"----"光栅图象"，就可以选择JPG 图象了.除此以外，还支持BMP.RLC.TIFF.TGA 等常用格式.10. 在AUTOCAD 中突然死机后，还能找到没保存的文件吗？答：你要把它设为自动保存，保存时间一般为十分钟左右，自动保存默认的文件为.av$看看C:\WINDOWS\TEMP 下有没有，改为.DWG11. 在Word 文档中插入AutoCAD 图形的发法。

CAD四星难度练习题一、基本操作题1. 在CAD中，如何快速切换图层？2. 如何设置CAD的绘图界限？3. 如何使用CAD的修剪命令？4. 如何在CAD中创建一个新的块？5. 如何在CAD中插入外部参照？二、绘图题1. 绘制一个长100mm、宽50mm的矩形。

2. 绘制一个半径为20mm的圆。

3. 绘制一个边长为30mm的正三角形。

4. 绘制一个边长为40mm的正六边形。

5. 绘制一条长度为80mm、角度为45度的斜线。

三、修改题一个长50mm、宽30mm的矩形。

一个半径为15mm的圆。

一个边长为20mm的正方形。

一个半径为10mm的圆。

一个长60mm、宽40mm的矩形。

一个边长为25mm的正三角形。

四、标注题一个长80mm、宽50mm的矩形。

一条长度为60mm的直线。

一个半径为25mm的圆。

一个直径为40mm的圆。

一个角度为45度的角。

一个角度为120度的角。

五、综合题1. 绘制并标注一个长120mm、宽80mm的矩形，矩形内有一个半径为20mm的圆。

2. 绘制并标注一个边长为50mm的正方形，正方形内有一个边长为30mm的正三角形。

3. 绘制并标注一个直径为80mm的圆，圆内有一个边长为40mm的正六边形。

4. 绘制并标注一个长150mm、宽100mm的矩形，矩形内有一条长度为60mm、角度为30度的斜线。

六、图层管理题1. 如何在CAD中创建一个新的图层，并将其命名为“轮廓线”？2. 如何将当前所有对象的图层更改为“中心线”？3. 如何关闭除“标注”图层以外的所有图层？4. 如何设置“文字”图层的线型为Continuous，颜色为红色？5. 如何冻结“辅助线”图层，使其不在绘图区域显示？七、块与属性题1. 如何创建一个带有属性的块，属性包括零件编号和零件名称？2. 如何编辑已插入图块中的属性值？3. 如何通过属性值快速选择相同类型的块？4. 如何将多个块合并为一个块？5. 如何在插入块时调整其比例和旋转角度？八、文字与表格题1. 如何在CAD中添加单行文字注释？2. 如何在CAD中创建多行文字说明？3. 如何设置文字样式，包括字体、大小和效果？4. 如何在CAD中创建一个简单的表格？5. 如何在表格中添加和编辑数据？九、尺寸标注题1. 如何在CAD中使用对齐标注来标注一个斜面的尺寸？2. 如何为圆弧添加半径标注？3. 如何设置标注样式，包括箭头样式、文字位置和尺寸线颜色？4. 如何快速修改多个标注的尺寸文本？5. 如何在CAD中创建连续标注？十、打印与输出题1. 如何设置CAD的打印区域？2. 如何在打印时设置图纸的比例？3. 如何在打印预览中调整图纸的位置？4. 如何将CAD图纸导出为PDF格式？5. 如何将CAD图纸导出为图片格式（如JPG、PNG）？答案一、基本操作题1. 通过图层下拉列表或图层工具栏切换图层。

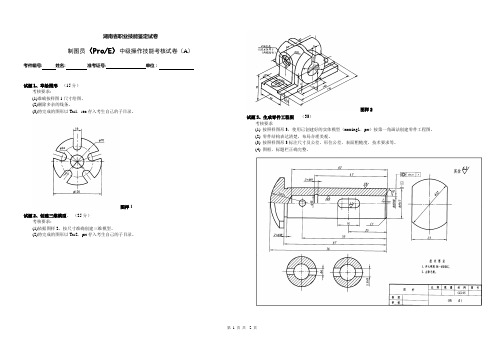

第 1 页 共 2 页 湖南省职业技能鉴定试卷
