二极管的检测方法及步骤二极管是一种常用的电子元件，用于电路的整流、开关、放大等功能。
检测二极管的工作状态是维护和维修电子设备的重要环节。
下面将介绍二极管的检测方法及步骤。
1.使用万用表测试二极管的导通性：步骤一:调整万用表选择档位为二极管测试档，一般为20kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为1，则代表二极管导通；如果指示笔无反应，表头显示无穷大，则代表二极管断路。
2.利用排阻检测二极管的正向压降：步骤一:将二极管两端的脚与排阻相连。
步骤二:使用万用表测试排阻两端的电压。
结果分析:如果在正极脚插入电压，则在正向时二极管有正向压降；如果在负极脚插入电压，则无正向压降。
3.利用万用表测试二极管的反向电阻：步骤一:调整万用表选择档位为二极管测试档，一般为200kΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较大的电阻值，则代表二极管正常；如果指示笔无反应，表头显示无穷大，则代表二极管损坏。
4.通过二极管的发光来判断工作状态：步骤一:使用电压为0.5-1.5V的电池，如干电池或电池组。
步骤二:用导线将电池的正极与二极管的阳极相连，将电池的负极与二极管的阴极相连。
步骤三:观察二极管是否发光。
结果分析:如果二极管发出明亮的光则代表二极管正常工作，如果没有发光则代表二极管损坏或者非光敏二极管。
5.利用万用表测试二极管的倒流电流：步骤一:调整万用表选择档位为二极管测试档，一般为200mΩ。
步骤二:将指示笔插入表头的COM孔和VΩmA孔，形成短路。
步骤三:将二极管两端的焊脚分别与指示笔接触，注意极性。
结果分析:如果指示笔有反应，表头显示的数值为一个较小的电流值，则代表二极管正常；如果指示笔无反应，表头显示为0，则代表二极管损坏。
二极管测量方法二极管是一种常见的电子元件，它具有正向导通和反向截止的特性，广泛应用于电子电路中。
在实际的电子设备中，对二极管的测量是非常重要的，因此我们需要掌握一些二极管的测量方法。
接下来，我将介绍几种常见的二极管测量方法。
一、直流电压法测量二极管。
直流电压法是最常见的二极管测量方法之一。
测量时，将二极管连接到直流电压源上，通过改变电压源的电压，可以得到二极管的正向导通电压和反向截止电压。
在测量时需要注意，正向导通电压一般在0.6-0.7V之间，而反向截止电压一般在几十伏以上。
通过直流电压法可以快速准确地测量二极管的电压特性。
二、电流-电压法测量二极管。
电流-电压法是另一种常用的二极管测量方法。
在这种方法中，通过改变二极管的正向电流和反向电压，可以得到二极管的电流-电压特性曲线。
通过这种方法可以直观地了解二极管的导通特性和截止特性，对于一些特殊工作条件下的二极管选择和设计具有重要意义。
三、万用表测量二极管。
在实际工作中，我们通常会使用万用表来测量二极管。
万用表可以测量二极管的正向导通电压和反向截止电压，同时还可以测量二极管的正向电流和反向电流。
使用万用表测量二极管方便快捷，是实际工作中常用的测量方法之一。
四、示波器测量二极管。
示波器是一种常用的电子测量仪器，它可以直观地显示电压和电流的波形。
在测量二极管时，可以通过示波器显示二极管的导通特性和截止特性，进一步了解二极管的工作状态。
示波器测量方法可以直观地观察二极管的工作情况，对于一些特殊工作条件下的二极管选择和设计具有重要意义。
以上是几种常见的二极管测量方法，每种方法都有其适用的场合和特点。
在实际工作中，我们可以根据具体的测量需求选择合适的测量方法，以便准确地获取二极管的电特性参数。
掌握这些二极管测量方法，对于电子工程师来说是非常重要的，希望大家能够加强学习，提高实际工作能力。
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
来源:输配电设备网3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
二极管的检测方法1 二极管检测方法二极管是一种电子元件，广泛应用于电子设备中。
针对二极管，要检测其工作是否正常，可采用以下几种实用的方法。
1.1 电压和电流检测法电压和电流检测法是最常用的二极管检测方法，直接对二极管的正极和负极分别用已知的电压和电流作用，并通过电压表和电流计测量其正确工作的数值，从而判断该二极管是人通过或者不通过。
优点是测量简便快捷，但缺点是可以测试出某一极管是否能正常工作，但测试不出其完全器件状态，一般仅做到该极管可通电。
1.2 直流偏流测试法直流偏流测试法是对二极管是否正常工作的另一种检测方法，即采用直流源循环加载观测二极管的状态，一般采用电流测量技术，若二极管正常，则测量出的偏移电流因各种循环加载而有所变化；若二极管出现故障，则偏移电流不会发生变化。
优点是测试结果准确可靠，能测试出某一极管的完全器件状态，但缺点在于操作比较繁琐，无法同时测量多个二极管，需要一个个进行测试。
1.3 交流偏流测试法交流偏流测试法也称为天顶实验，该法是采用恒定频率和恒定幅值的交流电压作用于二极管，观察它的偏移电流随温度多少变化，用数码类电表直接把每一种温度下的偏移电流值都测量出来，然后比较正常器件的偏流特性和损坏的偏流特性上的差别，从而区分二极管是否正常工作。
优点是测试结果准确可靠，缺点是测试门槛较高，既要有相应的仪器设备，也要有计算机分析软件，耗费人力和物力较多，一般用来测试重要的器件和关键部件，不宜大规模应用。
以上是关于二极管检测方法的介绍。
有了这些检测方法，技术人员就可以更好地检测、维护和调试二极管相关的电子设备，确保其正常工作。
各种二极管的检测方法二极管是一种具有非线性电阻特性的电子元件，常用于开关、整流和波形修整等电路中。
为了确保二极管的正常工作和参数的准确测量，需要采用适当的检测方法。
下面将介绍几种常见的二极管的检测方法。
一、正向电压降检测法：正向电压降是指二极管在正向工作时的电压降，是二极管的一个重要参数。
通过测量二极管的正向电压降可以判断电流方向是否正确、二极管是否正常工作。
方法：1.关断电源，将待测二极管连接到直流电源的正负极；2.调节电源使其输出0.2V的电压；3.用万用表的电压挡位测量二极管两端的电压，如果读数为0.2V，则二极管正常工作。
这种方法简单实用，能够快速检测二极管的正向电压降。
二、反向电阻检测法：反向电阻是指二极管在反向工作时对电流的阻力大小。
通过测量反向电阻可以判断二极管的漏电流大小，以及是否有击穿现象。
方法：1.关断电源，将待测二极管连接到万用表的电阻挡位；2.正极法：将电阻挡位调至较高的档位，用表笔分别接触二极管的正负极，观察并记录读数；反极法：将表笔反向接触二极管的正负极，同样观察并记录读数；3.如果在两种方法下，读数相对稳定并且较大，则说明二极管的反向电阻较大，正常工作。
这种方法主要用于判断二极管的反向电阻是否在正常范围内。
三、欧姆表测量法：欧姆表测量法是通过欧姆表测量二极管的正向和反向电阻，判断二极管是否正常工作。
方法：1.关断电源，将待测二极管连接到欧姆表的电阻挡位；2.将表笔分别接触二极管的正负极，观察并记录读数；3.如果在正向和反向电阻测量中，读数稳定并且符合理论值，则二极管正常工作。
这种方法适用于一般二极管的检测，能够全面了解二极管正向和反向特性。
四、三极管测试仪法：三极管测试仪是一种特殊的测试仪器，能够更全面、准确地检测三极管的参数。
方法：1.使用测试仪连接待测三极管的器件脚；2.打开测试仪，根据使用说明进行操作；3.分析测试给出的结果，判断三极管的各项参数是否符合要求。

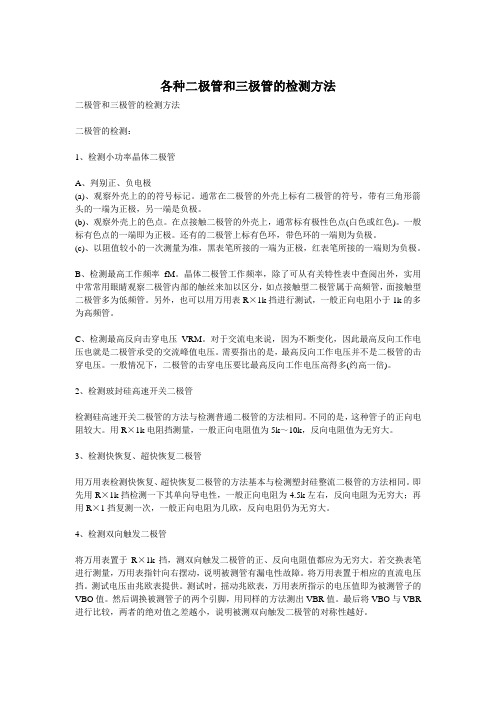

各种二极管和三极管的检测方法二极管和三极管的检测方法二极管的检测：1、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)、观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B、检测最高工作频率fM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k的多为高频管。
C、检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
2、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。
3、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。
4、检测双向触发二极管将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。
将万用表置于相应的直流电压挡。
各类二极管的检测方法二极管是一种具有两个电极的电子元件，通常由半导体材料制成。
它是电路中最简单的电子元件之一，也是最常见的电子元件之一、检测二极管的方法有很多，下面将介绍几种常见的方法。
一、直流电压检测法直流电压检测法是最常用和最简单的检测二极管方法之一、具体操作如下：1.将万用表调至直流电压测量档位，选择合适的量程。
2.将二极管的正极连到表笔的红色插头上，负极连到表笔的黑色插头上。
3.分别接上电源的正负极，根据其正常工作方式，可以得到相应的电压值。
二、交流电压检测法交流电压检测法可以更全面地了解二极管的性能，具体操作如下：1.将万用表调至交流电压测量档位，选择合适的量程。
2.将二极管的正极连到表笔的红色插头上，负极连到表笔的黑色插头上。
3.分别接上信号源的正负极，根据输出信号的变化，可以得到二极管所处的工作状态。
三、二极管的正向电阻测试法正向电阻测试法可以用来判断二极管是否正常导通，具体操作如下：1.将万用表调至电阻测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电阻值，可以判断二极管是否导通。
四、二极管的反向电阻测试法反向电阻测试法可以判断二极管是否有反向漏电现象，具体操作如下：1.将万用表调至电阻测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电阻值，如果是无限大（即OL），则说明二极管正常。
3.如果表测得的电阻值不是无限大，说明二极管可能有反向漏电现象。
五、二极管的导通电压测试法导通电压测试法可以判断二极管的导通电压值，具体操作如下：1.将万用表调至二极管测试档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的导通电压值，可以了解二极管的导通特性。
六、反向漏电电流测试法反向漏电电流测试法可以判断二极管在反向电压下的漏电电流值，具体操作如下：1.将万用表调至电流测量档位，选择合适的量程。
2.将表笔分别接触二极管的正极和负极，根据表测得的电流值，可以了解二极管的反向漏电现象。
用万用表检测各种见二极管的极性,好坏等参数的方法本文主要介绍用万用表检测常用二极管,如高速开关二极管,快恢复二极管,小功率通用二极管,双向触发二极管,TVS管,红外二极管的引脚极性及性能的方法.1、检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。
不同的是，这种管子的正向电阻较大。
用R×1k电阻挡测量，一般正向电阻值为5k～10k，反向电阻值为无穷大。
2、检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。
即先用R×1k挡检测一下其单向导电性，一般正向电阻为4.5k左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几欧，反向电阻仍为无穷大。
3、检测小功率晶体二极管A、判别正、负电极(a)、观察外壳上的的符号标记。
通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。
(b)、观察外壳上的色点。
在点接触二极管的外壳上，通常标有极性色点(白色或红色)。
一般标有色点的一端即为正极。
还有的二极管上标有色环，带色环的一端则为负极。
(c)、以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。
B、检测最高工作频率FM。
晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。
另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。
C、检测最高反向击穿电压VRM。
对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。
需要指出的是，最高反向工作电压并不是二极管的击穿电压。
一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
4、检测双向触发二极管A、将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。
二极管的检测方法
二极管常用的检测方法有以下几种：
1. 直流电阻测量：使用万用表的电阻测量档位，将两个测量引线分别接在二极管的两个引脚上，通过读取显示屏上的电阻数值，可以初步判断二极管是否正常。
如果正常的二极管在正向偏置时电阻接近0，反向偏置时电阻非常高。
2. 压降测量：将二极管连接在电路中，以不同的电压施加在二极管的两个引脚上。
通过使用电压表或示波器测量两个引脚之间的压降，可以判断二极管是否正常。
正常工作的正向偏压降约为0.7V，反向偏压降接近零。
3. 二极管测试仪：市场上有专门的二极管测试仪，可以直接连接二极管进行测试。
测试仪会给出二极管的参数，如正向电压降、反向电阻等。
这种方法比较方便和准确。
4. 示波器测试：使用示波器测量二极管的正向电压降和反向电压。
通过观察示波器上的波形图，可以判断二极管是否正常。
需要注意的是，在进行二极管的检测时，应根据具体的二极管型号和规格，选择合适的测试方法和仪器。
同时，在测量时应注意保持二极管不受损坏，避免超过最大额定电压和电流。
（一）普通二极管淘一站的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。
通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。
1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。
两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。
在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。
2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。
硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。
正向电阻越小越好，反向电阻越大越好。
正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。
若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。
若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。
其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。
也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。
如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
（二）稳压二极管的检测1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。
塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。
对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。
在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。
若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。
2．稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压二极管，可将稳压电源的输出电压调至15V，将电源正极串接1只1.5kΩ限流电阻后与被测稳压二极管的负极相连接，电源负极与稳压二极管的正极相接，再用万用表测量稳压二极管两端的电压值，所测的读数即为稳压二极管的稳压值。
若稳压二极管的稳压值高于15V，则应将稳压电源调至20V以上。
也可用低于1000V的兆欧表为稳压二极管提供测试电源。
其方法是：将兆欧表正端与稳压二极管的负极相接，兆欧表的负端与稳压二极管的正极相接后，按规定匀速摇动兆欧表手柄，同时用万用表监测稳压二极管两端电压值（万用表的电压档应视稳定电压值的大小而定），待万用表的指示电压指示稳定时，此电压值便是稳压二极管的稳定电压值。
若测量稳压二极管的稳定电压值忽高忽低，则说明该二极管的性不稳定。
图4-72是稳压二极管稳压值的测量方法。
（三）双向触发二极管的检测1．正、反向电阻值的测量用万用表R×1k或R×10k档，测量双向触发二极管正、反向电阻值。
正常时其正、反向电阻值均应为无穷大。
若测得正、反向电阻值均很小或为0，则说明该二极管已击穿损坏。
2．测量转折电压测量双向触发二极管的转折电压有三种方法。
第一种方法是：将兆欧表的正极（E）和负极（L）分别接双向触发二极管的两端，用兆欧表提供击穿电压，同时用万用表的直流电压档测量出电压值，将双向触发二极管的两极对调后再测量一次。
比较一下两次测量的电压值的偏差（一般为3~6V）。
此偏差值越小，说明此二极管的性能越好。
第二种方法是：先用万用表测出市电电压U，然后将被测双向触发二极管串入万用表的交流电压测量回路后，接入市电电压，读出电压值U1，再将双向触发二极管的两极对调连接后并读出电压值U2。
若U1与U2的电压值相同，但与U的电压值不同，则说明该双向触发二极管的导通性能对称性良好。
若U1与U2的电压值相差较大时，则说明该双向触发二极管的导通性不对称。
若U1、U2电压值均与市电U相同时，则说明该双向触发二极管内部已短路损坏。
若U1、U2的电压值均为0V，则说明该双向触发二极管内部已开路损坏。
第三种方法是：用0~50V连续可调直流电源，将电源的正极串接1只20kΩ电阻器后与双向触发二极管的一端相接，将电源的负极串接万用表电流档（将其置于1mA档）后与双向触发二极管的另一端相接。
逐渐增加电源电压，当电流表指针有较明显摆动时（几十微安以上），则说明此双向触发二极管已导通，此时电源的电压值即是双向触发二极管的转折电压。
图4-73是双向触发二极管转折电压的检测方法。
（四）发光二极管的检测1．正、负极的判别将发光二极管放在一个光源下，观察两个金属片的大小，通常金属片大的一端为负极，金属片小的一端为正极。
2．性能好坏的判断用万用表R×10k档，测量发光二极管的正、反向电阻值。
正常时，正向电阻值（黑表笔接正极时）约为10~20kΩ，反向电阻值为250kΩ~∞（无穷大）。
较高灵敏度的发光二极管，在测量正向电阻值时，管内会发微光。
若用万用表R×1k档测量发光二极管的正、反向电阻值，则会发现其正、反向电阻值均接近∞（无穷大），这是因为发光二极管的正向压降大于1.6V（高于万用表R×1k档内电池的电压值1.5V）的缘故用万用表的R×10k档对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。
也可用3V直流电源，在电源的正极串接1只33Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极（见图4-74），正常的发光二极管应发光。
或将1节1.5V电池串接在万用表的黑表笔（将万用表置于R×10或R×100档，黑表笔接电池负极，等于与表内的1.5V电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。
（五）红外发光二极管的检测1．正、负极性的判别红外发光二极管多采用透明树脂封装，管心下部有一个浅盘，管内电极宽大的为负极，而电极窄小的为正极。
也可从管身形状和引脚的长短来判断。
通常，靠近管身侧向小平面的电极为负极，另一端引脚为正极。
长引脚为正极，短引脚为负极。
2．性能好坏的测量用万用表R×10k档测量红外发光管有正、反向电阻。
正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ（用R×10k档测量，反向电阻大于200 kΩ）。
若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。
若测得正、反向电阻值均为无穷大，则说明该二极管已开路损坏。
若测得的反向电阻值远远小于500kΩ，则说明该二极管已漏电损坏。
（六）红外光敏二极管的检测将万用表置于R×1k档，测量红外光敏二极管的正、反向电阻值。
正常时，正向电阻值（黑表笔所接引脚为正极）为3~10 kΩ左右，反向电阻值为500 kΩ以上。
若测得其正、反向电阻值均为0或均为无穷大，则说明该光敏二极管已击穿或开路损坏。
在测量红外光敏二极管反向电阻值的同时，用电视机遥控器对着被测红外光敏二极管的接收窗口（见图4-75）。
正常的红外光敏二极管，在按动遥控器上按键时，其反向电阻值会由500 kΩ以上减小至50~100 kΩ之间。
阻值下降越多，说明红外光敏二极管的灵敏度越高。
（七）其他光敏二极管的检测1．电阻测量法用黑纸或黑布遮住光敏二极管的光信号接收窗口，然后用万用表R×1k 档测量光敏二极管的正、反向电阻值。
正常时，正向电阻值在10~20kΩ之间，反向电阻值为∞（无穷大）。
若测得正、反向电阻值均很小或均为无穷大，则是该光敏二极管漏电或开路损坏。
再去掉黑纸或黑布，使光敏二极管的光信号接收窗口对准光源，然后观察其正、反向电阻值的变化。
正常时，正、反向电阻值均应变小，阻值变化越大，说明该光敏二极管的灵敏度越高。
2．电压测量法将万用表置于1V直流电压档，黑表笔接光敏二极管的负极，红表笔接光敏二极管的正极、将光敏二极管的光信号接收窗口对准光源。
正常时应有0.2~0.4V电压（其电压与光照强度成正比）。
3．电流测量法将万用表置于50μA或500μA电流档，红表笔接正极，黑表笔接负极，正常的光敏二极管在白炽灯光下，随着光照强度的增加，其电流从几微安增大至几百微安。
（八）激光二极管的检测1．阻值测量法拆下激光二极管，用万用表R×1k或R×10k 档测量其正、反向电阻值。
正常时，正向电阻值为20~40kΩ之间，反向电阻值为∞（无穷大）。
若测得正向电阻值已超过50kΩ，则说明激光二极管的性能已下降。
若测得的正向电阻值大于90kΩ，则说明该二极管已严重老化，不能再使用了。
2．电流测量法用万用表测量激光二极管驱动电路中负载电阻两端的电压降，再根据欧姆定律估算出流过该管的电流值，当电流超过100mA时，若调节激光功率电位器（见图4-76），而电流无明显的变化，则可判断激光二极管严重老化。
若电流剧增而失控，则说明激光二极管的光学谐振腔已损坏。
（九）变容二极管的检测1．正、负极的判别有的变容二极管的一端涂有黑色标记，这一端即是负极，而另一端为正极。
还有的变容二极管的管壳两端分别涂有黄色环和红色环，红色环的一端为正极，黄色环的一端为负极。
也可以用数字万用表的二极管档，通过测量变容二极管的正、反向电压降来判断出其正、负极性。
正常的变容二极管，在测量其正向电压降时，表的读数为0.58~0.65V；测量其反向电压降时，表的读数显示为溢出符号“1”。
在测量正向电压降时，红表笔接的是变容二极管的正极，黑表笔接的是变容二极管的负极。
2．性能好坏的判断用指针式万用表的R×10k档测量变容二极管的正、反向电阻值。
正常的变容二极管，其正、反向电阻值均为∞（无穷大）。
若被测变容二极管的正、反向电阻值均有一定阻值或均为0，则是该二极管漏电或击穿损坏。
（十）双基极二极管的检测1．电极的判别将万用表置于R×1k档，用两表笔测量双基极二极管三个电极中任意两个电极间的正反向电阻值，会测出有两个电极之间的正、反向电阻值均为2~10kΩ，这两个电极即是基极B1和基极B2，另一个电极即是发射极E。
