最新二极管的检测与识别

二极管的检测方法及技巧1 检测小功率晶体二极管A 判别正、负电极(a) 观察外壳上的的符号标记。

通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。

(b) 观察外壳上的色点。

在点接触二极管的外壳上，通常标有极性色点(白色或红色)。

一般标有色点的一端即为正极。

还有的二极管上标有色环，带色环的一端则为负极。

(c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。

B 检测最高工作频率fM。

晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。

另外，也可以用万用表R×1k挡进行测试，一般正向电阻小于1k 的多为高频管。

C 检测最高反向击穿电压VRM。

对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。

需要指出的是，最高反向工作电压并不是二极管的击穿电压。

一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。

2 检测玻封硅高速开关二极管检测硅高速开关二极管的方法与检测普通二极管的方法相同。

不同的是，这种管子的正向电阻较大。

用R×1k电阻挡测量，一般正向电阻值为5k ～10k ，反向电阻值为无穷大。

3 检测快恢复、超快恢复二极管用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。

即先用R×1k挡检测一下其单向导电性，一般正向电阻为4 5k 左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。

4 检测双向触发二极管A 将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。

若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。

将万用表置于相应的直流电压挡。

测试电压由兆欧表提供。

测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。

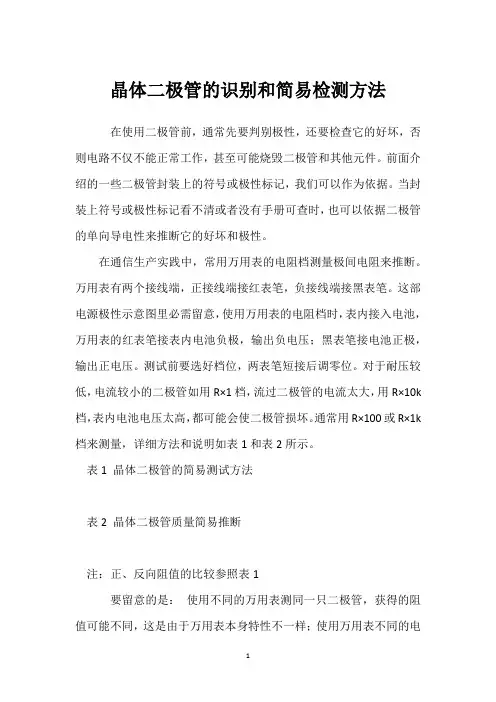

晶体二极管的识别和简易检测方法在使用二极管前，通常先要判别极性，还要检查它的好坏，否则电路不仅不能正常工作，甚至可能烧毁二极管和其他元件。

前面介绍的一些二极管封装上的符号或极性标记，我们可以作为依据。

当封装上符号或极性标记看不清或者没有手册可查时，也可以依据二极管的单向导电性来推断它的好坏和极性。

在通信生产实践中，常用万用表的电阻档测量极间电阻来推断。

万用表有两个接线端，正接线端接红表笔，负接线端接黑表笔。

这部电源极性示意图里必需留意，使用万用表的电阻档时，表内接入电池，万用表的红表笔接表内电池负极，输出负电压；黑表笔接电池正极，输出正电压。

测试前要选好档位，两表笔短接后调零位。

对于耐压较低，电流较小的二极管如用R×1档，流过二极管的电流太大，用R×10k 档，表内电池电压太高，都可能会使二极管损坏。

通常用R×100或R×1k 档来测量，详细方法和说明如表1和表2所示。

表1 晶体二极管的简易测试方法表2 晶体二极管质量简易推断注：正、反向阻值的比较参照表1要留意的是：使用不同的万用表测同一只二极管，获得的阻值可能不同，这是由于万用表本身特性不一样；使用万用表不同的电阻档测二极管时，获得的阻值也是不同的。

例如用R×100档测某一只2CZ83D，正向电阻约500欧，反向电阻约320千欧，而改用R×1k档，测得正向电阻约4千欧，反向时表头指针几乎不动。

这是由于二极管是非线性器件，PN结的阻值是随外加电压变化的，而用万用表测电阻时，各档的表笔端电压不一样，所以用不同的电阻档测同一只二极管，测得的阻值读数就不一样。

以上我们争论了一般的二极管的基本结构、性能以及简易的测试方法等，我们在后面有关章节还将争论整流二极管在整流电路中的应用。

二极管的识别与测量方法(1)二极管的识别二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

二极管的识别很简洁，小功率二极管的N极（负极），在二极管外表大多采纳一种色圈标出来，有些二极管也用二极管专用符号来表示P 极（正极）或N极（负极），也有采纳符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

(2)二极管的测量利用指针型万用表测二级管时，应置于电阻档，其等效电路如图中虚线框内所示，其中为其等效内阻，为表内电压源。

当万用表置于R×1、R×100、R×1K档时，。

万用表置R×1K档，两表笔分别接二极管的两极，若测得的电阻较小（硅管数千欧、锗管数百欧），说明二极管的PN结处正向偏置，则红表笔接的是正极，黑表笔接的是负极。

反之二极管处于反向偏置时，呈现的电阻较大（硅管约数百千欧以上，锗管约数百千欧），则黑表笔接的是正极，红表笔接的是负极。

若正反向电阻均为无穷大或均为零或比较接近，说明二极管内部开路或短路或性能变差。

图测二极管由于发光二极管不发光时，其正反向电阻均较大且无明显差异，故一般不用万用表推断发光二极管的极性。

常用的方法是将发光二极管与一数百欧（如330Ω）电阻串联。

然后加3V～5V的直流电压，若发光二极管亮，说明二极管正向导通，则与电源正端相接的为正极，与负端相接的为负极。

假如二极管反接则不亮。

稳压二极管与变容二极管的PN结都具有正向电阻小反向电阻大的特点，其测量方法与一般二极管相同。

（3）用数字万用表测量二极管①将黑表笔插入COM插孔,红表笔插入V/Ω插孔(红表笔极性为“+”)将功能开关置于“”档、并将红表笔连接到待测二极管正极，将黑表笔连接到待测二极管负极，读数为二极管正向压降的近似值。

二极管检验及判断标准二极管是一种常用的电子元件，对于电子工程师而言，检验和判断二极管的性能是非常重要的。

本文将介绍二极管检验及判断标准。

首先，我们需要了解二极管的基本原理。

二极管是一种半导体器件，它有两个端口：正极（阳极）和负极（阴极）。

当正极施加正电压，负极施加负电压时，二极管处于正向导通状态；当正极施加负电压，负极施加正电压时，二极管处于反向截止状态。

在进行二极管检验之前，我们需要准备一些工具：万用表、示波器、电源等。

首先，我们可以使用万用表对二极管进行简单的检测。

将万用表调至二极管测试档位，将正极接在二极管的正极上，将负极接在二极管的负极上。

如果万用表显示有导通，则说明该二极管是好的；如果万用表显示没有导通，则说明该二极管有问题。

除了使用万用表进行简单的检测之外，我们还可以使用示波器进行更为精确的检测。

将示波器连接到二极管的两端口上，然后施加一个正弦波信号。

如果示波器显示出一个完整的正弦波形，则说明该二极管是好的；如果示波器显示出一个不完整的波形或者没有波形，则说明该二极管有问题。

除了进行简单的检测之外，我们还需要对二极管进行更为细致的检查。

首先，我们需要检查二极管的引脚是否变形或者损坏。

如果引脚变形或者损坏，则需要更换该二极管。

其次，我们需要检查二极管的外观是否有损坏或者污垢。

如果有污垢，则需要清洗干净；如果有损坏，则需要更换该二极管。

最后，我们需要对二极管进行性能测试。

将该二极管连接到电路中，然后施加一定的电压和电流，观察其工作状态。

如果二极管处于正常工作状态，则说明该二极管是好的；如果二极管无法正常工作，则说明该二极管有问题。

总之，对于电子工程师而言，掌握二极管检验及判断标准是非常重要的。

通过简单的检测、精确的测试以及细致的检查，我们可以准确地判断一个二极管是否正常工作，并及时更换有问题的二极管，保证电子设备的正常运转。

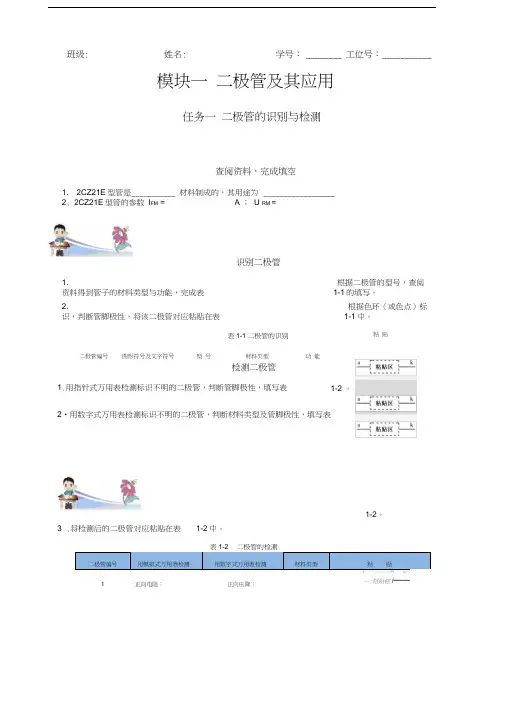

模块一二极管及其应用任务一二极管的识别与检测查阅资料，完成填空1. 2CZ21E型管是___________ 材料制成的，其用途为__________________识别二极管1. 根据二极管的型号，查阅资料得到管子的材料类型与功能，完成表1-1的填写。

2. 根据色环（或色点）标识，判断管脚极性，将该二极管对应粘贴在表1-1中。

表1-1二极管的识别二极管编号图形符号及文字符号型号材料类型功能检测二极管1.用指针式万用表检测标识不明的二极管，判断管脚极性，填写表2•用数字式万用表检测标识不明的二极管，判断材料类型及管脚极性，填写表1-2。

3 .将检测后的二极管对应粘贴在表1-2中。

二极管编号用模拟式万用表检测用数字式万用表检测材料类型粘贴1 正向电阻：正向压降：L・・" -------------- H L-—:牯贴铉i——班级: 姓名: 学号：________ 工位号：___________ 2. 2CZ21E型管的参数I FM = A ；U RM =1-2 。

粘贴反向电阻：________正向电阻：2 正向压降:反向电阻：正向电阻：3 正向压降:反向电阻：________随堂测试1•二极管有阳极和________ 极两个电极。

2•二极管具有______________ 导电特性。

当电压方向为 _______________________________ 时，二极管导通；当电压方向为______________________________ 时，二极管截止。

3•学校电子显示屏中所用的是___________________ 二极管。

4 •二极管外观上有色环的一端为______________ 极。

5 •用指针式万用表检测二极管时，阻值较小的那一次，黑笔所接为二极管的_____________ 极。

6 •用数字式万用表检测二极管时，应选用_____________________ 挡位。

常规二极管 (2)晶体二极管 (3)稳压二极管 (5)发光二极管 (6)晶体三极管 (7)常规二极管应用在液晶显示器中的常规二极管主要有整流二极管、快恢复二极管、肖特基二极管、稳压二极管。

（1）整流二极管整流二极管的作用是将交流电转变成直流电。

常见的整流二极管有1N4001、1N5401等型号。

在电路中的文字符号为“V”或“VD”。

二极管整流电路一般都接在电源变压器的二次输出端或者220V的交流市电，通常是用四个二极管组成的桥式整流电路。

它的后级为滤波器，交流电经整流后，要求将交流成分滤得越干净越好，所以滤波电容器都是用大容量的电解电容器，一般容量为几百微法至几千微法。

整流电路工作频率较低，而通过二极管的电流较大，所以都用硅材料面接触型整流二极管。

整流二极管可用万用表进行检测。

维修时，如果测得的二极管正向电阻太大或反向电阻太小，都表明二极管的整流效率不高；如果测得正向电阻为无穷大，说明二极管的内部断路；若测得的反向电阻接近于零，则表明二极管已经击穿。

在液晶显示器的电源电路中，还会发现一种称为全波整流桥的组件（简称全桥组件）。

所谓全桥组件，是一种把四只整流二极管按全波桥式整流电路连接方式封装在一起的整流组合件，主要分为长方体形、圆柱形、扁形和缺角方形四种，如图所示，其中，“～”为交流输入端“＋”、“－”为直流输出端。

图全波整流桥的组件（2）快恢复二极管液晶显示器的开关电源输出电路，不仅要求二极管有足够的耐压，还要求二极管具有良好的开关特J跬，即具有很短的反向恢复时间。

因此，输出电路的整流二极管必须使用通常所说的快恢复二极管。

反向恢复时间，是二极管由正向导通转为反向截止过程所需要的时间。

液晶显示器中通常使用耐压大于400V、整流电流大于1A的快恢复二极管，其反向恢复时间都是极短的，一般都小于0.5 μs。

维修时，若发现快恢复二极管损坏，不可采用普通的整流二极管进行代换。

这是因为，普通整流二极管的反向恢复时间较长（一般达几十微秒），当开关变压器输出的正向脉冲使二极管导通后，二极管还来不及反向截止，反向脉冲就已经涌来了，这势必造成较大的反向电流，使二极管结间温度上升，就使反向电流增大、耐压降低，最终导致二极管击穿。

二极管的判断与识别方法
二极管是一种常见的电子元件，用于控制电流的流向。

它通常由半导体材料制成，具有两个电极：正极和负极。

正极被标记为P端，负极被标记为N端。

判断一个二极管是否正常工作的最简单方法是使用万用表进行测试。

将万用表调至二极管测试档位，然后将二极管的两个引脚分别与万用表的两个探针相连接。

如果二极管是正常的，万用表上将显示出正常的导通或断路状态。

导通状态意味着电流可以从P端流向N端，而断路状态意味着电流无法流动。

你还可以使用一个电源和一个电阻来判断二极管的极性。

将电源的正极与二极管的P端相连，然后将电源的负极与二极管的N端相连。

如果二极管正常，电流将能够通过二极管，此时电阻上的电压会有一个明显的变化。

但是，如果二极管连接反了，电流将无法通过二极管，电阻上的电压则不会有变化。

你还可以通过二极管的外观特征来判断其类型。

常见的二极管有两种：有源区域在中间的点接触型二极管和有源区域在边缘的片状型二极管。

点接触型二极管的两个引脚之间会有一个小点，而片状型二极管的引脚则是平整的。

此外，不同型号的二极管还可能有不同的外形和标记。

总结一下，判断和识别二极管的方法有多种。

最简单的方法是使用
万用表进行测试，通过导通或断路状态来判断二极管是否正常。

此外，你还可以使用电源和电阻来判断二极管的极性。

此外，通过观察二极管的外观特征，如引脚形状和标记，也可以帮助你判断二极管的类型。

希望这些方法对你判断和识别二极管有所帮助。
