主要技术指标 (28)1. 概述2M数字传输性能分析仪,适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧，采用大屏幕中文显示，操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道进行测试,具有两个2Mbit/s接口，可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
●中断业务误码测试●在线误码测试●比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试●图案滑动测试●时钟滑动测试●信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试●线路信号频率测试●话路通道信号电平、频率测试●信令状态显示●话路通道内容显示●话路通道忙闲显示●直通方式●环路延时测试●自动保护倒换时间测试●信号波形模板测试●时隙内容分析●G。
821、G.826、M.2100误码性能分析●双路2Mbit/s同时检测,双向监听2. 主菜单主菜单显示如图5，在以下几种情况下可进入主菜单。
⑴开机。
⑵在其他菜单中按ESCAPE键一次或多次。

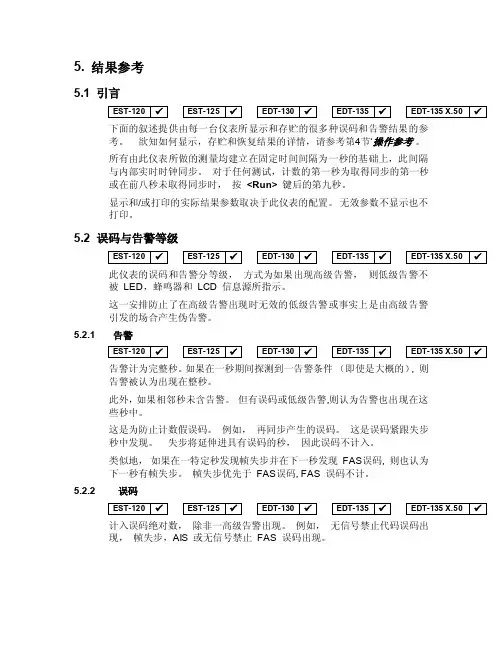

5. 结果参考5.1 引言下面的叙述提供由每一台仪表所显示和存贮的很多种误码和告警结果的参考。
欲知如何显示，存贮和恢复结果的详情，请参考第4节‘操作参考’。
所有由此仪表所做的测量均建立在固定时间间隔为一秒的基础上，此间隔与内部实时时钟同步。
对于任何测试，计数的第一秒为取得同步的第一秒或在前八秒未取得同步时，按<Run>键后的第九秒。
显示和/或打印的实际结果参数取决于此仪表的配置。
无效参数不显示也不打印。
5.2 误码与告警等级此仪表的误码和告警分等级，方式为如果出现高级告警，则低级告警不被LED，蜂鸣器和LCD 信息源所指示。
这一安排防止了在高级告警出现时无效的低级告警或事实上是由高级告警引发的场合产生伪告警。
5.2.1 告警告警计为完整秒。
如果在一秒期间探测到一告警条件（即使是大概的）, 则告警被认为出现在整秒。
此外，如果相邻秒未含告警。
但有误码或低级告警,则认为告警也出现在这些秒中。
这是为防止计数假误码。
例如，再同步产生的误码。
这是误码紧跟失步秒中发现。
失步将延伸进具有误码的秒，因此误码不计入。
类似地，如果在一特定秒发现帧失步并在下一秒发现FAS误码, 则也认为下一秒有帧失步。
帧失步优先于FAS误码, FAS 误码不计。
5.2.2 误码计入误码绝对数，除非一高级告警出现。
例如，无信号禁止代码误码出现，帧失步，AIS 或无信号禁止FAS 误码出现。
5.2.3 告警与误码的定义注：息，请参见7. 附录 A –技术指标中的列表。
注：在某些软件选项中，可能不提供时钟反转与码型反转告警类型。
5.2.4 等级图注：请参见7. 附录 A –技术指标中的列表。
黑体大写字母: 告警、记录为‘秒数’正常正文: 误码、记录为一个绝对数斜体: 绝对数Highest priorityLowestpriorityAISCode ErrorsNO SIGNALTotal SecondsLine Rate ALL ONES ALL ZEROSPATTERN SYNC LOSSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits PATTERN INVERTED图 44 – 等级图，未成帧， G.703Highest priorityLowestpriorityDISTANT FRAMECRC Errors AISFRAME SYNC LOSSCode ErrorsNO SIGNAL MULTIFR.SYNC LOSSTotal FramesTotal Multifrs FAS ErrorsDISTANT MULTIFR.Total Seconds Line Rate ALL ONES ALL ZEROSBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits SLIPPATTERN SYNC LOSSPATTERN INVERTED图45 – 等级图，成帧 2Mbit/s 测试Highest priorityLowestpriorityParity ErrorsNO SIGNAL Total Seconds Line RateSLIPBit Rate Rx Bits Bit ErrorsCharacter Errors PATTERN SYNC LOSSPATTERN INVERTED图46 – 等级图， V.24 异步Highest priorityLowestpriorityNO CLOCK Total Seconds ALL ONES ALL ZEROSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits Line RatePATTERN SYNC LOSSPATTERN INVERTEDCLOCK INVERTED图47 – 等级图，未成帧，V 接口Highest priorityLowestpriorityAISFRAME SYNC LOSSNO SIGNAL X.50 (64k)Fr. Sync LossTotal Seconds Line Rate Bit ErrorsBit Rate Rx BitsNO CLOCK DISTANT FRAME DISTANT MULTIFR.ALL ONES ALL ZEROSSLIPX.50Alarm Bit X.50 FASErrorsX.50 PCM onlyPATTERN SYNC LOSSPATTERN INVERTED图48 – 等级图， X.505.3 *BER 结果* 页注：请参见 7. 附录 A – 技术指标 中的列表。
2M误码仪使用手册
B E/B E R键的选项测试内容：
（按一下可以看到液晶显示屏的BE项会改变）
误码数与误码率（BE/BER)的测量
Cur瞬时误码，即一秒内的误码
Acc累积，开始以来的所有误码数
Max最大数，自开始以来最大一次误码
G.821键的选项误码结果分析：
（此键必须是在停止测试后“即Stop状态”才有效）
ES误码秒；SES 严重误码秒
DGM 劣化分，即一分钟内的误码大于10-6时，这分钟即称为劣化分
UAT 不可用时间，即连续10秒钟误码大于10-3时，即进入不可用时间；
设置选项说明
误码仪上的设置项图标如下图所示，在设置这些测试项时，先按S t a r t/S t o p，将表定为停止状态“S t o p”,再按”S e t U p”，进行状态，此时应看到光标在设置选项栏的” “ 闪烁，再按一下”S e l e c t”的“ “,即进入了设置状态。
相应其它的设置项也是如此。
误码仪的使用说明
1将误码仪电源及收发两根线接好。
2 按下Power 左边的红色按钮，打开误码仪。
3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。
其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。
第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。
第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。
第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。
关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。
测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。
例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。
编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。
对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。
2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。
但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。
例如：A系统在10个小时中测得的误码为100个。
B系统在10个小时中测得的误码为150个。
但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。
而B系统却只有1个误码秒。
就其传输质量而言，当然是B系统优于A系统。
这就是国际ITU-T的G.821建议的实值所在。
因此该建议规定：以上的的误码，该秒就称之为1个误码秒。
如果没有误码产生，则该秒就称之为1个无误码秒。
所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。
2M误码仪的使用说明
误码仪的使用说明
1将误码仪电源及收发两根线接好。
2 按下Power 左边的红色按钮，打开误码仪。
3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。
其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。
第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。
第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。
第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ±50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive) 存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路，用PCM编码。
一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。
误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。
例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
2M误码仪使用手册
B E/B E R键的选项测试内容：
（按一下可以看到液晶显示屏的BE项会改变）
误码数与误码率（BE/BER)的测量
Cur瞬时误码，即一秒内的误码
Acc累积，开始以来的所有误码数
Max最大数，自开始以来最大一次误码
G.821键的选项误码结果分析：
（此键必须是在停止测试后“即Stop状态”才有效）
ES误码秒；SES 严重误码秒
DGM 劣化分，即一分钟内的误码大于10-6时，这分钟即称为劣化分
UAT 不可用时间，即连续10秒钟误码大于10-3时，即进入不可用时间；
设置选项说明
误码仪上的设置项图标如下图所示，在设置这些测试项时，先按S t a r t/S t o p，将表定为停止状态“S t o p”,再按”S e t U p”，进行状态，此时应看到光标在设置选项栏的” “ 闪烁，再按一下”S e l e c t”的“ “,即进入了设置状态。
相应其它的设置项也是如此。
