误码仪(Anritsu MP2101A)操作指导书

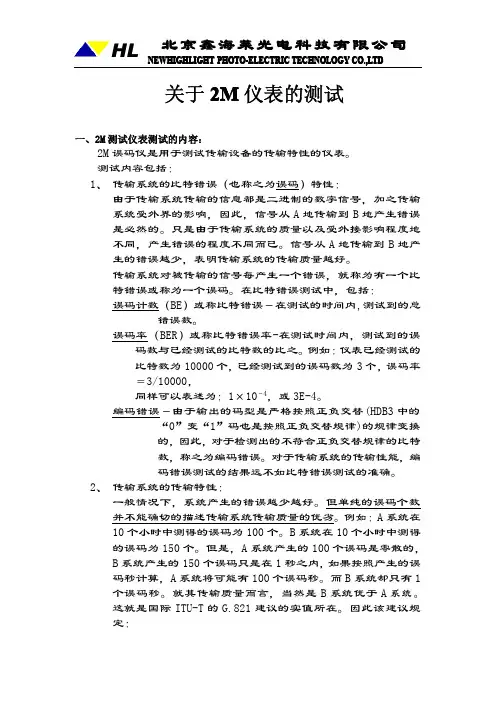

关于2M仪表的测试一、2M测试仪表测试的内容：2M误码仪是用于测试传输设备的传输特性的仪表。

测试内容包括：1、传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A地传输到B地产生错误是必然的。

只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。

信号从A地传输到B地产生的错误越少，表明传输系统的传输质量越好。

传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。

在比特错误测试中，包括：误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。

误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比之。

例如：仪表已经测试的比特数为10000个，已经测试到的误码数为3个，误码率＝3/10000，同样可以表述为：1×10－4，或3E-4。

编码错误－由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的，因此，对于检测出的不符合正负交替规律的比特数，称之为编码错误。

对于传输系统的传输性能，编码错误测试的结果远不如比特错误测试的准确。

2、传输系统的传输特性：一般情况下，系统产生的错误越少越好。

但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。

例如：A系统在10个小时中测得的误码为100个。

B系统在10个小时中测得的误码为150个。

但是，A系统产生的100个误码是零散的，B系统产生的150个误码只是在1秒之内，如果按照产生的误码秒计算，A系统将可能有100个误码秒。

而B系统却只有1个误码秒。

就其传输质量而言，当然是B系统优于A系统。

这就是国际ITU-T的G.821建议的实值所在。

因此该建议规定：可利用时间内，一秒钟之内产生以上的的误码，该秒就称之为1个误码秒。

如果没有误码产生，则该秒就称之为1个无误码秒。

所谓系统可利用时间是指：仪表在连续10秒的测试时间内，如果每秒的误码率都不超过1×10－3，那么该10秒钟就是可利用时间，并且意味着可利用时间的开始。

可开始启动误码率测试。
整理版课件
15
7 发展
高速总线应用，用于网络链路测试； 小型化、便携式在线/中断测试应用； 支持更多的输入输出电平端口； 更高的信号质量和测试精度、准确度追求； 软件无线电的应用：软件误码仪。
整理版课件
16
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
等级
一次群 二次群 三次群 四次群 五次群 六次群
A律
比特率 （kb/s）
2048
（西欧、
美国）
标称值
（Mb/s）
2
电话路数
30
8448 8
120
34368 34 480
139264 140 1920
564992 1.13 Gb/s
560 7680
15360
μ律
比特率 （kb/s）
1544
（日本、
北美）
3
1 概述
1.2 主要名词解释
误码率：在选定测试周期内产生的误码数与时钟数之比。 误码数：在选定测试周期内累计的误码数。 PRBS（伪随机序列）：通常使用最大长度移位寄存器序列。 插入误码：在数据发送端对发送数据插入一定个数或比率的错码，
通常用于误码仪的自检或校准。 线路码：发送端输出接口的数据波形编码，通常有NRZ、RZ 、
PRBS 发生器
时钟 发生器
编
输
输
解
码
出
被测系
入
码
器
口
统
口
器
PRBS 发生器
比较器
误码 显示器
（经典误码分析仪HP3784A组成原理图）
接收端也有一个图案发生器，产生一个与发送端相同的信号与接收的 信号比较，从而实现逐比特检测，一个不漏地检出差错。

5. 结果参考5.1 引言下面的叙述提供由每一台仪表所显示和存贮的很多种误码和告警结果的参考。

欲知如何显示，存贮和恢复结果的详情，请参考第4节‘操作参考’。

所有由此仪表所做的测量均建立在固定时间间隔为一秒的基础上，此间隔与内部实时时钟同步。

对于任何测试，计数的第一秒为取得同步的第一秒或在前八秒未取得同步时，按<Run>键后的第九秒。

显示和/或打印的实际结果参数取决于此仪表的配置。

无效参数不显示也不打印。

5.2 误码与告警等级此仪表的误码和告警分等级，方式为如果出现高级告警，则低级告警不被LED，蜂鸣器和LCD 信息源所指示。

这一安排防止了在高级告警出现时无效的低级告警或事实上是由高级告警引发的场合产生伪告警。

5.2.1 告警告警计为完整秒。

如果在一秒期间探测到一告警条件（即使是大概的）, 则告警被认为出现在整秒。

此外，如果相邻秒未含告警。

但有误码或低级告警,则认为告警也出现在这些秒中。

这是为防止计数假误码。

例如，再同步产生的误码。

这是误码紧跟失步秒中发现。

失步将延伸进具有误码的秒，因此误码不计入。

类似地，如果在一特定秒发现帧失步并在下一秒发现FAS误码, 则也认为下一秒有帧失步。

帧失步优先于FAS误码, FAS 误码不计。

5.2.2 误码计入误码绝对数，除非一高级告警出现。

例如，无信号禁止代码误码出现，帧失步，AIS 或无信号禁止FAS 误码出现。

5.2.3 告警与误码的定义注：息，请参见7. 附录 A –技术指标中的列表。

注：在某些软件选项中，可能不提供时钟反转与码型反转告警类型。

5.2.4 等级图注：请参见7. 附录 A –技术指标中的列表。

黑体大写字母: 告警、记录为‘秒数’正常正文: 误码、记录为一个绝对数斜体: 绝对数Highest priorityLowestpriorityAISCode ErrorsNO SIGNALTotal SecondsLine Rate ALL ONES ALL ZEROSPATTERN SYNC LOSSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits PATTERN INVERTED图 44 – 等级图，未成帧， G.703Highest priorityLowestpriorityDISTANT FRAMECRC Errors AISFRAME SYNC LOSSCode ErrorsNO SIGNAL MULTIFR.SYNC LOSSTotal FramesTotal Multifrs FAS ErrorsDISTANT MULTIFR.Total Seconds Line Rate ALL ONES ALL ZEROSBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits SLIPPATTERN SYNC LOSSPATTERN INVERTED图45 – 等级图，成帧 2Mbit/s 测试Highest priorityLowestpriorityParity ErrorsNO SIGNAL Total Seconds Line RateSLIPBit Rate Rx Bits Bit ErrorsCharacter Errors PATTERN SYNC LOSSPATTERN INVERTED图46 – 等级图， V.24 异步Highest priorityLowestpriorityNO CLOCK Total Seconds ALL ONES ALL ZEROSSLIPBYTE SYNC LOSSBlock ErrorsBit ErrorsBit Rate Rx Bits Line RatePATTERN SYNC LOSSPATTERN INVERTEDCLOCK INVERTED图47 – 等级图，未成帧，V 接口Highest priorityLowestpriorityAISFRAME SYNC LOSSNO SIGNAL X.50 (64k)Fr. Sync LossTotal Seconds Line Rate Bit ErrorsBit Rate Rx BitsNO CLOCK DISTANT FRAME DISTANT MULTIFR.ALL ONES ALL ZEROSSLIPX.50Alarm Bit X.50 FASErrorsX.50 PCM onlyPATTERN SYNC LOSSPATTERN INVERTED图48 – 等级图， X.505.3 *BER 结果* 页注：请参见 7. 附录 A – 技术指标 中的列表。

开机后分别选择N2099A和N2101B
注意防静电！
行业借鉴
RX- RX+ TX- TX+
DUT
9
2. 认识软件界面
时钟模块 N2099A
当前 时钟
开机 默认 时钟
开始（停止 ）发送数据 （误码测试 ）
数据模块 N2101B
功能选择：
1.只运行发射 2.连续误码测试 3.时间设置 4.抖动浴盆曲线 5.全码率扫描
使用完成后需要先退出软件，然后按照XP系统的关机方式关机！！！
当使用CDR 时钟时可以 不用连接这 条外部时钟 线
常规测试系统连接图
行业借鉴
4
2. 认识面板
菜单
发射部分状态
实时误码率
累计时间
发射速率 发射码型
接收速率
接收码型
行业借鉴
显示面板的上部分 显示面板的下部分
接受部分码型
5
3. 设置PPG
表示停止进行累计误码测试
运行过程中误码出现的历史记录
误码率累计结果，包括“1”电平，“0”电平和总的误码率
在初次进行误码率测 试前进行码型同步，且测 试时系统自动探测极性， 所以极性反转是无法测出 来的。
行业借鉴
8
二、Agilent N2101B
1. 开关机和系统连接方式 开机顺序：N2101B电源→电脑电源 关机顺序：电脑电源→ N2101B电源
进入 PPG/ED设 置界面
行业借鉴
系统运行状态，包 括速率、码型等
10
3. 设置PPG和ED
当速率在 155Mb/s~8.5Gb/s时 ，在这里设置速率
TX时钟源设置： 1.内部时钟（ 155Mb/s~8.5Gb/s） 2.外部环路时钟 （外接其它时钟源） 3.外部时钟

• 1.2 主要名词解释
– 误码率：在选定测试周期内产生的误码数与时钟数之比。 – 误码数：在选定测试周期内累计的误码数。 – PRBS（伪随机序列）：通常使用最大长度移位寄存器序列。 – 插入误码：在数据发送端对发送数据插入一定个数或比率的错码，
通常用于误码仪的自检或校准。 – 线路码：发送端输出接口的数据波形编码，通常有NRZ、RZ 、AMI、
电话路数
μ律
（日本、 北美）
比特率 （kb/s）
标称值 （Mb/s）
电话路数
一次群
2048 2 30
1544 1.5 24
二次群
8448 8
120 6312
6 96
三次群
34368 34 480
32064 32 480
四次群
139264 140 1920
97728 100 1440
五次群
564992 560 7680
397200 400 5760
六次群
1.13 Gb/s
15360 1.5888 Gb/s
23040
a
8
4 常用型号
– 4.1 国外型号（57所为例）
HP3784A
1kHz～50MHz
美国HP公司
HP3762A/3763A 1kHz～150MHz
美国HP公司
HP37721A
704 kHz～139MHz 美国HP公司
中电集团 41所
中电集团 41所 扬州无线电十厂
a
10
5 主要应用
• 5.1 解调器性能参数测量
如下图所示，以误码率测量为基础，D分ata 别对解调器译码输出信号作误
码率、入所门限、时钟误测和码试载率仪波捕捉带、同步时间解（被调测码器元）等性能参数

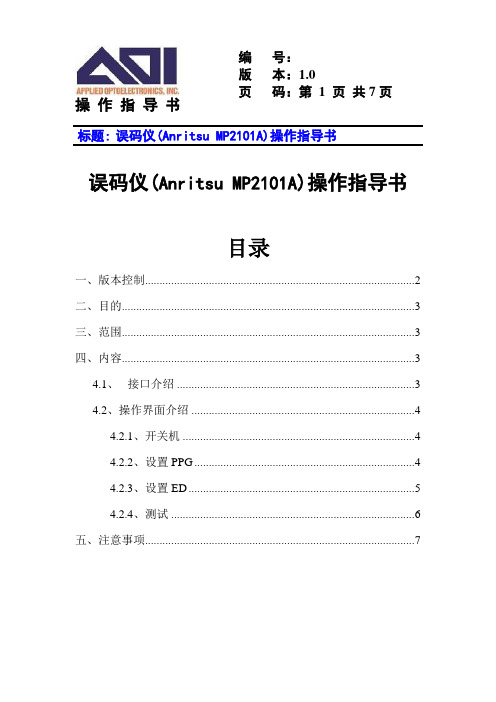

操 作 指 导 书标题: 误码仪(Anritsu MP2101A)操作指导书版 本：1.0页码：第 1 页 共7页误码仪(Anritsu MP2101A )操作指导书目录一、版本控制............................................................................................. 2 二、目的 ..................................................................................................... 3 三、范围 ..................................................................................................... 3 四、内容 ..................................................................................................... 3 4.1、 接口介绍 .................................................................................. 3 4.2、操作界面介绍 ............................................................................. 4 4.2.1、开关机 ................................................................................ 4 4.2.2、设置PPG ............................................................................ 4 4.2.3、设置ED .............................................................................. 5 4.2.4、测试 .................................................................................... 6 五、注意事项 (7)操 作 指 导 书标题: 误码仪(Anritsu MP2101A)操作指导书版 本：1.0页码：第 2 页 共7页一、版本控制PIS ：Past Issue Status C=Current;O=Obsolete操 作 指 导 书标题: 误码仪(Anritsu MP2101A)操作指导书版 本：1.0页 码：第3 页 共7页二、目的使操作者掌握误码仪的使用方法。

5. 误码率测试
为了更清楚误码产生时间，我们一般选 择累积成果，并使用下列按钮开始或者结束
表达开始进行合计误码测试
出现误码时是否发声按钮
表达停止进行合计误码测试
运营过程中误码出现旳历史统计 误码率合计成果，涉及“1”电平，“0”电平和总旳误码率
在首次进行误码率测 试迈进行码型同步，且测 试时系统自动探测极性， 所以极性反转是无法测出 来旳。
光模块测试设备基本使用
✓误码仪使用措施 ✓示波器使用措施 ✓光谱仪使用措施 ✓直流稳压电源使用措施 ✓网络分析仪使用措施
误码仪是使用措施
Introduce
误码仪(Bit Error Ratio Tester) 由发送和接受两部分构成，发送部分 旳测试码发生器产生一种已知旳测试数字序列，编码后送入被测系统旳 输入端，经过被测系统传播后输出，进入误码测试仪旳接受部分解码并 从接受信号中得到同步时钟。接受部分旳测试码发生器产生和发送部分 相同旳而且同步旳数字序列，和接受到旳信号进行比较，假如不一致， 便是误码，用计数器对误码旳位数进行计数，然后统计存储，分析、显 示测试成果。
实时数据数、实时误码数、实时误码率、合计 数据数、合计误码数、合计误码率
根据需要选择相应旳速率， 因为使用旳是同一种时钟，多 种不同旳速率可也选择倍频或 者分频；
输出到DCA旳trigger能 够选择”Sequencer”和 ”Clock Generator”，一 般10G选择后则
双击相应旳板卡指
示，能够进行输出幅 度调试和延迟调试
3. 误码率测试
关闭信号输出
假如是 “×”则 表达发射 接受信号 没有同步； 只能是在 “√”旳 情况下测 试误码率
假如出现发射接受信号不 通时，请检验在幅度设置中旳 信号是否反向，或者是模块连 接是否反向！

（一）在图15或16状态下，按动功能键，进入帧开销及信令 测试画面：
HDB3 FAS： NFAS： 00-????
-30dB ???????? ????????
00-????
图 24 （二）系统设置及修改
（1）、在图24状态下,按动设置键,进入修改状态,在修改项目处有光 标闪烁
HDB3 FAS： NFAS 00-????
# HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 8.004E-09
图 12
（五）、若要结束测试，请按开始/结束键，在屏幕左上角显示 “ # ”消失， 表示测试结束：
HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00001 2.872E-08
0dB 2∧15-1（NOR） 00000 00000
图8
9.
二 、误码测试及G.821分析
（一）、在图8状态下，按动开始/结束键，在屏幕左上角显示“#”， 表示测试开始：
#HDB3 PRBS BEC： BER：
0dB 2∧15-1（NOR） 00000 00000
图9 （二）、若需插入单个误码，请按+键
伪随机码 15级正极性 伪随机码 15级反极性 三阶高密度双极性码 传号交替转换码 误码个数 误码率 误码秒 严重误码秒 不可用秒 正在测试标志 编码误码 帧误码 循环冗余校验码
6.
二、系统设置及修改
（一）、开机，进入初始状态
CT321B 2M Error Tester
Comtest
HDB3 PRBS BEC： BER：
按动修改键，修改测试补偿方式
HDB3 Code： FAS： CRC：

误码率测试仪使用手册误码率测试仪后面板如下图所示：最左边为电源插座，供电电压为8V～30V；右边为误码率测试与实验板接口，接口定义如下：端口名称方向功能1 5V 出 5V电源输出，给实验板供电，接实验板Vcc2 GND 出地线，跟实验板GND相连3 TXD 出 NRZ信号输出，作为信源，接实验板NRZ_T4 CTX 出信源时钟，接实验板CTX5 RXD 入 NRZ信号输入，即译码所得信号，接实验板NRZ_R6 CRX 入接收信号时钟，接实验板CRX7 TRIG 出触发信号输出，接示波器触发通道以便观测8 1200bps 出 1200bps脉冲输出误码率测试仪前面面板如下图所示：最上面为8位数码管，开机后正常工作状态下显示“HELLO”数码管下面是三个发光二极管（从左到右依次为1、2、3）a 、1（Sync ）：表示是否同步。

所谓同步，实际上是指是否正常接收信号并且正确解码。

不同步时，LED 亮。

b 、2（Err ）：亮时表示有误码产生。

c 、3（Status ）：亮时表示处于正常工作状态。

面板最下面为键盘，各个键功能如下：F1：按F1后，进入显示接收码数菜单“F1－12345”a 、 按1键，显示实际接收的码总数ALL1，按十六进制数显示b 、按2键，显示实际接收码的错误总数ERR1，按十六进制数显示；c 、 按3键，显示用来计算误码率的码总数ALL2，按十六进制数显示；d 、按4键，显示用来计算误码率的错误码数ERR2，按十六进制数显示；e 、 按5键，显示发送码序列中误码间隔，按八进制数显示。

例如，显示0x64表示每100个码在发送端产生一个误码；f 、 按0键，显示当前误码率，即ERR2 / ALL2；#：累加以上按1或2显示的是实际接收到的码总数ALL1或错误数ERR1，如果不停的接收到码序列，显示的数将不停的跳变不便以观察。

这时，按“#”键，将ALL1累加到ALL2中，将ERR1累加到ERR2中，从而可以通过ALL2与ERR2来计算误码率。

第1篇一、设备准备1. 环境要求解码仪的操作应在通风良好、温度适宜、无腐蚀性气体和电磁干扰的环境中进行。

2. 设备检查操作前，应仔细检查解码仪的各个部件是否完好，包括电源线、信号线、连接线等，确保设备处于正常工作状态。

3. 连接设备将解码仪与待解码设备连接，确保连接牢固。

若解码仪需要与其他设备（如计算机、打印机等）连接，请按照说明书进行操作。

4. 开机打开解码仪的电源开关，等待设备启动完成。

二、操作规程1. 设置参数根据待解码信号的类型和特性，设置解码仪的相关参数。

包括采样频率、采样位数、触发方式、解码模式等。

2. 信号输入将待解码信号输入解码仪，确保信号输入正常。

3. 观察波形在解码仪的显示屏上观察波形，确认信号是否正常。

4. 解码根据设置的参数，解码仪将对输入的信号进行解码处理，并将解码结果输出。

5. 数据处理根据需要，对解码结果进行进一步处理，如滤波、放大、积分等。

6. 数据输出将解码结果输出到计算机、打印机或其他设备，以便进行后续分析和应用。

7. 关闭设备操作完成后，关闭解码仪的电源开关，断开与待解码设备的连接。

三、注意事项1. 操作过程中，请勿触摸解码仪的内部电路，以免造成损坏。

2. 在进行信号输入时，请确保信号幅度在解码仪的输入范围之内。

3. 操作过程中，若发现解码仪出现异常，请立即停止操作，并联系专业人员进行维修。

4. 请勿随意调整解码仪的内部参数，以免影响设备性能。

5. 定期对解码仪进行清洁和保养，确保设备处于良好状态。

四、维护保养1. 定期检查解码仪的各个部件，确保其完好无损。

2. 清洁解码仪的显示屏、按键等部位，保持设备整洁。

3. 检查电源线、信号线等连接线是否牢固，如有松动，请重新连接。

4. 定期对解码仪进行消毒，防止细菌滋生。

5. 按照说明书进行设备保养，确保解码仪处于最佳工作状态。

6. 如发现设备故障，请及时联系专业人员进行维修。

通过以上操作规程，可以确保解码仪的正常使用，提高工作效率。

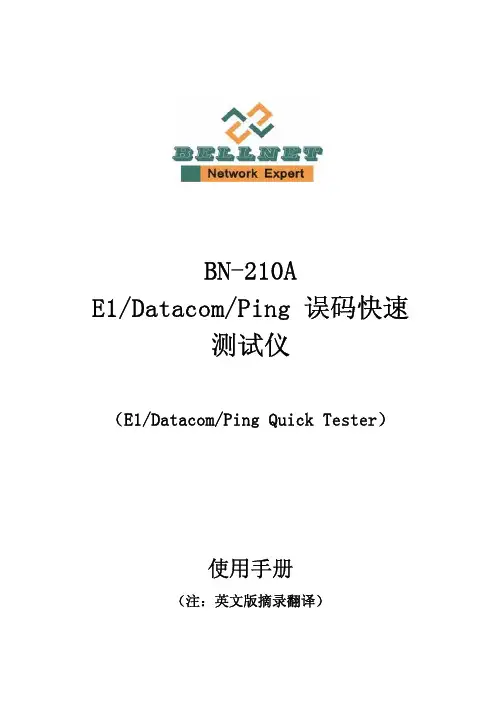

BN-210A E1/Datacom/Ping 误码快速 测试仪（E1/Datacom/Ping Quick Tester）使用手册（注：英文版摘录翻译）版权所有 BELLNET CO.,LTD 保留所有权利，禁止在没有事先书面许可的情况下复制，改编 或翻译，除非版权商许可。

感谢您选用 BELLNET (贝尔网迅) BN-210A E1/Datacom/Ping 快 速误码测试仪，在使用前，请仔细阅读本说明书，以便正确操 作。

电池警告： 仅可以使用 NiMH 电池，采用交流适配器来为 NiMH 电池充电， 有关其他安全方面的详细信息，请参考阅本手册安全信息部分注意： 可能涉及产品性能，不按照规范操作可能会影响产品性能，请 不要拆机器，则否会造成零部件损坏，只有有资格的人员才能 进行维护。

须知： 请不要忽略任何涉及本产品的正确操作说明。

BN-210A 操作手册1目录一 仪表通用说明 ...................................... 3 1 正视图...................................................................................... 3 2 信号指示灯.............................................................................. 4 3 按键.......................................................................................... 5 4 物理连接口.............................................................................. 6 5 打印、供电端口...................................................................... 6 二 菜单树介绍 ....................................... 8 1 测试选择菜单.......................................................................... 8 2 PING 菜单 ....................................................................................... 8 3 高级配置菜单.......................................................................... 9 三 E1 测试操作模式 .................................. 10 1 快捷测试................................................................................ 10 2 高级测试................................................................................ 11 3 测试结果................................................................................ 14 四 V.35 测试操作模式 ................................ 19 1 快捷测试................................................................................ 19 2 高级测试................................................................................ 20 3 测试结果................................................................................ 22 五 Ping 测试 ....................................... 26 1 PING 配置 ..................................................................................... 26 2 PING 测试 ..................................................................................... 30 3 消息跟踪................................................................................ 30 4 测试结果................................................................................ 32 六 其他功能的操作流程 ................................ 33 1 误码插入................................................................................ 33 2 测试结果管理（查看、存储、打印、命名、删除） ........ 35 七 保修期 .......................................... 37BN-210A 操作手册2一 仪表通用说明欢迎使用 BELLNET BN-210A E1/Datacom/Ping 误码快测仪。

误码仪使用简介李炜煦2011/09/03- 传输模块—通常被称为“此模块”。

传输模块为T-BERD ⁄ MTS 8000 提供BER 测试功能。

- OC-n —用于指传输模块（OC-3、OC-12、OC-48 与OC-192）所支持的每个光SONET 速率，此处“n”代表用户选择的线路速率。

- STM-n —用于指传输模块（STM-1、STM-4、STM-16，与STM-64），此处“n”代表用户选择的线路速率。

（STM-1 为速率155.520Mbps 的同步传输模块（STM-Synchronous Transfer Module），是SDH信号的最基本模块（STM-4是622.08（4×155.520）Mbps）。

SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络(SONET) 同步技术在数字通信系统中是非常重要的技术，一般有位(码元)同步、字(码组)同步、载波同步和帧同步，对于网络系统来说还有网同步。

现代SDH数字传输网是全网同步的数字传送网络，对于接收端的数据处理，首先要从同步数据流中提取帧同步信息，帧同步提取性能的优劣直接影响整个数据的处理质量与整个系统的性能。

使用FPGA技术可以实现同步系统的模块化、小型化和芯片化，得到稳定可靠的帧同步器。

）- STS-1 —用于指传输模块所支持的OC-1（51.84 Mb/s）电等效。

- STM-1e —用于指传输模块所支持的STM-1（155.52 Mb/s）的电等效。

- JDSU 兼容的以太网测试仪—JDSU推出的测试仪，能够传输安科特纳测试包(ATP) 净荷。

这些包中含时间标记用于计算各种测试结果。

FST-2802 TestPad, SmartClass 以太网测试仪，以及HST 配置以太网模块，还有T-BERD/MTS 8000 的传输模块也可配置为能够发送和分析ATP 净荷，从而用于端到端和环回测试。

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。

3.按键二、常见技术指标比特率:2048Kb/s ±50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15) 固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive) 存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。

任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。

2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。

图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。

测试仪 传输设备
传输设备 短接器
经如图方式连接，一端测试仪会自动发出测试数据，然后通过远端短接器， 再接收此数据。根据显示的数据，得出通信线路的质量结果。（短接器制作 定义：如果是V.24 RS-232，做异步环测时，将其中的2，3角收、发码短接； 做同步环测时，将其中的 2，3角收、发码短接；4 ，8角收、发钟短接，插 入基带设备背后。如果是V.35 34针，则将其中的P，R角收、发码；S，T角 收、发码；U，X角收、发钟；W，V角收、发钟均短接，插入基带设备背 后。在通常测试中，收、发钟短接可略）
7．蜂鸣选择-Buzzer：ON/OFF
8．背光选择-Light：ON/OFF
9．测试结果：接翻屏键,显示测试结果 误码测试统计-Ecnt：0
第5页
CMR-2048V 误码测试仪使用说明书
误码率显示-ERate：0.00E+00 线路速率显示-Lrate：0 测试时间显示-Time：00-00：00：00
第7页
CMR-2048V 误码测试仪使用说明书
误码率 2.01*10 −7 通信速率为 256K 测试时间为 1 天后的 12 小时 23 分钟 56 秒
七·接口信号定义图
数据接口 25 针到 V.35 信号定义
管脚 V.35
定义
功能1A来自GND 保护地2
P
TDA 发送数据线 A
3
R
RDA 接收数据线 A
测试仪传输设备数据局局端传输设备cmr2048v误码测试仪使用说明书通信速率为256k测试时间为1天后的12小时23分钟56七接口信号定义图数据接口25针到v35信号定义管脚v35gnd保护地tda发送数据线arda接收数据线arts允许发送高cts发送准备好dsr数据设备准备好gnd信号地dcd数据载波检测rcpb接收时钟线b11etcpb外时钟线b12aatcpb发送时钟线b14tdb发送数据线b15tcpa发送时钟线a16rdb接收数据线b17rcpa接收时钟线a20dtr数据终端准备好24etcpa外时钟线a其余nccmr2048v误码测试仪使用说明书八

2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。

其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。

每个时隙传送8bit，因此共用256bit。

每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。

一条E1是2.048M的链路，用PCM编码。

一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。

每秒有8k个E1的帧通过接口，即8K*256=2048kbps。

每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。

二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。

只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。

信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。

传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。

三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。

误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。

例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。
