DD942F型2M误码仪的操作与使用

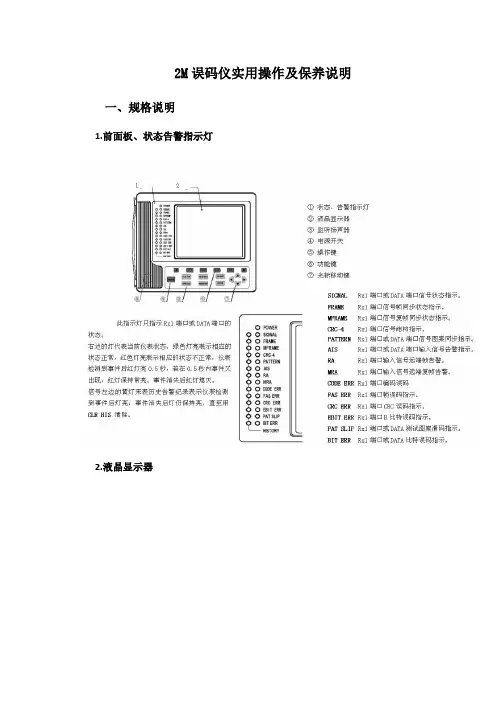

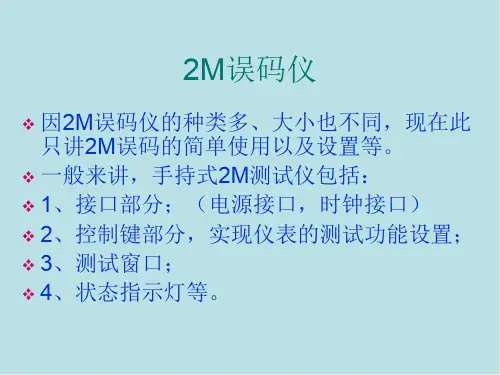

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。

3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。

任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。

2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s（接口方式为同向64kbit/s时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。

图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。

误码仪的使用说明
1将误码仪电源及收发两根线接好。

2 按下Power 左边的红色按钮，打开误码仪。

3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。

其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。

第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。

第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。

第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。

误码仪的使用说明
1将误码仪电源及收发两根线接好。

2 按下Power 左边的红色按钮，打开误码仪。

3 若误码仪的液晶显示屏显示如下类似界面：下
00 21：42：27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确，并且液晶显示屏下面的四个指示灯均熄灭，此时将Start/Stop左边的按钮按一下，开始计数即可。

其各行解释和调节方法如下：
第一行00 21：42：27 Stop 从左到右依次为：天小时：分钟：秒钟, Stop表示当前计数状态为停止，可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。

第二行BE 0 ACC BE表示误码，0表示误码个数，ACC 表示误码统计，可通过按BE/BER 键找到另外两个选项Cur Max。

第三行BER 0.0E—12 BER表示误码率，0.0E—12显示当前的误码率。

第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型，可通过依次按Start/Stop键，Set Up键，Select左边的> 键，使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。

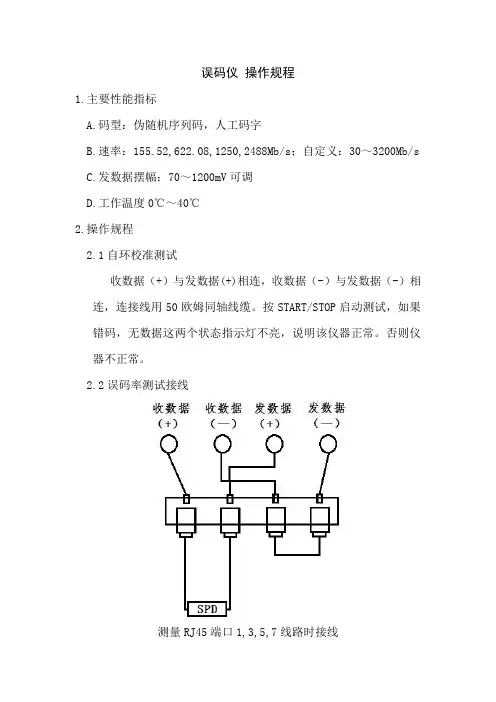

误码仪操作规程1.主要性能指标A.码型：伪随机序列码，人工码字B.速率：155.52,622.08,1250,2488Mb/s；自定义：30～3200Mb/sC.发数据摆幅：70～1200mV可调D.工作温度0℃～40℃2.操作规程2.1自环校准测试收数据（+）与发数据(+)相连，收数据（-）与发数据（-）相连，连接线用50欧姆同轴线缆。

按START/STOP启动测试，如果错码，无数据这两个状态指示灯不亮，说明该仪器正常。

否则仪器不正常。

2.2误码率测试接线测量RJ45端口1,3,5,7线路时接线测量RJ45端口2,4,6,8线路时接线2.3参数设置在停止测试时按下“↑/MENU”键进入设置菜单A设置测试码型选择2E7+1码型。

B设置测试电平100BASE-T样品选择210mV；1000BASE-T样品选择350mV。

C设置测试速率根据被测样品，于菜单最下端设置自定义测试速率。

2.4 测试依据IEC188802.21-2004中6.2.3.5条款对信号SPD的误码率测试要求选择测试时间。

100BASE-T与1000BASE-T样品均需测试10min，以确定是否因SPD插人而在数字传输系统中引起误码。

测试结束后记录样品误码率。

2.5测试注意事项A.测试前，检查接口处的连接是否可靠。

B.100BASE-T试品的实际传输速率为125Mb/s。

3.仪器设备的维护3.1中心应安排专人负责每天的卫生清扫工作，保持室内和仪器的清洁。

3.2每次使用结束后应将测试线取下，整理。

3.3经长期使用，如仪器设备工作出现不稳定或异常现象，严禁私自拆卸修理，应及时向技术负责人汇报，需要时请专业人员维修并填写维修记录表。

4.期间核查4.1人员比对：每三个月进行一次实验室人员比对。

4.2设备比对：采取留样方式，由办公室保存同一厂家的同一批次的标准件，每年对设备进行比对。

4.3与其他实验室进行同一类试品的能力验证。

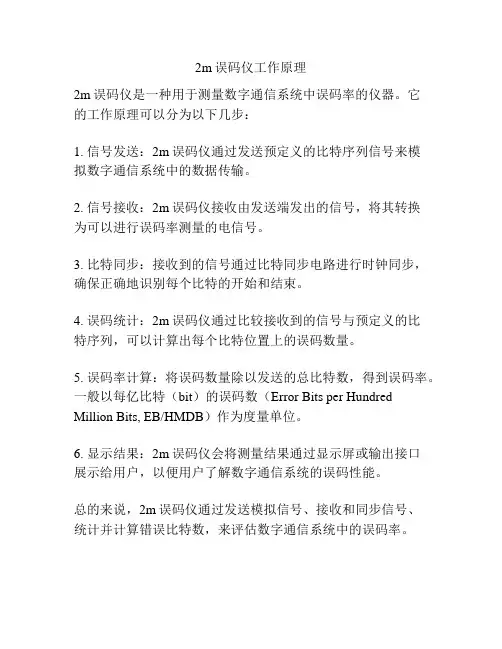

2m误码仪工作原理
2m误码仪是一种用于测量数字通信系统中误码率的仪器。

它
的工作原理可以分为以下几步：
1. 信号发送：2m误码仪通过发送预定义的比特序列信号来模
拟数字通信系统中的数据传输。

2. 信号接收：2m误码仪接收由发送端发出的信号，将其转换
为可以进行误码率测量的电信号。

3. 比特同步：接收到的信号通过比特同步电路进行时钟同步，确保正确地识别每个比特的开始和结束。

4. 误码统计：2m误码仪通过比较接收到的信号与预定义的比
特序列，可以计算出每个比特位置上的误码数量。

5. 误码率计算：将误码数量除以发送的总比特数，得到误码率。

一般以每亿比特（bit）的误码数（Error Bits per Hundred Million Bits, EB/HMDB）作为度量单位。

6. 显示结果：2m误码仪会将测量结果通过显示屏或输出接口
展示给用户，以便用户了解数字通信系统的误码性能。

总的来说，2m误码仪通过发送模拟信号、接收和同步信号、
统计并计算错误比特数，来评估数字通信系统中的误码率。

误码仪的使用方法
误码仪是一种用于检测和分析数字通信系统中误码的设备。

以下是误码仪的一般使用方法：
1. 连接设备：将误码仪与要测试的通信设备连接起来。

通常需要使用合适的电缆和连接器将误码仪连接到设备的输入和输出端口。

2. 设置测试参数：通过误码仪的控制面板或软件界面设置测试参数，包括波特率、码型、测试模式等。

这些参数应与要测试的通信系统保持一致。

3. 发送数据：在误码仪中启动测试，使其发送数据到被测试设备。

误码仪会模拟各种不同的数据和信号条件，并将其发送到被测试设备。

4. 监测误码：误码仪会监测接收到的数据，并识别和计算接收到的误码数量。

它可以通过比较接收到的数据与发送的数据来确定系统中发生的误码数量。

5. 分析结果：误码仪通常会显示误码数量、误码率以及其他相关的性能指标。

根据测试结果，可以分析通信系统的性能，并进行必要的调整和改进。

注意事项：
- 在使用误码仪之前，确保正确连接设备，并设置正确的测试参数。

- 根据实际需要选择适当的测试模式和信号条件，以模拟实际通信系统中可能出
现的各种情况。

- 保持误码仪的稳定性和准确性，定期进行校准和维护工作。

- 了解误码仪的操作手册，以便更好地理解和使用误码仪。

DD942F型2M综合监测仪使用手册柳州市达迪通信设备有限公司本手册技术指标根据企业标准Q/DDT 001-2003号编制敬告！非本公司维修人员切勿打开测试仪外壳。

！请使用随机配给的电源变压器。

！当环境温度在-5℃～ 40℃范围以外时，请不要使用仪表，否则测试结果有可能不准。

如果您在使用本测试仪过程中发现任何问题，请随时拨打我们的服务热线电话，我们将以最快的速度协助您解决问题。

（服务热线电话在本使用手册的封底）介绍DD942F型2M综合监测仪是一种手持式、电池供电、汉字显示的通信测试仪表。

它可用于以光纤、微波为传输媒介的2M数字电路、DDN、NX64K数据通信系统的测试。

DD942F能同时监测两个2M信道，能测试各种误码和告警指标。

主要功能：z双路同时监测。

z在线监测PCM30/PCM31/PCM30 CRC/PCM31 CRC帧。

z离线无帧/PCM30/PCM31/PCM30C/PCM31C测试。

z NX64K测试z音频功能。

z Bit、Code、FAS、CRC误码插入及测试。

z测试图案多种选择。

z直方图功能。

z帧字查看、信令查看、时隙数据查看z回路时延测试。

z倒换时间测试。

z ITU-T G.821、G.826和M2100误码指标分析。

z测试结果存贮功能，可贮存5000次以上的误码、告警事件的次数、持续的时间、发生的时间以及误码告警的类型。

z带无记忆效应大容量锂电池、自动充电、电量显示。

z可通过RS232C口与计算机进行通信。

z支持RJ45网络接口及TCP/IP协议，可进行网络连接。

z计算机仿真功能。

z远程遥控测试。

外型图目录第1章检验.............................................................................1-11.1仪表拆箱.....................................................................1-11.2附件.............................................................................1-11.3供电.............................................................................1-11.4开机自检.....................................................................1-2 第2章使用要点.....................................................................2-12.1缩略语.........................................................................2-12.2按键.............................................................................2-22.3指示灯.........................................................................2-42.4液晶显示.....................................................................2-52.4.1开机主菜单.............................................................2-52.4.2配置菜单.................................................................2-62.5菜单结构.....................................................................2-82.6记录与存储.................................................................2-9 第3章信号设置.....................................................................3-13.1测试设置.....................................................................3-13.1.1测试模式（E1单路）...........................................3-13.1.2测试模式（E1双路）...........................................3-33.1.3NX64K设置...........................................................3-53.1.4时钟拉偏设置.........................................................3-53.2测试图案设置.............................................................3-63.3帧字设置.....................................................................3-6 第4章误码告警插入.............................................................4-14.1误码插入.....................................................................4-14.2告警插入.....................................................................4-2 第5章结果显示.....................................................................5-15.1测试结果.....................................................................5-15.2测试记录查看.............................................................5-35.4FAS帧字查看.............................................................5-55.5MFAS帧字查看.........................................................5-55.6信令查看.....................................................................5-65.7直方图.........................................................................5-65.8回路时延测试.............................................................5-75.9倒换时间测试.............................................................5-7 第6章音频功能.....................................................................6-1 第7章系统设置.....................................................................7-17.1版本号.........................................................................7-17.2测量参数设置.............................................................7-17.3其他设置.....................................................................7-3 第8章测试应用.....................................................................8-18.1中断业务测试.............................................................8-18.1.1接线.........................................................................8-18.1.2设置.........................................................................8-28.2在线监测.....................................................................8-38.2.1接线.........................................................................8-38.2.2设置.........................................................................8-48.3通过模式测试.............................................................8-4 第9章管理平台.....................................................................9-19.1管理平台介绍.............................................................9-19.2运行环境.....................................................................9-19.3程序安装.....................................................................9-19.4连线.............................................................................9-29.5进入管理平台.............................................................9-39.5.1启动程序.................................................................9-39.5.2管理平台主界面.....................................................9-39.5.3连接选择.................................................................9-49.5.4设置仪表IP............................................................9-59.5.6结果显示.................................................................9-79.5.7记录操作.................................................................9-8 第10章故障一览...................................................................10-1 第11章注意事项...................................................................11-1 附录A 技术参数........................................................................11-1第1章检验当您开箱验机或进行测试前，检验过程是必不可少的。

2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性： (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯： (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧（其长度T=125us）共划分为32相等的时隙，时隙的编号为CH0~CH31。

其中时隙CH0用作帧同步用，时隙CH16用来传送信令，剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。

每个时隙传送8bit，因此共用256bit。

每秒传送8000个帧，因此PCM一次群E1的数据率就是 2.048Mbit/s。

一条E1是2.048M的链路，用PCM编码。

一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。

每秒有8k个E1的帧通过接口，即8K*256=2048kbps。

每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。

二、几个重要的概念传输系统的比特错误（也称之为误码）特性：由于传输系统传输的信息都是二进制的数字信号，加之传输系统受外界的影响，因此，信号从A 地传输到B 地产生错误是必然的。

只是由于传输系统的质量以及受外接影响程度地不同，产生错误的程度不同而已。

信号从A 地传输到B 地产生的错误越少，表明传输系统的传输质量越好。

传输系统对被传输的信号每产生一个错误，就称为有一个比特错误或称为一个误码。

三、BE和BER误码计数（BE）或称比特错误－在测试的时间内,测试到的总错误数。

误码率（BER）或称比特错误率-在测试时间内，测试到的误码数与已经测试的比特数的比值。

例如：仪表已经测试的比特数为10000 个，已经测试到的误码数为3 个，误码率＝3/10000；同样可以表述为：1×10－4，或3E-4。

2M误码仪使用手册
B E/B E R键的选项测试内容：
（按一下可以看到液晶显示屏的BE项会改变）
误码数与误码率（BE/BER)的测量
Cur瞬时误码，即一秒内的误码
Acc累积，开始以来的所有误码数
Max最大数，自开始以来最大一次误码
G.821键的选项误码结果分析：
（此键必须是在停止测试后“即Stop状态”才有效）
ES误码秒；SES 严重误码秒
DGM 劣化分，即一分钟内的误码大于10-6时，这分钟即称为劣化分
UAT 不可用时间，即连续10秒钟误码大于10-3时，即进入不可用时间；
设置选项说明
误码仪上的设置项图标如下图所示，在设置这些测试项时，先按S t a r t/S t o p，将表定为停止状态“S t o p”,再按”S e t U p”，进行状态，此时应看到光标在设置选项栏的” “ 闪烁，再按一下”S e l e c t”的“ “,即进入了设置状态。

相应其它的设置项也是如此。
