2M误码仪实用操作及保养说明书
- 格式:doc
- 大小:373.50 KB
- 文档页数:13

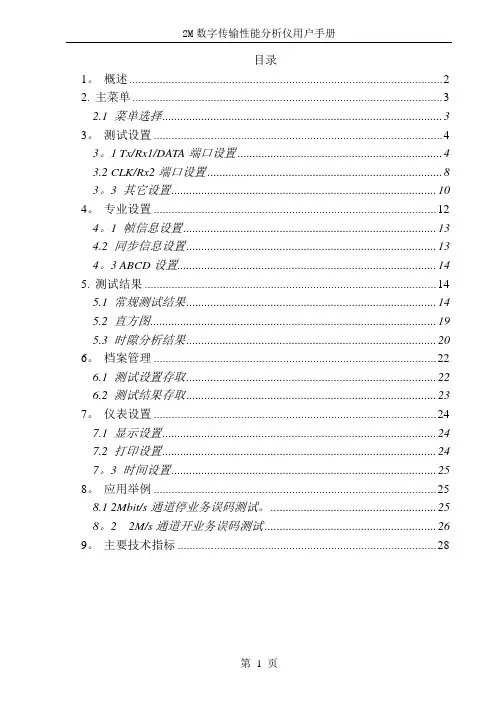

目录1。
概述 (2)2.主菜单 (3)2.1 菜单选择 (3)3。
测试设置 (4)3。
1 Tx/Rx1/DATA端口设置 (4)3.2 CLK/Rx2端口设置 (8)3。
3 其它设置 (10)4。
专业设置 (12)4。
1 帧信息设置 (13)4.2 同步信息设置 (13)4。
3 ABCD设置 (14)5.测试结果 (14)5.1 常规测试结果 (14)5.2 直方图 (19)5.3 时隙分析结果 (20)6。
档案管理 (22)6.1 测试设置存取 (22)6.2 测试结果存取 (23)7。
仪表设置 (24)7.1 显示设置 (24)7.2 打印设置 (24)7。
3 时间设置 (25)8。
应用举例 (25)8.1 2Mbit/s通道停业务误码测试。
(25)8。
2 2M/s通道开业务误码测试 (26)9。
主要技术指标 (28)1. 概述2M数字传输性能分析仪,适用于数字传输系统的工程施工、工程验收及日常维护测试。
其性能可靠稳定、功能齐全、体积小巧,采用大屏幕中文显示,操作简洁容易。
2M数字传输性能分析仪可对2Mbit/s接口数字通道进行测试,具有两个2Mbit/s接口,可同时对两条通道进行测试。
●对2Mbit/s接口数字通道可进行以下项目的测试。
●中断业务误码测试●在线误码测试●比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试●图案滑动测试●时钟滑动测试●信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试●线路信号频率测试●话路通道信号电平、频率测试●信令状态显示●话路通道内容显示●话路通道忙闲显示●直通方式●环路延时测试●自动保护倒换时间测试●信号波形模板测试●时隙内容分析●G。
821、G.826、M.2100误码性能分析●双路2Mbit/s同时检测,双向监听2. 主菜单主菜单显示如图5,在以下几种情况下可进入主菜单。
⑴开机。
⑵在其他菜单中按ESCAPE键一次或多次。
2M测试仪说明书-CAL-FENGHAI.-(YICAI)-Company One1目录1.概述............................................................................. 错误!未定义书签。
2.主菜单 ......................................................................... 错误!未定义书签。
菜单选择....................................................................错误!未定义书签。
3.测试设置 ..................................................................... 错误!未定义书签。
Tx/Rx1/DATA端口设置 ..............................................错误!未定义书签。
CLK/Rx2端口设置......................................................错误!未定义书签。
其它设置....................................................................错误!未定义书签。
4.专业设置 ..................................................................... 错误!未定义书签。
帧信息设置................................................................错误!未定义书签。
同步信息设置 ............................................................错误!未定义书签。
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分,如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口:标配75ohm, 高阻,选配:120ohm输入灵敏度:0 ~ - 43dB线路编码:HDB3帧型:无帧,P31,P31C,P30,P30C部测试序列:伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入:LOS, AIS,LOF, RA误码插入:Single, 10E-3, 10E-6测试标准:G.821,G.826,M.2100单时隙监听:除Ts0外任意单个时隙时钟源选择:部时钟(Internal),接收回复时钟(Receive)存储:99条电源:4节5号电池或外接电源尺寸:200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面;利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中,当功能扩展键显示时,按键,液晶显示器的左下角会弹出快捷菜单,如图3.2所示,再按键快捷菜单自动利用光标移动键把光标移到所需选项,按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s(接口方式为同向64kbit/s时,相应选项自动无效)时的界面,左边表示发送端口的设置,右边表示接收端口的设置,各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面,左边表示发送端口的设置,右边表示接收端口的设置,各栏代表的含义如图2.3所示。
误码仪的使用说明
1将误码仪电源及收发两根线接好。
2 按下Power 左边的红色按钮,打开误码仪。
3 若误码仪的液晶显示屏显示如下类似界面:下
00 21:42:27 Stop
BE 0 ACC
BER 0.0E—12 * * * *
2Mb PRBS15 * * * *
则说明误码仪各项设置均正确,并且液晶显示屏下面的四个指示灯均熄灭,此时将Start/Stop左边的按钮按一下,开始计数即可。
其各行解释和调节方法如下:
第一行00 21:42:27 Stop 从左到右依次为:天小时:分钟:秒钟, Stop表示当前计数状态为停止,可按一下Start/Stop 旁边的按钮使其处于运行壮态Run。
第二行BE 0 ACC BE表示误码,0表示误码个数,ACC 表示误码统计,可通过按BE/BER 键找到另外两个选项Cur Max。
第三行BER 0.0E—12 BER表示误码率,0.0E—12显示当前的误码率。
第四行2Mb PRBS15 2Mb 表示速率, PRBS15表示当前使用的码型,可通过依次按Start/Stop键,Set Up键,Select左边的> 键,使液晶显示器上的光标停在右下角图案区的第一个图案上,再按∨键可选到PRBS15 选项。
2M的概念和测试方法技术文档2M的概念和测试方法技术文档目录一、2M的概念 (1)二、几个重要的概念 (1)三、BE和BER (1)四、编码错误和HDB3 (1)五、传输系统的传输特性: (2)六、可利用时间 (2)七、ES、SES和UAS (2)八、LOS、AIS、LOF和RAI (2)九、仪表面板的指示灯: (3)十、环回测试法 (3)十一、各种环回解析 (3)十二、环回测试拓扑图 (4)一、2M的概念E1的一个时分复用帧(其长度T=125us)共划分为32相等的时隙,时隙的编号为CH0~CH31。
其中时隙CH0用作帧同步用,时隙CH16用来传送信令,剩下CH1~CH15和CH17~CH31 共30个时隙用作30个话路。
每个时隙传送8bit,因此共用256bit。
每秒传送8000个帧,因此PCM一次群E1的数据率就是 2.048Mbit/s。
一条E1是2.048M的链路,用PCM编码。
一个E1的帧长为256个bit,分为32个时隙,一个时隙为8个bit。
每秒有8k个E1的帧通过接口,即8K*256=2048kbps。
每个时隙在E1帧中占8bit,8*8k=64k,即一条E1中含有32个64K。
二、几个重要的概念传输系统的比特错误(也称之为误码)特性:由于传输系统传输的信息都是二进制的数字信号,加之传输系统受外界的影响,因此,信号从A 地传输到B 地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同,产生错误的程度不同而已。
信号从A 地传输到B 地产生的错误越少,表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误,就称为有一个比特错误或称为一个误码。
三、BE和BER误码计数(BE)或称比特错误-在测试的时间内,测试到的总错误数。
误码率(BER)或称比特错误率-在测试时间内,测试到的误码数与已经测试的比特数的比值。
例如:仪表已经测试的比特数为10000 个,已经测试到的误码数为3 个,误码率=3/10000;同样可以表述为:1×10-4,或3E-4。
线路误码测试仪安全操作及保养规程线路误码测试仪是一种检测数据通信设备和线缆的工具,能够快速准确地判断设备的工作状态和线路的通信质量。
为了确保设备的正常使用和延长设备的使用寿命,本文将介绍线路误码测试仪的安全操作及保养规程。
安全操作规程1. 适当环境在使用线路误码测试仪之前,应先确认测试环境符合测试要求。
测试环境应尽可能保持静止,降低干扰和误差。
测试过程中应避免触电的可能性,不能在潮湿或高温的环境下使用。
2. 确认电源接通仪器电源前应查看电池电量或直流电源是否稳定。
使用电源时,应注意电压、电流、功率等参数是否在规定范围。
3. 正确连接连接线路测试仪前需要确认测试接口和待测设备之间的连接线是否正确插入,不能插反,也不能接错。
注意待测试的线缆或设备,是否已经拆除电源或停用,避免电击等危险情况。
4. 防潮防尘线路误码测试仪有几个重要的电子元器件,不可渗水或进入灰尘。
使用后,应注意清洗内部元器件和接口。
在对设备进行维护和保养的时候,应注意防止损伤内部元件。
保养规程1. 清洁维护如线路误码测试仪被污染,应立即停用。
对仪器的机箱、显示屏、键盘等进行定期清洁,可用清洁干净的湿布擦拭或者使用专业的清洁剂。
对带电元器件进行保养时,应注意保护人员的安全,避免受到电击。
2. 保护温度线路误码测试仪应储存在干燥,通风,阴凉的地方。
在运输和使用过程中,应防止受到明显的机械震动和冲击,保护设备不受碰撞。
在高温场合下应避免设备长期放置,避免设备由于高温膨胀而损坏。
3. 均衡充电线路误码测试仪使用锂离子电池或镍氢电池,每次使用完毕后都应该充电。
应分别使用专用的充电器进行充电,不能使用不相适应的充电器。
为了确保电量足够,应根据实际情况,定期充电并使用电池保护系统。
结论线路误码测试仪是一种可靠的设备,能检测数据通信设备和线缆的工作状态。
在使用过程中,应遵守安全规程,确保设备的正常使用和人员的安全。
在保养过程中,应定期进行清洁,防止水和灰尘进入设备。
关于2M仪表的测试一、2M测试仪表测试的内容:2M误码仪是用于测试传输设备的传输特性的仪表。
测试内容包括:1、传输系统的比特错误(也称之为误码)特性:由于传输系统传输的信息都是二进制的数字信号,加之传输系统受外界的影响,因此,信号从A地传输到B地产生错误是必然的。
只是由于传输系统的质量以及受外接影响程度地不同,产生错误的程度不同而已。
信号从A地传输到B地产生的错误越少,表明传输系统的传输质量越好。
传输系统对被传输的信号每产生一个错误,就称为有一个比特错误或称为一个误码。
在比特错误测试中,包括:误码计数(BE)或称比特错误-在测试的时间内,测试到的总错误数。
误码率(BER)或称比特错误率-在测试时间内,测试到的误码数与已经测试的比特数的比之。
例如:仪表已经测试的比特数为10000个,已经测试到的误码数为3个,误码率=3/10000,同样可以表述为:1×10-4,或3E-4。
编码错误-由于输出的码型是严格按照正负交替(HDB3中的“0”变“1”码也是按照正负交替规律)的规律变换的,因此,对于检测出的不符合正负交替规律的比特数,称之为编码错误。
对于传输系统的传输性能,编码错误测试的结果远不如比特错误测试的准确。
2、传输系统的传输特性:一般情况下,系统产生的错误越少越好。
但单纯的误码个数并不能确切的描述传输系统传输质量的优劣。
例如:A系统在10个小时中测得的误码为100个。
B系统在10个小时中测得的误码为150个。
但是,A系统产生的100个误码是零散的,B系统产生的150个误码只是在1秒之内,如果按照产生的误码秒计算,A系统将可能有100个误码秒。
而B系统却只有1个误码秒。
就其传输质量而言,当然是B系统优于A系统。
这就是国际ITU-T的G.821建议的实值所在。
因此该建议规定:可利用时间内,一秒钟之内产生以上的的误码,该秒就称之为1个误码秒。
如果没有误码产生,则该秒就称之为1个无误码秒。
所谓系统可利用时间是指:仪表在连续10秒的测试时间内,如果每秒的误码率都不超过1×10-3,那么该10秒钟就是可利用时间,并且意味着可利用时间的开始。
2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分,如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口:标配75ohm, 高阻,选配:120ohm输入灵敏度:0 ~ - 43dB线路编码:HDB3帧型:无帧,P31,P31C,P30,P30C部测试序列:伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入:LOS, AIS,LOF, RA误码插入:Single, 10E-3, 10E-6测试标准:G.821,G.826,M.2100单时隙监听:除Ts0外任意单个时隙时钟源选择:部时钟(Internal),接收回复时钟(Receive)存储:99条电源:4节5号电池或外接电源尺寸:200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面;利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中,当功能扩展键显示时,按键,液晶显示器的左下角会弹出快捷菜单,如图3.2所示,再按键快捷菜单自动利用光标移动键把光标移到所需选项,按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置2.1 Tx/Rx1/DATA端口设置是接口方式为2Mbit/s和同向64kbit/s(接口方式为同向64kbit/s时,相应选项自动无效)时的界面,左边表示发送端口的设置,右边表示接收端口的设置,各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面,左边表示发送端口的设置,右边表示接收端口的设置,各栏代表的含义如图2.3所示。
图2.2 DATA端口设置图2.3DATA端口设置说明2.1.1 测试设置界面选择把光标移到界面说明栏,可选择上一页、下一页或专业设置。
测试设置由Tx/Rx1/DATA 端口设置、Rx2端口设置、其它设置和打印设置4个界面组成。
2.1.2 工作方式把光标移到工作方式栏,有以下可选项目。
常规测试:常规方式用于误码、滑码、通道容等测试项目。
通过测试:选择通过方式。
音频测试:选择音频测试方式,对所选择时隙通路进行音频测试(频率、电平)。
时延测试:选择时延测试方式,对整个2Mbit/s通路、n×64kbit/s及V接口通路进行环路时延测试。
APS测试:用于测试系统的自动保护倒换时间。
2.1.3 发送(Tx)、接收(Rx)关系把光标移到接收栏,有以下可选项目。
Rx:发送(Tx)和接收(Rx)的参数相互独立,可以进行分别设置。
Rx=Tx:接收(Rx)的参数与发送(Tx)的参数相同,当改变Tx时,Rx自动跟着变化。
2.1.4 接口方式把光标移到接口方式栏,有以下可选项目,接收(Rx)的接口方式自动与发送(Tx)的接口方式保持一致。
2Mbit/s:用于测试2Mbit/s数字通路同向64k:用于测试64kbit/s数字通路V.35:用于测试数据通路V.24同步:用于测试数据通路X.21:用于测试数据通路RS449:用于测试数据通路2.1.5 信号形式把光标移到Tx的信号形式栏,有以下可选项目。
非帧:选择非帧信号形式。
PCM31:选择31路信号形式。
PCM31CRC:选择31路信号形式并且带有CRC-4校验功能。
PCM30:选择30路信号形式,第16时隙用于传送信令。
PCM30CRC:选择30路信号形式,第16时隙用于传送信令并且带有CRC-4校验功能。
2.1.6 数据端口把光标移到数据端口栏,有以下可选项目。
G.703(75Ω):选择75Ω非平衡接口。
G.703(120Ω):选择120Ω平衡接口。
2.1.7 时钟方式把光标移到时钟方式栏,有以下可选项目。
部时钟:发端信号时钟选择部时钟振荡器。
时钟提取:发端时钟选择从收端输入信号中提取的时钟。
外部时钟:发端时钟选择外部时钟输入口输入的时钟信号,外部时钟信号可以是2.048MHz或2.048Mbit/s信号。
2.1.8 测试图案把光标移到Tx的测试图案栏,有以下可选项目。
2e9-1:选择仪表发送或接收信号中的测试图案为2e9-1。
ITU—T0.151规定的图案。
2e11-1:选择仪表发送或接收信号中的测试图案为2e11-1。
2e15-1:选择仪表发送或接收信号中的测试图案为2e15-1。
WORD:选择仪表发送、接收信号中的测试图案为8bit人工码。
选择WORD后,F1、F2键分别定义为置1、置0。
用或将光标移至要修改的某一位下,按F1 选择该位置1,按F2选择该位清0。
在线检测:用于 2Mbit/s 的误码在线测试,此时Bit Error、Pattern Slip、Pattern Loss 测试功能无效。
2.1.9 图案极性把光标移到的图案极性栏,有以下可选项目。
同向:图案同向,接收或发送ITU—T0.151规定的图案。
反向:图案反向,接收或发送ITU—T0.151规定反向的图案。
Rx的图案极性也可以由仪表自动搜寻。
2.1.10 信型把光标移到的信型栏,有以下可选项目。
HDB3:选择HDB3,输入输出信号为HDB3编码。
AMI:选择AMI,输入输出信号为AMI编码。
2.1.11 时隙选择把光标移到的时隙选择栏,有以下可选项目。
所有时隙:按F2选择所有时隙。
信号形式为PCM30CRC或PCM30时选择了30个时隙作为测试通道;信号形式为PCM31或PCM31CRC时选择31个时隙作为测试通道。
n*64k:按F1选择n*64k,选择任意时隙作为测试通道。
对时隙选择栏进行操作后,进入时隙设置界面,如图2.4。
图2.4 时隙设置时隙设置方法:用光标移动键将光标移至欲选择的时隙号下,按F1 选择该时隙,时隙号显示黑色。
按F2 清除该时隙,时隙号显示反白。
按F3 选择所有时隙,按F4 清除所有时隙。
对于选中的时隙,测试图案被插入。
空闲时隙码设置方法:把光标移至空闲时隙码要修改的某一位中,按F1 选择该位置1,按F2选择该位清0。
2.1.12 信号端口把光标移到的信号端口栏,有以下可选项目。
终接:信号输入端口阻抗为75Ω或120Ω桥接:信号输入端口阻抗为高阻。
监测:信号输入端口阻抗为75Ω或120Ω并对输入信号有26dB的增益。
2.1.13 模拟方式把光标移到的模拟方式栏,有以下可选项目。
模拟DTE:模拟DTE测试方式模拟DCE:模拟DCE测试方式2.1.14 速率把光标移到的速率栏,有以下可选项目。
上一速率:速率减小下一速率:速率增大2.1.15 时钟极性把光标移到的时钟极性栏,有以下可选项目。
同向:时钟极性同向反向:时钟极性反向2.1.16 控制信号把光标移到的控制信号栏,有以下可选项目。
接通:选择控制信号接通断开:选择控制信号断开2.2CLK/Rx2端口设置如图2.5所示,各栏代表的含义如图2.6所示。
图2.5 CLK/Rx2端口设置图2.6 CLK/Rx2端口设置说明2.2.1 工作方式把光标移到的工作方式栏,有以下可选项目。
时钟输入: CLK/Rx2端口作为外时钟输入口使用,此时信号形式、信型栏无效。
2M测试: CLK/Rx2端口作为第二个2Mbit/s测试用,可对线路进行在线测试;同时也可兼作外时钟输入口使用。
2.2.2 信号形式把光标移到信号形式栏,有以下可选项目。
非帧:选择非帧信号形式。
PCM31:选择31路信号形式。
PCM31CRC:选择31路信号形式并且带有CRC-4校验功能。
PCM30:选择30路信号形式,第16时隙用于传送信令。
PCM30CRC:选择30路信号形式,第16时隙用于传送信令并且带有CRC-4校验功能。
2.2.3 数据端口把光标移到数据端口栏,有以下可选项目。
G.703(75Ω):选择75Ω非平衡接口。
G.703(120Ω):选择120Ω平衡接口。
2.2.4 信号端口把光标移到的信号端口栏,有以下可选项目。
终接:信号输入端口阻抗为75Ω或120Ω桥接:信号输入端口阻抗为高阻。
2.2.5 信型把光标移到的信型栏,有以下可选项目。
HDB3:选择HDB3,输入输出信号为HDB3编码。
AMI:选择AMI,输入输出信号为AMI编码。
3.其他设置如图3.1所示:图3.1其它设置3.1 误码插入把光标移至误码插入栏,可选择以下选项:无:没有任何误码插入。
Bit ERR:选择比特误码插入,比特误码插入可选择单次或率,率的围为1×10-2~1×10-6。
PAT Slip:选择图案滑动插入,插入选择为单次。
FAS ERR:选择帧误码插入,插入选择为单次、连续2、连续3、连续4。
选择误码插入后,若插入次数选择为单次或连续2、连续3、连续4,则按一次ERR INJ,就相应插入1个或2个、3个、4个误码,并在状态显示区显示0.5秒。
若插入选择为率,则按一次ERR INJ,误码插入就开始,并在状态显示区显示,再按一次ERR INJ,误码插入停止,图标消失。
3.2 告警插入把光标移至告警插入栏,可选择以下选项:无:没有任何告警插入。
AIS:选择告警信号指示插入。
FAS Loss:选择帧失步告警插入。
RA:选择远端帧告警插入。
MRA:选择远端复帧告警插入。
3.3 频率拉偏把光标移至频率拉偏栏,可选择以下选项:标准频率:恢复到标准频率。
正拉偏:设置频率偏差为正值。
负拉偏:设置频率偏差为负值。
加1:频率拉偏值加上1。
减1:频率拉偏值减去1。
加10:频率拉偏值加上10。
减10:频率拉偏值减去10。
加100:频率拉偏值加上100。
减100:频率拉偏值减去100。
加1000:频率拉偏值加上1000。
减1000:频率拉偏值减去1000。
3.4 定时测试把光标移至定时测试栏,可选择以下选项:关闭:关闭定时测试功能。
打开:开启定时测试功能,并在状态显示区显示。
设置:开启定时测试功能,设定定时测试时间,并在状态显示区显示。
关机休眠:仪表进入关机休眠状态,此时仪表关机,POWER 灯闪烁,待所设置的测试启动时间到来时,仪表自动开机测试。
定时测试功能开启后,在状态显示区会显示,待所设置的测试启动时间到来时,仪表自动开机测试。
3.5 测试时长把光标移至测试时长栏,可选择以下选项:关闭:关闭测试时长功能。
打开:开启测试时长功能。
设置:开启测试时长功能,设定测试时长。
测试时长功能开启后,仪表测试到设定的时长后,会自动停止测试。
3.6自动重复把光标移至自动重复栏,可选择以下选项:关闭:关闭自动重复功能。
打开:开启自动重复功能。
