光模块误码仪原理嘿，朋友！你有没有想过，在那看不见摸不着的光通信世界里，如果数据出错了可咋整呢？这时候啊，光模块误码仪就闪亮登场啦。
我有个朋友叫小李，他就在一家通信公司上班。
有一次我去他公司玩，看到那些复杂的设备，真是眼花缭乱。
我指着一个小巧的仪器问他：“这是啥呀？”他就开始给我讲起了光模块误码仪的事儿。
咱先得知道光模块是干啥的。
光模块啊，就像是光通信里的小邮差，负责把各种数据通过光信号的形式在光纤里传来传去。
可是呢，这一路上可能会出岔子，就像小邮差在送信的路上可能会遇到坏天气或者道路塌方一样。
这时候数据就可能会出错，也就是产生误码。
那光模块误码仪怎么发现这些错误呢？这就像是一个超级侦探。
它会给光模块发送一些已知的测试数据，这些数据就像是精心准备的小包裹。
光模块呢，就按照正常的流程把这些“包裹”发送出去。
误码仪在接收端等着，就像在终点等着包裹的人。
如果接收到的数据和它当初发出去的不完全一样，那就说明有问题啦。
这就好比你寄出去的是一个红色的包裹，结果收到的却是蓝色的，那肯定是中间出了差错。
误码仪检测误码的原理其实涉及到一些挺复杂的技术呢。
我又问小李：“它怎么就能知道数据不一样了呢？”小李就开始给我详细解释。
你看啊，它是根据一定的编码规则来判断的。
比如说，在光通信里有很多种编码方式，就像我们有不同的语言一样。
误码仪知道这个“语言”的语法规则，它按照这个规则把发送的数据编码成光信号发出去，接收的时候再按照同样的规则解码。
如果解码出来的结果和原来的不一样，那就判定为误码。
这就好像我们说话，如果有人把“我吃饭”说成了“我饭吃”，按照我们汉语的语法规则，这就是错误的表达。
那这个误码仪的内部构造又是啥样的呢？小李把误码仪打开给我看了看（当然是在确保安全和允许的情况下）。
里面有好多小芯片和线路，就像一个小迷宫一样。
这些小芯片就像是一个个小管家，各自负责不同的任务。
有的小芯片负责产生测试数据，就像一个数据制造工厂。

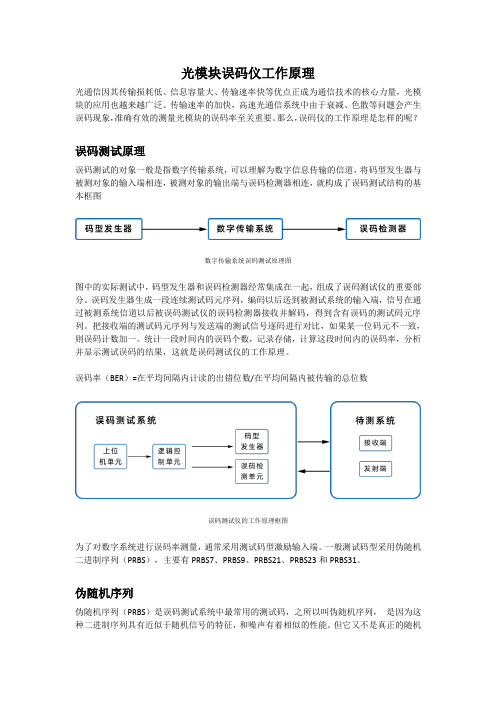

光模块误码仪工作原理光通信因其传输损耗低、信息容量大、传输速率快等优点正成为通信技术的核心力量，光模块的应用也越来越广泛。
传输速率的加快，高速光通信系统中由于衰减、色散等问题会产生误码现象，准确有效的测量光模块的误码率至关重要。
那么，误码仪的工作原理是怎样的呢？误码测试原理误码测试的对象一般是指数字传输系统，可以理解为数字信息传输的信道，将码型发生器与被测对象的输入端相连，被测对象的输出端与误码检测器相连，就构成了误码测试结构的基本框图数字传输系统误码测试原理图图中的实际测试中，码型发生器和误码检测器经常集成在一起，组成了误码测试仪的重要部分。
误码发生器生成一段连续测试码元序列，编码以后送到被测试系统的输入端，信号在通过被测系统信道以后被误码测试仪的误码检测器接收并解码，得到含有误码的测试码元序列。
把接收端的测试码元序列与发送端的测试信号逐码进行对比，如果某一位码元不一致，则误码计数加一。
统计一段时间内的误码个数，记录存储，计算这段时间内的误码率，分析并显示测试误码的结果，这就是误码测试仪的工作原理。
误码率（BER）=在平均间隔内计读的出错位数/在平均间隔内被传输的总位数误码测试仪的工作原理框图为了对数字系统进行误码率测量，通常采用测试码型激励输入端。
一般测试码型采用伪随机二进制序列（PRBS），主要有PRBS7、PRBS9、PRBS21、PRBS23和PRBS31。
伪随机序列伪随机序列（PRBS）是误码测试系统中最常用的测试码，之所以叫伪随机序列，是因为这种二进制序列具有近似于随机信号的特征，和噪声有着相似的性能。
但它又不是真正的随机序列，实际上它是确定的，一段PRBS码是具有最大码长且周期重复的。
PRBS信号是由PRBS码型发生器生成的。
PRBS发生器通常是由线性反馈移位寄存器和异或电路组成。
如下图是PRBS7的码型发生器，其初始值是0000001，本原多项式是X6+X7+1。
即将寄存器的第6位和第7位做异或运算后，输入到寄存器的第1位，寄存器的第7位同时也是PRBS7发生器的输出。
误码率分析仪的原理和应用1. 什么是误码率分析仪？误码率分析仪（Bit Error Rate Analyzer，简称BER分析仪）是一种用于测量数字通信系统中误码率（Bit Error Rate，简称BER）的仪器。
它能够通过发送和接收的数据流之间的比较，判断接收端是否正确接收到发送端发送的数据，并进一步评估系统的性能。
2. 误码率分析仪的工作原理误码率分析仪的工作原理可以简要概括为以下几个步骤：步骤1：发送数据误码率分析仪通过发送器发送一组已知的数字数据信号（通常是伪随机码序列或连续高速数据流）。
这些数据信号会通过信道传输到接收器。
步骤2：接收数据接收器会接收通过信道传输的数据信号，并进行解调和信号处理。
解调过程会将接收到的连续模拟信号转换为数字数据信号。
步骤3：比较数据接收器会将解调后的数字数据信号与原始发送的数据进行比较。
比较的方式通常是将接收到的数据与原始发送的数据进行逐位比较，判断是否出现误码。
步骤4：统计误码率根据比较结果，误码率分析仪会统计误码的数量以及发送的总数据量，从而计算出误码率。
误码率通常用百分比表示，即误码比特数与发送的比特数之比。
3. 误码率分析仪的应用误码率分析仪在数字通信领域有着广泛的应用，主要用于以下几个方面：3.1 质量评估误码率分析仪可以用来评估数字通信系统的质量。
通过测量误码率，可以了解系统在不同传输条件下的性能表现，评估系统是否满足设计要求。
对于高速数据传输的系统来说，保证低的误码率是非常重要的。
3.2 故障诊断当通信系统出现故障时，误码率分析仪可以帮助工程师进行故障诊断。
通过测量误码率，可以快速确定故障发生的位置和原因，进而采取相应的措施进行修复。
误码率分析仪还可以帮助工程师评估不同组件或设备在通信系统中的性能。
3.3 性能改进误码率分析仪可以帮助工程师进行性能改进。
通过测量不同参数对误码率的影响，工程师可以针对性地优化系统的设计和配置，提高系统的性能和稳定性。
OptiX 误码原理和问题处理专题华为技术有限公司版权所有侵权必究修订记录目录1误码性能事件介绍 (5)2误码性能事件与相关的告警 (7)3误码性能检测的机理 (8)4误码性能在维护的应用 (13)5关于误码的维护建议 (17)6误码测试 (18)7关于最大误码率检测说明 (20)8OptiX光传输设备误码问题处理 (21)关键词：误码告警性能摘要：本文主要介绍SDH误码性能、告警等相关方面的知识，以及常用的误码问题处理方法。
缩略语清单：无。
参考资料清单无。
OptiX 误码性能和问题处理专题1 误码性能事件介绍误码是指在传输过程中码元发生了错误。
确切地讲，误码是接收与发送数字信号之间单个数字的差错。
充分理解和掌握误码性能事件，是做好SDH系统维护的基础。
1.1 误码性能事件列表OptiX 系列SDH传输设备检测或上报的误码性能事件，如下表所列：1.2 SDH误码性能定义说明EB：块是通道上连续比特的集合，通俗地说就是一组比特。
每一比特属于，且仅属于唯一的一块。
将一组码看成一个整体，在其中有1个或多个比特差错，则称块差错，即G.826建议中所用的术语“误块”（Errored Block）。
BBE：背景误块，是指发生在SES以外的误块。
ES：误码秒：G.821定义，在一秒时间周期有一个或多个差错比特，称误码秒；误块秒：G.826定义，在一秒时间周期有一个或多个误块，称误块秒；差错秒：误码秒和误块秒的统称。
SES：严重误码秒：G.821定义，在1秒时间周期的比特差错率≥10-3。
严重误块秒：G.826定义，在1秒中含有≥30℅的误块，或至少有一个缺陷。
UAS：不可用秒：一个不可用时间周期从10个连续的严重误码秒（SES）事件的第一秒开始，这10秒被认定为不可用时间的一部分；一个新的可用时间周期从10个连续的非严重误码秒事件的第一秒开始，这10秒被认定为可用时间的一部分。
CSES：连续严重误块秒：表示连续的X个SES，X介于2~9之间。
2M误码分析仪2篇第一篇：2M误码分析仪1、引言2M误码分析仪可以对数字通信中的误码进行有效的分析和统计，该设备具有较高的性能指标和广泛的应用范围，被广泛应用于数字通信系统中。
随着数字通信技术的发展，2M误码分析仪也得到了不断的改进和完善。
本文将介绍2M误码分析仪的原理、结构、工作原理、性能指标以及应用范围等方面的内容。
2、2M误码分析仪的原理2M误码分析仪是一种基于数字电路分析原理的测试设备，其原理基于串行传输的数字信号的误码率的计算，通过对误码的计数和比较来检测以及分析数字信号中的误码。
2M误码分析仪将收到的信号转换成二进制形式，对计数器进行计数，然后将计数结果展示在设备的显示屏上，并且具有存储功能，用户可以通过存储误码结果和分析结果来进行线路故障的排查和分析。
3、2M误码分析仪的结构2M误码分析仪的结构主要包括计数器、存储器、比较器、微处理器和显示器等组件。
其中，计数器是实现误码检测和计数的核心组件，存储器可以将误码计数结果存储在外部，比较器可以对比不同时间段的误码数目来检测信号质量的变化，微处理器是2M误码分析仪的控制中心，负责管理系统和控制各个组件的工作，显示器用于方便用户直观地观察误码测试结果。
4、2M误码分析仪的工作原理2M误码分析仪的工作原理是通过将接收到的数字信号转换成二进制数字，并将其存储在计数器中，同时用比较器检测不同时间段的误码计数结果，将不同时段的误码数目进行比较和分析，通过微处理器进行误码分析和管理，系统最终将误码的数目和性质显示在设备的显示屏上。
5、2M误码分析仪的性能指标2M误码分析仪的性能指标主要包括测试误码率的范围、最小可分辨误码率、测试精度、测试速度、测试信噪比范围等参数。
通常情况下，2M误码分析仪的误码率范围在10^-6到10^-12之间，最小可分辨误码率通常为10^-6，测试精度通常为0.1%，测试速度通常为10Mbps至155Mbps之间，测试信噪比范围为0至60dB。
一种基于FPGA的新型误码测试仪的设计与实现摘要：本文设计实现了一种用于测量基带传输信道的误码仪，阐述了主要模块的工作原理，提出了一种新的积分鉴相同步时钟提取的实现方法，此方法能够提高同步时钟的准确度，从而提高误码测量精度。
关键词：误码测试仪；FPGA ；鉴相器；数字锁相环引言误码仪是评估信道性能的基本测量仪器。
本文介绍的误码仪结合FPGA 的特点,采用全新的积分式鉴相结构，提出了一种新的误码测试方法，经多次测试验证，方案可行，设计的系统稳定。
本文设计的误码仪由两部分组成：发信机和接收机。
1、发信机发信机的主要功能是产生具有随机特性的伪随机m 序列，通过FPGA 由VHDL 编程实现。
伪随机序列产生原理如下：图1 伪随机序列产生原理图其中，ak-i是各移位寄存器的状态，Ci对应各寄存器的反馈系数，为1表示参与反馈，为0不参与反馈。
反馈函数为：当级数n 和反馈系数一旦确定，则反馈移位寄存器的输出序列确定了，m序列的一个重要的性质是：任一m序列的循环移位仍是一个m序列，序列长度为m = 2n-1 。
2、接收机接收机主要由时钟同步模块、状态同步模块组成，其功能框图如图2 所示。
图2 误码器接收机功能框图2.1 时钟提取模块本单元所采用的时钟提取方法是采用新的积分鉴相来实现的，通过在一个时钟周期内对码元进行积分，判断超前滞后，从而极大的降低了因干扰信号的出现导致误调的可能性。
时钟提取的原理图如下：图3 时钟提取原理图（1 ）鉴相器导前- 滞后型数字鉴相器的特点是,它输出一个表示本地估算信号超前或滞后于输入信号的量.如果本地估算信号超前于输入信号,则输出“超前脉冲”, 以便利用该“超前脉冲”控制本地估算信号的相位推后。
反之,则输出“滞后脉冲”,并使本地估算信号的相位前移. 导前- 滞后型数字鉴相器可分为微分型和积分型两种.由于积分型导前- 滞后数字鉴相器,具有优良的抗干扰性能. 因此本设计采用了积分型导前-滞后型数字鉴相器.积分型导前-滞后型数字鉴相器中，本地时钟的上升沿为同相积分的清洗时刻,上升沿到来时,在本地高频时钟下，同相计数器开始计数，当输入码元是“1”时，每来一高频脉冲计数器加1计数，当输入码元是“0”时，每来一高频脉冲计数器减1计数。

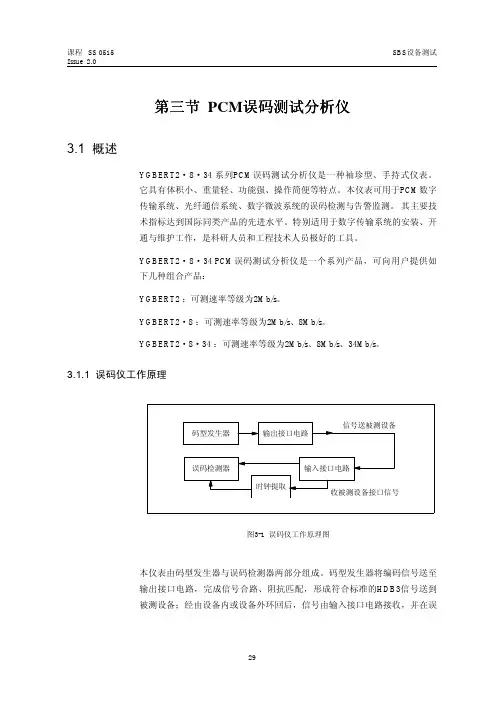

第三第三节节 PCM 误码误码测试分析仪测试分析仪3.1 概述YGBERT2·8·34 系列PCM 误码测试分析仪是一种袖珍型、手持式仪表。
它具有体积小、重量轻、功能强、操作简便等特点。
本仪表可用于PCM 数字传输系统、光纤通信系统、数字微波系统的误码检测与告警监测。
其主要技术指标达到国际同类产品的先进水平。
特别适用于数字传输系统的安装、开通与维护工作，是科研人员和工程技术人员极好的工具。
YGBERT2·8·34 PCM 误码测试分析仪是一个系列产品，可向用户提供如下几种组合产品：YGBERT2 ：可测速率等级为2Mb/s 。
YGBERT2·8 ：可测速率等级为2Mb/s 、8Mb/s 。
YGBERT2·8·34 ：可测速率等级为2Mb/s 、8Mb/s 、34Mb/s 。
3.1.1 误码仪工作原理图3-1 误码仪工作原理图本仪表由码型发生器与误码检测器两部分组成。
码型发生器将编码信号送至输出接口电路，完成信号合路、阻抗匹配，形成符合标准的HDB3信号送到被测设备；经由设备内或设备外环回后，信号由输入接口电路接收，并在误码仪内部完成信号分离、时钟提取；最后由误码检测器对信号进行分析检测，将结果在仪表的液晶显示器上显示出来。
3.1.2 测试内容1. 误码数与误码率（BE/BER）的测量瞬时BE/BER（Cur）：表示即逝的一秒内的BE/BER。
累积BE/BER（Acc）：表示自开始测量以来BE/BER。
最大BE/BER（Max）：表示自开始测量以来最大一次的BE/BER。
2. G.821误码结果分析误码秒（ES）：在可用时间内的某一秒发生误码，这一秒就称为误码秒，以百分比表示。
严重误码秒（SES）：在可用时间内的某一秒发生的误码率大于10-3，这一秒就称为严重误码秒，以百分比表示。
劣化分（DGM）：在可用时间内的某一分钟发生的误码率大于10-6，这一分钟就称为劣化分，以百分比表示。
设备误码测试仪原理简介设备误码测试仪是用于测试通信设备传输信号中的误码率的工具，它可以对信号进行采样、解调、解码和分析，以确定传输过程中是否出现误码。
本文将介绍设备误码测试仪的原理及其工作过程。
工作原理设备误码测试仪是通过将测试信号发送到待测设备，然后接收并检测回传信号中的误码情况来进行误码测试的。
它主要包括信号生成、信号发送、信号接收和误码分析四个主要模块。
信号生成设备误码测试仪需要生成特定的测试信号，用于模拟实际通信中的数据传输。
测试信号通常采用特定的模式，如伪随机码（PRBS）序列、固定模式码或特定数据流等。
这些测试信号被发送到待测设备，以模拟实际传输环境。
信号发送设备误码测试仪将生成的测试信号通过发送模块发送到待测设备的输入端口。
发送模块通常包括时钟源、调制器和放大器等，用于调整测试信号的频率、幅度和功率等参数，以确保测试信号的准确发送。
信号接收待测设备接收到测试信号后，会将其传输到设备误码测试仪的接收模块进行处理。
接收模块主要包括放大器、滤波器、解调器和采样器等，用于增强接收信号的强度、滤除噪声，并将连续时间信号转换为离散时间信号。
误码分析设备误码测试仪通过对接收到的信号进行解码和分析，可以确定传输过程中是否发生了误码。
误码的判定通常是通过比较接收到的信号与发送的测试信号进行比较来实现的。
常见的误码分析方法包括比特错误率（BER）测试、帧错误率（FER）测试和包错误率（PER）测试等。
工作过程设备误码测试仪的工作过程可以分为以下几步：1.设置测试参数：包括信号频率、幅度、功率等参数的设定。
2.生成测试信号：根据设定的参数，生成特定的测试信号。
3.发送测试信号：将生成的测试信号发送到待测设备的输入端口。
4.接收信号处理：待测设备将接收到的信号传输到设备误码测试仪的接收模块进行处理。
5.误码分析：对接收到的信号进行解码和分析，确定是否出现误码。
6.结果展示：将误码测试结果显示和记录，方便用户查看和分析。
