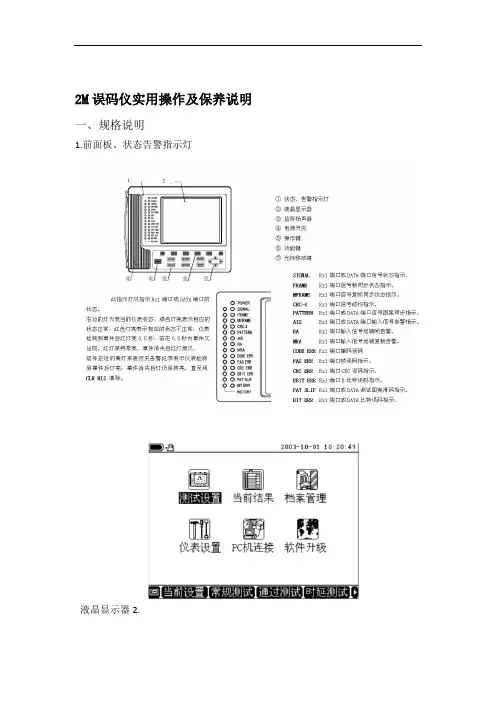

2M误码仪实用操作及保养说明一、规格说明1.前面板、状态告警指示灯2.液晶显示器液晶显示器分为三个部分，如上图所示。
3.按键二、常见技术指标比特率:2048Kb/s ± 50ppm接口：标配75ohm, 高阻，选配：120ohm输入灵敏度：0 ~ - 43dB线路编码：HDB3帧型：无帧，P31,P31C,P30,P30C内部测试序列：伪随机序列: 2^11-1(PR11), 2^15-1(PR15)固定码: 0000(SPACE),1111(MARK),1010(ALT)告警检测和插入：LOS, AIS,LOF, RA误码插入：Single, 10E-3, 10E-6测试标准：G.821，G.826,M.2100单时隙监听：除Ts0外任意单个时隙时钟源选择：内部时钟(Internal)，接收回复时钟(Receive)存储:99条电源：4节5号电池或外接电源尺寸：200mm(L) * 100mm(W) * 44mm(H)三、操作说明1.初步操作利用快捷键可以从任何界面直接进入到另一个界面；利用快捷键还可以完成屏幕打印、结果打印、键盘锁定等功能。
任何界面中，当功能扩展键显示时，按键，液晶显示器的左下角会弹出快捷菜单，如图3.2所示，再按键快捷菜单自动利用光标移动键把光标移到所需选项，按ENTER键或F1键选择键盘锁定或直接进入测试设置、当前结果、设置存取、结果存取或仪表设置界面。
2.端口设置界面说明 工作方式 发送接收 接口方式 接口方式 信号形式 信号形式 数据端口 数据端口 时钟方式 信号端口 测试图案 测试图案 ① ② 信号码型 信号码型 时隙选择时隙选择①图案极性 ②图案极性界面说明 工作方式 接口方式 接口方式 发送接收 模拟方式 速率 速率 时钟方式 时钟方式 测试图案 测试图案 控制信号① ②③ ④①时钟极性 ②图案极性 ③时钟极性 ④图案极性2.1 Tx/Rx1/DATA 端口设置是接口方式为2Mbit/s 和同向64kbit/s （接口方式为同向64kbit/s 时，相应选项自动无效）时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.1所示。
图2.1 Tx/Rx1端口设置说明图2.2是接口方式为V.35、V.24同步、X.21、RS449时的界面，左边表示发送端口的设置，右边表示接收端口的设置，各栏代表的含义如图2.3所示。
图2.2 DATA 端口设置图2.3DATA端口设置说明2.1.1 测试设置界面选择把光标移到界面说明栏，可选择上一页、下一页或专业设置。
测试设置由Tx/Rx1/DATA 端口设置、Rx2端口设置、其它设置和打印设置4个界面组成。
2.1.2 工作方式把光标移到工作方式栏，有以下可选项目。
常规测试：常规方式用于误码、滑码、通道内容等测试项目。
通过测试：选择通过方式。
音频测试：选择音频测试方式，对所选择时隙通路进行音频测试（频率、电平）。
时延测试：选择时延测试方式，对整个2Mbit/s通路、n×64kbit/s及V接口通路进行环路时延测试。
APS测试：用于测试系统的自动保护倒换时间。
2.1.3 发送（Tx）、接收（Rx）关系把光标移到接收栏，有以下可选项目。
Rx：发送(Tx)和接收(Rx)的参数相互独立，可以进行分别设置。
Rx=Tx：接收(Rx)的参数与发送(Tx)的参数相同，当改变Tx时，Rx自动跟着变化。
2.1.4 接口方式把光标移到接口方式栏，有以下可选项目，接收(Rx)的接口方式自动与发送(Tx)的接口方式保持一致。
2Mbit/s：用于测试2Mbit/s数字通路同向64k：用于测试64kbit/s数字通路V.35：用于测试数据通路V.24同步：用于测试数据通路X.21：用于测试数据通路RS449：用于测试数据通路2.1.5 信号形式把光标移到Tx的信号形式栏，有以下可选项目。
非帧：选择非帧信号形式。
PCM31：选择31路信号形式。
PCM31CRC：选择31路信号形式并且带有CRC-4校验功能。
PCM30：选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验功能。
2.1.6 数据端口把光标移到数据端口栏，有以下可选项目。
G.703(75Ω)：选择75Ω非平衡接口。
G.703(120Ω)：选择120Ω平衡接口。
2.1.7 时钟方式把光标移到时钟方式栏，有以下可选项目。
内部时钟：发端信号时钟选择内部时钟振荡器。
时钟提取：发端时钟选择从收端输入信号中提取的时钟。
外部时钟：发端时钟选择外部时钟输入口输入的时钟信号，外部时钟信号可以是2.048MHz或2.048Mbit/s信号。
2.1.8 测试图案把光标移到Tx的测试图案栏，有以下可选项目。
2e9-1：选择仪表发送或接收信号中的测试图案为2e9-1。
ITU—T0.151规定的图案。
2e11-1：选择仪表发送或接收信号中的测试图案为2e11-1。
2e15-1：选择仪表发送或接收信号中的测试图案为2e15-1。
WORD：选择仪表发送、接收信号中的测试图案为8bit人工码。
选择WORD后，F1、F2键分别定义为置1、置0。
用或将光标移至要修改的某一位下，按F1 选择该位置1，按F2选择该位清0。
在线检测：用于 2Mbit/s 的误码在线测试，此时Bit Error、Pattern Slip、Pattern Loss 测试功能无效。
2.1.9 图案极性把光标移到的图案极性栏，有以下可选项目。
同向：图案同向，接收或发送ITU—T0.151规定的图案。
反向：图案反向，接收或发送ITU—T0.151规定反向的图案。
Rx的图案极性也可以由仪表自动搜寻。
2.1.10 信号码型把光标移到的信号码型栏，有以下可选项目。
HDB3：选择HDB3，输入输出信号为HDB3编码。
AMI：选择AMI，输入输出信号为AMI编码。
2.1.11 时隙选择把光标移到的时隙选择栏，有以下可选项目。
所有时隙：按F2选择所有时隙。
信号形式为PCM30CRC或PCM30时选择了30个时隙作为测试通道；信号形式为PCM31或PCM31CRC时选择31个时隙作为测试通道。
n*64k：按F1选择n*64k，选择任意时隙作为测试通道。
对时隙选择栏进行操作后，进入时隙设置界面，如图2.4。
图2.4 时隙设置时隙设置方法：用光标移动键将光标移至欲选择的时隙号下，按F1 选择该时隙，时隙号显示黑色。
按F2 清除该时隙，时隙号显示反白。
按F3 选择所有时隙，按F4 清除所有时隙。
对于选中的时隙，测试图案被插入。
空闲时隙码设置方法：把光标移至空闲时隙码要修改的某一位中，按F1 选择该位置1，按F2选择该位清0。
2.1.12 信号端口把光标移到的信号端口栏，有以下可选项目。
终接：信号输入端口阻抗为75Ω或120Ω桥接：信号输入端口阻抗为高阻。
监测：信号输入端口阻抗为75Ω或120Ω并对输入信号有26dB的增益。
2.1.13 模拟方式把光标移到的模拟方式栏，有以下可选项目。
模拟DTE：模拟DTE测试方式模拟DCE：模拟DCE测试方式2.1.14 速率把光标移到的速率栏，有以下可选项目。
上一速率：速率减小下一速率：速率增大2.1.15 时钟极性把光标移到的时钟极性栏，有以下可选项目。
同向：时钟极性同向反向：时钟极性反向2.1.16 控制信号把光标移到的控制信号栏，有以下可选项目。
接通：选择控制信号接通断开：选择控制信号断开2.2CLK/Rx2端口设置如图2.5所示，各栏代表的含义如图2.6所示。
图2.5 CLK/Rx2端口设置工作方式信号形式数据端口信号端口信号码型图2.6 CLK/Rx2端口设置说明工作方式信号形式数据端口信号端口信号码型2.2.1 工作方式把光标移到的工作方式栏，有以下可选项目。
时钟输入： CLK/Rx2端口作为外时钟输入口使用，此时信号形式、信号码型栏无效。
2M测试： CLK/Rx2端口作为第二个2Mbit/s测试用，可对线路进行在线测试；同时也可兼作外时钟输入口使用。
2.2.2 信号形式把光标移到信号形式栏，有以下可选项目。
非帧：选择非帧信号形式。
PCM31：选择31路信号形式。
PCM31CRC：选择31路信号形式并且带有CRC-4校验功能。
PCM30：选择30路信号形式，第16时隙用于传送信令。
PCM30CRC：选择30路信号形式，第16时隙用于传送信令并且带有CRC-4校验功能。
2.2.3 数据端口把光标移到数据端口栏，有以下可选项目。
G.703(75Ω)：选择75Ω非平衡接口。
G.703(120Ω)：选择120Ω平衡接口。
2.2.4 信号端口把光标移到的信号端口栏，有以下可选项目。
终接：信号输入端口阻抗为75Ω或120Ω桥接：信号输入端口阻抗为高阻。
2.2.5 信号码型把光标移到的信号码型栏，有以下可选项目。
HDB3：选择HDB3，输入输出信号为HDB3编码。
AMI：选择AMI，输入输出信号为AMI编码。
3.其他设置如图3.1所示：图3.1其它设置3.1 误码插入把光标移至误码插入栏，可选择以下选项：无：没有任何误码插入。
Bit ERR：选择比特误码插入，比特误码插入可选择单次或率，率的范围为1×10-2～1×10-6。
PAT Slip：选择图案滑动插入，插入选择为单次。
FAS ERR：选择帧误码插入，插入选择为单次、连续2、连续3、连续4。
选择误码插入后，若插入次数选择为单次或连续2、连续3、连续4，则按一次ERR INJ，就相应插入1个或2个、3个、4个误码，并在状态显示区显示0.5秒。
若插入选择为率，则按一次ERR INJ，误码插入就开始，并在状态显示区显示，再按一次ERR INJ，误码插入停止，图标消失。
3.2 告警插入把光标移至告警插入栏，可选择以下选项：无：没有任何告警插入。
AIS：选择告警信号指示插入。
FAS Loss：选择帧失步告警插入。
RA：选择远端帧告警插入。
MRA：选择远端复帧告警插入。
3.3 频率拉偏把光标移至频率拉偏栏，可选择以下选项：标准频率：恢复到标准频率。
正拉偏：设置频率偏差为正值。
负拉偏：设置频率偏差为负值。
加1：频率拉偏值加上1。
减1：频率拉偏值减去1。
加10：频率拉偏值加上10。
减10：频率拉偏值减去10。
加100：频率拉偏值加上100。
减100：频率拉偏值减去100。
加1000：频率拉偏值加上1000。
减1000：频率拉偏值减去1000。
3.4 定时测试把光标移至定时测试栏，可选择以下选项：13关闭：关闭定时测试功能。
打开：开启定时测试功能，并在状态显示区显示。
设置：开启定时测试功能，设定定时测试时间，并在状态显示区显示。
