汽车电器与电子控制技术》课程教学大纲版本号：020232026课程英文名称：AutomotiveElectronicsandElectronicControlTechnology课程总学时：40讲课：32实验：8上机：适用专业：车辆工程、交通运输大纲编写（修订）时间：2017.5一、大纲使用说明（一）课程的地位及教学目标本课程为理论性兼有实践性的专业课程，是车辆工程专业、能源与动力工程学生学习汽车维修工程、内燃机电子控制技术的基础。

通过本课程的学习，可以使学生掌握汽车电子技术的基本理论、机构和应用，适应社会和行业的要求，为从事汽车电器与电子技术和汽车整车设计的研究、教学和实践应用奠定基础。

逐渐培养学生形成独立思考的学习习惯和工程人员严谨认真的工作作风。

使学生基本掌握汽车电器设备结构、原理和应用，掌握汽车现代电子控制系统的基本理论、结构原理和简单的检测方法及手段，培养电路分析的能力。

（二）知识、能力及技能方面的基本要求1、了解汽车与电子技术发展的关系，掌握电子控制系统的组成和基本工作原理，了解电子控制系统的共性和汽车电子控制系统的特点。

2、掌握发动机电子控制燃油供给系统的结构、原理和应用，掌握不同机构和类型的燃油供给系统的特点和工作方式，了解部分典型结构的结构和工作原理。

3、掌握汽车点火系统的分类、结构和原理，了解传统点火系统和现代电子点火系统中主要零部件的结构及工作原理。

4、掌握电子控制汽车制动防抱死系统基础理论和基本原理，了解典型防抱死系统的结构和工作方式，掌握简单的制动效能的计算。

5、掌握汽车驱动控制的基本原理和控制方法，了解汽车驱动系统与电子控制汽车制动防抱死系统相比较各自的特点。

6、掌握汽车自动变速器的分类、结构和原理，了解液力变矩器、行星齿轮变速器、电子控制机构的结构、作用和特点，可以进行简单的性能分析。

7、了解汽车空调、安全气囊、导航系统等汽车电子控制辅助系统的结构和基本原理，及辅助系统的使用对汽车主要性能的影响。

汽车发电机调节器工作原理
汽车发电机调节器是一种用于控制发电机输出电压的装置。

它主要由电压调节器、转子、主绕组和电阻器等组成。

其工作原理如下：当发动机启动时，曲轴带动发电机的转子旋转。

转子上的线圈与主绕组相互作用，产生交流电。

交流电经过整流器变成直流电，经电阻器分流，部分电流通过电压调节器流入发电机的励磁线圈。

这样，励磁线圈产生的磁场通过转子传导至主绕组，使主绕组产生电压。

接着，电压调节器检测主绕组输出电压的大小，并将其与预设值进行比较。

如果输出电压低于预设值，电压调节器将增加励磁线圈的电流，增强磁场强度，从而提高输出电压。

相反，如果输出电压高于预设值，电压调节器将减少励磁线圈的电流，减弱磁场强度，从而降低输出电压。

通过不断调节励磁电流，电压调节器可以确保发电机输出的电压保持在恒定的范围内。

这样，汽车的电器设备就能正常工作，同时避免对电池进行过充或过放，以保证车辆的正常运行。

汽车发电机电子调节器的详细工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因U R1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压U B<调节器调节上限U B2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压U B 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性的通断控制磁场电流，随着转速的提高，大功率调节器通过三级管VT2三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压U B不变。

发电机的输出电压U B、磁场电流I f（平均值）随转速n的变化关系称为电子调节器的工作特性。

汽车发电机电子调节器工作原理
汽车发电机电子调节器（电压调节器）是发电机系统中的重要组件，用于控制发电机的输出电压，以保持汽车电气系统的稳定运行。

它的工作原理如下：
1. 反馈环路：电子调节器通过使用一个反馈环路来监测和调整发电机的输出电压。

该反馈环路包括一个电压感测器（通常是电压传感器）和一个比较器，用于将实际输出电压与设定的目标电压进行比较。

2. 控制器：比较器会将比较结果传输给控制器，控制器根据比较结果对发电机的励磁电流进行调整。

当实际输出电压高于目标值时，控制器降低励磁电流，从而减小发电机产生的电压。

反之，当实际输出电压低于目标值时，控制器增加励磁电流，提高发电机产生的电压。

3. 电压调节：通过控制励磁电流，电子调节器能够维持发电机的输出电压在设定的范围内。

它根据系统负荷的变化自动调整发电机的输出电压，以满足汽车电气系统的需求。

总体来说，汽车发电机电子调节器通过监测和调整发电
机的输出电压，确保汽车电气系统的稳定工作。

它利用反馈环路和控制器来实现电压的准确调节，并根据负荷要求自动调整发电机的励磁电流。

这样可以确保发电机系统始终提供所需的电源电压，保证汽车电器设备的正常运行。

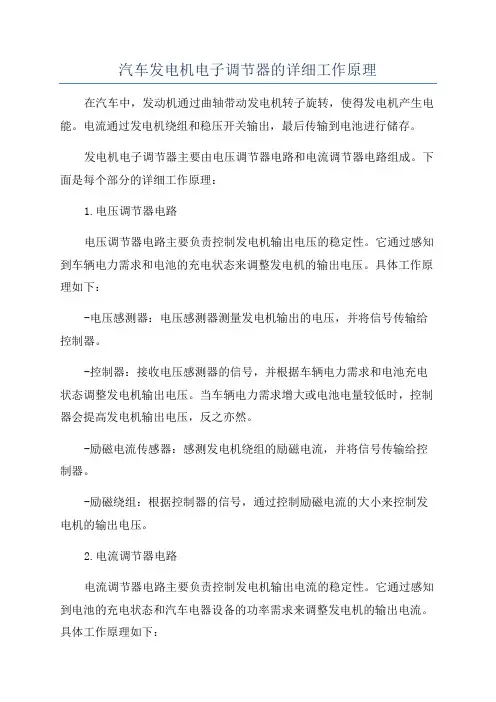

汽车发电机电子调节器的详细工作原理在汽车中，发动机通过曲轴带动发电机转子旋转，使得发电机产生电能。

电流通过发电机绕组和稳压开关输出，最后传输到电池进行储存。

发电机电子调节器主要由电压调节器电路和电流调节器电路组成。

下面是每个部分的详细工作原理：1.电压调节器电路电压调节器电路主要负责控制发电机输出电压的稳定性。

它通过感知到车辆电力需求和电池的充电状态来调整发电机的输出电压。

具体工作原理如下：-电压感测器：电压感测器测量发电机输出的电压，并将信号传输给控制器。

-控制器：接收电压感测器的信号，并根据车辆电力需求和电池充电状态调整发电机输出电压。

当车辆电力需求增大或电池电量较低时，控制器会提高发电机输出电压，反之亦然。

-励磁电流传感器：感测发电机绕组的励磁电流，并将信号传输给控制器。

-励磁绕组：根据控制器的信号，通过控制励磁电流的大小来控制发电机的输出电压。

2.电流调节器电路电流调节器电路主要负责控制发电机输出电流的稳定性。

它通过感知到电池的充电状态和汽车电器设备的功率需求来调整发电机的输出电流。

具体工作原理如下：-电流感测器：电流感测器测量发电机输出的电流，并将信号传输给控制器。

-控制器：接收电流感测器的信号，并根据电池充电状态和汽车电器设备的功率需求来调整发电机输出电流。

当电池需要充电时，控制器会适当增大发电机输出电流，反之亦然。

发电机电子调节器通过实时感知车辆电力需求、电池充电状态和发电机输出电压电流，并由控制器进行调节，可以确保发电机提供稳定的电源，为汽车的电子设备提供足够的电力，并为电池充电提供合适的电压和电流，从而延长电池的使用寿命。

同时，通过动态调节发电机输出电压和电流，发电机电子调节器还可以降低车辆耗电，并提高燃油效率。

发电机及调节器的构造及识别一、交流发电机(一)功用交流发电机与其调节器配合工作，其功用是对除起动机外的所有用电设备供电，并向蓄电池充电。

发电机是汽车电源的主要组成部分，与蓄电池互为补充，共同完成对汽车用电设备的供电任务。

(二)分类汽车用交流发电机可按总体结构、整流器结构和搭铁型式进行分类。

1．按总体结构不同，交流发电机可分为：（1）普通交流发电机：既无特殊装置，也无特殊功能和特点的汽车交流发电机，称为普通交流发电机。

如东风EQ1090型载货汽车用JF132N型交流发电机。

（2）整体式交流发电机：即内装电子调节器的交流电机。

如东风EQ2102型越野汽车用JFW2621型28V45A发电机；解放CA1121J载货汽车用JFZ24031型28V45A发电机；南京依维柯汽车用JFZ1912Z型14V85A或JFZ1714Z型14V45A型14V90A发电机；一汽捷达、上海桑塔纳轿车用JFZ1913型14V90A发电机等。

（3）无刷交流发电机：即没有电刷和集电环(滑环)结构的交流发电机。

如东风EQ2102型越野汽车用JFW2621型28V45A整体式发电机；福建仙游电机总厂生产的JFW1913型14V90A发电机等。

（4）带泵交流发电机：即带真空制动助力泵的交流发电机。

如仙游电机厂生产FB1712型交流发电机。

（5）永磁交流发电机：即转子磁极采水磁材料制成的交流发电机。

2．按整流器结构不同，交流发电机可分为：（1）六管交流发电机：即整流器由六只整流二极管组成三相桥式全波整流电路的交流发电机。

如解放CA1092型载货汽车JF1522A、JF1518、JF1526型14V55A交流发电机。

（2）八管交流发电机：即整流总成由九只二级管组成的交流发电机。

如天津夏利TJ7100、TJ7130型微型轿车用JFZ1542型14V45A型交流发电机。

（3）九管交流发电机：即整流器总由九只二级管组成的交流发电机。

如斯太尔(STEYR)汽车用JFZ2518A型28V27A交流发电机；长风集团猎豹(PAJERO)4G64型发动机用14V75A交流发电机。

汽车电器与电子技术课后习题答案2020.04第一章绪论1-1 简述汽车电器与电子控制系统的分类和特点。

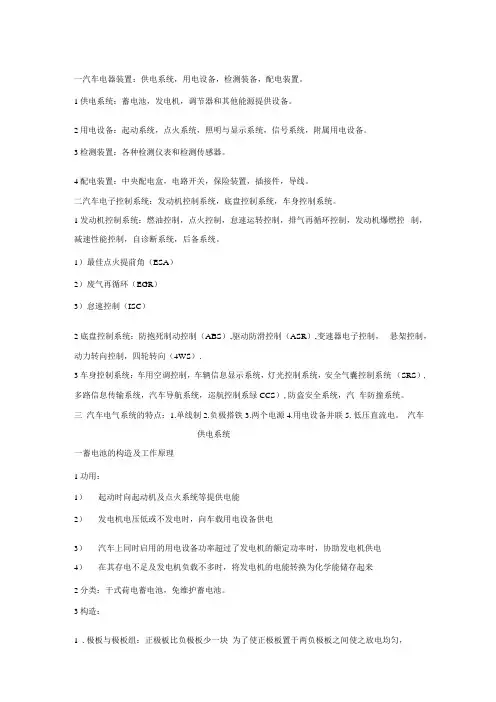

汽车电器与电子控制系统可分为电器装置和电子控制系统两大部分。

汽车电器装置主要由供电系统、用电设备、检测装置和配电装置四部分组成。

汽车电子控制系统分为发动机控制系统、底盘控制系统和车身控制系统三个部分。

特点：1)低压汽油车多采用12V，主要优点是安全性好。

2)直流主要从蓄电池的充电来考虑。

3)单线制单线制即从电源到用电设备使用一根导线连接，而另一根导线则用汽车车体或发动机机体的金属部分代替。

单线制可节省导线，使线路简化、清晰，便于安装与检修。

4)负极搭铁将蓄电池的负极与车体相连接，称为负极搭铁。

第二章汽车供电系统2-1.汽车用蓄电池的功用有哪些？其主要功用是什么？对汽车用蓄电池有何要求？答:功用有（1）起动发动机时向起动机和点火系统提供电能。

（2）在发动机不工作或电压低时（发动机停转或怠速时）向用电设备供电。

（3）用电设备过多，超过发电机容量时补充供电。

（4）蓄电池电能不足时可将发电机电能储存起来。

（5）具有稳定电源系统电压的作用。

其主要功用是：（1）起动发动机时向起动机和点火系统提供电能。

要求：容量大、内阻小，以保证蓄电池具有足够的起动能力。

2-2.铅酸蓄电池的主要组成部件及其功用是什么？答：组成部件：1极板与极板组、2隔板、3电解液、 4外壳5蓄电池技术状态指示器功用：同上2-3.蓄电池的电动势如何建立？充电和放电时蓄电池极板及电解液有何变化？P15蓄电池电动势是由正及和负极板浸电解液时，负极极板有少量的铅容入电解液生成两价的铅离子Pb2+，并在极板上留下两个电子2e使极板带负电，此时，负极板相对与电解液的电位约为-0.1V ；在正极板处，少量PbO2溶入电解液，并于水（H2O）反应生成Pb（OH）4，再分离成四价Pb4+和氢氧根离子OH-，即铅离子沉附在正极板上使正极板相对于电解液的电位约+0.2V。
