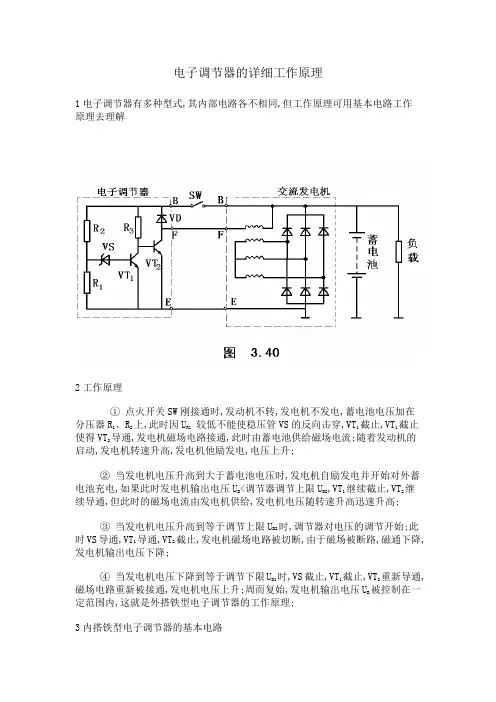

汽车电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

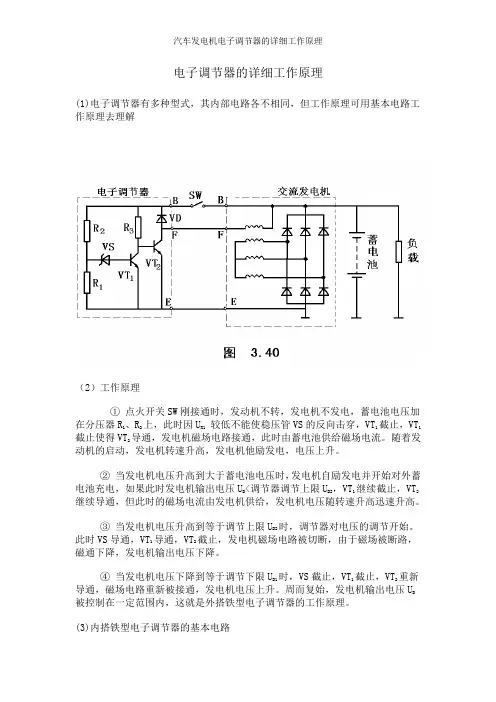

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW 刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R 1、R 2上，此时因U R1 较低不能使稳压管VS 的反向击穿，VT 1截止，VT 1截止使得VT 2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压U B <调节器调节上限U B2，VT 1继续截止，VT 2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限U B2时，调节器对电压的调节开始。

此时VS 导通，VT 1导通，VT 2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限U B1时，VS 截止，VT 1截止，VT 2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压U B 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

电子调节器的详细工作原理1电子调节器有多种型式,其内部电路各不相同,但工作原理可用基本电路工作原理去理解2工作原理① 点火开关SW刚接通时,发动机不转,发电机不发电,蓄电池电压加在分压器R1、R2上,此时因UR1较低不能使稳压管VS的反向击穿,VT1截止,VT1截止使得VT2导通,发电机磁场电路接通,此时由蓄电池供给磁场电流;随着发动机的启动,发电机转速升高,发电机他励发电,电压上升;② 当发电机电压升高到大于蓄电池电压时,发电机自励发电并开始对外蓄电池充电,如果此时发电机输出电压UB <调节器调节上限UB2,VT1继续截止,VT2继续导通,但此时的磁场电流由发电机供给,发电机电压随转速升高迅速升高;③ 当发电机电压升高到等于调节上限UB2时,调节器对电压的调节开始;此时VS导通,VT1导通,VT2截止,发电机磁场电路被切断,由于磁场被断路,磁通下降,发电机输出电压下降;④ 当发电机电压下降到等于调节下限UB1时,VS截止,VT1截止,VT2重新导通,磁场电路重新被接通,发电机电压上升;周而复始,发电机输出电压UB被控制在一定范围内,这就是外搭铁型电子调节器的工作原理;3内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型,发电机的励磁绕组连接在VT2的集电极和搭铁端之间,与外搭铁型电路显著不同,电路工作原理和结构与外搭铁型电子调节器类似;4电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流,随着转速的提高,大功率三级管VT2的导通时间减小,截止时间增加,这样可使得磁场电流平均值减小,磁通减小,保持输出电压UB 不变;发电机的输出电压UB、磁场电流If平均值随转速n的变化关系称为电子调节器的工作特性;从电子调节器的工作特性曲线可以看出,n1为调节器开始工作转速,称为工作下限,随着发电机转速的升高,磁场电流减小;当发电机转速很高时,由于大功率三极管可不导通,磁场电流被切断,发电机仅靠剩磁发电,所以,电子调节器的工作转速上限很高,调节范围很大;JFT106型晶体管调节器1.应用JFT106型调节器属于外搭铁式晶体管调节器,调节电压为～,可与14V功率为750W外搭铁式九管式交流发电机配套,也可与14V功率小于1000W的外搭铁式六管交流发电机配套;2.外形3.组成与原理。

电子调节器的详细工作原理(1)电子调节器有多种型式,其内部电路各不相同,但工作原理可用基本电路工作原理去理解(2)工作原理① 点火开关SW刚接通时,发动机不转,发电机不发电,蓄电池电压加在分压器R1、R2上,此时因UR1较低不能使稳压管VS的反向击穿,VT1截止,VT1截止使得VT2导通,发电机磁场电路接通,此时由蓄电池供给磁场电流。

随着发动机的启动,发电机转速升高,发电机她励发电,电压上升。

② 当发电机电压升高到大于蓄电池电压时,发电机自励发电并开始对外蓄电池充电,如果此时发电机输出电压UB <调节器调节上限UB2,VT1继续截止,VT2继续导通,但此时的磁场电流由发电机供给,发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时,调节器对电压的调节开始。

此时VS导通,VT1导通,VT2截止,发电机磁场电路被切断,由于磁场被断路,磁通下降,发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时,VS截止,VT1截止,VT2重新导通,磁场电路重新被接通,发电机电压上升。

周而复始,发电机输出电压UB被控制在一定范围内,这就就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点就是晶体管VT1、VT2采用PNP型,发电机的励磁绕组连接在VT2的集电极与搭铁端之间,与外搭铁型电路显著不同,电路工作原理与结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流,随着转速的提高,大功率三级管VT2的导通时间减小,截止时间增加,这样可使得磁场电流平均值减小,磁通减小,保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If(平均值)随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以瞧出,n1为调节器开始工作转速,称为工作下限,随着发电机转速的升高,磁场电流减小。

当发电机转速很高时,由于大功率三极管可不导通,磁场电流被切断,发电机仅靠剩磁发电,所以,电子调节器的工作转速上限很高,调节范围很大。

发电机调节器工作原理
发电机调节器是一种用于控制发电机输出电压和频率的装置。

其主要工作原理如下：
1. 电压调节原理：发电机调节器通过感知发电机输出电压的变化，与设定的目标值进行比较，并根据比较结果调节励磁电流来控制电压的稳定性。

当发电机输出电压偏离目标值时，调节器会通过控制励磁电流的大小来相应地调整发电机的励磁磁场，从而实现电压的调节和稳定。

2. 频率调节原理：发电机调节器监测发电机输出的频率，并将其与设定的目标频率进行比较。

当发电机输出频率偏离目标值时，调节器会对发电机进行调整，以使频率恢复到设定值。

频率调节主要通过控制发电机的转速来实现，调节器会调整发电机的励磁电流、燃料供给或机械负载等因素，以使发电机输出频率保持稳定。

3. 控制系统：发电机调节器通常还包括一个控制系统，用于监控和控制整个发电机系统的运行。

控制系统可以根据电压、频率等参数的变化来调节发电机的输出，实现对发电机的精确控制。

调节器根据控制系统的指令，通过调整励磁电流、机械负载或燃料供给等手段，对发电机进行精确控制，以实现稳定的电压和频率输出。

总之，发电机调节器通过监测发电机输出的电压和频率，并与设定的目标进行比较，通过调节励磁电流、转速或其他参数来控制发电机的输出，以实现稳定的电压和频率输出。

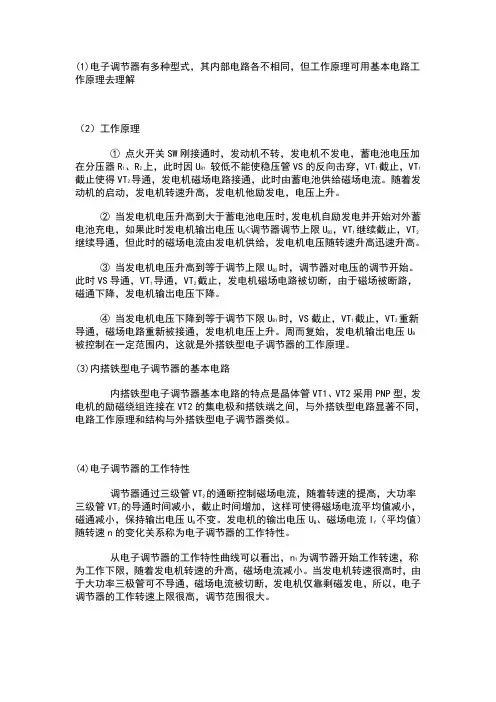

(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

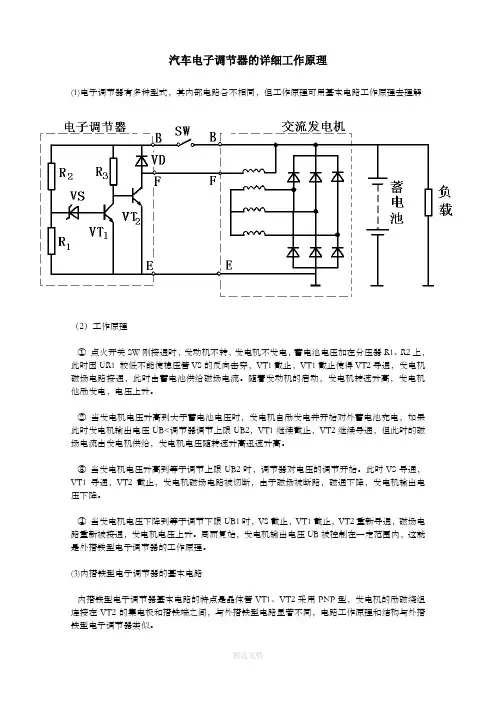

汽车电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

汽车电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

汽车交流发电机电压调节器原理交流发电机端电压受转速和负载变化的影响较大，因此必须配用电压调节器来控制电压。

电压调节器的功用是：在发动机转速和发电机上的负载发生变化时自动控制发电机的输出电压，使其保持恒定，防止发电机的电压过高而造成用电设备的损坏和蓄电池过充电，同时也防止发电机电压过低而导致用电设备不能正常工作和蓄电池充电缺陷。

1.电压调节原理根据电磁感应原理，发电机的感应电动势为EΦ=Cln①，其中Cl为常数，因此，交流发电机端电压的高低，取决于转子的转速n和磁极磁通①。

要保持电压恒定，在转速n升高时，应相应减弱磁通①，这可以通过减少励磁电流来实现；在转速n降低时，应相应增强磁通①，这可以通过增大励磁电流来实现。

2.电压调节器的类型交流发电机电压调节器分为触点式和电子式调节器两大类。

电子式又分为晶体管式和集成电路式，基本原理都是通过改变励磁电流的大小来控制电压的。

触点式电压调节器构造复杂，质量和体积大，触点易烧蚀，寿命短，对无线电干扰大，触点开闭动作迟缓，可靠性不高，目前已被淘汰。

3.晶体管式电压调节器晶体管式电压调节器是利用晶体管的开关特性，控制发电机的磁场电流，使发电机的输出电压保持恒定的。

下面以JFT106型晶体管电压调节器为例开展分析。

JFT106型晶体管电压调节器属于外搭铁型电压调节器,其电路原理图如图「26所示。

该调节器共有“+”、“F”和“一”三个接线柱，其中“+”接线柱与发电机磁场绕组的“F2”接线柱连接后经熔断器接至点火开关，“F”接线柱与发电机磁场绕组的“F1”接线柱连接，“一”接线柱搭铁。

该调节器由电压敏感电路和两级开关电路组成。

图1-26JFT106型晶体管调节器电路原理图电路中RI、R2、R3和稳压管VDl构成了电压敏感电路，稳压管VDI为稳压元件，RhR2、R3为构成分压器，将交流发电机的端电压开展分压后加在稳压管VDl的两端；随时检测发电机端电压的变化。

当稳压管VDl上的电压低于稳压管VDl的稳压值时，VDl稳压管截止；当稳压管VDl上的电压高于稳压管VDl的稳定电压时，稳压管VDl导通。

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。
