发电机调节器的调整方法

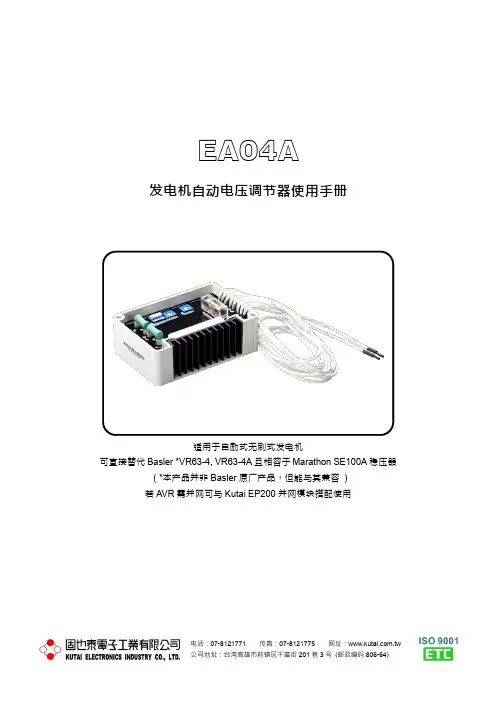

电话：07-8121771 传真：07-8121775 网址： 公司地址：台湾高雄市前镇区千富街201巷3号(邮政编码806-64)EA04A发电机自动电压调节器使用手册适用于自励式无刷式发电机可直接替代Basler *VR63-4, VR63-4A且相容于Marathon SE100A稳压器( *本产品并非Basler原厂产品，但能与其兼容)若AVR需并网可与Kutai EP200并网模块搭配使用___________________________________________________________________________________________ 2EA04A第一章 技术参数检测电压输入 低频保护 (出厂预设)电压 90 - 132 Vac 单相 50 Hz 系统 拐点值为45 Hz* 171 - 264 Vac 60 Hz 系统 拐点值为55 Hz* 频率 45/65 Hz (*拐点值为出厂预设值) 电源输入 过励磁自动关闭电压 90 - 240 Vac 单相二线 45 +/- 5 Vdc 延迟关闭；频率 45/65 Hz 67 +/- 5 Vdc 立即关闭 @ 110 Vac 励磁场输出 100 +/- 5 Vdc 延迟关闭；电压 最大 32 Vdc @ 电源输入120 Vac 135 +/- 5 Vdc 立即关闭 @ 220 Vac 最大 63 Vdc @ 电源输入240 Vac 电压温度飘移电流 连续4A ，非连续为60秒内7A -40至+70 ˚C ，小于 3% 励磁阻抗 最小15 Ω、最大100 Ω 工作环境 熔丝规格 5 x 20mm S505-5A / 250V 慢熔型 工作温度 -40至+60 ˚C 外部电压调节储存温度 -40至+85 ˚C 最大 +/- 15% @ 1 KΩ 1 watt 电位器 相对湿度 95%以下 调压精度振 动 1.5 Gs @ 5 - 30 Hz 小于 +/- 1% (频率变动在4%内) 5.0 Gs @ 30 - 500 Hz 电压建立尺 寸电源输入剩磁电压 5 Vac 以上 100.0 (L) x 68.5 (W) x 33.0 (H) mm EMI 抑制重 量内建电磁干扰滤波器 230 g +/- 2% 静态消耗功率第二章 接线2.1 3、4：电源输入. 2.2 F+、F-：励磁线圈. 2.3 VAR ：外部电压调节.2.4 Hz ：频率选择 (60 Hz 开路、50 Hz 跨接).第三章 V/Hz 自动关闭频率选择3.1 使用于50 Hz 时标示Hz 之二线，必须接合才能于45 Hz 以下时关闭本调节器之输出. (如图二、低频保护特性曲线)3.2 使用于60 Hz 时标示Hz 之二线，必须剪断才能于55 Hz 以下时关闭本调节器之输出.第四章 过励磁关闭于110V 系统下，假如励磁电压超过45 +/- 5 Vdc ，本调节器将依照电压/时间曲线适时关闭，但超过67 +/- 5 Vdc 时即刻关闭.于220V 系统下，假如励磁电压超过100 +/- 5 Vdc ，本调节器将依照电压/时间曲线适时关闭，但超过135 +/- 5 Vdc 时即刻关闭.___________________________________________________________________________________________ EA04A3第五章 开机手续5.1 初步设定：(1) 选择电压：以指拨开关选择120 Vac 或240Vac. (2) 确定一切接线正确. (3) 确认熔丝之规格.(4) 将「电压调节」钮与「稳定调节」钮反时针方向调至极限.(5) 假如使用遥控电压电位器，则调节至中点. (6) 用300 Vac 表接交流输出端，检测交流输出电压.5.2 系统开动：(1) 在空载状态下启动发电机，调节正确之转速，电压应建立于最低电压水平，假如不能建立电压时，参考发电机使用手册初期励磁章节. (2) 顺时针方向缓慢调节「电压调节」钮，达到所须额定电压即可.第六章 稳定调节6.1 稳定调节「STAB.」：缓慢调节「稳定调节」钮 (顺时针方向)可改变AVR 与发电机之间的反馈时间，调节过大会使电压不稳，太小会使重载瞬间电压变化大.6.2 建议以三用电表(指针式) DCV 监测 F+、F- 调节「稳定调节」使三用表指针晃动最小即可，如此亦可改善重载时的负载电压变动率.注意!!1. 调压板可装设于发电机组任何适当位置，其外型与固定孔径(如图一).2. 使用高阻计或耐压测试器检测前，须先将AVR 连接线拆离，避免高压损坏AVR.3. 不恰当之低频保护调节，可能于负载变动下，导致机组输出电压下降或不稳定，非必要请勿随意调节U/F 旋钮设定.图一 尺寸图___________________________________________________________________________________________ 4EA04A图二 低频保护特性曲线1. 将标示Hz 引线切断时为60 Hz.2. 外部调节电阻1 KΩ时，可调范围+/- 15% Vac.图三 接线图第七章 故障排除表※ 仅能使用本说明书指定类型和额定值的熔丝做更换。

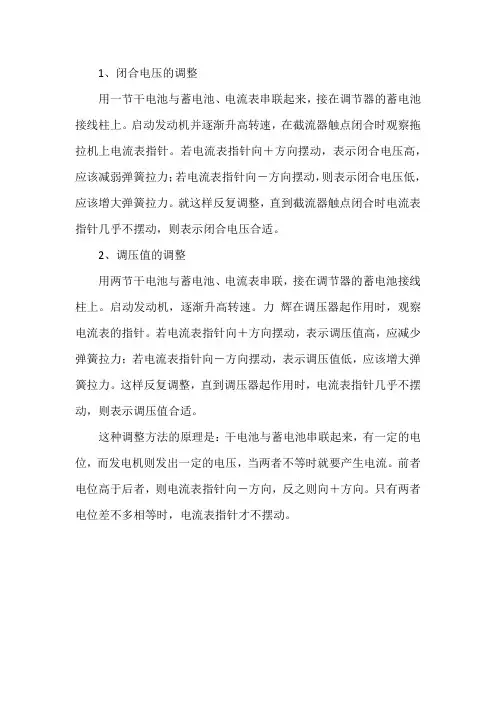

1、闭合电压的调整
用一节干电池与蓄电池、电流表串联起来，接在调节器的蓄电池接线柱上。

启动发动机并逐渐升高转速，在截流器触点闭合时观察拖拉机上电流表指针。

若电流表指针向＋方向摆动，表示闭合电压高，应该减弱弹簧拉力；若电流表指针向－方向摆动，则表示闭合电压低，应该增大弹簧拉力。

就这样反复调整，直到截流器触点闭合时电流表指针几乎不摆动，则表示闭合电压合适。

2、调压值的调整
用两节干电池与蓄电池、电流表串联，接在调节器的蓄电池接线柱上。

启动发动机，逐渐升高转速。

力辉在调压器起作用时，观察电流表的指针。

若电流表指针向＋方向摆动，表示调压值高，应减少弹簧拉力；若电流表指针向－方向摆动，表示调压值低，应该增大弹簧拉力。

这样反复调整，直到调压器起作用时，电流表指针几乎不摆动，则表示调压值合适。

这种调整方法的原理是：干电池与蓄电池串联起来，有一定的电位，而发电机则发出一定的电压，当两者不等时就要产生电流。

前者电位高于后者，则电流表指针向－方向，反之则向＋方向。

只有两者电位差不多相等时，电流表指针才不摆动。

水电站发电运行方案的调频与电压调整策略随着工业化和城市化的快速发展，电力需求不断增加，水电站作为清洁、可再生的能源利用方式之一，在能源结构调整中扮演着重要的角色。

水电站的发电运行方案及其调频与电压调整策略对电网的稳定性和供电质量至关重要。

本文将探讨水电站发电运行方案的调频和电压调整策略，以提高水电站的运行效率和提供可靠的供电服务。

一、调频方案调频是电力系统中各电源按照一定的功率分配比例运行，以实现电网频率的稳定。

水电站作为主要的供电源，其调频方案对整个电网的稳定性和供电质量具有重要影响。

1. 调频基本原理调频的基本原理是根据需求负荷的变化来调节发电机的输出功率，使发电机与电网之间的功率平衡，维持电网的稳定频率。

通常情况下，调频控制主要考虑以下几个方面：- 发电机调节器的参数设置与性能优化，以确保发电机输出的有功功率与电网负荷需求保持一致。

- 调频控制策略的设计与优化，包括频率偏差的补偿、负荷变化的预测与响应等，以实现快速而准确的功率调节。

- 调频过程中的安全监测与保护，确保发电机和电网的运行安全。

2. 调频控制方式在水电站的调频控制中，常用的控制方式包括自治调频控制和自动调频控制两种。

- 自治调频控制：由水电站内部的调频控制器根据发电机输出功率与电网负荷需求之间的偏差来调节发电机的调速，实现功率的平衡。

这种方式适用于小型水电站，其控制精度相对较低。

- 自动调频控制：通过与电网调度中心的通信，实现发电机的自动调频控制。

电网调度中心会根据电网负荷需求变化来下达功率控制指令，并通过远程通信系统传递给水电站，水电站接收指令后进行调速控制，以满足电网需求。

二、电压调整策略除了频率的稳定外，水电站发电运行方案还需要考虑电压的调整，以保证供电质量和电器设备的正常运行。

1. 电压调整原理电压调整可以通过改变调压器的励磁电流或调整调速器的发电机功率来实现。

具体调整电压的原理包括：- 励磁电流控制：水电站的发电机励磁系统通过调节励磁电流来改变磁场的强弱，进而影响发电机输出电压。

发电机的调压原理发电机是一种将机械能转化为电能的设备，其工作原理依赖于电磁感应现象。

发电机的输出电压通常会有一定的波动，为了保持电力系统的稳定运行，需要对发电机的电压进行调节。

本文将介绍发电机的调压原理以及常见的调压方式。

一、发电机的调压原理发电机的调压原理是基于磁通量守恒定律和欧姆定律。

根据磁通量守恒定律，当发电机的负载发生变化时，电流的大小也会发生变化。

根据欧姆定律，电压和电流之间的关系可以通过下式表示：U = I × R其中，U表示电压，I表示电流，R表示电阻。

因此，当电流发生变化时，电压也会随之改变。

二、常见的发电机调压方式1. 恒压调节器恒压调节器是一种通过调节电流的方法来控制发电机输出电压的装置。

恒压调节器包括稳压电阻、电位器和稳压二极管等元件。

当发电机的输出电压超过设定值时，稳压电阻会对电流进行调节，以降低输出电压；当输出电压低于设定值时，电位器和稳压二极管会增加电流，以提高输出电压。

恒压调节器的优点是结构简单，工作稳定，但其调节范围有限。

适用于小型发电机或对电压要求不高的应用场景。

2. 自激励调压装置自激励调压装置通过改变发电机的励磁电流来实现电压调节。

当发电机的输出电压过高时，通过调整励磁电流的大小，减小励磁电流可以降低输出电压；当输出电压过低时，增加励磁电流可以提高输出电压。

自激励调压装置的优点是调节范围较大，适用于对电压稳定性要求较高的应用场景。

但其缺点是结构复杂，调节过程中容易出现震荡现象。

3. AVR调压器AVR调压器全称自动电压调节器，是一种集成电路装置，具有精确的电压调节功能，广泛应用于各类发电机。

AVR调压器通过对发电机的无负载电压进行自动检测和调整，控制励磁电流，从而精确地调节发电机的输出电压。

AVR调压器的优点是调节精度高，稳定性好，适用于各种类型的发电机和负载要求较高的场景。

但其成本相对较高。

三、发电机调压的应用领域发电机的调压在电力系统中起着至关重要的作用。

一、恒机端电压(自动)运行方式发电机励磁系统闭环自动调节方式。

在该种运行方式下，数字式励磁调节器的主要任务是维持发电机端电压恒定，—般是把机端电压，作为反馈量，实现PID调节；向时，为了提高电力系统运行的稳定条件，数字式励磁调节器还可以实现更为复杂的控制规律，如电力系统稳定器（PSS）附加控制、线性最优励磁控制（LOED）、非线性励磁控制（NEC）等。

恒机端电压（自功）运行方式是数字式励磁调节器的主要运行方式。

二、恒励磁电流（手动)运行方式一般而言，励磁调节器都有“自动”和“手动”两种运行方式，数字式励磁调节器也不例外。

在恒励磁电流（手动）运行方式下，数字式励磁调节器采入信号，与给定值比较，经比例（积分）控制规律的运算后送出控制信号到移相触发单元。

由于自动运行方式的电压整定范围有限，在机组安装、检修或事故跳闸后进行发电机升压试验时，通常用手动方式来调整发电机的励磁从而调节机端电压或发电机的无功，这样调情较为平稳，调整范围可以很宽。

1、三机系统运行方式与两套调节器互为备用的运行方式相比，采用三机系统的主要目的是通过增加硬件投资来进一步提高数字式励磁调节器装置运行的可靠性和安全性。

三机运行方式又可分为三机备用运行方式和三取二表决运行方式两种。

2、三机备用运行方式这种方式的工作原理是，除A机与B机互为备用可自动切换外，还设计了后备C机。

当A、B机均发生故障时，C机能自动切换至在线运行。

c机可以设计为具有和A、B机一样的功能，但一般情况下A、B机同时故障的几率较小，为简化方案，可以设计B机具有较为简单的励磁控制功能，例如只保证发电机按恒励磁电流（手动）运行方式继续运行。

三机备用运行方式和双机互为备用的运行方式原理上没有大的差别，只是三机备用运行方式以增加硬件投资为代价达到了数字式励磁调节器装置运行可靠性的提高；3、三取二表决运行方式在该种起行方式下，三机都在线工作，三套调节器接收同样的外部输入信号，三者的软、硬件结构区完全一致，当三套调节器有两套的输出结果—致时，即将此输出结果作为数字式励磁调节器的输出送至励磁系统中的被控对象部分。

柴油机发电机怎样调速柴油发电机组是用来为各类用电负载供电和服务的。

因此，对机组性能的要求，也就是满足各类负载系统能够正常工作的条件所决定的。

包括油田在内的现代负载，除照明等生活用电外，多数为电动机和各类控制系统，他们对电压和频率都有稳定和波动尽量小的严格要求。

例如电动机（其转速为同步转速乘以（1减转差率），一般为同步转速的96~97%左右），n=60f/p，频率即柴油机转速，其变化直接影响负载转速波动）；（M=P/Ω=CeΦI`2COSφ、E=Ceφn），电压变化因为（U=IR），直接影响电动机负载的输出转矩变化，（发电机电压∝励磁电流）需要调整励磁电流来快速响应，从而稳定电压，进而稳定输出转矩。

综上，发电机组的要求主要就是是稳定柴油机转速（频率）和发电机电压。

柴油机发电机怎样调速如果把柴油机概念简化，可以把它看作以下模式：在一个相对密闭的汽缸内，把适量的柴油和一定量的空气充分混合，然后压缩到燃点温度后（冰箱、空调原理，压缩生温），混合气爆燃、膨胀，推动活塞向前运动做功，再由曲柄连杆机构将活塞的直线运动变为旋转运动（缝纫机），进一步形成周而复始的工作状态，持续带动外部负载工作。

在这个过程中，如果混合比合适，柴油多，产生的气体和热量也就多，推动活塞的力量也就越大，在外部阻力一定的情况下，机构运动速度将变得越来越快；当外部负荷变少、阻力变小的情况下，也产生同样的效果。

反之，亦然（上下坡推车）。

而如果混合比不合适时，便会产生燃烧不充分或者不能可靠点燃的情况。

所以现代柴油机围绕以上过程，进行了大量改进工作：围绕前者，也就是提高“调速”精度和系统反应速度，从而满足那些对转速稳定性和反应快速性方面有要求的负载。

针对混合比问题，除了采取增压充气技术外，又增加了检测空燃比变化的闭环控制回路，以双向控制进油和进气量，提高经济性和排放等指标。

通过简化的柴油机概念，我们可以知道：柴油机的调速可以通过两种途径----改变负载或者改变燃油量----当然，用恶劣的空燃比也能使转速改变，但是那不是我们这次讨论的合适话题。

汽车发电机调节器发电机调节器起什么作用，对与五根线的电子调节器，它的的那五根线分别是什么线，它的工作原理是怎么走的；如和判断它的好坏。

调节器顾名思义就是调节发电机发电量的，由于汽车发动机转速不是一定的，而发电机是由发动机带动的，为了使发电机发出的电稳定在14.0v左右，就需要调节发电机内部磁场电流大小，转速低时调节的电流就大，转速高时调节的电流就小，这样发电机就可以稳压输出。

5根线的调节器，有1根是调节器的电源B，受点火开关控制也相当于监视发电机发电大小的感应线，他的电压高调节器出来的电流就小，反之。

第2根是搭铁线E，这是最基本的。

用电器嘛肯定得有火线和搭铁线。

第3根是中性点N，他和发电机上中性点接线柱相连，它在发电机正常工作时电压为发电电压的一半，作用是控制充电指示灯的。

第4根是充电指示灯线L，充电指示灯一头是从点火开关开了，从仪表电源送进去，然后接到这跟线上，它通过调节器内部搭铁，充电指示灯就亮了；发开电以后中性点有电控制使调节器L上的电压升高，充电指示灯两端电位相差不多灯就灭了。

第5根是磁场F，它也和发电机相连，就是这跟线使发电机有了磁场电流，可以发电。

判断调节器的好坏，办法1，发电机不发电，用试灯量磁场端没电，调节器F也没电，但B 有电，E搭铁正常，那就是调节器坏了，跟换。

办法2，发电机发电量太大超过15.0v甚至更高那一般也是调节器坏了，跟换。

汽车发电机调节器对电瓶的影响长城炫丽汽车，两万公里，一年半！停了一天两晚上之后，打火亏电，电瓶观察孔成黑色（上月检查还是绿色）。

换另一电瓶后开至修理店用万用表量输入电压达到19.2，量了三分钟后都是此显示，半小时后开至4S店后熄火，再检查时电压显示正常（13.9）。

4S店解释说不可能是调节器的故障：1，电瓶没有喷液.没有鼓胀.烧流现象。

2，汽车其他电器使用良好，没有电压过高的痕迹，（比如烧保险，小灯，大灯，音响）。

我的旧电池充了3小时候已经换上使用两天了，再开到第一家再量也是正常的（13.9）各位大侠给我一点意见吧！到底是第一家修理铺子在用万用表的时候没有调好表量了个19.2还是这个调节器的故障时好时坏呢？我也不敢再换电瓶怕再烧坏该怎么办1、怠速量测量为19.2V，正常电压应该约14.5V，明显你的调节器的功率管被烧短路；另外停了一天两晚上之后，打火亏电，也正是调机器功率管短路造成漏电流偏大，电瓶放置长时间才会有亏电。

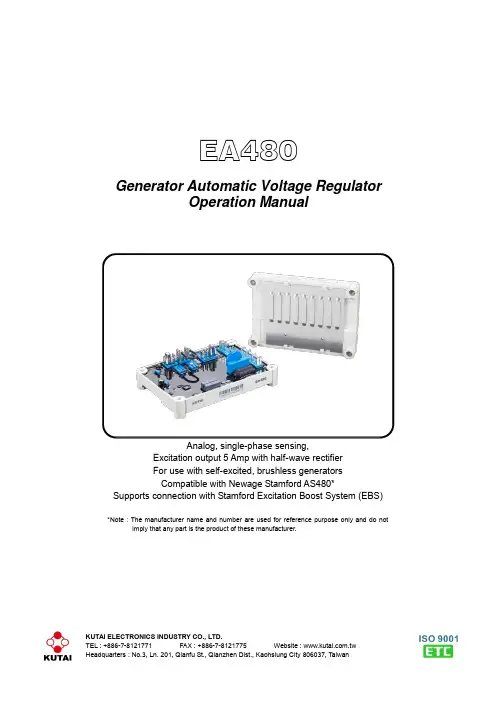

KUTAI ELECTRONICS INDUSTRY CO., LTD.TEL : +886-7-8121771FAX : +886-7-8121775Website : Headquarters : No.3, Ln. 201, Qianfu St., Qianzhen Dist., Kaohsiung City 806037, TaiwanEA480Generator Automatic Voltage RegulatorOperation ManualAnalog, single-phase sensing,Excitation output 5 Amp with half-wave rectifierFor use with self-excited, brushless generatorsCompatible with Newage Stamford AS480*Supports connection with Stamford Excitation Boost System (EBS)*Note：The manufacturer name and number are used for reference purpose only and do not imply that any part is the product of these manufacturer.SECTION 1 : SPECIFICATIONVoltage Sensing / Power Input (7,8) Average Reading Static Power DissipationVoltage 60 300 Vac, 1 phase 2 wire Max. 4 wattsFrequency 50/60 Hz (Jumper Selected)Quadrature Droop Input (S1, S2)Excitation Output (F1, F2) Input resistance 10 ohms110V 1 phase Continuous 31 Vdc 5A Sensitivity 0.07A for 5% voltage drop (PF= 0) Max. 45 Vdc 7.5A for 10 secs. Max. Input 0.33A220V 1 phase Continuous 63 Vdc 5AMax. 90 Vdc 7.5A for 10 secs. Under Frequency Protection (knee point factory preset) Note：If AVR is mounted externally to alternator 45 Hz for 50 Hz systemscontinuous current is reduced by 20% 55 Hz for 60 Hz systemsResistance Min. 6 ohms, Max. 100 ohm @ 110VMin. 13 ohms, Max. 100 ohm @ 220V Over Excitation ProtectionExcitation Voltage 70 Vdc +/- 10 %External Voltage Adjustment (1, 2)Time Delay 10 – 15 secondsMax. +/- 10% @ 1K ohm 1 watt potentiometerUse 7.5K ohms resistor to enable 110Vac sensing Voltage Thermal DriftLess than 3% at temperature range -40 to +70 ˚C Voltage RegulationLess than +/- 0.5% (with 4% engine speed governing) EnvironmentOperating Temperature -40 to +60 ˚CBuild up Voltage Storage Temperature -40 to +85 ˚C4 Vac 25 Hz residual volts at power input terminal Relative Humidity Max. 95%Vibration 5.5 Gs @ 60 HzSoft Start Ramp Time3 seconds +/- 10% Dimensions130.0 (L) x 90.0 (W) x 39.0 (H) mmTypical System Response 5.12 (L) x 3.54 (W) x 1.54 (H) inchLess than 20 millisecondsWeightEMI 260 g +/- 2%Built-in Harmonic suppression 0.573 lb +/- 2%___________________________________________________________________________________________ 2EA480___________________________________________________________________________________________ EA4803SECTION 2 : APPEARANCE / DIMENSIONS / INSTALLATION DRAWINGUnit : mm [inch]SECTION 3 : LED INDICATORS AND POTENTIOMETER ADJUSTMENTS1, 2：External VR Input used ；Use 7.5K ohms resistor enable 110Vac sensing. 7, 8：Power Input： to ExcitationS1, S2：InputMax. Input 0.33AD ：Stability range：> 100KW：< 100KW Slow ：< 100KW Fast ：Under Frequency ：60 Hz system ：50 Hz system STAB ：StabilityF1, F2：Connect to generator excitation fieldU/F ：Under Frequency when U/FUFRO ：Under Frequency Protection50 Hz system ：Adjustable 40 – 51 Hz Factory preset 45 Hz 60 Hz system ：Adjustable 50 – 61 Hz Factory preset 55 HzVOLT ：Voltage adjustment DROOP ：Voltage droop (for parallel operation)Figure 1 Outline DrawingFigure 2___________________________________________________________________________________________ 4EA480SECTION 4 : CONNECTION DIAGRAMSFigure 3 220 VacFigure 4 380/440 Vac※ Use only replacement fuses specified in this user manual.※ Appearance and specifications of products are subject to change for improvement without prior notice.。
