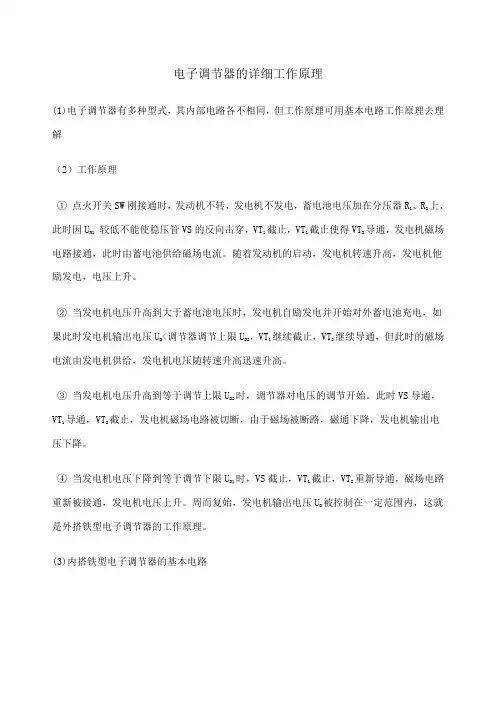

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB 被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB 不变。

发电机的输出电压UB、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

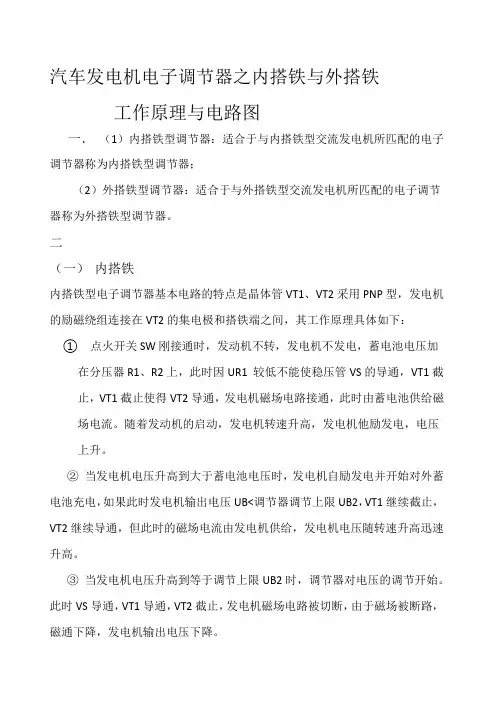

汽车发电机电子调节器之内搭铁与外搭铁集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]汽车发电机电子调节器之内搭铁与外搭铁工作原理与电路图一．（1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器；（2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。

二（一）内搭铁内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，其工作原理具体如下：①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的导通，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

如此反复，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

（二）外搭铁（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

电子调节器的详细工作原理(1)电子调节器有多种型式，其内部电路各不相同，但工作原理可用基本电路工作原理去理解（2）工作原理① 点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

② 当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB <调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③ 当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④ 当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

周而复始，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

(3)内搭铁型电子调节器的基本电路内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显着不同，电路工作原理和结构与外搭铁型电子调节器类似。

(4)电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

发电机的输出电压UB 、磁场电流If（平均值）随转速n的变化关系称为电子调节器的工作特性。

从电子调节器的工作特性曲线可以看出，n1为调节器开始工作转速，称为工作下限，随着发电机转速的升高，磁场电流减小。

当发电机转速很高时，由于大功率三极管可不导通，磁场电流被切断，发电机仅靠剩磁发电，所以，电子调节器的工作转速上限很高，调节范围很大。

汽车发电机电子调节器工作原理

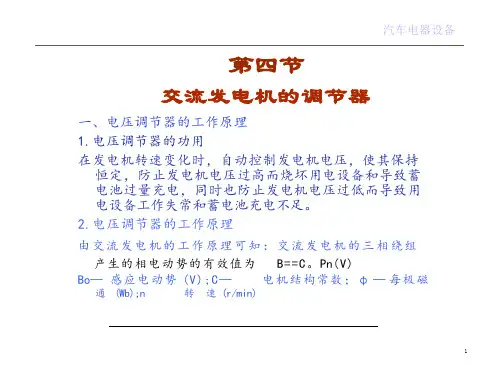

汽车发电机电子调节器（电压调节器）是发电机系统中的重要组件，用于控制发电机的输出电压，以保持汽车电气系统的稳定运行。

它的工作原理如下：
1. 反馈环路：电子调节器通过使用一个反馈环路来监测和调整发电机的输出电压。

该反馈环路包括一个电压感测器（通常是电压传感器）和一个比较器，用于将实际输出电压与设定的目标电压进行比较。

2. 控制器：比较器会将比较结果传输给控制器，控制器根据比较结果对发电机的励磁电流进行调整。

当实际输出电压高于目标值时，控制器降低励磁电流，从而减小发电机产生的电压。

反之，当实际输出电压低于目标值时，控制器增加励磁电流，提高发电机产生的电压。

3. 电压调节：通过控制励磁电流，电子调节器能够维持发电机的输出电压在设定的范围内。

它根据系统负荷的变化自动调整发电机的输出电压，以满足汽车电气系统的需求。

总体来说，汽车发电机电子调节器通过监测和调整发电
机的输出电压，确保汽车电气系统的稳定工作。

它利用反馈环路和控制器来实现电压的准确调节，并根据负荷要求自动调整发电机的励磁电流。

这样可以确保发电机系统始终提供所需的电源电压，保证汽车电器设备的正常运行。

汽车发电机电子调节器之内搭铁与外搭铁工作原理与电路图一．（1）内搭铁型调节器：适合于与内搭铁型交流发电机所匹配的电子调节器称为内搭铁型调节器；（2）外搭铁型调节器：适合于与外搭铁型交流发电机所匹配的电子调节器称为外搭铁型调节器。

二（一）内搭铁内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，其工作原理具体如下：①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的导通，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。

③当发电机电压升高到等于调节上限UB2时，调节器对电压的调节开始。

此时VS导通，VT1导通，VT2截止，发电机磁场电路被切断，由于磁场被断路，磁通下降，发电机输出电压下降。

④当发电机电压下降到等于调节下限UB1时，VS截止，VT1截止，VT2重新导通，磁场电路重新被接通，发电机电压上升。

如此反复，发电机输出电压UB被控制在一定范围内，这就是外搭铁型电子调节器的工作原理。

（二）外搭铁（2）工作原理①点火开关SW刚接通时，发动机不转，发电机不发电，蓄电池电压加在分压器R1、R2上，此时因UR1 较低不能使稳压管VS的反向击穿，VT1截止，VT1截止使得VT2导通，发电机磁场电路接通，此时由蓄电池供给磁场电流。

随着发动机的启动，发电机转速升高，发电机他励发电，电压上升。

②当发电机电压升高到大于蓄电池电压时，发电机自励发电并开始对外蓄电池充电，如果此时发电机输出电压UB<调节器调节上限UB2，VT1继续截止，VT2继续导通，但此时的磁场电流由发电机供给，发电机电压随转速升高迅速升高。
