第6章梁的应力分析与强度计算梁是一种常见的结构构件，在建筑、桥梁、机械等领域都有广泛的运用。
在使用梁时，需要对其进行应力分析与强度计算，以确保其安全运行。
本章将介绍梁的应力分析与强度计算的基本原理和方法。
1.梁的应力分析梁的应力分析是指对梁内部各点的应力状态进行分析。
应力是指单位截面上受力的大小，常用的应力有轴力、弯矩和剪力。
对于梁的应力分析，主要有两个基本的方程：平衡方程和应变-位移关系。
1.1平衡方程平衡方程是指在梁内力平衡的条件下，梁内部各点的受力平衡。
对于梁来说，平衡方程可以表示为：∑Fx=0∑Fy=0∑M=0其中，∑Fx和∑Fy分别表示横截面上各点受力在X和Y方向的合力，∑M表示横截面上各点受力对横截面上其中一点产生的力矩。
通过求解平衡方程可以得到梁内力的分布情况。
1.2应变-位移关系应变-位移关系是指梁内部各点的应变与位移之间的关系。
梁的应变可以分为轴向应变、横向应变和剪应变三种，位移则可以分为平移位移和旋转位移。
应变-位移关系可以表示为：εx = du/dxεy = dv/dyγxy = (dudv + dvdx)/2其中，εx和εy分别表示横截面上各点的轴向应变，γxy表示横截面上各点的剪应变，du和dv分别表示横截面上各点的位移在X和Y方向上的微分。
2.梁的强度计算梁的强度计算是指根据应力分析的结果，对梁的强度进行评估。
梁的强度主要包括弯曲强度、剪切强度和扭转强度。
2.1弯曲强度弯曲强度是指梁在受到弯矩作用时的抗弯承载能力。
根据弯曲的理论，可以得到梁的最大正应力和最大剪应力。
对于矩形截面的梁来说，最大正应力和最大剪应力可以分别表示为：σmax = M * y / Iτmax = T * Q / It其中，M表示弯矩，y表示梁离中性轴的距离，I表示梁的惯性矩，T表示剪力，Q表示横截面的剪力传递量，It表示横截面的扭转惯性矩。

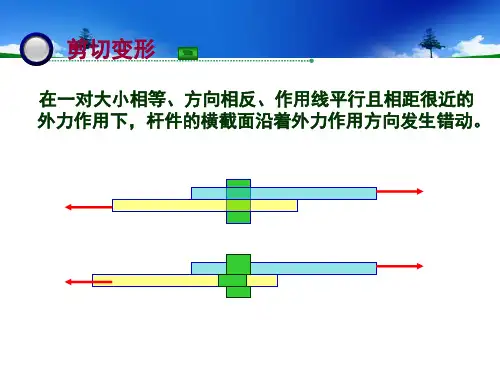

2.2剪切强度剪切强度是指梁在受到剪力作用时的抗剪承载能力。
材料⼒学习题第六章应⼒状态分析答案详解第6章应⼒状态分析⼀、选择题1、对于图⽰各点应⼒状态，属于单向应⼒状态的是（A ）。
20（MPa ）20d20（A ）a 点；（B ）b 点；（C ）c 点；（D ）d 点。
2、在平⾯应⼒状态下，对于任意两斜截⾯上的正应⼒αβσσ=成⽴的充分必要条件，有下列四种答案，正确答案是（ B ）。
（A ）,0x y xy σστ=≠；（B ）,0x y xy σστ==；（C ）,0x y xy σστ≠=；（D ）x y xy σστ==。
3、已知单元体AB 、BC ⾯上只作⽤有切应⼒τ，现关于AC ⾯上应⼒有下列四种答案，正确答案是（ C ）。
（A ）AC AC /2,0ττσ==；（B ）AC AC /2,/2ττσ==；（C ）AC AC /2,/2ττσ==；（D ）AC AC /2,/2ττσ=-=。
4、矩形截⾯简⽀梁受⼒如图（a ）所⽰，横截⾯上各点的应⼒状态如图（b ）所⽰。
关于它们的正确性，现有四种答案，正确答案是（ D ）。
(b)(a)（A）点1、2的应⼒状态是正确的；（B）点2、3的应⼒状态是正确的；（C）点3、4的应⼒状态是正确的；（D）点1、5的应⼒状态是正确的。
5、对于图⽰三种应⼒状态（a）、（b）、（c）之间的关系，有下列四种答案，正确答案是（ D ）。
τ(a) (b)(c)（A）三种应⼒状态均相同；（B）三种应⼒状态均不同；（C）（b）和（c）相同；（D）（a）和（c）相同；6、关于图⽰主应⼒单元体的最⼤切应⼒作⽤⾯有下列四种答案，正确答案是（ B ）。
(A) (B) (D)(C)解答：maxτ发⽣在1σ成45o的斜截⾯上7、⼴义胡克定律适⽤范围，有下列四种答案，正确答案是（ C ）。
（A）脆性材料；（B）塑性材料；（C）材料为各向同性，且处于线弹性范围内；（D）任何材料；8、三个弹性常数之间的关系：/[2(1)]G E v =+ 适⽤于（ C ）。
第六章 弯曲变形分析梁是机械与工程结构中最常见的构件。
本章内容包括梁的内力、平面弯曲中横截面上的正应力和切应力分布规律，以及梁的变形计算。
6.1 梁的内力● 梁的概念当杆件受到矢量方向垂直于轴线的外力或外力偶作用时，其轴线将由直线变为曲线，如图6–1(a)。
以轴线变弯为主要特征的变形形式称为弯曲，凡是以弯曲变形为主的杆件，工程上称为梁，如车辆的轮轴、房屋的梁及桥梁等。
在分析计算中，通常用梁的轴线代表梁，如图6–1(b)。
在工程实际中，大多数梁都具有一个纵向对称面；而外力也作用在该对称面内。
在这种情况下，梁的变形对称于纵向对称面，且变形后的轴线也在对称图6–1 梁 图6–2 对称弯曲图6–3 梁的约束 图6–4 三类静定梁面内，即所谓的对称弯曲，如图6–2。
它是弯曲问题中最基本、最常见的情况。
本章只讨论梁的对称弯曲。
图6–3表示了梁的三种常见约束形式及相应的约束力：可动铰支座(图6–3(a))，固定铰支座(图6–3(b))和(平面)固定端约束(图6–3(c))。
在以上三种约束方式下，有三种常见的梁形式，如图6–4所示。
图6–4(a)为简支梁，两端分别为固定铰支座和活动铰支座；图6–4(b)为悬臂梁，一端固定端约束，一端自由；图6–4(b)为外伸梁，它是具有一个或两个外伸部分的简支梁。
这三种梁都是静定梁。
作用在梁上的外载荷，常见的有集中力偶M (图6–5(a))、分布载荷q (图6–5(b))和集中力F (图6–5(c))。
在实际问题中，q 为常数的均布载荷较为常见。
● 梁的剪力与弯矩在4.2中已经介绍了求杆件内力的通用方法，即截面法。
具体到梁，其内力分量为剪力和弯矩，规定当剪力相对于横截面的转向为顺时针为正，使杆件发生上凹下凸的弯矩为正，如图4–5(b)和(c)。
例6–1：如图6–6所示悬臂梁，受均布载荷q ，在B 点处受矩为2qa M =的力偶作用，试绘梁的剪力图与弯矩图。
解：设固定端的约束力和约束力偶为C R 和C M ，则由平衡方程00=-=∑qa R F C y ，qa R C =05.102=--⋅=∑C C M qa qa a m ，221qa M C = 以杆件左端为坐标原点，以B 为分界面，将梁分为AB 和BC 两段。
第6章拉压杆件的应力变形分析与强度设计工程力学学习指导第6章拉压杆件的应力变形分析与强度设计6.1 学习要求与学习目标1. 知道并且能够记住杆件拉伸或压缩时：1) 横截面上的轴力与轴力图；2) 横截面上的正应力；3) 斜截面上的应力；4) 伸长与缩短变形。
2. 掌握并能正确应用拉伸和压缩时杆件横截面上正应力的计算公式。
3. 掌握并能正确应用拉伸和压缩时杆件的变形计算公式。
4. 正确理解并掌握拉伸和压缩时，杆件的强度设计准则，正确应用强度设计准则解决三类强度设计问题。
5. 正确理解拉伸与压缩超静定问题的概念，会应用平衡、变形协调和物性关系求解简单的超静定问题。
6.2理 论 要 点6.2.1拉伸与压缩杆件的应力与变形1. 应力计算当外力沿着杆件的轴线作用时，其横截面上只有轴力一个内力分量——轴力F N。
与轴力相对应，杆件横截面上将只有正应力。
在很多情形下，杆件在轴力作用下产生均匀的伸长或缩短变形，因此，根据材料均匀性的假定，杆件横截面上的应力为均匀分布，如图6-3所示。
这时横截面上的正应力为AF N =σ 式中，F N 为横截面上的轴力，由截面法求得；A 为横截面面积。
2. 变形计算(1) 绝对变形 弹性模量设一长度为l 、横截面面积为A 的等截面直杆，承受轴向载荷后，其长度变为l 十Δl ，其中Δl 为杆的伸长量(图6-1a)。
试验结果表明：如果所施加的载荷使杆件的变形处于弹性范围内，杆的伸长量Δl 与杆所承受的轴向载荷成正比，如图6-1b 所示。
写成关系式为EAl F l N Δ±= 这是描述弹性范围内杆件承受轴向载荷时力与变形的胡克定律。
其中，F N 为杆横截面上的轴力，当杆件只在两端承受轴向载荷F P 作用时，F N ＝F P ；E 为杆材料的弹性模量，它与正应力具有相同的单位；EA 称为杆件的拉伸（或压缩）刚度;式中“＋”号表示伸长变形；“-”号表示缩短变形。
当拉、压杆有两个以上的外力作用时，需要先画出轴力图，然后按上式分段计算各段的变形，各段变形的代数和即为杆的总伸长量(或缩短量)，即()∑=i ii i EA l F l N Δ (2) 相对变形 正应变对于杆件沿长度方向均匀变形的情形，其相对伸长量 Δl/l 表示轴向变形的程度，是这种情形下杆件的正应变，即El EA lF l l x x σε==N Δ＝ 需要指出的是，上述关于正应变的表达式只适用于杆件各处均匀变形的情形。
《混凝土结构设计原理》第六章受压构件正截面承载力计算课堂笔记♦主要内容受压构件的构造要求轴心受压构件承载力的计算偏心受压构件正截面的两种破坏形态及英判别偏心受压构件的N厂血关系曲线偏心受压构件正截面受压承载力的计算偏心受压构件斜截面受剪承载力的汁算♦学习要求1.深入理解轴心受压短柱在受力过程中，截而应力重分布的概念以及螺旋箍筋柱间接配筋的概念。
2.深入理解偏心受压构件正截而的两种破坏形式并熟练掌握其判别方法。
3.深入理解偏心受压构件的Nu-Mu关系曲线。
4.熟练掌握对称配筋和不对称配筋矩形截而偏心受压构件受压承载力的计算方法。
5.掌握受压构件的主要构造要求和规定。
♦重点难点偏心受压构件正截而的破坏形态及其判别；偏心受压构件正截面承载力的计算理论：对称配筋和不对称配筋矩形截面偏心受压构件受压承载力的计算方法：偏心受压构件的Nu-Mu关系曲线；偏心受压构件斜截面抗剪承载力的计算。
6.1受压构件的一般构造要求结构中常用的柱子是典型的受压构件。
6.1.1材料强度混凝上：受压构件的承载力主要取决于混凝丄强度，一般应采用强度等级较髙的混凝上，目前我国一般结构中柱的混凝土强度等级常用C30-C40,在髙层建筑中，C50-C60级混凝上也经常使用。
6.1.2截面形状和尺寸柱常见截面形式有圆形、环形和方形和矩形。
单层工业厂房的预制柱常采用工字形截面。
圆形截面主要用于桥墩、桩和公共建筑中的柱。
柱的截面尺寸不宜过小,一般应控制在lo/b^30及l°/hW25°当柱截面的边长在800mm以下时，一般以50mm为模数，边长在800mm以上时，以100mm为模数。
6.1.3纵向钢筋构造纵向钢筋配筋率过小时，纵筋对柱的承载力影响很小，接近于素混凝土柱，纵筋不能起到防止混凝上受压脆性破坏的缓冲作用。
同时考虑到实际结构中存在偶然附加弯矩的作用（垂直于弯矩作用平面），以及收缩和温度变化产生的拉应力，规定了受压钢筋的最小配筋率。
