sw应力与屈服应力比值
应力与屈服应力之间的比值通常被称为应力与屈服应力比值，
通常表示为SY/Su。
其中，SY代表材料的屈服强度，Su代表材料的
抗拉强度。
这个比值用来衡量材料在受力时的变形性能和抗拉性能。
当这个比值较小时，说明材料在受力时更容易发生塑性变形，
而当比值较大时，材料则更容易发生断裂。
因此，这个比值可以用
来评估材料在实际工程中的可靠性和安全性。
从工程角度来看，这个比值的大小对于材料的选择和设计都有
重要的影响。
一般来说，如果要求材料在受力时具有较高的塑性变
形能力，就希望SY/Su的值较小；而如果要求材料在受力时具有较
高的抗拉性能，就希望SY/Su的值较大。
除了工程角度，材料科学领域也对这个比值进行了深入的研究。
通过对不同材料的应力与屈服应力比值进行分析，可以更好地理解
材料的力学性能和变形行为，为材料设计和应用提供理论依据。
总之，应力与屈服应力比值是一个重要的材料力学参数，它涉
及到材料的塑性变形和抗拉性能，对于工程设计和材料科学研究都具有重要意义。
solidworksk因子计算公式
SolidWorks因子计算公式是指在SolidWorks软件中，使用特定的数学公式来计算物体的因子值。
这种因子可以用来描述物体的质量、惯性、刚度等特性。
SolidWorks因子计算公式通常涉及到几何形状、材料属性和物体运动状态等因素，因此对于完整的因子计算，需要同时考虑这些方面的影响。
一些常见的SolidWorks因子计算公式包括：
1. 质量因子：mass = density * volume
2. 惯性矩因子：I_xx = ∫y^2+z^2 dm，I_yy = ∫x^2+z^2 dm，I_zz = ∫x^2+y^2 dm
3. 刚度因子：k = F / δ，其中F为施加在物体上的力，δ为
物体的变形量
4. 阻尼因子：c = ξ * 2 * m * w_n，其中ξ为阻尼比，m为
物体质量，w_n为固有频率
以上公式只是SolidWorks因子计算中的一部分，实际应用中还
需要结合具体的物体模型和运动状态来进行计算。
使用SolidWorks
因子计算公式可以有效地优化物体设计和性能分析。
- 1 -。
solidworks静力分他全系数Solidworks是一种广泛应用于工程设计领域的三维建模软件。
其中，静力分析是Solidworks重要功能之一，可用于分析机械零件或装配体在受到静止加载时的应力和位移情况。
静力分析所采用的全系数法是一种基于有限元分析的方法，可用于计算应力和位移。
本文将一步一步地回答关于Solidworks静力分析全系数法的问题。
第一步：了解全系数法的基本概念和原理全系数法是一种适用于静态和稳态问题的计算方法，通过将结构分割成许多小单元，将结构的行为近似为局部区域的行为。
在Solidworks中，使用有限元分析的方法实现了全系数法。
有限元分析将结构划分为许多有限大小的元素，每个元素都用简单的数学模型来描述，通过求解这些数学模型并将它们组合在一起，可以得到整个结构的应力和位移。
第二步：Solidworks静力分析的基本步骤使用Solidworks进行静力分析通常需要经过以下步骤：1. 准备工作：创建或导入需要分析的零件或装配体模型，并确定所需的边界条件和约束条件。
2. 网格划分：将模型网格化，即将模型划分为有限大小的元素。
Solidworks提供了自动网格划分的功能，也支持手动调整网格。
3. 材料属性设置：为每个元素定义适当的材料属性，包括杨氏模量、泊松比等。
4. 载荷和约束条件定义：定义所施加在结构上的力和约束条件。
可以通过选择特定的面、边或节点来定义载荷。
5. 设置分析类型和求解器：选择适当的分析类型，如静态分析、模态分析等，并选择相应的求解器。
6. 求解和结果评估：运行求解器进行计算，并根据需要查看结果的物理量，如应力、位移等。
7. 结果后处理：根据需要进行后处理分析，如绘制应力云图、位移云图等。
第三步：使用Solidworks进行静力分析的全系数法详细步骤1. 准备工作：打开Solidworks软件，并创建新的零件或装配体模型。
2. 网格划分：选择“工具”菜单中的“网格化”选项，选择需要进行网格划分的模型，并设置合适的网格大小。
在Solidworks中对零件进行仿真受力分析
实例：托架由合金钢制作，在两个孔处固定，并载有1000 psi 压力，如图所示：
1.指派材料：
设置材料为合金钢。
2.生成静态分析算例：
单击算例顾问的向下箭头，然后选择新建算例。
在类型下，单击静态。
重命名为Static-1。
单击确定。
软件将在Simulation 算例树中生成算例。
注意，算例树中零件上的复选标记表示您已指派了材料。
3.应用固定约束
单击夹具顾问上的向下箭头并选择固定几何体，或右键单击算例树中的夹具并选择固定几何体。
夹具随即出现。
4.应用压力：
单击外部载荷中的向下箭头并选择压力，或者右键单击Simulation 算例树中的外部载荷并选择压力。
5.设定网格化选项：
在Simulation 算例树中，右键单击网格并选择生成网格，或单击运行此算例
(Simulation CommandManager) 上的向下箭头并选择生成网格。
6.网格化零件和运行分析：
单击确认接受值。
网格化开始，网格进展窗口出现。
网格化结束之后，网格化模型出现在图形区域中。
单击运行此算例。
分析将会运行，并且结果文件夹将出现在Simulation 算例树中。
solidworks受力分析教程
作者：JingleLi（微信）本教程通过承载花盆分析花架受力情况，如下图。
1.在插件工具栏选择Simulation加载插件
2. Simulation加载完成后选择工具栏，点击新算例
3.选择静应力分析，可以更改静应力分析的名称
4.依照工具栏的顺序，按提示操作一步一步进行。
5.应用材料：选择零件（可批量选择），然后点击选择适合的应用材料，也可以通过在组装体或者零件中的材质选择材料。
将所有零件材料配置完成进行下一步。
6.夹具顾问：夹具顾问下有二级菜单，可按照实际设计选择夹具，本例子是花架，点击“夹具顾问”在右栏添加夹具，或者直接点击固定几何体操作。
按照提示添加固定面，固定的面会显示绿色固定钉。
7.外部载荷顾问：外部载荷顾问也有二级菜单，根据受力情况选择，花架承受花盆的重力，选择引力选项，进入后选择基准面和受力方向。
8.连接顾问：连接顾问同样有二级菜单，点击“连接顾问”安排说明步骤选择结合-焊接、粘合剂，如果在组装体中各个面配合好，可以不用设置此项。
9.本例子无壳体，所以以上设置完后点击“运行此算例”直接进行计算。
计算完查看结果。
10.结果查看与分析：分析完后看到架子受力变形很厉害，软件自动将变形形状放大很多倍数，便于查看变形结果。
但实际变形量需要设置才能看清楚，双击左边结果中的“应力”，设置变形为真实比例或自定义变形比例，选择适当单位，图标选项中选择浮点查看，以方便查看数据。
颜色的变化对应右边彩图可以知道受力大小，从此结果分析可以评估架子承受大小，易受力变形的点，和变形后的形状等。
如上方式查看位移变形量。
SolidWorksSimulation应力分析指南SolidWorks Simulation 是一种非常强大的计算机辅助工程（CAE）软件，它可以进行各种结构应力分析，帮助工程师评估产品的强度和可靠性。
本文将给出一个SolidWorks Simulation应力分析的指南，以帮助初学者更好地使用该软件。
首先，进行应力分析之前，需要准备好SolidWorks模型。
确保模型几何形状和材料属性正确无误。
如果模型中有装配结构，需要将零件之间的约束和加载条件设置好。
在仿真选项卡中，选择适当的工具来定义约束和加载条件。
在“约束”中，可以选择将零件定位在空间中的位置，可以选择固定或限制一些方向的移动。
在“加载”中，可以选择施加力、压力或力矩等。
确保约束和加载条件与实际应用场景相匹配。
接下来，设置材料属性。
在“材料”选项卡中选择合适的材料模型，并添加材料属性，例如弹性模量、泊松比和屈服强度等。
确保选择的材料与实际应用场景相符。
在设置完约束、加载条件和材料属性后，可以进行网格划分。
点击“网格”选项卡，选择合适的网格类型和网格密度。
较粗的网格可以加快计算速度，但可能会减少结果的准确性。
较细的网格可以提高结果的准确性，但可能会增加计算时间。
在网格规模和准确性之间需进行权衡。
完成网格划分后，可以进行计算。
点击“计算”选项卡，选择适当的计算方法，例如有限元法。
点击计算按钮开始计算过程。
计算完成后，可以查看和分析结果。
结果包括位移、应力和变形等。
可以使用不同的图形工具可视化结果，例如等值线图、云图和变形动画等。
这些结果可以帮助工程师了解结构的应力分布情况，并对设计进行改进。
最后，根据分析结果进行优化和改进。
如果模型的应力超过了材料的承载能力，则需要重新设计或加强结构。
可以通过改变约束、加载条件和材料等参数来进行多个设计迭代，以找到最优解决方案。
总结起来，SolidWorks Simulation 是一个非常有用的软件工具，可以对结构进行应力分析。
SolidWorksSimulation应力分析指南[object Object]首先，进行应力分析之前，我们需要明确我们的目标和需求。
我们需要确定我们要分析的零件或装配体，并了解其材料属性和加载条件。
这些信息对于正确的模拟和分析至关重要。
接下来，我们需要创建我们的模型。
在 SolidWorks 中，我们可以使用各种方法来创建我们的模型，包括实体建模、装配建模和导入现有模型等。
确保我们的模型准确无误，并且所有的几何体和边界条件都得到正确定义。
一旦我们完成了模型的创建，我们就可以开始进行应力分析了。
在SolidWorks Simulation 中，我们可以选择静态分析、热分析、疲劳分析等多种类型的分析。
根据我们的需求选择适当的分析类型，并设置相应的加载条件和约束。
在设置加载条件时，我们需要考虑真实世界中的应力情况。
我们可以模拟静态加载、动态加载、温度加载等各种加载情况。
确保加载条件合理，并且与实际情况相符。
在设置约束时，我们需要确保模型的自由度受到适当的限制。
根据我们的加载条件，我们可以选择固定支撑、弹性支撑、固定约束等各种约束方式。
确保约束的设置合理，并且能够准确地反映实际情况。
一旦我们完成了加载条件和约束的设置，我们就可以运行我们的分析了。
在分析过程中，我们可以观察模型的应力分布、变形情况以及其他相关的结果。
确保我们的模型在分析过程中能够正常运行，并且结果准确可靠。
最后，我们需要对分析结果进行解释和评估。
我们可以使用SolidWorks Simulation 提供的各种图表和图形工具来可视化结果，并进行定量和定性的分析。
根据我们的需求，我们可以评估模型的强度、刚度、疲劳寿命等性能指标，并做出相应的改进和优化。
总结起来，SolidWorks Simulation 提供了强大的应力分析功能，可以帮助工程师们更好地理解和优化他们的设计。
通过正确设置加载条件和约束，并对分析结果进行解释和评估，我们可以得到准确可靠的应力分析结果，并为我们的设计提供有力的支持。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】solidworks受力分析教程作者：JingleLi（微信）本教程通过承载花盆分析花架受力情况，如下图。
1.在插件工具栏选择Simulation加载插件2.Simulation加载完成后选择工具栏，点击新算例3.选择静应力分析，可以更改静应力分析的名称4.依照工具栏的顺序，按提示操作一步一步进行。
5.应用材料：选择零件（可批量选择），然后点击选择适合的应用材料，也可以通过在组装体或者零件中的材质选择材料。
将所有零件材料配置完成进行下一步。
6.夹具顾问：夹具顾问下有二级菜单，可按照实际设计选择夹具，本例子是花架，点击“夹具顾问”在右栏添加夹具，或者直接点击固定几何体操作。
按照提示添加固定面，固定的面会显示绿色固定钉。
选择引力选项，进入后选择基准面和受力方向。
8.连接顾问：连接顾问同样有二级菜单，点击“连接顾问”安排说明步骤选择结合-焊接、粘合剂，如果在组装体中各个面配合好，可以不用设置此项。
9.本例子无壳体，所以以上设置完后点击“运行此算例”直接进行计算。
计算完查看结果。
10.结果查看与分析：分析完后看到架子受力变形很厉害，软件自动将变形形状放大很多倍数，便于查看变形结果。
但实际变形量需要设置才能看清楚，双击左边结果中的“应力”，设置变形为真实比例或自定义变形比例，选择适当单位，图标选项中选择浮点查看，以方便查看数据。
颜色的变化对应右边彩图可以知道受力大小，从此结果分析可以评估架子承受大小，易受力变形的点，和变形后的形状等。
如上方式查看位移变形量。
.。
Solidworks-装配体静态分析操作1.打开Crank.SLDASM. 在COSMOS AnalysisManager 标签中，单击曲柄图标并单击算例。
类型选择为静态。
在COSMOS AnalysisManager树中，单击载荷/约束，然后单击约束进行定义约束。
在类型选择下,单击选择不可移动（无平移）类型。
在图形区域中，选择图例所示的滑轮的外圆柱面。
面<1> 出现在约束的面、边线、顶点框内,单击确定，完成定义约束,得到结果如图1所示图1 定义约束2. 在COSMOS AnalysisManager 树中，右键单击载荷/约束，然后单击力进行载荷添加。
在类型选择下，单击选择应用力/力矩。
单击力的面、边线、顶点框内，然后单击图中所示的曲柄臂顶部销钉的面。
单击方向的面、边线、基准面、基准轴框内，然后在弹出的FeatureManager 设计树中选择装配体的基准面1。
在单位下，选择英制(IPS)。
在力（每个实体）单击沿基准面方向1 。
键入200 为力的大小，清除垂直于基准面。
单击确定,完成载荷的添加. 得到结果如图2所示图2 添加载荷3. 在COSMOS AnalysisManager 树中，右键单击网格图标，然后选择生成网格。
在PropertyManager 中的选项下，应用以下设定。
在网格参数下，选择网格化后运行分析.接受默认的整体大小和公差。
网格化过程开始,完成网格化，自动开始分析。
网格划分如图3所示图3 网格划分4. von Mises 静态应力分析：在COSMOS AnalysisManager 树中，右键单击载荷/约束，并单击全部隐藏以隐藏约束和载荷符号。
打开结果文件夹。
双击应力(-von Mises-) 以显示图解。
结果如图4所示。
图4 von Mises 应力图5. 静态位移URES分析：打开结果文件夹。
双击位移(URES) 以显示图解，结果如图5所示图5 静态位移图6.静态应变分析：打开结果文件夹。

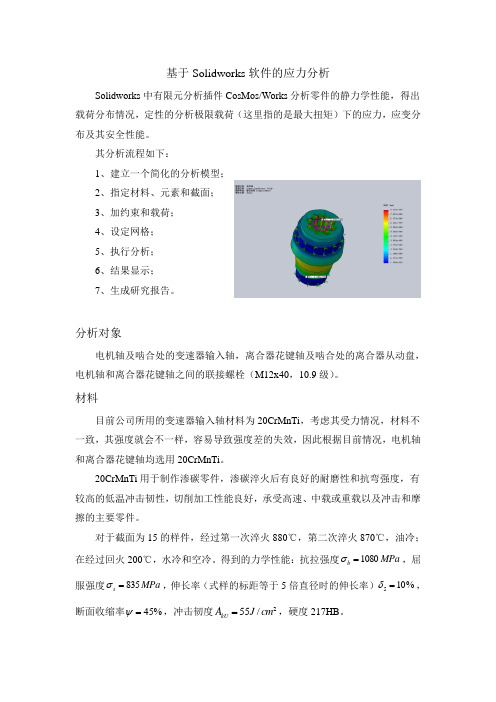

SolidWorks 受力分析介绍SolidWorks 是一款三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工程分析和产品开发等领域。
在设计过程中，力的分析是非常关键的一部分。
通过使用 SolidWorks 的受力分析功能，可以帮助工程师评估设计的强度、稳定性和安全性，从而优化产品设计。
本文将介绍 SolidWorks 中的受力分析功能，并说明如何使用该功能进行力的分析。
受力分析类型SolidWorks 提供了多种受力分析类型，包括静态、动态、热、疲劳等分析。
下面将分别介绍这些分析类型的基本概念和适用范围。
1. 静态分析静态分析适用于不考虑动力学因素的情况下，评估设计的强度和稳定性。
静态分析基于牛顿力学定律，假设结构在受力作用下处于平衡状态。
通过静态分析，可以计算出零载荷条件下各个构件的应力分布、变形情况等。
2. 动态分析动态分析适用于考虑结构在运动状态下的力学响应。
动态分析可以模拟结构在受到冲击、振动或其他动力因素作用下的行为。
通过动态分析，可以评估结构的自由振动频率、响应时间等。
3. 热分析热分析适用于评估结构在温度变化下的热膨胀、热应力和稳态热传导等问题。
热分析可以帮助工程师优化结构的热设计和防止温度相关的问题。
4. 疲劳分析疲劳分析用于评估结构在重复加载下的寿命和可靠性。
疲劳分析可以模拟结构在循环加载下的损伤和裂纹扩展情况，帮助工程师预测结构的使用寿命。
SolidWorks 受力分析步骤下面将介绍在 SolidWorks 中进行受力分析的基本步骤。
在开始之前，请确保已经完成了模型的建立。
1. 创建装配体首先，在 SolidWorks 中创建一个装配体，该装配体包含需要进行受力分析的零件。
可以通过导入现有的零件或者创建新的零件来构建装配体。
2. 设置材料属性在进行受力分析之前，需要为零件设置正确的材料属性。
材料的弹性模量、泊松比等参数对分析结果有重要影响。
可以从材料库中选择合适的材料，或者手动输入材料参数。
Solidworks simulation 之静力学分析教程随着设计方法的不断升级，有限元分析渐渐开始流行，特别是设计菜鸟，对材料强度、应力集中等问题不明朗时，是一个很好的辅助工具。
当然结合设计老鸟的经验，效果更佳！主流的有限元分析软件有很多，如ANSNS、ABAQUS、Hypermesh等等。
但若要使用上述软件进行，除了软件价格昂贵以外，学习的过程也比较复杂。
现在的好处是，主流的CAD软件基本都集成了一些简单的有限元分析。
接下来我以Solidowrks软件为例，简要叙述下如何进行受力分析。
有限元分析通常包含有3个基本步骤：1、前处理；2、求解；3、后处理。
其中前处理包括：模型处理、定义分析类型、添加材料属性、施加载荷、网格划分。
后处理主要是对结果进行分析，获取你需要的数据。
流程如下图所示。
有限元分析流程如下图所示托架，材质为合金钢，固定两孔位，施加1000PSI压力。
托架设置材料为合金钢，具体操作如下图所示。
编辑材料然后选择simulation选型，点选菜算例顾问，生产新算例，最后选择静力学分析选型。
选择静力学分析接下来，在屏幕右侧会出现下面列表。
前处理材料我们在分析之前已经定义完成。
固定两个孔位，右击夹具选项，选择“固定几何体”；施加载荷，右击外部载荷选项，选择“压力”，并输入压力值，确认施力方向。
最后进行网格划分，右击网格选项，选择生成网格，根据计算机计算能力强弱和计算精确度，选择合适的网格。
最后点击运算此算例。
运算这样，我们就完成了托架的静力学分析，在结果选项中我们可以清晰的看到托架的形变量、应力情况等。
最大应力最大变形量查看上面两张图，可以得到哪个地方收的应力最大，大小为多少。
哪个地方形变量最大，位移多少。
给我们设计提供参考依据。
以上个人愚见，请见谅。
有疑问之处，可私信。
solidworks应变解释
Solidworks是一款三维计算机辅助设计软件，它广泛应用于工
程设计和制造领域。
在Solidworks中，应变是指物体在受力或外力
作用下发生的变形程度。
应变通常用来描述物体内部的形变情况，
可以分为线性应变和剪切应变两种类型。
线性应变是指物体在受到外力作用时，单位长度内的形变量。
它通常用ε表示，计算公式为ε=ΔL/L，其中ΔL为长度变化量，L为原始长度。
线性应变可以帮助工程师分析材料的变形情况，从
而进行结构设计和材料选择。
剪切应变是指物体在受到剪切力作用时，单位长度内的形变量。
它通常用γ表示，计算公式为γ=Δθ，其中Δθ为变形角度。
剪切应变在分析材料的扭转和变形情况时非常重要，可以帮助工程
师设计出更稳固和可靠的结构。
在Solidworks中，工程师可以利用应变分析模块对零件或装配
体进行应变分析，从而评估其在受力情况下的变形程度和稳定性。
这有助于优化设计，提高产品的性能和可靠性。
通过Solidworks的
应变分析功能，工程师可以更好地理解材料的力学性能，指导产品设计和制造过程。
静压总压solidworks -回复静压和总压在Solidworks中的应用静压和总压是流体力学中常用的两个概念，它们在许多工程领域中都有广泛的应用。
在Solidworks中，我们可以利用其强大的分析功能来计算和模拟静压和总压的相关参数，以帮助我们更好地理解和优化流体力学系统。
本文将以静压和总压为主题，逐步介绍在Solidworks中利用这两个概念进行分析和设计的方法。
第一部分：静压静压是指流体静止时的压力，它是由流体分子的碰撞和运动引起的。
在Solidworks中，我们可以通过流体流动模拟来计算和分析流体的静压分布。
具体步骤如下：1. 创建模型：首先，我们需要在Solidworks中创建一个几何模型，代表流体力学系统，比如一个流管或一个风扇。
可以使用Solidworks中的几何工具进行建模，也可以导入其他文件格式的几何模型。
2. 定义流体域：在几何模型中选择一个闭合的区域，定义为流体域。
在Solidworks中，我们可以使用流体域工具来选择和定义流体域，可以选择整个模型或者局部区域作为流体域。
3. 设定流体属性：接下来，我们需要设定流体的属性，包括密度、粘性、温度等。
在Solidworks中，可以通过流体材料库来选择常见流体的属性，也可以手动输入特定流体的属性。
4. 设定边界条件：在流体力学分析中，边界条件非常重要。
我们需要设定每个边界的入口和出口，以及其他边界的壁面条件。
在Solidworks中，可以通过边界条件工具来设定不同边界的条件，比如流速、压力、温度等。
5. 进行流体分析：设定完边界条件后，我们可以进行流体流动分析。
在Solidworks中，可以选择CFD（Computational Fluid Dynamics，计算流体力学）分析模块，进行静压的计算和模拟。
根据具体需求，可以选择稳态或者非稳态分析，以及不同的网格精度。
6. 分析结果和优化：分析完成后，可以查看流体的静压分布图、压力云图等结果。
solidworks静应力分析变形比例的计算方式在SolidWorks中，可以使用静应力分析模块来计算零件或装配体的
变形比例。
静应力分析是一种通过应用外界载荷和材料属性来计算零件或
装配体的变形和应力的方法。
要计算变形比例，首先需要制定材料属性和边界条件，然后应用载荷，运行分析并查看结果。
下面是计算变形比例的详细步骤：
1.准备工作：
a.确定材料属性：查找或测量所需材料的弹性模量（E）和泊松比（ν）。
这些属性描述了材料对应力的响应。
b.设定边界条件：确定零件或装配体的支撑方式，如固定一些面、边
或点，以模拟实际应用中的约束条件。
2.创建模型：
a. 使用SolidWorks中的建模工具创建3D模型。
确保准确地绘制零
件的几何形状、尺寸和位置。
b.定义零件的材料属性：在材料库中选择或定义所使用的材料，输入
前面提到的弹性模量和泊松比。
c. 创建载荷：使用SolidWorks提供的载荷工具创建适当的载荷，如
压力、力或扭矩。
可以在模型的几何体上指定载荷的大小、方向和应用位置。
d. 指定边界条件：使用SolidWorks的边界条件工具确定必要的支撑
和约束条件。
3.运行分析：
a. 启动静应力分析：在SolidWorks中选择分析选项卡中的静应力分析，并设置分析选项。
b.确定网格设置：对零件进行离散化，将其分割成小的几何元素，以
便计算机能够更好地处理。
可以选择自动设置网格，也可手动设置。
c. 运行分析：根据设置的边界条件和载荷，点击“运行分析”按钮。
SolidWorks将执行计算，并根据设定的参数生成结果。
4.查看结果：
a. 变形显示：SolidWorks将在模型中显示变形图，表现为变形的形
状和大小。
变形表示了由载荷引起的零件相对于初始位置的位移。
b.变形比例计算：根据变形图，可以选择特定的点或区域来计算变形
比例。
变形比例是变形的测量值，表示零件或装配体受到应力后的形状相
对于初始形状的变化程度。
总结：通过SolidWorks中的静应力分析模块，可以计算零件或装配
体的变形比例。
这需要先制定材料属性和边界条件，然后应用载荷并运行
分析。
最后，查看结果以获得变形图，并选择特定的点或区域来计算变形
比例。
这些计算和分析可以帮助工程师优化设计，以满足实际应用中的性
能要求。
