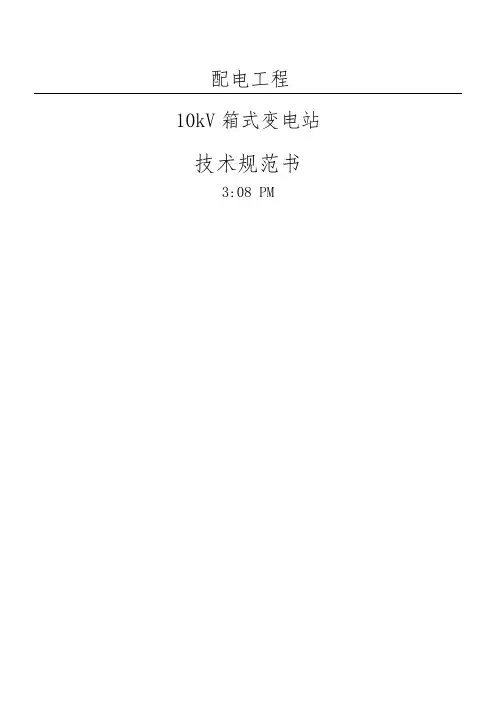

配电工程10kV箱式变电站技术规范书3:08 PM批准审定校核编写供货需求一览表序号设备名称规格型号单位数量项目名称供电局备注1 台2 台台台注：本技术规范书中标注有**条款，均为重点技术条款，投标厂家在投标文件中均需对上述该条款做以响应并具体阐述，或以技术差异形式做以重点说明，否则视为废标。
高压柜CT变比已确认图纸为准1、总则1.1投标须知“对规范书的意见和同规范书的差异”为标题用书面形式加以详细描述。
否则，认为投标方提供的产品完全符合本规范书的要求。
1.2投标人应提供的文件2、技术标准本规范中除特别要求外，设备的所有设计、制造、试验及材料应符合下列机构、学会、协会和其它组织的标准和规程的有关规定，或经招标人同意与之相当的标准和规程。
所有的标准和规程应是最新版本。
GB/T17467-1998《高/低压预装箱式变电站》GBJ17-88《箱变结构设计规范》GB205-83《箱变结构工程施工与验收规范》IEC726《国际电工标准》DL537-2002《高压/低压预装箱式变电站选用导则》GB156-80《电器设备额定电压》GB311-83《高压输变电设备绝缘配合》GB11022-89《高压开关设备通用技术》GB725.1-1997《低压成套开关设备》GB/T5582-93《高压电力设备外绝缘污秽等级》GB4208-93《箱式变电站外壳防护等级》其他买方提出的具体技术要求。
3、使用环境条件3.1环境条件最高温度：+45℃最低温度：-25℃（户外）最大日温差：30K≤1000m℃)不超过90％(月平均)95％(日平均)日平均水蒸汽压力值不超过2.2kpa月平均水蒸汽压力值不超过1.8kpa0.3m/s2；垂直加速度不大于0.15m/s2；3.1.7地面倾斜度不大于3°；Ⅳ级3.2工程条件a、系统额定电压：10kVb、最高运行电压：12kVb、系统额定频率：50HZc、系统中性点接地方式：非有效接地系统4、技术要求4.1总体要求箱式变电站由高压柜、低压配电屏、配电变压器及外壳四部分组成，变压器选用铜芯干式变压器即SCB10-1250/1000/800/630kVA，10±2*2.5％/0.4，具体变压器容量参考招标图纸。
环保型非金属预装箱式变电站XXXXX有限责任公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2．使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。
可编辑修改精选全文完整版第2部分：专用技术规X1 标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。
10kV欧式箱式变电站技术参数特性见表1。
厂商供货前由项目需求单位确认技术参数和一次电气接线图纸。
额定雷电冲击耐受电压峰值（1.2/50s）（相对地）4/10s大冲击耐受电流附表1配电变压器标准参数表2主要组部件材料表组件材料配置表包括产品型号、组部件名称、供应商名称、原产地等信息，具体内容和格式根3使用环境条件表10kV欧式箱式变电站专用技术规X使用环境条件见表2。
特殊环境要求根据项目情况进行编制。
表2使用环境条件表4 附图附图1：欧式箱变，400kVA，终端型电气接线图附图2：欧式箱变，500kVA，终端型电气接线图- - 优质资料附图3：欧式箱变，630kVA，终端型电气接线图- - 优质资料附图4：欧式箱变，400kVA，终端型10kV系统配置图- - 优质资料附图5：欧式箱变，500kVA，终端型10kV系统配置图- - 优质资料附图6：欧式箱变，630kVA，终端型10kV系统配置图- - 优质资料附图7：欧式箱变，400kVA，0.4kV系统配置图- - 优质资料附图8：欧式箱变，500kVA，0.4kV系统配置图- - 优质资料附图9：欧式箱变，630kVA，0.4kV系统配置图- - 优质资料附图10：欧式箱变，低压组屏电气平断面图- - 优质资料- - 优质资料。
B0143S-X-01河北滨河房地产开发股份有限公司10kV箱式变电站技术规范书二○○五年九月二十九日10kV箱式变电站技术规范书一、总则1.1 本规范书提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文。
卖方应提供符合规范书和工业标准的优质产品。
1.3 本规范书所使用的标准如与卖方所执行标准不一致时，应按水平较高标准执行。
1.4 本规范书经买卖双方确认后作为合同的技术附件，与合同书正文具有等同法律效力。
随合同一起生效。
本规范书未尽事宜，双方协商确定。
二、技术要求2.1 设备制造应满足下列规范和标准：以下标准所包含的条文，通过在本规范书中引用而构成规范书的条文，其中所示版本为相应最新有效版本。
主要规范和标准如下：1．IEC56 (1987) 《高压交流断路器》2．IEC694 (1980) 《高压开关设备标准共用条款》3．IEC298（198）《额定电压1kV以上50Kv 以下交流金属封闭开关设备和控制设备》4．ZBK40001-89《组合式变电站》；5．SD320-89《箱式变电站技术条件》；6．DL/T537-93《箱式变电站订货技术条件》；7．GB/17467-1998《高压/低压预装式变电站》8．GB11022-89《高压开关设备和控制设备的通用条款》9．GB3309《高压开关设备在常温下的机械试验》10．GB3804《交流高压负荷开关》11．GB1985-89《接地开关》12．GB3906-91《3～35kV交流金属封闭开关设备》13．GB2706《交流高压电器动、热稳定试验》14．GB1497《低压电器基本标准》15．GB1094.1～5～85《电力变压器》16.GB6451.1～5～86《三相油浸式电力变压器技术参数和要求》17.《低压开关设备》18.《外壳防护等级的分类》19.其它技术要求。

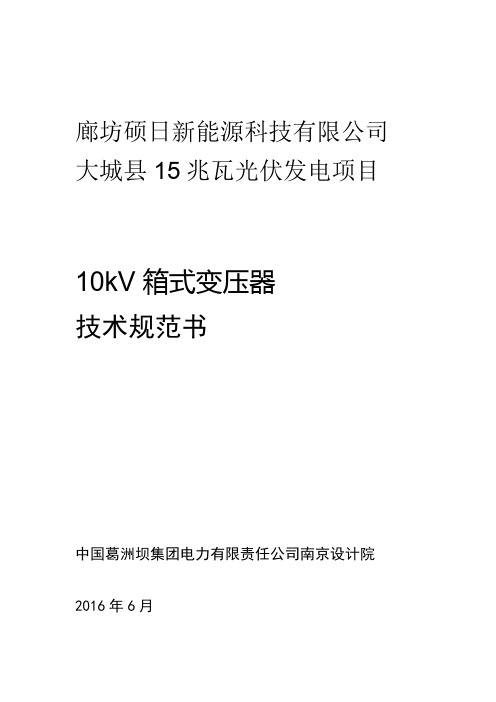

廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录未定义书签。
错误! .第一章......................................................... 总则未定义书签。
!技术规范 ....................................................... 错误第二章未定义书签。
!供货范围 ....................................................... 错误第三章未定义书签。
!............................................. 错误第四章技术资料和交付进度 .未定义书签。
!....................................................... 错误第五章交货进度未定义书签。
错误!/试验和性能验收试验 ................................... 第六章监造、检验未定义书签。
!. ............................................. 错误第七章技术服务和设计联络未定义书签。
! ................................................. 错误部件供货及外购第八章未定义书签。
错误!部)件情况 ................................................... 大第九章(未定义书签。
!......................................................... 错误差异表第十章第一章.总则本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
10kV箱变技术规书一、概述本部分规定了10kV欧式箱式变电站技术规，本技术协议书提出的是最低限度的技术要求，并未对一切细节做出规定,也未充分引述有关标准和规的条文。
供方若未以书面形式对本要求提出异议，则需方可认为供方提供的产品完全满足本规书和国家及行业现行标准的要求。
二、引用标准GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.15 电工术语变压器、互感器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统GB/T 16935.1 低压系统设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规GB 50150 电气装置安装工程电气设备交接试验标准DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程电力设备（交流部分）监造大纲电网设备及材料质量管控重点措施所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
10kV欧式箱变技术规范书1总则1.1本设备技术规范书适用于10kV环网型欧式箱变，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》GB/T 17467-1998 《高压/低压预装式变电站》JB/T 10217-2000 组合式变压器GB/T17467-1998《高压/低压预装式变电站》GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》GB/T14048-1993《低压开关设备和控制设备总则》DL/T537-2002《6～35kV箱式变电站订货技术条件》《广西电网公司低压无功补偿及配变监测计量装置技术规范书（2010.01）》《广西电网公司电力需求侧管理系统数据传输规约(2005)》《广西电网公司低压无功补偿及配变监测计量装置通信规约(2007)》1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目10kV箱式变压器技术规范书中国葛洲坝集团电力有限责任公司南京设计院2016年6月目录第一章.总则 (3)第二章技术规范 (5)第三章供货范围 (21)第四章技术资料和交付进度 (24)第五章交货进度 (26)第六章监造、检验/试验和性能验收试验 (27)第七章技术服务和设计联络 (29)第八章部件供货及外购 (32)第九章大(部)件情况 (34)第十章差异表 (35)第一章. 总则1.1本规范书适用于廊坊硕日新能源科技有限公司大城县15兆瓦光伏发电项目，采用的 10kV箱式变压器设备，它提出了该设备的功能设计、性能、结构、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合有关工业标准和本技术规范书要求并且是功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的IEC标准。
卖方应提供所使用的标准，本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
1.3 卖方如对本技术规范书有异议，应以书面形式明确提出，在征得招标人同意后，可对有关条文进行修改。
如招标人不同意修改，仍以招标人意见为准。
如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。
1.4 卖方必须有权威机构颁发的ISO-9001系列的认证证书或等同的质量保证体系认证证书。
卖方（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格的高质量的产品，设备应是技术先进并经过同类工程两年以上成功运行，实践证明是成熟可靠的产品及相应的商业运行经验。
合肥晶澳太阳能科技有限公司宿舍区室外箱变（成套）技术规范书二○一一年八月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
10kv欧式箱变技术规范书10kV欧式箱变技术规范书工程项目:江湾路一期工程(三岸大桥-龙岗片区7号路)工程涉及1-4号路灯箱变配电安装工程广西冠宇电力有限公司2017年 12月I目录1 总则 ..................................................................... ........................................................................ ...........................1 2 工作范围 ..................................................................... ........................................................................ (1)2.1 范围和界限 (1)2.2 服务范围 ............................................................. 1 3 应遵循的主要标准 ..................................................................... ........................................................................2 4 ?使用条件 ..................................................................... ........................................................................ .. (3)4.1 正常使用条件 (3)4.2 特殊使用条件 ......................................................... 4 5 ?技术要求 ..................................................................... ........................................................................ .. (4)5.1 基本参数 (4)5.2设计与结构要求 ....................................................... 15 6 ?试验...................................................................... ........................................................................ ....................25 7 产品对环境的影响 ..................................................................... . (25)8 企业VI标识...................................................................... ........................................................................ .........26 9 技术文件要求 ............................................................................................................................................. .......26 10 监造、包装、运输、安装及质量保证...................................................................... .. (27)10.1 监造 (27)10.2 包装 (27)10.3 运输 (27)10.4 安装指导 (27)............................................................ 28 10.5 质量保证11 ?设备技术参数和性能要求响应表 ..................................................................... .....................................28 12 备品备件及专用工具...................................................................... (31)12.1必备的备品备件、专用工具和仪器仪表 (31)12.2 推荐的备品备件、专用工具和仪器仪表 ................................. 31 13? 主要元器件来源 ..................................................................... (31)14 LCC数据文件 ..................................................................... ........................................................................ ....33 15 技术差异表...................................................................... ........................................................................ .........33 16 投标方需说明的其他问题 ..................................................................... . (33)II1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
（项目单位名称）10 kV 箱式变电站工程10kV箱式变电站(美变)技术规范书（范本）目录表1：货物需求及供货范围一览 (3)表2：必备的备品备件、专用工具和仪器仪表供货表 (4)表3：推荐的备品备件、专用工具和仪器仪表供货表（制造厂提供） (4)投标人应具备的条件 (5)1. 总则 (6)2. 工程概况 (6)5. 技术参数和性能要求 (7)6. 拖车技术要求 (12)7. 技术差异 (13)8. 安装说明及安装示意图 (13)9. 性能试验及质量保证 (13)10.服务 (14)11. 服务承诺 (14)附录A 投标产品的销售及运行业绩表（近五年） (16)附录B 技术参数通用部分条款变更表 (16)表1：货物需求及供货范围一览10kV箱式变电站（美变）: 成套组合式型号：电压： 10kV\0.4kV容量：套数：表2：必备的备品备件、专用工具和仪器仪表供货表表3：推荐的备品备件、专用工具和仪器仪表供货表（制造厂提供）投标人应具备的条件1、投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验，或在国家认可的权威试验机构进行出厂试验。
2、投标人或制造商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必需的检测设备，或由生产方提供检测合格证明。
3、国产、合资工厂生产的投标产品应按现行电力行业标准（DL）、国家标准（GB）和IEC标准在有资质的试验室进行型式试验，进口产品应在国际认可的有资质的试验室进行型式试验。
4、进口的关键元件应取得供应商的供货承诺函。
5、投标人应具备相应的生产条件（检测、加工、组装、试验等）和有效的型式试验报告。
1. 总则1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的10kV美式箱变应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
精选全文完整版（可编辑修改）***投资集团有限公司10kV欧式箱式变电站技术规范书2019年1月目次1标准技术参数表 (3)2项目需求 (4)2.1货物需求及供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3图纸提交单位 (5)2.4工程概况 (5)2.5使用条件 (5)2.6可选技术参数表 (6)3投标人提供信息 (13)3.1投标人技术偏差表 (13)3.2销售运行业绩表 (14)3.3推荐的备品备件、专用工具和仪器仪表 (14)3.4主要组部件材料表 (14)3.5投标人技术参数偏差表 (15)3.6投标人应提供的其他资料 (15)1标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写投标人技术参数偏差表（见表11）。
表1技术参数响应表附表1标准技术参数表注表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。
附表2箱式变电站标准配置表低压出线回路4回：2×200+2×150A 。
容量为500kVA 时，低压出线回路4回：1×300+2×200+1×100A 。
容量为630kV A 时，低压出线回路4回：1×500+2×200+1×100A 。
2项目需求2.1货物需求及供货范围货物需求及供货范围一览表见表2。
表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表3。
表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸提交单位投标人提交的需经确认的图纸资料及其接收单位见表4。
表4投标人提交的需经确认的图纸资料及其接收单位2.4工程概况1）项目名称：2）项目单位：3）交通、运输：2.5使用条件使用条件见表5。
10kV箱式组合变电站(欧式)技术规范Q/……吉林省电力有限公司企业标准组合箱式变电站（欧式）技术规范2006-9-17发布 2006-9-17实施吉林省电力有限公司发布目次前言 (Ⅱ)1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (2)3.3 系统条件 (2)4 结构和技术要求 (2)4.1 箱体 (2)4.2 高压配电装置 (3)4.2.1开关主要技术参数表 (3)4.2.2 高压电缆插头主要技术参数表 (3)4.2.3 技术要求 (4)4.2.4 环网、终端型结构要求 (4)4.3 变压器 (5)4.4 低压配电装置 (5)4.5电能计量装置 (5)5 试验 (5)6 质量保证和管理 (6)7 包装、保管、运输、标志 (6)8 售后服务和技术支持 (7)9 在卖方的工厂监造、检验 (7)前言为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。
本标准由吉林省电力有限公司提出并归口。
本标准主要起草单位：吉林省电力有限公司生产部本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、吴红波、郑荣光、孙静组合箱式变电站（欧式）技术规范1范围本准规定了吉林省电力有限公司组合箱式变电站（欧式）使用条件、主要技术参数和要求、试验、运输等。
本标准适用于吉林省电力有限公司组合箱式变电站（欧式）的招标通用订货，是相关设备通用订货合同的技术条款。
2规范性引用文件GB 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV高压交流负荷开关GB 3906-200X 3.6kV～40.5kV 交流金属封闭开关设备和控制设备GB 1985-2004 高压交流隔离开关和接地开关GB 4208-1993 外壳防护等级（IP代码）GB 7251.1-2005 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB/T 17467-1998 高压/低压预装式变电站DL/T 404-1997 户内交流高压开关柜订货技术条件DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件DL/T 593-1996 高压开关设备的共用订货技术导则GB11023-89 高压开关设备六氟化硫气体密封试验导则DL 447—1991 电能计量柜3使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。
10kV箱式变电站,欧式,终端型,GRC外壳技术规范书(公用设备用）2018年6月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (9)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (18)4 附图 (20)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
打“*”的项目，如不能满足要求，将被视为主要技术参数不满足招标文件要求。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。
10kV箱变技术规范书（通用部分）总则1. 本技术规范书的使用范围，仅限于河南省电力公司10kV箱式变电站的订货招标。
2．本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。
3 . 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
4 . 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。
5. 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
6. 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。
适用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。
行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。
当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
箱式变电站使用条件：◆安装位置：户外；◆环境温度：-25°C～ +50°C；◆日平均气温≤30°C；◆海拔高度 <1000米；◆地震裂度8级；◆污秽等级：III级；◆相对湿度：95%；◆户外最大风速30米/秒。
♦采用技术标准：. DL/T537-93 6—35KV箱式变电站订货技术条件GB/T17467-1998 高压/低压预装式变电站GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验GB1094.5-85 电力变压器第五部分承受短路的能力GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1-1997 高电压试验技术GB/T 6451-1995 三相油浸电力变压器技术参数和要求GB 4109-88 高压套管技术条件GB11022-89 高压开关设备通用技术条件GB763-90 交流高压电器在长期工作时的发热GB3804-90 3—63KV交流高压GB3906 -91 3—35KV交流金属封闭开关设备负荷开关GB7251-87 低压成套开关设备GB/T5582-93 高压电力设备外绝缘污秽等级GB/T5582-93 高压电力设备外绝缘污秽等级GB7328-87 电力变压器和电抗器的声级测定GB4208-93 外壳防护等级（IP代码）DL/T539-1993 户内交流柜和元部件凝露及污秽试验技术条件DL/T844-2003 12KV少维护配电开关设备通用技术条件DL/T537-2002 高压/低压预装式变电站选用导则♦技术条件：⏹高压开关及附件：◆高压开关及附件按照户外全绝缘、全密封要求配置。
新建小区10kV箱式变电站技术规范要求新建小区使用箱式变除满足技术规范书要求外，还应满足以下技术要求：1. 箱变总体技术要求1.1变压器室、高压室、低压室、计量室、无功补偿室等布置须独立设置，箱变内部结构合理，隔热和通风良好，确保电器设备安全正常地运行，箱变高压柜柜前安全距离不小于1.5米，低压柜柜前安全距离不小于1.8米。
在箱变下部适当位置设置百叶窗，确保箱变通风良好，并加装防尘装置。
1.2欧变的变压器室装有采用SCB（箔绕）干式变压器（变压器容量不超过500kVA （含500kVA），变压器室空间应按630kVA变压器预留），所装须满足国家的相关标准、规程的规定，并能满足相应的技术规范书的要求；1.3 变压器室除自然通风外，还应在顶部装有不少于2只容量相当的自动温控排风扇，可根据需要任意设定温控数值。
并能自动投切。
变压器采用风扇冷却，风机由变压器顶层油温控制（油变）。
箱变内配置的自动除湿、自动通风设备用来保证运行的安全；自动除湿、自动通风设备应承诺安全运行5年以上。
1.4 变压器室设有网门，以防观察时误入。
1.5高压室应具备足够的空间，可装负荷开关、接地开关、熔断器、电流互感器、电压互感器、避雷器、高压带电显示器、高压计量装置、负荷控制装置、预付费装置等。
1.6 低压室内装设总开关柜、出线柜，总开关柜、出线柜，计量室、无功补偿室之间采用铜排连接。
箱变全部母线铜排按变压器容量不小于630kVA选用，所有铜排加装全绝缘相色套，铜排载流量应满足设计要求。
1.7 低压配电装置各组件及其导体的连接处，在最高环境温度下和最大运行方式下，运行温度不能超过70度。
1.8箱变的无功补偿装置使用自动补偿装置，电容器应选用免维护电容器，连续运行寿命不小于5年。
1.9箱变装设独立的计量用电流互感器，装设计量用的联合接线盒和TTU用的联合接线盒。
1.10箱变的外壳和计量室内预留TTU的安装位置和天线出线孔。
1.11箱变的变压器室、高、低压室和无功补偿室应设有可自动开闭的充分的照明设施。
10kV箱式变电站,欧式,GRC外壳技术规范书（专用设备用）2022年2月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (9)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (18)4 附图、配置 (19)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
打“*”的项目，如不能满足要求，将被视为主要技术参数不满足招标文件要求。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB20052-2020 电力变压器能效限定值及能效等级JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。
3.1招标人bidder依照《中华人民共和国招标投标法》的规定，提出招标项目，进行招标的法人或其他组织。
3.2投标人 tenderer响应招标、参加投标竞争的法人或者其他组织。
3.3卖方seller提供本部分货物和技术服务的法人或其他组织，包括其法定的承继者。
3.4买方buyer购买本部分货物和技术服务的法人或其他组织，包括其法定的承继者和经许可的受让人。
4总则4.1 一般规定4.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
4.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的变压器本体及其附件应符合招标文件所规定的要求，投标人也可以推荐符合本技术规范要求的类似定型产品，但必须提供详细的技术偏差。
4.1.3 本技术规范提出了对变压器本体及其附件的技术参数、性能、结构、试验等方面的技术要求。
有关变压器的包装、标志、运输和保管的要求见商务部分的规定。
4.1.4 本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有3关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本和本技术规范技术要求的全新产品，如果所引用的标准之间不一致或本技术规范所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
4.1.5 如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本技术规范的要求。
4.1.6 本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
4.1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
4.1.8 本部分各条款如与专用部分有冲突，以专用部分为准。
4.1.9 投标人提供的其他文件a）投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。
b）投标人应提供有能力履行合同设备维护保养、修理及其他服务义务的文件。
c）投标人或制造商应提供一份详细的投标产品中重要外购或配套部件供应商清单。
d）若投标人或制造商的部分元件为进口产品，应提供投标产品中进口关键元件供应商的供货承诺函。
e）投标人投标时应提供投标方案报备并按投标方案履约，未经招标人同意不得更改方案，如履约时发现与投标方案不一致时将直接取消供货资格。
4.2 工作范围和进度要求4.2.1 本技术规范的适用范围仅限于本工程的投标产品，内容包括设计、结构、性能、安装、试验、调试及现场服务和技术服务。
4.2.2 中标人应不晚于签约后2周内，向招标人提出一个详尽的生产进度计划表（见表1），包括产品设计、材料采购、产品制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。
表1生产进度计划表合同号：项目名称：设备名称：型号规格：工作日期：至制造商名称及地址：__________技术规范号：___________ 工作号：___________________ 离岸日期：__________________4.2.3 工作进度如有延误，投标人应及时向招标人说明原因、后果及采取的补救措施等。
4.3 对设计图纸、说明书和试验报告的要求4.3.1 图纸及图纸的认可和交付a）所有需经招标人确认的图纸和说明文件，均应由投标人在合同生效后的4周内提交给招标人进行审定认可。
这些资料包括箱式变电站总装图、基础图、电气原理图等。
招标人审定时有权提4出修改意见。
招标人在收到需认可图纸2周后，将一套确认的或签有招标人校定标记的图纸（招标人负责人签字）返还给投标人。
凡招标人认为需要修改且经投标人认可的，不得对招标人增加费用。
在未经招标人对图纸作最后认可前任何采购或加工的材料损失应由投标人单独承担。
b）投标人在收到招标人确认图纸（包括认可方修正意见）后，应于1周内向1.4.4中1）款所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式光盘，正式图纸必须加盖工厂公章或签字。
c）完工后的产品应与最后确认的图纸一致。
招标人对图纸的认可并不减轻投标人关于其图纸的正确性的责任。
设备在现场安装时，如投标人技术人员进一步修改图纸，投标人应对图纸重新收编成册，正式递交招标人，并保证安装后的设备与图纸完全相符。
d）图纸的格式：所有图纸均应有标题栏、相应编号、全部符号和部件标志，文字均用中文，并使用SI国际单位制。
对于进口设备以中文为主，当招标人对英文局部有疑问时，投标人应进行书面解释。
投标人免费提供给招标人全部最终版的图纸、资料及说明书。
其中图纸应包括 4.3.4中(1）款所涉及的图纸，并且应保证招标人可按最终版的图纸资料对所供设备进行维护和更换零部件。
e）箱式变电站所需图纸：1）总装图：应表示设备总的装配情况，包括外形尺寸、箱内设备布置、绝缘子的爬电距离、及其他附件的布置尺寸图、接线柱的位置、大小尺寸、材料及允许作用力。
运输尺寸和质量，起吊位置，起吊高度和质量。
2）基础图：应标明设备作用于基础上的静负荷及操作时的动负荷、基础螺栓的位置和尺寸等。
3）铭牌图：应符合GB 1985—2004的规定，应表明全部设备额定数据（包括变压器、低压设备）、质量、出厂编号、产品代号。
4.3.2 说明书的要求应包括以下内容（进口附件应提供中文说明书，中外文版本的以中文为准）：1）箱式变电站概述：简述结构、接线、变压器型式和低压设备等。
2）箱式变电站安装维护与检查说明。
3）箱式变电站所有其他附件的说明。
4.3.3 试验报告投标人应提供下列试验报告：a）箱式变电站的例行和合同规定项目的试验报告。
b）箱式变电站制造厂的验收报告。
4.3.4 图纸、说明书、试验报告等资料的交付时间、数量投标人向招标人提供的资料、图纸和试验报告见表2，但不限于表2的内容。
表2投标人向招标人提供的资料、图纸和试验报告54.4 投标人必须提交的技术参数和信息4.4.1 技术参数特性表（见表1）及相关技术资料。
4.4.2 投标产品的特性参数和特点。
4.4.3 与其他设备配合所需的相关技术文件和信息。
4.5 安装、调试、性能试验、试运行和验收4.5.1 合同设备的安装、调试将由招标人根据投标人提供的技术文件和说明书的规定在投标人技术人员指导下进行。
4.5.2 合同设备的性能试验、试运行和验收根据本规范规定的标准、规程规范进行。
4.5.3 完成合同设备安装后，招标人和投标人应检查和确认安装工作，并签署安装工作证明书，共两份，双方各执一份。
