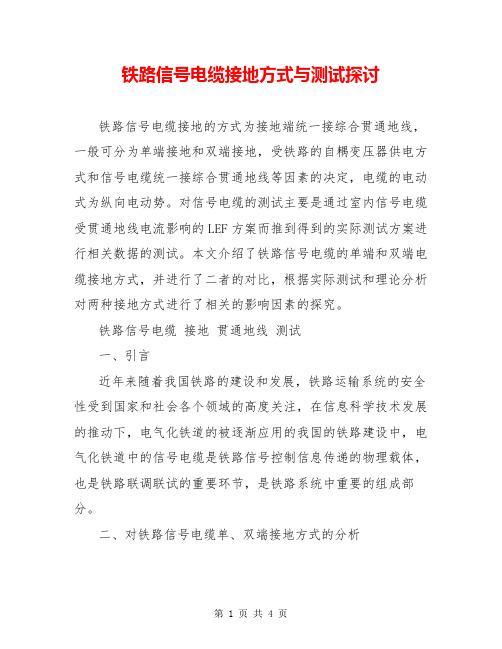

铁路信号电缆接地方式与测试探讨铁路信号电缆接地的方式为接地端统一接综合贯通地线,一般可分为单端接地和双端接地,受铁路的自耦变压器供电方式和信号电缆统一接综合贯通地线等因素的决定,电缆的电动式为纵向电动势。
对信号电缆的测试主要是通过室内信号电缆受贯通地线电流影响的LEF方案而推到得到的实际测试方案进行相关数据的测试。
本文介绍了铁路信号电缆的单端和双端电缆接地方式,并进行了二者的对比,根据实际测试和理论分析对两种接地方式进行了相关的影响因素的探究。
铁路信号电缆接地贯通地线测试一、引言近年来随着我国铁路的建设和发展,铁路运输系统的安全性受到国家和社会各个领域的高度关注,在信息科学技术发展的推动下,电气化铁道的被逐渐应用的我国的铁路建设中,电气化铁道中的信号电缆是铁路信号控制信息传递的物理载体,也是铁路联调联试的重要环节,是铁路系统中重要的组成部分。
二、对铁路信号电缆单、双端接地方式的分析高速铁路的列车能够安全运行,首要的条件就是铁路信号电缆的通信情况正常。
由于在铁路沿线常常布有很多电线,而且这些电缆线都置于钢筋混凝土的电缆槽中,其中,信号电缆预置于电缆槽里侧,电力电缆置于外侧,通信电缆在电缆槽中间,所以电线产生的电磁场会直接影响到信号电缆的电动势,从而影响到信号电缆的信号传递,甚至较大的电磁场会击穿信号电缆的绝缘层,导致信号电缆运行故障,危及列车的安全行使。
目前,信号电缆的外层接地方式主要包括单端接地和双端接地两种,采用单端接地的信号电缆接地方式,信号电缆的外层不具屏蔽作用,屏蔽层无电流;采用双端接地的方式,信号电缆的外层能有效的屏蔽电磁干扰,保护电缆芯线。
但是,由于双端接地时,当综合地线出现回流,电流会经过金属保护层,又由金属层对芯线的感应使得芯线产生了新的、纵向的电动势,使得外界电流与信号电缆芯线的距离更加接近。
三、铁路信号电缆接地方式的LEF测试要想更加合理的分析单、双端铁路这两种接地方式,需要通过实际的测试及理论的计算,通常电缆信号的测试方式为LEF,通过室内模拟测试方案进行单、双端铁路信号电缆的LEF值得大小,通过理论值的计算对比,来分析比较两种接地方式。

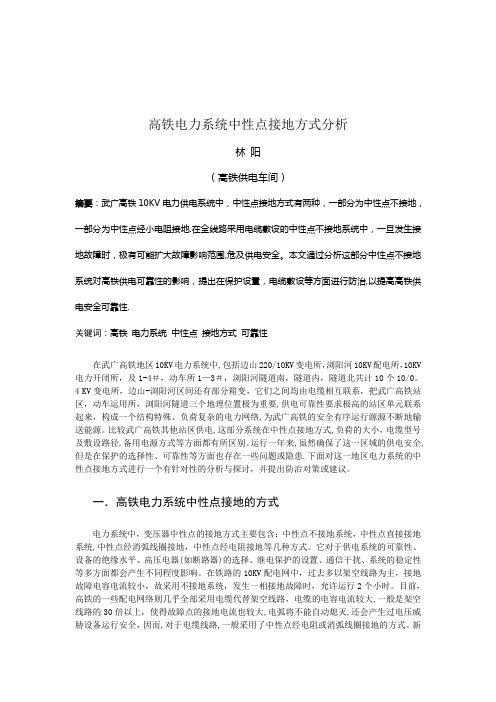

高铁电力系统中性点接地方式分析林阳(高铁供电车间)摘要:武广高铁10KV电力供电系统中,中性点接地方式有两种,一部分为中性点不接地,一部分为中性点经小电阻接地.在全线路采用电缆敷设的中性点不接地系统中,一旦发生接地故障时,极有可能扩大故障影响范围,危及供电安全。
本文通过分析这部分中性点不接地系统对高铁供电可靠性的影响,提出在保护设置,电缆敷设等方面进行防治,以提高高铁供电安全可靠性.关键词:高铁电力系统中性点接地方式可靠性在武广高铁地区10KV电力系统中,包括边山220/1OKV变电所,浏阳河10KV配电所,10KV 电力开闭所,及1-4#,动车所1—3#,浏阳河隧道南,隧道内,隧道北共计10个10/0。
4 KV变电所,边山-浏阳河区间还有部分箱变,它们之间均由电缆相互联系,把武广高铁站区,动车运用所,浏阳河隧道三个地理位置极为重要,供电可靠性要求极高的站区单元联系起来,构成一个结构特殊、负荷复杂的电力网络,为武广高铁的安全有序运行源源不断地输送能源。
比较武广高铁其他站区供电,这部分系统在中性点接地方式,负荷的大小,电缆型号及敷设路径,备用电源方式等方面都有所区别。
运行一年来,虽然确保了这一区域的供电安全,但是在保护的选择性、可靠性等方面也存在一些问题或隐患.下面对这一地区电力系统的中性点接地方式进行一个有针对性的分析与探讨,并提出防治对策或建议。
一.高铁电力系统中性点接地的方式电力系统中,变压器中性点的接地方式主要包含:中性点不接地系统,中性点直接接地系统,中性点经消弧线圈接地,中性点经电阻接地等几种方式。
它对于供电系统的可靠性、设备的绝缘水平、高压电器(如断路器)的选择、继电保护的设置、通信干扰、系统的稳定性等多方面都会产生不同程度影响。
在铁路的10KV配电网中,过去多以架空线路为主,接地故障电容电流较小,故采用不接地系统,发生一相接地故障时,允许运行2个小时。
目前,高铁的一些配电网络则几乎全部采用电缆代替架空线路,电缆的电容电流较大,一般是架空线路的30倍以上,使得故障点的接地电流也较大,电弧将不能自动熄灭,还会产生过电压威胁设备运行安全,因而,对于电缆线路,一般采用了中性点经电阻或消弧线圈接地的方式。
关于电气化铁道牵引回流的分析随着铁路向高速重载方向发展,牵引电流越来越大,牵引回流值也相应增加,再加上多采用整体道床,钢轨-大地之间的泄漏电阻高,造成钢轨电位比既有的电气化铁路高得多。
本文主要分析了各种供电方式下的牵引回流以及产生的影响,同时简要的提出了解决的建议。
一、牵引回流和钢轨电位产生的不利影响钢轨是牵引回流的通道,也是轨道电路中信号电流的通道,由于牵引回流值增加,轨道电路信号设备、道床结构等均受到影响,并可能导致过高的钢轨电位损伤信号设备绝缘,而危协行车安全。
不平衡的钢轨电流影响轨道电路正常工作;大量地中电流也会在信号设备尤其是电缆上积蓄电势,影响信号设备正常工作;过高的钢轨电位影响供电系统的运行性能,威胁车站旅客和维修人员安全;出现接触网-钢轨短路时,形成危险的接触电压和跨步电压等。
如果在走行轨附近埋有地下管道、电缆和其他金属构件时,一部分杂散电流就会从上面流过。
会对地下管道和其他金属构件造成严重腐蚀。
二、交流牵引供电系统的供电回流方式交流牵引供电系统是交流电气化铁路从电力系统接引电源,降压转换后给电力机车供电的电力网络。
我国交流电气化铁道采用工频单相交流制。
接触网架在铁路上方,机车受电弓与其摩擦受电;钢轨既支持列车运行,又是导线,由于钢轨与大地没有绝缘,钢轨、大地一起接受机车的牵引回流;回流线把钢轨、大地中的牵引回流引入牵引变电所的主变压器。
1、牵引网的供电方式牵引网的供电方式是由牵引网所完成的特殊输电功能的技术要求和经济性能所决定的,按分区所的运行状态,通常分单边供电、双边供电两种方式。
我国现行的都是单边供电。
按牵引网设备类型可分为直接供电(DF)方式、带回流线的直接供电(DN)方式、吸流变压器(BT)供电方式、自耦变压器(AT)供电方式和同轴电缆力电缆(CC)供电方式等。
同轴电缆力电缆供电方式在我国尚未采用。
(1)直接供电方式这是一种最简单的供电方式,牵引网仅由接触网、钢轨(地)、吸上线组成,如图所示。
高铁常用供电方式接地回流初探随着高铁的速度逐渐提升,对各种通信信号要求是越来越高。
高铁比较常用的供电方式中,各种牵引电流在钢轨上分布会产生出牵引回流干扰通信信号,严重影响到高铁的正常运行。
本文对接地回流的工作原理做了探析,并对高铁常用供电方式下的接地回流进行探究,为相关研究人员提供理论参考依据。
【关键词】接地回流;常用供电方式;高铁1,前言对于高铁而言,因为列车的运行速度快、行车密度较大,因此时常发生电气牵引负荷电流及短路故障电流,从而导致钢轨的电位快速提升。
对于较大的电压与电流如果不采用措施,就会危及到人身与设备安全,或者影响到各种信号设备。
因此,采用科学的回流接地能够确保回流畅通,降低轨道的电位,确保相关人员及设备安全。
2.接地回流概述在各种电气化的铁路网中,牵引电流大都是沿着电网传递给电力机车,之后经过轨道与大地之间的回流牵引变电,其工作原理图如下:图1铁路的回流示意电流I1分支I3通过轨道流入到大地,而另一个分支I2且是沿着轨道流回到牵引变电所。
当时通过轨道流回电流在流经途中进而相继流到大地,然后经过大地再次流到轨道之中。
因此在整个流经过程中准守守恒定律,轨道中的电流先多后少最后多,而大地上的电流且是先少后多最后少。
但是地中的电流具有另一个特征,因为接近轨道附近大地中的电流密度比较大,而远离轨道的大地上电流密度较小。
但是实际工作之中,对于牵引变电所上的主变压器某一段接地端子,大都是分开成两条朝外的连接,其中一条支路焊接在轨道上,而另一条支路焊接在变电所的接地网上。
这种连接回路就给地中分布电流带来一个特征,那就是在牵引变电所的附近出现畸变。
大量地中电流并没有返回到轨道而是沿着轨道转流回变电所的主变压器中,就是通过接地网经过接地网回流到牵引变电所上的主变压器。
但是如今高铁中比较常用的供电方式大都是带有回流线的AT供电方式与直供方式,不同的供电方式其牵引电流沿钢轨的回流分布情况存在差异,回流多通过的路径也存在不同的差别。
高铁牵引供电系统供电方式及接触网悬挂高铁接触网检测监测资料近年来,随着高铁的全面发展,高速铁路的建设成为了当下的热门话题。
而高铁牵引供电系统的供电方式、接触网悬挂及接触网的检测监测则是高铁运行中关键的技术要素。
本文将从这三个方面入手,对高铁牵引供电系统的供电方式及接触网的悬挂、检测、监测等资料进行简要分析。
高铁牵引供电系统的供电方式高铁牵引供电系统的供电方式主要分为两种:两线制和三线制。
两线制是指一条电源线供电,同时作为回路线,将电流传回变电所;三线制则是指设有接地线、风电系统和网侧直流导体线,两条直流导体线架设在两条钢筋混凝土支柱上,电源线引入网侧直流导体线端子处,作为牵引电源供电,同时两条直流导体线构成回流电路。
常见的高铁牵引供电系统供电方式为三线制,其最大的特点就是能够充分利用电力,提高供电的质量和效率。
同时,三线制还可以通过正负载平衡的方式,使得牵引供电系统能够满足高速运行的要求。
此外,三线制还能够有效保护电力设备,延长供电设备的使用寿命,降低运营成本。
接触网悬挂高铁接触网采用悬挂式接触网系统,也即在钢桥架、钢柱等支撑物上悬挂的系列金属线路,通过牵引车顶的电极采取接触方式来供电。
接触网的悬挂方式在高速列车运行的稳定性、速度、噪音等方面起着关键的作用。
在高速运动时,列车会产生微小的振动,如果接触网悬挂不平稳,就会导致接触电阻的波动,给供电带来不稳定性。
因此,接触网的悬挂设计必须精准、平稳,确保供电稳定。
接触网的悬挂方式应根据工程条件、技术要求、经济效益等因素进行综合考虑、确定。
接触网检测监测资料高铁接触网的检测监测是保障运行安全的关键步骤,能够及时掌握接触网工作状态、发现问题、进行及时修复,避免事故的发生。
当前常用的接触网检测监测方式有如下几种:1.机动巡检:利用吊车、车载梯等工具进行随机检查,发现问题后进行处理。
2.无人机检测:运用航空摄影摄像技术,对接触网进行全面细致的检查,快速获取工作状态和异常情况,提高工作效率和精度。
高铁常用供电方式接地回流初探
随着高铁的速度逐渐提升,对各种通信信号要求是越来越高。
高铁比较常用的供电方式中,各种牵引电流在钢轨上分布会产生出牵引回流干扰通信信号,严重影响到高铁的正常运行。
本文对接地回流的工作原理做了探析,并对高铁常用供电方式下的接地回流进行探究,为相关研究人员提供理论参考依据。
【关键词】接地回流;常用供电方式;高铁
1,前言
对于高铁而言,因为列车的运行速度快、行车密度较大,因此时常发生电气牵引负荷电流及短路故障电流,从而导致钢轨的电位快速提升。
对于较大的电压与电流如果不采用措施,就会危及到人身与设备安全,或者影响到各种信号设备。
因此,采用科学的回流接地能够确保回流畅通,降低轨道的电位,确保相关人员及设备安全。
2.接地回流概述
在各种电气化的铁路网中,牵引电流大都是沿着电网传递给电力机车,之后经过轨道与大地之间的回流牵引变电,其工作原理图如下:
图1铁路的回流示意
电流I1分支I3通过轨道流入到大地,而另一个分支I2且是沿着轨道流回到牵引变电所。
当时通过轨道流回电流在流经途中进而相继流到大地,然后经过大地再次流到轨道之中。
因此在整个流经过程中准守守恒定律,轨道中的电流先多后少最后多,而大地上的电流且是先少后多最后少。
但是地中的电流具有另一个特征,因为接近轨道附近大地中的电流密度比较大,而远离轨道的大地上电流密度较小。
但是实际工作之中,对于牵引变电所上的主变压器某一段接地端子,大都是分开成两条朝外的连接,其中一条支路焊接在轨道上,而另一条支路焊接在变电所的接地网上。
这种连接回路就给地中分布电流带来一个特征,那就是在牵引变电所的附近出现畸变。
大量地中电流并没有返回到轨道而是沿着轨道转流回变电所的主变压器中,就是通过接地网经过接地网回流到牵引变电所上的主变压器。
但是如今高铁中比较常用的供电方式大都是带有回流线的AT供电方式与直供方式,不同的供电方式其牵引电流沿钢轨的回流分布情况存在差异,回流多通过的路径也存在不同的差别。
但是如果不考虑接触网,不管使用哪种供电方式,无论是钢轨还是大地段都成为牵引回流必通之路,不管是经过正馈线还是通过回流线,都必须要先通过一段大地或钢轨通路。
在这种形势下,搞清楚钢轨(大地)的牵引回流分布,都有利于预测牵引电流干扰信号设备,同时对于沿线的扼流变
压器的容量配置具有现实意义。
3,高铁常用供电方式接地回流
3.1,直接供电下的回流
对于高铁常用的供电方式中,带回流线直接供电办法比较常见,将回流多经过大地、轨道途径中一部分改成了架空回流线,这样就有效的降低了通过土壤电流。
这种供电方式的结构示意图如下图,因为轨道和回流线处于并联状态,因此就将这种并联视为轨道+回流线的等值导线。
Ij是接触网的电流;Ik是回流线的电流;Ig是钢轨的电流。
图2直接供电模式
本研究以某单线区段作为范例,每千米的牵引网能够用如下等效电路为表示,图中的电路1且是接触网中的一个接地回路,而电路2且是轨道+回流线相等值的接地回路。
其中的△u且是每千米的牵引网上电压降,Z1、Z2及Z12表示了电路1与2上单位的自阻抗,以及二者单位互阻抗,而I1与I2且为电路1与2上回路电流。
图3牵引网等效电路
依据电路理论,上图里的两个回路电压的平衡方式为:,因此轨道+回流线等值的导线——地回路之间电压的平衡方程改写成如下式子:,式子中的I’g 就是轨道+回流线等值的导线电流,因此就有:
上式子中的Zh为每千米的回流线上自阻抗,Zg且是每千米的钢轨自阻抗。
从而就能够得出轨道电流分配系数:,接地上的电流Id上多分配系数:。
3.2 AT供电模式下回流
AT供电方式能够有效降低相邻近的通信线路干扰,还能够有效实现供电系统技术的经济指标,目前是很多发展电气化的铁路国家所采用。
其工作原理示意图如下:
图4AT供电发方式原理图
假如电力机车处在AT之处,那么所存在的长回路就要受到感应影响,所以全供电臂就能够把部分的牵引电流通过轨道——大地进而返回到变电所。
事实上牵引网的电路上电流大都是按照电路的阻抗所分配,这样在全供电臂中就有了电流,而这些电流也会沿着各个支路(大地、轨道)进行流动,并且进入到所有AT之中。
但是,流过轨道及大地之后再返回到变电所电流就比较小了。
如果电力机车处在两台AT间之时,必然有短回流的感应影响,这样产生的牵引电流就会通过轨道——大地。
因为AT1与AT2副边回路上引进了阻抗,数值和电力机车到AT1及AT2上的距离为正比关系,自然电力机车的电流通过轨道及大地之时,其分路电流数值上和两分分路阻抗为反比关系。
事实上,AT牵引网上具备3条回路,具体工作原理结构如下图:
图5AT等效电路
其三条基本回路如下:①接触网到地的回路;②正馈线到地的回路;③钢轨到地的回路。
上图5中的Z1、Z2、Z3与Z13、Z23、Z12表示为电路1、2以及3单位上的自阻抗与两者单位的互阻抗,而I1、I2以及I3且表示回路1、2与3上回路电流。
依据电路理论来看,上图中的三个回路电压平衡方式为:
,钢轨到地回路上电压平衡的式子如下:(依据节点定律),因为采用AT 供电模式使用的回流线及接触网之材质和半径均相同,因此就可以视为。
可以得出。
依据上面各种式子就能够得出轨道电流的分配系数:,地中的电流分配系数为:。
4,结束语
随着高铁不断的提速,因牵引负荷电流与短路故障电流影响到高铁正常运行。
因此就要高度重视高铁接地与回流,重视高铁的安全与设备安全问题,分析常用供电方式下的接地回流,针对其原理进行有效的改进,进一步确保接地的安全。
【参考文献】
[1] 田旭东,宋志刚,刘双全.高速铁路供电负序问题的分析和治理对策[J].铁道技术监督,2008 (5)
[2] 田宇,李汉卿,王作祥.电气化铁路27.5kV电缆及附件标准的技术[J].内涵-铁道技术监督,2010 (6)
[3]唐伟,李西歧.交流电气化铁道牵引接地问题浅谈[J].铁道机车车辆,2006(10).
