模具的装配过程

模具装配工艺过程注塑模具是一种用于生产塑料制品的模具，通常由上模板、下模板、活动模板、蓝牙座、导柱、导套等组成。

注塑模具的装配过程主要包括以下几个步骤：1.配件准备：首先，要对所需的配件进行准备，包括上模板、下模板、活动模板、蓝牙座、导柱、导套等。

对每个配件进行检查，确保其完整无损。

2.上模板加工：上模板一般是注塑模具的主要承载部分，需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

其中，开料是通过铣床将上模板的轮廓切割出来；铣底是在开料的基础上，对模板的底面进行加工；钻孔是为了安装螺丝等零部件；镟平是为了保证模板安装时的平整度；磨底则是为了提高模板的精度。

3.下模板加工：下模板同样需要经过一系列的加工工序，包括开料、铣底、钻孔、镟平、磨底等。

下模板的加工过程与上模板类似，不同之处在于内部需要加工出塑料制品的壁厚、孔洞等结构。

4.活动模板加工：活动模板一般用于开启模具，方便模具脱模。

活动模板的加工工序包括开料、铣底、钻孔、镟平、磨底等。

活动模板的加工过程中，需要注意与上下模板的配合度，确保开合顺畅。

5.蓝牙座加工：蓝牙座用于固定上模板和下模板，一般需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

蓝牙座的加工过程中，需要特别关注其与模板的配合度，确保装配时的精度。

6.导柱、导套加工：导柱和导套用于模具的定位和导向，需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

导柱和导套的加工过程中，需要保证其尺寸的精度和光洁度，以确保模具的准确定位和导向。

7.模具装配：在进行模具装配之前，还需要清洗和涂抹模具表面，以便于模具的装配和操作。

在装配过程中，需要按照设计要求将模具各个配件组装起来，修整配合面，调整配合精度，确保模具的功能正常。

通过以上的步骤，就完成了注塑模具的装配工艺过程。

模具装配工艺的质量和精度对于注塑成型产品的质量和生产效率有着重要的影响，因此在装配过程中需要严格按照操作规程进行，保证每个环节的质量和精度。

第五章模具的装配工艺思考题答案1、什么是模具装配？它有哪些特点？答:根据模具装配图和规定的技术要求，将模具的零件、部件按照一定工艺顺序进行配合和联接，使之成为符合设计要求的模具的过程，称为模具装配.模具装配的特点是：工序集中，工艺灵活性大，工艺文件不详细,手工操作所占的比重较大，要求工人有较高的技术水平和多方面的工艺知识，另外所使用的设备和装配工具也以通用设备和工具为主.2、模具装配的内容有哪些？答:模具装配过程一般包括准备、组件装配、总装配、检验调试四个阶段.（1）准备阶段包括：研究装配图、清理检查零件、准备装配工具（2)组件装配阶段按照各零件所具有的功能进行部件组装。

(3）总装配阶段包括以下内容：1）选择好装配基准件，安排好上、下模的装配顺序。

2）将零件及组装后的部件，按照装配顺序组装结合在一起，成为一副完整的模具.3）模具装配完成后，必须保证装配精度,达到规定的技术要求.（4）、检验调试阶段包括以下内容：1）按照模具验收技术条件,检验模具各部分功能.2）在实际生产条件下进行试模、调整、修正模具，直到模具产品合格为止。

3、什么是模具装配精度？它包括哪些方面？答：模具的装配精度是指模具产品装配完成后，实际几何参数与理想几何参数的符合程度.模具的装配精度通常包含四个方面：相互配合精度、相互位置精度、相对运动精度、相互接触精度。

4、保证模具装配精度的方法有哪些?答：保证装配精度的方法可归纳为：互换装配法、选择装配法、修配装配法和调整装配法等四大类.互换装配法是指在装配过程中，零件互换后仍能达到规定的装配精度要求的装配方法。

选择装配法是将配合副中的各零件的制造公差放大到经济精度，然后选择合适的零件进行装配，以保证装配精度要求的装配方法。

修配装配法是指各相关模具零件按经济精度加工制造，装配时，则根据需要，再修去指定零件的预留修配量，来保证装配精度的装配方法.调整装配法是指各相关模具零件按经济精度加工制造,在装配时用改变模具中可调整零件的相对位置或选用合适的调整件以达到装配精度的方法。

教你模具装配的过程模具装配是制造业中一个重要的环节，它涉及到模具的组装、结构调整、零部件安装等工作。

下面将分为以下几个步骤，详细介绍模具装配的过程。

第一步：准备工作在模具装配开始之前，首先需要准备工作。

这包括模具装配区域的准备、所需零部件的准备以及所需工具的准备。

确保装配区域整洁有序，以便于操作。

根据模具装配的要求，准备好所需的零部件，并检查是否完整、无损坏。

同时，确保所需工具齐全，比如扳手、螺丝刀、千分尺等。

第二步：组装模具在模具装配开始之前，需要先根据设计图纸和相关要求对模具进行组装。

通常情况下，模具装配是通过将各个零部件进行拼装来完成的。

先按照设计图纸上的要求，将各个零部件有序地进行组装。

在组装过程中，需要特别注意零部件组装的顺序和位置，确保组装正确。

同时，根据需要，还需要进行一些结构调整和修正。

第三步：进行功能测试在完成模具的组装后，需要进行功能测试。

功能测试是为了检验模具的性能和功能是否符合要求。

通常情况下，通过对模具进行一系列的试模操作，来检验模具的性能。

具体的测试内容和方法可以根据不同的模具类型和需求进行设计。

测试过程中，需要注意观察模具的运行情况，检查是否存在问题和不良现象。

如果有问题，需要进行调整和修正。

第四步：安装相关附件在进行功能测试之后，如果模具需要配备一些相关附件，比如导柱、导套、排气装置等，需要进行相应的安装。

根据相关设计要求，将附件安装到模具上，并进行一定的调整和校正。

确保附件与模具之间的配合良好，能够正常使用。

第五步：进行调试和优化模具装配完成后，需要对模具进行调试和优化。

通过试模和调试操作，检验模具的性能和工作状态。

如果发现问题或不足，需要进行相应的调整和优化，使模具工作更加稳定和高效。

第六步：做好文档记录在整个模具装配的过程中，应当做好相应的文档记录工作。

记录模具的组装过程、测试结果、调试过程和优化方案等。

这不仅有利于后续的改进和维护工作，也有利于对模具的性能进行分析和评估。

第五章模具装配工艺第一节装配尺寸链一、装配尺寸链的概念装配的精度要求，与影响该精度的尺寸构成的尺寸链，称为装配尺寸链。

如图5-1a所示，为落料冲模的工作部分，装配时，要求保证凸、凹模冲裁间隙。

Z/2 一-*工门a)图5-1凸、凹模的冲裁间隙根据相关尺寸绘出尺寸链图，如图5-1b所示。

二、用极值法解装配尺寸链与工艺尺寸链的极值解法相类似。

以图5-1所示落料冲模为例。

解：A1为增环，A2为减环计算封闭的基本尺寸m _ n -1 .A、= Z = A i-為A i二29.74「29 .64 二0.10 (mm )i =1 i +计算封闭环的上、下偏差m _ n」-ESA ESA i - ' El Aj = 0.024 -(-0.016 )= 0.04 (mm )i 亠i h +n」二ESA =0i h ""1求出冲裁间隙的尺寸及偏差为0.10 o"40mm，能满足Z min 二0.10mm , Z max =0.14 mm。

第二节装配方法及其应用范围一、互换装配法1•完全互换法(1)在装配时各配合零件不经修理、选择和调整即可达到装配的精度要求。

n」T\ T2 匚丄=、T ii 二(2)特点装配简单，对工人技术要求不高，装配质量稳定，易于流水作业，生产率高，产品维修方便；但其零件加工困难。

试用范围广。

2•不完全互换法按Tv二..'、T2确定装配尺寸链中各组成零件的尺寸公差，可使尺寸\ 7链政治中个组成环的公差增大，使产品加工容易和经济，但将有0.27%的零件不合格。

适用于成批和大量生产二、分组装配法1 •在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配时按组进行呼唤装配以达到装配精度的方法。

先将零件的制造公差扩大数倍，按经济精度进行加工，然后将加工出来的零件按扩大前的公差大小分组进行装配。

2 .特点1)每组配合尺寸的公差要相等，以保证分组后各组的配合精度和配合性质都能达到原来的设计要求。

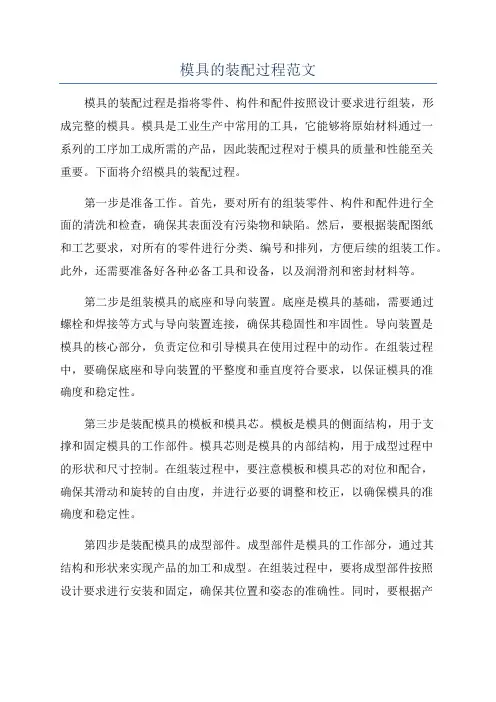

模具的装配过程范文模具的装配过程是指将零件、构件和配件按照设计要求进行组装，形成完整的模具。

模具是工业生产中常用的工具，它能够将原始材料通过一系列的工序加工成所需的产品，因此装配过程对于模具的质量和性能至关重要。

下面将介绍模具的装配过程。

第一步是准备工作。

首先，要对所有的组装零件、构件和配件进行全面的清洗和检查，确保其表面没有污染物和缺陷。

然后，要根据装配图纸和工艺要求，对所有的零件进行分类、编号和排列，方便后续的组装工作。

此外，还需要准备好各种必备工具和设备，以及润滑剂和密封材料等。

第二步是组装模具的底座和导向装置。

底座是模具的基础，需要通过螺栓和焊接等方式与导向装置连接，确保其稳固性和牢固性。

导向装置是模具的核心部分，负责定位和引导模具在使用过程中的动作。

在组装过程中，要确保底座和导向装置的平整度和垂直度符合要求，以保证模具的准确度和稳定性。

第三步是装配模具的模板和模具芯。

模板是模具的侧面结构，用于支撑和固定模具的工作部件。

模具芯则是模具的内部结构，用于成型过程中的形状和尺寸控制。

在组装过程中，要注意模板和模具芯的对位和配合，确保其滑动和旋转的自由度，并进行必要的调整和校正，以确保模具的准确度和稳定性。

第四步是装配模具的成型部件。

成型部件是模具的工作部分，通过其结构和形状来实现产品的加工和成型。

在组装过程中，要将成型部件按照设计要求进行安装和固定，确保其位置和姿态的准确性。

同时，要根据产品的特点和工艺要求，进行必要的调整和校正，以确保模具的加工精度和产品质量。

第五步是装配模具的辅助装置和附件。

辅助装置是模具的补充部分，用于支撑和辅助模具的工作。

例如，模具护罩、冷却装置和保护装置等。

附件则是模具的附属设备，用于提高模具的使用效率和操作性能。

在组装过程中，要根据需要将辅助装置和附件安装到模具上，并进行必要的调试和测试，以确保其正常工作和稳定性。

第六步是装配模具的液压和电气系统。

液压和电气系统是模具的动力部分，用于实现模具的动作和控制。

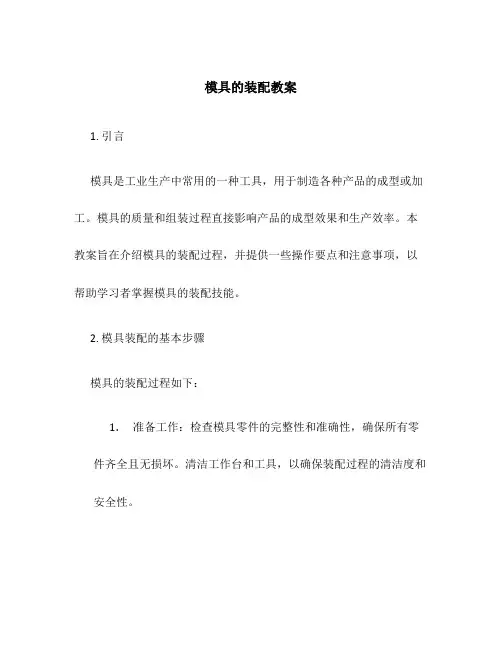

模具的装配教案1. 引言模具是工业生产中常用的一种工具，用于制造各种产品的成型或加工。

模具的质量和组装过程直接影响产品的成型效果和生产效率。

本教案旨在介绍模具的装配过程，并提供一些操作要点和注意事项，以帮助学习者掌握模具的装配技能。

2. 模具装配的基本步骤模具的装配过程如下：1.准备工作：检查模具零件的完整性和准确性，确保所有零件齐全且无损坏。

清洁工作台和工具，以确保装配过程的清洁度和安全性。

2.组装模具底板：将模具底板放在工作台上，根据图纸或指示选择合适的螺栓和螺母，将底板与其他模具零件固定。

根据需要，在底板上安装导向柱或导向套。

3.安装模具芯和模具腔：根据图纸或指示，将模具芯和模具腔放置在模具底板上，并使用合适的夹具和固定装置将其固定在底板上。

确保芯和腔的位置正确，且能够顺利移动。

4.组装其他零件：根据图纸或指示，依次安装模具的其他零件，如导向柱套、导向销、定位销等。

确保每个零件的位置和配合度准确。

5.调整和检查：调整模具的各个部分，确保它们的协调工作和稳定性。

使用专门的量具或测量工具，检查模具的尺寸和位置是否符合要求。

6.试装和试产：安装好的模具需要进行试装和试产，以验证装配的准确性和稳定性。

根据产品要求，进行模具的试产，检查产品的成型效果和质量，以确定模具装配是否完全正确。

7.清洁和保养：模具装配完成后，及时将工作台和装配过程中产生的垃圾清理干净。

对模具的各个部分进行清洁，以确保下次使用时能够保持良好的工作状态。

定期进行模具的保养和维护工作，延长模具的使用寿命。

3. 模具装配的操作要点和注意事项在模具装配过程中，需要注意以下要点和注意事项：•仔细阅读并理解模具的装配图纸和说明，确保正确理解每个零件的位置和操作方法。

•使用适当的工具和设备进行装配，确保装配的准确性和安全性。

•螺纹连接时，要注意螺栓和螺母的松紧程度，避免过紧或过松。

•在安装导向柱或导向套时，要保持垂直性和平行性，确保模具的运动顺畅。

模具装配的工艺方法及工艺过程模具装配是指将各个模具部件按照一定的工艺方法进行组装和安装，以完成整个模具的制造。

模具装配是一个复杂的过程，需要遵循一定的步骤和工艺要求。

下面将详细介绍模具装配的工艺方法以及工艺过程。

工艺方法：1.零件的准备：在模具装配过程中，首先需要将所有的模具零件准备好，确保其数量和质量符合要求。

同时，还要对模具零件进行清洗和防锈处理，以确保零件之间的配合精度和使用寿命。

2.工艺规划：在进行模具装配之前，需要制定详细的工艺规划。

该规划包括工艺路线、装配顺序、装配方法等。

通过工艺规划，可以确保装配过程的顺利进行，避免出现问题和错误。

3.零件的装配：根据工艺规划，将各个模具零件进行装配。

装配过程中需要注意零件之间的配合精度和装配顺序。

对于配合精度要求高的零件，可以采用冷拔、热装、横切等方法进行。

装配过程中，应使用合适的工具和设备，以确保零件的正确配合和装配质量。

4.检测和调试：完成装配后，需要进行检测和调试。

检测主要包括尺寸测量、配合检查、功能检测等。

通过检测，可以发现装配过程中存在的问题和不足，及时进行调整和改善。

调试主要是对整个模具系统进行试模，测试其功能和性能是否符合要求。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

调整主要包括尺寸的微调、配合的调整、模腔的矫直等。

在进行调整和修改时，需要注意保持模具的稳定性和安全性。

6.完成模具装配：在经过一系列的工艺方法后，可以将模具装配工作完成。

完成后需要再次进行检查和确认，确保模具的装配质量和性能。

同时还需要对模具进行清洗、防锈和保养，以延长其使用寿命。

工艺过程：1.准备工作：包括零件清洗、防锈、尺寸检查等工作。

2.工艺规划：制定详细的工艺规划，包括装配顺序、装配方法、检测要求等。

3.零件装配：按照工艺规划，将各个模具零件进行装配。

4.检测和调试：对装配完成的模具进行检测和调试，测试其功能和性能。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

简述模具装配工艺过程和装配方法模具装配工艺过程和装配方法是模具制造过程中的重要环节。

下面将对其进行简述。

一、模具装配工艺过程1. 零件检查：对模具零件进行检查，确保零件的尺寸、形状、表面质量等符合要求。

2. 零件清洗：将模具零件进行清洗，去除表面的油污和杂质。

3. 零件调试：对模具零件进行调试，确保各零件之间的配合精度符合要求。

4. 模板组装：将模板进行组装，包括上、下模板、模板支撑、模板螺栓等。

5. 模芯组装：将模芯进行组装，包括上、下模芯、模芯支撑、模芯螺栓等。

6. 滑块组装：将滑块进行组装，包括上、下滑块、滑块导柱、滑块导套等。

7. 弹簧组装：将弹簧进行组装，包括上、下弹簧、弹簧座、弹簧螺栓等。

8. 液压组装：将液压系统进行组装，包括液压缸、液压管路、液压阀等。

9. 试模调试：对模具进行试模调试，检查模具的开合、滑动、顶出等动作是否正常。

10. 模具调试：对模具进行调试，检查模具的加工精度、使用寿命等是否符合要求。

二、模具装配方法1. 按照装配图进行组装：根据模具装配图，按照顺序进行组装，确保各零件之间的配合精度符合要求。

2. 调整零件配合：对于配合不良的零件，可以采用打磨、加工等方法进行调整，确保零件之间的配合精度符合要求。

3. 采用专用工具：对于一些装配难度较大的零件，可以采用专用工具进行装配，提高装配效率和质量。

4. 严格控制装配质量：在装配过程中，要严格控制装配质量，确保各零件之间的配合精度符合要求，避免装配过程中产生的误差对模具使用寿命和加工精度的影响。

5. 进行试装和调试：在完成模具装配后，要进行试装和调试，检查模具的开合、滑动、顶出等动作是否正常，确保模具的使用效果符合要求。

以上就是模具装配工艺过程和装配方法的简述。

在模具制造过程中，模具装配是非常重要的一环，对于提高模具的使用寿命和加工精度具有重要意义。

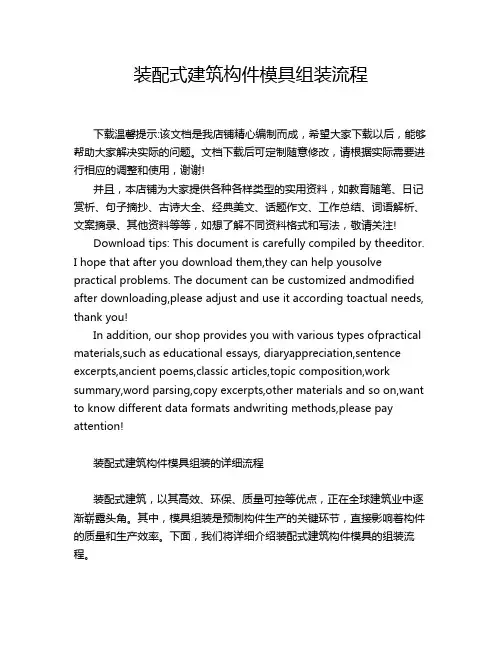

装配式建筑构件模具组装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!装配式建筑构件模具组装的详细流程装配式建筑，以其高效、环保、质量可控等优点，正在全球建筑业中逐渐崭露头角。

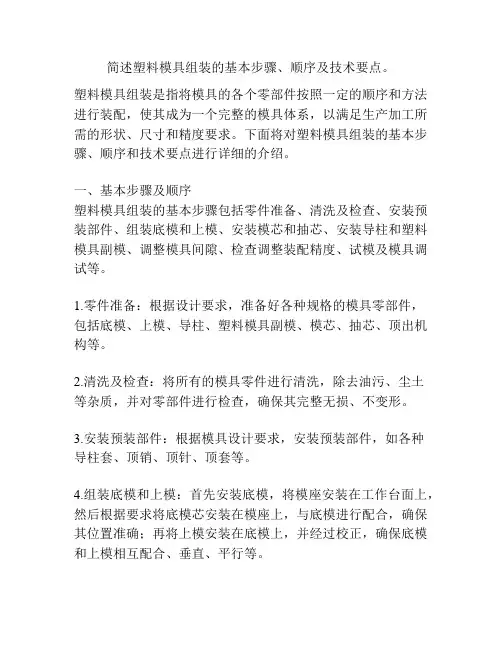

简述塑料模具组装的基本步骤、顺序及技术要点。

塑料模具组装是指将模具的各个零部件按照一定的顺序和方法进行装配，使其成为一个完整的模具体系，以满足生产加工所需的形状、尺寸和精度要求。

下面将对塑料模具组装的基本步骤、顺序和技术要点进行详细的介绍。

一、基本步骤及顺序塑料模具组装的基本步骤包括零件准备、清洗及检查、安装预装部件、组装底模和上模、安装模芯和抽芯、安装导柱和塑料模具副模、调整模具间隙、检查调整装配精度、试模及模具调试等。

1.零件准备：根据设计要求，准备好各种规格的模具零部件，包括底模、上模、导柱、塑料模具副模、模芯、抽芯、顶出机构等。

2.清洗及检查：将所有的模具零件进行清洗，除去油污、尘土等杂质，并对零部件进行检查，确保其完整无损、不变形。

3.安装预装部件：根据模具设计要求，安装预装部件，如各种导柱套、顶销、顶针、顶套等。

4.组装底模和上模：首先安装底模，将模座安装在工作台面上，然后根据要求将底模芯安装在模座上，与底模进行配合，确保其位置准确；再将上模安装在底模上，并经过校正，确保底模和上模相互配合、垂直、平行等。

5.安装模芯和抽芯：根据模具设计要求，将模芯和抽芯安装在底模和上模中，确保其位置准确且灵活可动。

6.安装导柱和塑料模具副模：根据模具设计要求，将导柱和塑料模具副模安装在底模和上模中，确保导柱表面光滑、无损伤，并与底模和上模配合严密。

7.调整模具间隙：通过调整组装模具的底模和上模间隙，使其在运行时具有准确的位置互动和动态稳定性，确保成型件的尺寸和精度。

8.检查调整装配精度：对组装好的模具进行整体检查和调整，包括判明模具是否安装正确、各部件是否配合良好、需调整的位置是否准确等。

9.试模及模具调试：对组装好的模具进行试模，并进行模具调试，包括调整顶出机构、调整顶针、调整冷却系统等参数，确保模具能够正常运行并满足制作加工要求。

二、技术要点在进行塑料模具组装时，需要注意以下技术要点。

1.各零组件的配合精度要求高，必须保证零件加工精度，尤其是导向面的平行度和垂直度。

模具装配和拆装的知识要点引言模具装配和拆装是模具制造和维修领域中非常重要的一项工作。

正确进行模具的装配和拆装可以保证模具的正常运行和使用寿命，同时也提高了模具制造和维修的效率。

本文将从模具装配和拆装的步骤、注意事项等方面介绍模具装配和拆装的知识要点。

模具装配的步骤模具装配是将模具的各个零件组装在一起，形成一个完整的模具。

下面是模具装配的一般步骤：1.准备工作：熟悉模具的各个零件以及装配的顺序，准备必要的工具和设备。

2.清洁和检查：将模具零件清洗干净，并进行全面的检查，确保没有损坏或缺损的零件。

3.零件预配：根据装配顺序，将各个零件按照工艺要求进行预配，方便后续的装配操作。

4.零件装配：将各个零件按照预定的顺序和方法进行装配，确保零件之间的配合良好。

5.试装和调整：装配完成后，进行试装和调整，检查模具的工作性能和配合情况。

6.换模试模：对装配完成的模具进行换模试模，验证模具的使用效果和稳定性。

7.记录和整理：记录各个零件的装配情况和问题，整理装配过程中的工具和设备。

模具装配的注意事项在进行模具装配时，需要注意以下几个方面：1.仔细阅读装配图纸：在进行模具装配前，应详细阅读并理解装配图纸，了解各个零件的装配顺序和方法。

2.注意零件的配合关系：在装配过程中，应特别注意各个零件之间的配合关系，确保零件的配合良好，避免出现过紧或过松的情况。

3.使用适当的工具和设备：根据模具装配的要求，选择合适的工具和设备进行装配操作，避免使用过大或过小的工具导致零件的损坏。

4.保持清洁和整洁：在装配过程中，保持工作台面和零件的清洁和整洁，避免杂物或灰尘进入模具内部，影响模具的工作效果。

5.注意装配顺序：按照装配图纸上的顺序进行装配操作，避免错位或遗漏零件。

6.小心操作，防止损坏零件：在装配过程中，要小心操作，避免碰撞或过度力的施加，以防损坏零件。

7.保持沟通和合作：在模具装配中，多与其他工作人员进行沟通和合作，及时解决装配过程中的问题和困难。

教你模具装配的过程
模具装配的具体装配要求如下:
位置精度:动定模之间、上下模之间的位置精度。

运动精度:进料装置的送料精度，顶块与卸料装置。

配合精度:零件之间的配合间隙与过程度。

接触精度:弯曲模的上下成型表面的吻合一致性等。

标准件互换:紧固螺栓与定位销钉。

模具在注塑机上的安装尺寸须符合选用设备的要求。

模具装配过程流程图如下：
模具装配工艺过程示例。

精修定模->精修动模型芯及动模固定板型孔->导柱、导套孔->复钻各螺孔、销孔及推杆孔->动模型芯压入动模固定板->压入导柱导套->磨安装基面->复钻推板上的推杆及顶杆孔->将浇口套压入定模板->装配定模->装配动模->修正推杆、复位杆、顶杆长度->试模与调整
模具零件的精度影响了塑料产品的精度，决定着某项模具装配精度，这个精度问题我们将在以后讨论。

模具制定工艺规程的具体步骤装配工艺过程:压入导柱--装导套--压入导套--检验。

1)对零件图进行工艺分析电火花线切割加工型孔工艺过程:(1)毛坯准备(2)刨六面，将毛坯刨成六面体(3)磨上下平面及角尺面(4)钳工划线、并加工销孔和螺钉孔(5)去型孔内部废料(6)热处理(7)平磨上下两面和角尺面(8)电火花线切割加工型孔(9)将加工好的凹模进行稳定回火(10)钳工研磨销孔及凹模刃口，使使型孔达到规定的技术要求。

加工阶段划分:粗加工阶段、半精加工阶段、精加工、光整加工阶段。

/划分目的:保证加工质量、合理使用设备、便于安排热处理。

对刀点:当用夹具时常用与工件零点有固定联系尺寸的圆柱销等进行对刀，则用对刀点作起刀点。

定位:块规角尺定位法、十字划线定位法、定位板定位法。

19、记住数控程序常用的指令代码:G01G02G03G17~19G40~44G90~91万能夹具组成:正弦头、尾架、底座、十字托板(由一双相互垂直的精密丝杆螺母副组成)电极丝初始位置确定:目视法(基准面法、十字基准线法);电阻法。

D、量具的选择:单件小批量使用通用量具;大批使用量规和高生产率的专用检具。

35、电火花线切割机床组成:床身、坐标工作台、运丝机构、工作液循环系统、高频脉冲电源、数字程序控制系统。

10、零件的加工精度包括:尺寸精度、形状精度和位置精度。

1)对产品装配图和零件图的分析与工艺审查正弦精密平口钳:可用于加工平面、斜面、刚性较大的材料。

加工顺序的安排:先粗后精，先主后次，基准先行，先面后孔。

)3)工序卡片:工序加工过程所必须的工艺资料。

7)数值计算工艺方法:a、单电极平动加工法(先高效低损耗电规准进行粗加工--依次改变电规准，加大平动量--最后使用的电极加工规准小，损耗量小)。

正弦分中夹具主要组成部分:正弦头、尾架、底座。

B、夹具的选择:单件小批量生产应尽量选用通用夹具;大批量使用专用夹具。

34、线切割与成形加工相比的特点:a、不需要制专用电极，电极丝可反复使用，成本低。

模具装配工艺流程模具装配工艺流程模具装配是指将零件组装成完整的模具，并进行调试和测试，以确保其符合设计要求和生产需求。

下面将介绍一个典型的模具装配工艺流程。

首先，准备工作。

检查所有的模具零件，确保其数量和质量符合要求。

清洁所有的零件，并做好标记，以便在后续装配过程中进行识别和组装。

第二步，组装模具。

根据设计图纸和装配图纸，按照一定的顺序，将模具的零件进行组装。

通常情况下，会先将基座与底模进行组装，然后再组装上模芯和侧模。

在组装过程中，要注意零件的对位和定位，确保零件能够准确地组装在一起。

第三步，调试模具。

完成模具的组装后，需要进行调试。

首先，检查模具的功能和结构是否符合设计要求。

同时，检查模具的各部分是否能够灵活运动和协调工作。

如果发现问题，需要进行调整和修正，直到模具能够正常工作为止。

第四步，测试模具。

装配完成的模具需要进行测试，以确保其能够满足生产需求。

测试的方法可以包括干摩擦、湿摩擦、冲击等。

在测试过程中，需要对模具进行反复使用和检验，以确定其性能和耐久性。

第五步，优化模具。

根据测试结果和使用反馈，对模具进行优化和改进。

有时候，可能需要重新设计部分零件或者调整模具结构。

优化的目标是提高模具的工作效率和精度，降低其成本和维护难度。

第六步，记录和总结。

完成模具的装配和调试后，需要将整个过程进行记录和总结。

记录包括模具的装配步骤、调试过程和测试结果等。

总结的目的是提取经验和教训，为以后的模具装配工作提供参考和借鉴。

总结起来，模具装配工艺流程包括准备工作、组装模具、调试模具、测试模具、优化模具和记录总结。

通过这个流程，能够确保模具能够符合设计和生产要求，提高生产效率和产品质量。

模具装配工艺流程
《模具装配工艺流程》
模具装配工艺流程是指在模具制造过程中，将零件组装成完整的模具的一系列操作步骤。

模具的质量和性能直接影响到产品的质量和生产效率，所以模具装配工艺流程非常重要。

首先，模具装配工艺流程需要根据设计图纸进行布局，确保各个零部件的装配位置和顺序。

然后进行零部件的清洗和检查，确保零部件表面没有异物或瑕疵。

接下来是对零部件进行预组装，检查各部件的相互适配性和功能性。

如果有需要进行修磨或调整，就需要对零部件进行相关处理。

在零部件预组装完成后，就开始进行模具的总体组装。

首先确定模具的主体结构，进行稳固的固定和焊接，确保模具的整体刚性和稳定性。

然后进行零部件的精确装配，需要使用各种专业工具，确保每个零部件的位置和间隙都符合要求。

在安装过程中，需要经常检查和测试模具的结构和功能，确保模具的性能和精度满足要求。

最后，进行模具的调试和试验，测试模具的加工精度和性能。

如果发现问题，需要进行相应的调整和修正。

直到模具装配完毕，经过试验合格，才能正式投入使用。

模具装配工艺流程需要严格按照规定进行操作，确保模具质量和生产效率。

只有经过严格的装配工艺流程，才能保证模具的稳定性和寿命，从而保证产品质量和生产效率。
