冷冲压模具装配工艺规范

《冷冲压工艺与模具设计》课程实验指导书一模具安装与冲裁间隙实验二典型结构模具拆装三最小弯曲半径测定和弯曲件回弹四拉深变形金属流动实验五最小拉深系数测定及拉深件起皱、拉裂实验六模具装配及试模实验一模具安装与冲裁间隙实验一实验目的1．了解模具安装过程。

2．了解间隙大小、凸凹模刃口状态对冲裁件断面质量的影响。

3．了解间隙大小对冲裁件尺寸精度的影响。

二实验内容⒈ 在压力机上安装与调整模具，是一件很重要的工作，它直接影响到冲件质量和安全生产。

因此，安装和调整冲模不但要熟悉压力机和模具的结构性能，而且要严格执行安全操作制度。

冲模安装的一般注意事项有：检查压力机上的打料装置，将其暂时调整到最高位置，以免在调整压力机闭合高度时被压弯；检查模具的闭合高度与压力机的闭合高度是否合理；检查下模顶杆和上模打料杆是否符合压力机的打料装置的要求(大型压力机则应检查气垫装置)；模具安装前应将上下模板和滑块底面的油污揩拭干净，并检查有无遗物，防止影响正确安装和发生意外事故。

⒉ 冲裁间隙是指冲裁模中凸、凹模刃口尺寸的差值。

间隙值对冲裁件质量、冲裁力和模具寿命都有很大的影响，是冲裁工艺与冲裁模设计中的一个重要的工艺参数。

间隙大小合适，则可得到好的断面质量；同样，刃口锐利，也可得到好的断面质量；间隙大小合适，得到的冲裁件尺寸精度高，即零件的实际尺寸和冲模工作部分的尺寸之间的偏差小。

三实验用设备、工具和材料1．设备：25T曲柄冲床。

2．工具：冲裁模一套千分尺放大镜钢皮尺固定模具的工具等。

3．材料：A3钢板t＝3(mm)四实验步骤1．冲裁模的安装（１）根据冲模的闭合高度调整压力机滑块的高度，使滑块在下极点时其底平面与工作台面之间的距离大于冲模的闭合高度。

（２）先将滑块升到上极点，冲模放在压力机工作台面规定位置，再将滑块停在下极点，然后调节滑块的高度，使其底平面与上模座上平面接触。

带有模柄的冲模，应使模柄进入模柄孔，并通过滑块上的压块和螺钉将模柄固定住。

第五章模具装配工艺第一节装配尺寸链一、装配尺寸链的概念装配的精度要求，与影响该精度的尺寸构成的尺寸链，称为装配尺寸链。

如图5-1a所示，为落料冲模的工作部分，装配时，要求保证凸、凹模冲裁间隙。

Z/2 一-*工门a)图5-1凸、凹模的冲裁间隙根据相关尺寸绘出尺寸链图，如图5-1b所示。

二、用极值法解装配尺寸链与工艺尺寸链的极值解法相类似。

以图5-1所示落料冲模为例。

解：A1为增环，A2为减环计算封闭的基本尺寸m _ n -1 .A、= Z = A i-為A i二29.74「29 .64 二0.10 (mm )i =1 i +计算封闭环的上、下偏差m _ n」-ESA ESA i - ' El Aj = 0.024 -(-0.016 )= 0.04 (mm )i 亠i h +n」二ESA =0i h ""1求出冲裁间隙的尺寸及偏差为0.10 o"40mm，能满足Z min 二0.10mm , Z max =0.14 mm。

第二节装配方法及其应用范围一、互换装配法1•完全互换法(1)在装配时各配合零件不经修理、选择和调整即可达到装配的精度要求。

n」T\ T2 匚丄=、T ii 二(2)特点装配简单，对工人技术要求不高，装配质量稳定，易于流水作业，生产率高，产品维修方便；但其零件加工困难。

试用范围广。

2•不完全互换法按Tv二..'、T2确定装配尺寸链中各组成零件的尺寸公差，可使尺寸\ 7链政治中个组成环的公差增大，使产品加工容易和经济，但将有0.27%的零件不合格。

适用于成批和大量生产二、分组装配法1 •在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配时按组进行呼唤装配以达到装配精度的方法。

先将零件的制造公差扩大数倍，按经济精度进行加工，然后将加工出来的零件按扩大前的公差大小分组进行装配。

2 .特点1)每组配合尺寸的公差要相等，以保证分组后各组的配合精度和配合性质都能达到原来的设计要求。

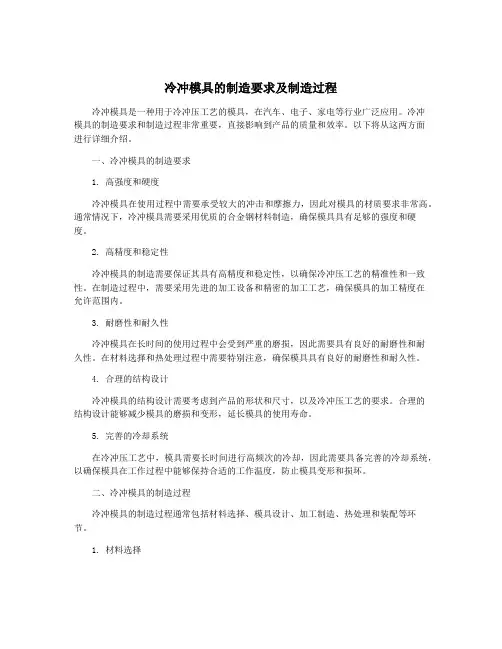

冷冲模具的制造要求及制造过程冷冲模具是一种用于冷冲压工艺的模具，在汽车、电子、家电等行业广泛应用。

冷冲模具的制造要求和制造过程非常重要，直接影响到产品的质量和效率。

以下将从这两方面进行详细介绍。

一、冷冲模具的制造要求1. 高强度和硬度冷冲模具在使用过程中需要承受较大的冲击和摩擦力，因此对模具的材质要求非常高。

通常情况下，冷冲模具需要采用优质的合金钢材料制造，确保模具具有足够的强度和硬度。

2. 高精度和稳定性冷冲模具的制造需要保证其具有高精度和稳定性，以确保冷冲压工艺的精准性和一致性。

在制造过程中，需要采用先进的加工设备和精密的加工工艺，确保模具的加工精度在允许范围内。

3. 耐磨性和耐久性冷冲模具在长时间的使用过程中会受到严重的磨损，因此需要具有良好的耐磨性和耐久性。

在材料选择和热处理过程中需要特别注意，确保模具具有良好的耐磨性和耐久性。

4. 合理的结构设计冷冲模具的结构设计需要考虑到产品的形状和尺寸，以及冷冲压工艺的要求。

合理的结构设计能够减少模具的磨损和变形，延长模具的使用寿命。

5. 完善的冷却系统在冷冲压工艺中，模具需要长时间进行高频次的冷却，因此需要具备完善的冷却系统，以确保模具在工作过程中能够保持合适的工作温度，防止模具变形和损坏。

二、冷冲模具的制造过程冷冲模具的制造过程通常包括材料选择、模具设计、加工制造、热处理和装配等环节。

1. 材料选择冷冲模具通常采用优质的合金钢材料制造，如Cr12MoV、Cr12和9SiCr等。

在材料选择时需要考虑模具的使用环境和工艺要求，选择合适的材料。

3. 加工制造在模具加工制造过程中，需要采用先进的加工设备和精密的加工工艺，确保模具的加工精度和表面质量。

通常情况下，需要采用CNC加工中心、线切割机等设备进行加工。

4. 热处理模具的热处理过程非常重要，可以有效提高模具的硬度、强度和耐磨性。

常用的热处理工艺包括淬火、回火、渗碳等，需要根据模具的材料和使用要求进行合理选择。

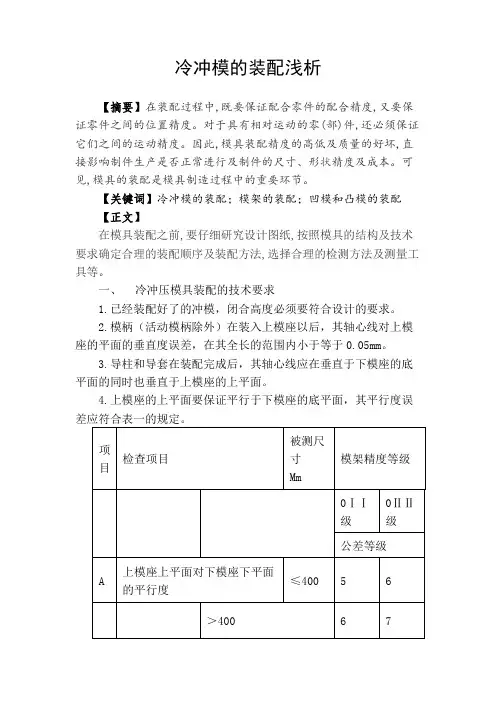

冷冲模的装配浅析【摘要】在装配过程中,既要保证配合零件的配合精度,又要保证零件之间的位置精度。

对于具有相对运动的零(部)件,还必须保证它们之间的运动精度。

因此,模具装配精度的高低及质量的好坏,直接影响制件生产是否正常进行及制件的尺寸、形状精度及成本。

可见,模具的装配是模具制造过程中的重要环节。

【关键词】冷冲模的装配；模架的装配；凹模和凸模的装配【正文】在模具装配之前,要仔细研究设计图纸,按照模具的结构及技术要求确定合理的装配顺序及装配方法,选择合理的检测方法及测量工具等。

一、冷冲压模具装配的技术要求1.已经装配好了的冲模，闭合高度必须要符合设计的要求。

2.模柄（活动模柄除外）在装入上模座以后，其轴心线对上模座的平面的垂直度误差，在其全长的范围内小于等于0.05mm。

3.导柱和导套在装配完成后，其轴心线应在垂直于下模座的底平面的同时也垂直于上模座的上平面。

4.上模座的上平面要保证平行于下模座的底平面，其平行度误差应符合表一的规定。

表一模架分级技术指标5.已经装配完成模架，其上模座在沿导柱进行上、下的移动时以保持平稳且没有阻滞现象出现为最佳。

6.装配完成后的导柱固定端面与下模座下平面保留1～2mm 距离，压入后牢固不松动。

7.凸、凹模的配合间隙要在符合设计要求的前提下沿整个刃口轮廓应均匀一致。

8.卸料及顶件装置活动灵活、正确，以保证出料孔的畅通，从而确保废料不会在冲模内被卡住。

模具要提前在模拟生产条件下进行试验，以保证冲出的制件符合设计要求。

二、模架的装配（一）模柄的装配模柄是中、小型冲压模具用来装夹模具与压力机滑块的连接件，它是装配在上模座板中，常用的模柄装配方式有：1.压入式模柄的装配它与上模座孔采用H7/m6过渡配合并加销钉（或螺钉）防止转动，装配完后将端面在平面磨床上磨平。

该模柄结构简单、安装方便、应用较广泛。

2.旋入式模柄的装配它通过螺纹直接旋入上模座板上而固定，用紧定螺钉防松，装卸方便，多用于一般冲模。

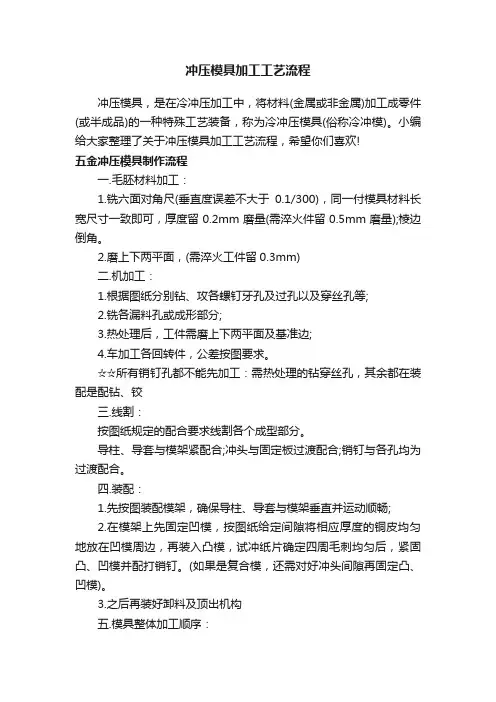

冲压模具加工工艺流程冲压模具，是在冷冲压加工中，将材料(金属或非金属)加工成零件(或半成品)的一种特殊工艺装备，称为冷冲压模具(俗称冷冲模)。

小编给大家整理了关于冲压模具加工工艺流程，希望你们喜欢!五金冲压模具制作流程一.毛胚材料加工：1.铣六面对角尺(垂直度误差不大于0.1/300)，同一付模具材料长宽尺寸一致即可，厚度留0.2mm磨量(需淬火件留0.5mm磨量);棱边倒角。

2.磨上下两平面，(需淬火工件留0.3mm)二.机加工：1.根据图纸分别钻、攻各螺钉牙孔及过孔以及穿丝孔等;2.铣各漏料孔或成形部分;3.热处理后，工件需磨上下两平面及基准边;4.车加工各回转件，公差按图要求。

☆☆所有销钉孔都不能先加工：需热处理的钻穿丝孔，其余都在装配是配钻、铰三.线割：按图纸规定的配合要求线割各个成型部分。

导柱、导套与模架紧配合;冲头与固定板过渡配合;销钉与各孔均为过渡配合。

四.装配：1.先按图装配模架，确保导柱、导套与模架垂直并运动顺畅;2.在模架上先固定凹模，按图纸给定间隙将相应厚度的铜皮均匀地放在凹模周边，再装入凸模，试冲纸片确定四周毛刺均匀后，紧固凸、凹模并配打销钉。

(如果是复合模，还需对好冲头间隙再固定凸、凹模)。

3.之后再装好卸料及顶出机构五.模具整体加工顺序：1.优先加工需要热处理的工件2.其次加工.需要线切割的工件3.然后加工模架部件即上托和底座4.再后加工其它部件。

5.装配、试模冲压模具的分类根据工艺性质分类a.冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。

如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

b.弯曲模使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形，从而获得一定角度和形状的工件的模具。

c.拉深模是把板料毛坯制成开口空心件，或使空心件进一步改变形状和尺寸的模具。

d.成形模是将毛坯或半成品工件按图凸、凹模的形状直接复制成形，而材料本身仅产生局部塑性变形的模具。

如胀形模、缩口模、扩口模、起伏成形模、翻边模、整形模等。

冷冲压工艺及模具设计《冷冲压工艺及模具设计》姓名：黄虹班级：机制学校：江西农业大学093目录前言课程设计指导书设计说明书第一部分、零件的工艺分析第二部分、模具类型的确定第三部分、冲裁模间隙第四部分、零件的工艺计算一、排样与搭边二、冲压力的计算三、计算压力中心四、凸、凹模刃口尺寸计算第五部分、冲压模结构设计计算第六部分、压力机的选择与校核第七部分、模具主要零件加工工艺规程的编制总结参考文献前言冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

冲压通常是在常温下对材料进行变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。

冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程。

冲压所使用的模具称为冲压模具，简称冲模。

冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。

冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。

冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。

由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。

概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。

上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。

在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。

这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合-级进和复合-级进三种组合方式。

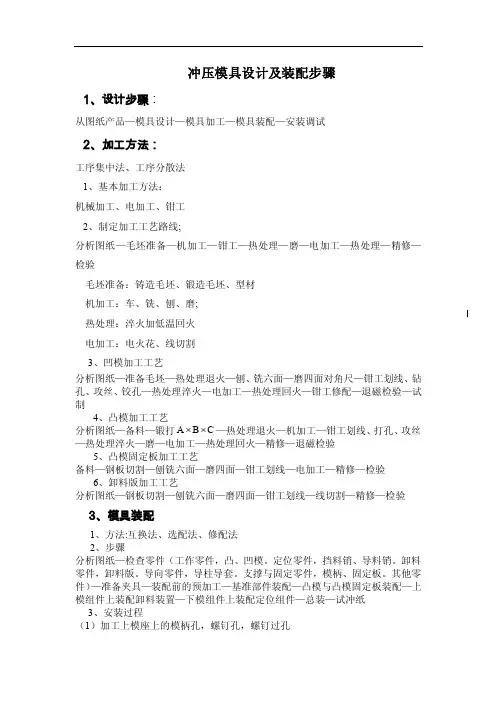

冲压模具设计及装配步骤1、设计步骤：从图纸产品—模具设计—模具加工—模具装配—安装调试2、加工方法：工序集中法、工序分散法1、基本加工方法：机械加工、电加工、钳工2、制定加工工艺路线;分析图纸—毛坯准备—机加工—钳工—热处理—磨—电加工—热处理—精修—检验毛坯准备：铸造毛坯、锻造毛坯、型材机加工：车、铣、刨、磨;热处理：淬火加低温回火电加工：电火花、线切割3、凹模加工工艺分析图纸—准备毛坯—热处理退火—刨、铣六面—磨四面对角尺—钳工划线、钻孔、攻丝、铰孔—热处理淬火—电加工—热处理回火—钳工修配—退磁检验—试制4、凸模加工工艺分析图纸—备料—锻打C B A ⨯⨯—热处理退火—机加工—钳工划线、打孔、攻丝—热处理淬火—磨—电加工—热处理回火—精修—退磁检验5、凸模固定板加工工艺备料—钢板切割—刨铣六面—磨四面—钳工划线—电加工—精修—检验6、卸料版加工工艺分析图纸—钢板切割—刨铣六面—磨四面—钳工划线—线切割—精修—检验3、模具装配1、方法:互换法、选配法、修配法2、步骤分析图纸—检查零件（工作零件，凸、凹模。

定位零件，挡料销、导料销。

卸料零件，卸料版。

导向零件，导柱导套。

支撑与固定零件，模柄、固定板。

其他零件）—准备夹具—装配前的预加工—基准部件装配—凸模与凸模固定板装配—上模组件上装配卸料装置—下模组件上装配定位组件—总装—试冲纸3、安装过程（1）加工上模座上的模柄孔，螺钉孔，螺钉过孔（2）将装配好的下模座组件放在工作台上（3）按尺寸要求放上等高垫块（4）将组装好的凸模固定板放在等高垫块上（5）调整凸凹模间隙（6）放上垫板（7）放上模座并活动上模座，使导柱导套活动自如（8）检查凸凹模之间的间隙（9）拧紧螺钉销钉（10）将上模拿下，以凸模固定板上的销钉作为模板配，铰模座上的销钉孔（11）松开螺丝装入模柄4、安装调试1、安装总体步骤（1）准备工作（模具、材料、工具、夹具）（2）压力机准备（工作干净、设备检查）（3）将下模座放入压力机工作台大致位置，漏料孔对准，将上模合模（4）将压板螺丝套入下模座，预紧螺丝（5）松开滑块，上模柄并压紧模柄（6）手动飞轮使滑块下移，模柄对准模柄孔。

冷冲压工艺及模具设计教案课题成型零件的结识一、冲压变形特点课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程及内容-11．教学引入（约5min）从生活中的冲压件开始将学生带入冲压的世界【表达方式】展示图片，配合讲解2．冲压的概念、特点及应用（约15min）【重要内容】冷冲压概念；冷冲压定义；冷冲压生产优点；冷冲压缺陷；冷冲压合用场合。

【教学示例】展示冲压生产场景图片，展示冲压件，平常用品和高科技产品3．冷冲压的现状和发展动向(约22min)【重要内容】1)、冲压工艺方面：冷挤压精密冲裁超塑性成形法2)、冲模方面3)、冲压设备和冲压自动化方面【教学示例】图片展示各类发展方向与先进制造设备4．冷冲压基本工序分类（约25min）【重要内容】1) 按变形性质分：可分为分离工序和成形工序2) 按基本变形方式分：可分为冲裁、弯曲、拉深、成形、立体压制3) 按工序组合形式分类：单一工序；组合工序。
