设计题目——油田抽油机1. 机器的用途及功能要求抽油机是一种采油机械，主要用于当油井不能自喷或自喷能力不能满足采油需要时，从地下抽取石油。
图1是游梁式抽油机的工作原理图。
工作时，抽油机的执行机构通过钢丝绳牵引抽油杆，带动活塞上、下往复运动。
当活塞上移（上冲程）时，抽油泵泵体下部形成负压，使得排出阀关闭，吸入阀打开，油液被吸入泵体内；当活塞下移（下冲程）时，泵体下部压力增大，使得吸入阀关闭，排出阀打开，泵体内的石油被压入活塞体内。
在活塞不断往复运动的过程中，油液从活塞体内进入抽油泵上部的油管，最后从井口排入集油管线（图1a）。
抽油机在一个运动循环中所受的生产阻力变化很大。
在上冲程中，生产阻力不仅包括抽油杆和活塞以上环形液柱的重量，而且还包括抽油杆和环形液柱的惯性动载荷（悬点E承受了最大载荷）；而在下冲程时，抽油杆在其自重作用下克服浮力下行，生产阻力为零。
此外，执行机构的总惯性力和总惯性力矩也不平衡。
这些因素使抽油机在工作过程中产生有害振动，同时造成其速度波动，影响抽油杆和抽油泵的正常工作，影响抽油机的工作寿命。
因此，必须对抽油机进行动平衡。
2. 设计要求和原始数据设计以电动机为原动机的抽油机。
⑴ 抽油机结构简单，加工容易，便于维护，受力好，效率高，执行机构的许用压力角[α]≤40°；⑵ 执行机构具有急回性能，行程速比系数1＜k≤1.15；⑶ 抽油杆的冲程长度可调；⑷ 采用曲柄平衡方式对抽油机进行动平衡，平衡重G 作用于B点（图1b）；3. 设计内容⑴ 确定总体设计方案，包括传动系统中各传动的类型、传动路线、总传动比和传动比分配；⑵ 选择执行机构的型式，确定各构件尺寸，计算机构自由度；⑶ 用电算法作执行机构的运动分析，求出在一个运动循环中，步长为π/36弧度的抽油杆的位置、速度和加速度，以及抽油杆在一个运动循环中的平均速度Vm、最大速度Vmax、最小速度Vmin和速度不均匀系数δv（此处所说速度均指速度的大小）；⑷ 求出原动机所需工作功率Pd，选择电动机；⑸ 对传动系统中各级传动进行工作能力计算；⑹ 进行减速器的结构设计。
成人高等教育毕业设计（论文）题目抽油机机械系统设计分析及结构设计学生联系电话指导教师教学站点专业完成日期成人高等教育毕业设计（论文）任务书论文题目抽油机机械系统设计分析及结构设计学生姓名袁北林教学站西安联合学院专业班级机电专1028121（联合）内容与要求1、坚持理论联系实际2、立论要科学，观点要创新3、论据要翔实，论证要充分4、字数不低于8000字设计（论文）起止时间2011年5月1日至2011年6月20日指导教师签名学生签名成人高等教育专科毕业设计（论文）审查意见表学生姓名黄天佑教学站点西安联合学院专业、班级机电专1028121（联合）论文题目抽油机机械系统设计分析及结构设计序号评审项目指标分值评分1 工作态度对待工作严肃认真，学习态度端正。
2 2能够正确处理工学矛盾，按照要求按时完成各阶段工作任务。
2 1.52 工作能力与水平能够综合和正确利用各种途径收集信息，获取新知识。
1 1能够应用基础理论与专业知识，独立分析和解决实际问题。
1 0.5毕业设计（论文）所得结论具有应用或参考价值。
1 1基本具备独立从事本专业工作的能力。
1 13 论文质量论文条理清晰，结构严谨；文笔流畅，语言通顺。
2 1.5 方法科学、论证充分；专业名词术语使用准确。
2 1.5 设计类计算正确，工艺可行，设计图纸质量高，标准使用规范。
4 工作量论文正文字数达到8000及以上。
不足8000字的，每少500字扣2分。
8 85 论文格式论文正文字体字号使用正确，图表标注规范。
3 2 论文排版、打印、装订符合《西安石油大学继续教育学院毕业设计（论文）撰写规范》的要求。
6 56 创新工作中有创新意识；对前人工作有改进、突破，或有独特见解。
1 1 是否同意参加评阅（填写同意或者不同意）: 同意总分30 26说明有下列情况之一的毕业设计（论文）不得参加评阅：1、毕业设计（论文）选题或内容与所学专业不相符的；2、毕业设计（论文）因1/2以上内容与他人论文或文献资料相同，被认定为雷同的；3、正文字数不足6000字的。
机械原理机械设计课程设计计算说明书设计题目油田抽油机目录一、设计题目 (1)二、系统总体方案的确 (1)三、设计原始数据 (2)四、电动机的选择 (3)五、传动比的分配 (4)六、执行机构尺寸计算 (5)七、机构运动分析 (6)八、V带设计 (15)九、传动装置的运动和动力参数 (17)十、齿轮的传动计算 (18)十一、减速器机体的尺寸设计 (31)十二、轴的设计 (32)十三、键的选择及强度较核 (33)十四、轴承寿命计算及静强度 (35)十五、轴的强度较核 (37)十六、参考文献 (41)计算及说明主要结果一、设计题目：油田抽油机二、系统总体方案的确定：系统总体方案：电动机→传动系统→执行机构；初选三种传动方案，如下：(a)二级圆柱齿轮传动(b)为涡轮涡杆减速器(c)为二级圆柱圆锥减速器系统方案总体评价：（b）方案为整体布局最小，传动平稳，而且可以实现m c R 35604.1)2sin(sin ==ψθ，其中m c 5.1=； θsin 221R L C C =R L C AC L C C AC 2sin sin 21121==∠θR C AC L AC 2sin 222=∠其中，由于032][=α，则：02133775.242][=-=∠ψαA C C002173917.148)2][(180=-+-=∠ψαθC AC⎩⎨⎧==+==-1052667.11176882.121AC AC L a b L a b 解得：m a 1437893.0=，m b 2614775.1=；m b a c c b a d 410937.1]sin[)(2)(22=+-++=α七、 机构运动分析：1.数学模型 如图所示，取以A 点为原点、x 轴与AD 线一致的直角坐标系，标出向量和转角，由封闭向量多边形ABCD 可得1.35604R m =01224.33775C C A ∠=012148.73917AC C ∠=m a 1437893.0= m b 2614775.1=1.410937d m =122()()(/2)22122''"i i i AB BC BC l e l e l e ϕπϕπϕπϕϕϕ+++++33()(/2)233'"i i DC DC l e l e ϕπϕπϕϕ++=+实部和虚部分别相等可得22112222'cos 'cos "sin AB BC BC l l l ϕϕϕϕϕϕ++ 23333'cos "sin DC DC l l ϕϕϕϕ=+22112222'sin 'sin "cos AB BC BC l l l ϕϕϕϕϕϕ--+ 23333'sin "cos DC DC l l ϕϕϕϕ=-+解得2221122332332'cos()''cos()"sin AB BC DC DC l l l l ϕϕϕϕϕϕϕϕϕϕ-+--=-（）222113232332'cos()'cos()'2"sin()AB BC DC BC l l l l ϕϕϕϕϕϕϕϕϕϕ-+--=-2.框图设计3.程序和计算结果Visual C++ 程序#include "stdio.h"332.3697410231.481.044P d C mm n ≥==Ⅱ332.264171.06 1.069843.421.894P d C mm n ≥=⨯=Ⅲ 中间轴各轴段设计：1.各段轴的直径轴段1为轴承径，其直径应符合轴承内径标准，且31.4d mm ≥Ⅱ，由此选定35d mm =1。
第一章绪论1.1 选题的目的和意义随着油田的开发，我国大多数油田已进入开发的后期，逐渐丧失自喷能力，需要从自喷转向机采，而目前，我国开采石油耗电指标与国外先进水平相比，还有很大差距，我国抽油机的运行效率特别低，平均效率仅为25.96%，而国外平均水平为 30.05%，年节能潜力可达几十亿千瓦时,尽管研制和应用了一些节能抽油机，但是由于使用数量不多，其总耗电量还是很大的，近年来，我国研制的新型抽油机，几乎都具有高效节能特点，目前，在用的抽油机系统效率一般在20%~30%之间，因此，开展新型抽油机，替换常规机型是大势所趋，随着油田的不断开发，地层能量逐渐消耗，为了保证原油的稳产、高产，机械采油己经成为广泛采用的一种方法。
我国有机采油井 5 万多口，占油井总数的80%左右，抽油机井的耗电量占总耗电量的四分之一，由于抽油机井的系统效率较低，大量的能量(70%以上)在传递过程中损失掉，如果将抽油机井的系统效率提高 5%，年节电 20×10e8 千瓦时，这不仅可节约大量资金，而且，还可以缓解油田电力紧张状况。
当今世界，资源日益匮乏，“节能减排”已成为已成为一个不可忽视的方面，也是为了人类的继续生存而思考的，“节能减排”将成为永远不变的一个主题。
而我国广泛使用的游梁式抽油机虽然结构简单、操作方便和可靠耐用，但机械效率和采油综合效率低、平衡度差、耗电量过高、机体过重和冲程的长度受到限制等不易克服的缺点。
1.2 链条式抽油机的发展现状抽油机的产生和使用已有一百多年的历史。
应用最多，使用最广的属游梁式抽油机。
目前在世界产油国仍在大量使用。
美国拥有40万台，我国拥有近三万台，一百多年来，游梁式抽油机的结构和原理没有实质性的变化。
我国抽油机制造业已有50年的历史，经过进口修配、仿制试制、设计研制三个阶段。
近几年我国的链条式抽油机发展比较快，但游梁式抽油机还占有主要地位，根据国情，我国现在应该改造优良式抽油机，研发新型节能抽油机。

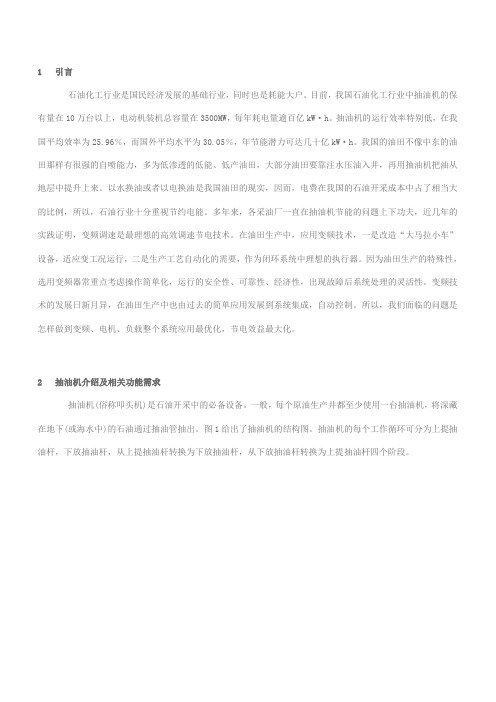

1 引言石油化工行业是国民经济发展的基础行业，同时也是耗能大户。
目前，我国石油化工行业中抽油机的保有量在10万台以上，电动机装机总容量在3500MW，每年耗电量逾百亿kW·h。
抽油机的运行效率特别低，在我国平均效率为25.96％，而国外平均水平为30.05％，年节能潜力可达几十亿kW·h。
我国的油田不像中东的油田那样有很强的自喷能力，多为低渗透的低能、低产油田，大部分油田要靠注水压油入井，再用抽油机把油从地层中提升上来。
以水换油或者以电换油是我国油田的现实，因而，电费在我国的石油开采成本中占了相当大的比例，所以，石油行业十分重视节约电能。
多年来，各采油厂一直在抽油机节能的问题上下功夫，近几年的实践证明，变频调速是最理想的高效调速节电技术。
在油田生产中，应用变频技术，一是改造“大马拉小车”设备，适应变工况运行，二是生产工艺自动化的需要，作为闭环系统中理想的执行器。
因为油田生产的特殊性，选用变频器常重点考虑操作简单化，运行的安全性、可靠性、经济性，出现故障后系统处理的灵活性。
变频技术的发展日新月异，在油田生产中也由过去的简单应用发展到系统集成，自动控制。
所以，我们面临的问题是怎样做到变频、电机、负载整个系统应用最优化，节电效益最大化。
2 抽油机介绍及相关功能需求抽油机(俗称叩头机)是石油开采中的必备设备。
一般，每个原油生产井都至少使用一台抽油机，将深藏在地下(或海水中)的石油通过抽油管抽出。
图1给出了抽油机的结构图。
抽油机的每个工作循环可分为上提抽油杆，下放抽油杆，从上提抽油杆转换为下放抽油杆，从下放抽油杆转换为上提抽油杆四个阶段。
图1 抽油机结构图图1中: 1—底座; 2—支架;3—悬绳器; 4—驴头;5—游梁; 6—横梁轴承座;7—横梁; 8—连杆;9—曲柄销装置; 10—曲柄装置;11—减速器; 12—刹车保险装置;13—刹车装置;14—电动机;15—配电箱。
抽油机的负荷电流曲线如图2所示。
1绪论1.1 研究意义游梁式抽油机是国内外石油工业的传统采油方式之一，在我国石油开采中有杆抽油系统一直占主导地位。
在我国各油田中，大约80%以上的油井采用有杆抽油系统。
游梁式抽油机以其结构简单、制造容易、可靠性高、耐久性好、维修方便、适应现场工况等优点，在采油机械中占有举足轻重的地位。
但游梁式抽油机也存在很多缺点，如系统的效率低、能耗大、抽油时间以及平衡性能差等。
其中，游梁式抽油机的主要问题是能耗大，效率低。
我国油田在用的常规型游梁式抽油机系统效率较低，其平均系统效率仅有16%～23%。
因此，有杆抽油系统的节能问题已成为国内外研究者关注的热点和重点，油田推广应用各种节能型抽油机、电机及电控箱，虽然这些节能产品的使用提高了抽油机井系统效率，但也随之产生一些问题，如它们能否组合使用,组合使用后的节能效果是否是单个节能产品节能效果的算术叠加等。
因此，研究游梁式抽油机连杆机构尺度优化及结构设计问题具有非常重要的经济效益和社会意义。
游梁式抽油机是一种变形的四杆机构，它是以游梁支点和曲轴中心连线做固定杆，以曲柄、连杆和游梁后臂为3个活动件的曲柄连杆机构，该连杆机构各杆件尺寸的不同组合将会直接影响抽油机的动力性能，我们将就此连杆机构的尺度综合问题展开谈论，在其他设计参数一定的情况下，通过优选杆长组合来讨论抽油机的重要质量指标——悬点加速度的变化情况，从而进一步判断抽油机的性能优劣。
1.2 国内外抽油机现状、发展方向及节能技术1.2.1 抽油机主要存在的问题游梁式抽油机—有杆抽油泵系统的总效率在国内一般地区评价只有12%到23%。
先进地区至今不到30%。
美国的常规抽油机系统效率较高，但也仅有46%。
系统效率低下，能耗大，耗电就多，以此，节能成为有杆抽油系统的一个急需解决的问题。
此外，随着老油田油井的注水开发，油田已经开始进入高含水采油期。
不断提高产液量，以液保油，这是注水开采油田保证原油稳产的必要趋势。
这种开采特点要求抽油机的冲程越长越好，使得在役的常规型游梁式抽油机型偏小，在一定程度上已经不能满足长冲程、低冲次生产的要求。

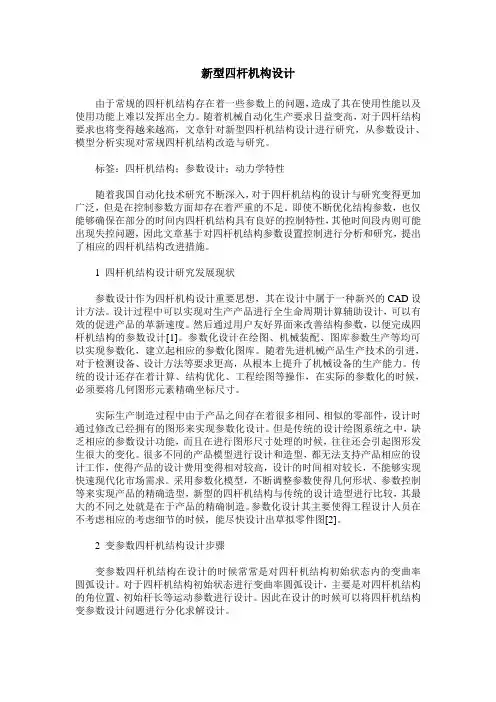

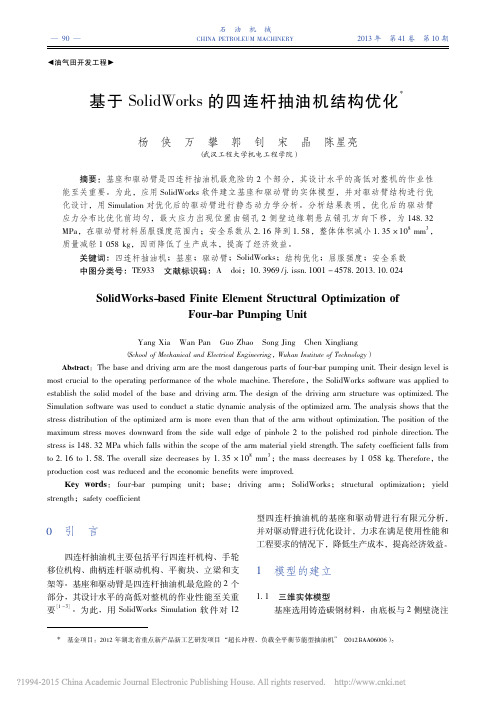

新型四杆机构设计由于常规的四杆机结构存在着一些参数上的问题，造成了其在使用性能以及使用功能上难以发挥出全力。
