第三章 平面四杆机构的设计§3—1 平面连杆机构的特点、类型及应用1.1 概 述连杆机构：各构件之间用低副和刚性构件连接起来实行运动传递的机构。

如图2-1 分为平面连杆机构和空间连杆机构 。

连杆机构由连架杆，连杆和机架组成。

平面连杆机构的特点：1.2平面连杆机构的基本类型和结构特点：由于连杆机构的构件一般呈杆状，也以其构件的数量称为多杆机构。

平面杆机构是最基本最常用的连杆机构。

1．2．1 平面连杆机构的基本类型：1) 曲柄摇杆机构 2）双曲柄机构 3）双摇杆机构 1．2．2 平面连杆机构演化 1) 转动副转化为移动副 2）取不同的构件为机架 3）变换构件的形态 4）扩大转动副的尺寸§3—2 平面连杆机构的运动特性2.1平面连杆机构的运动特性：（1Grashoff 定理（简称曲柄存在条件）：如图示a + d ≤b + cb ≤ d – a +c c ≤d – a + b a ≤ c a + b ≤ c + da ≤b a +c ≤ b +d a ≤ d a + d ≤ b + c在全铰链四杆机构中，如果最短杆与最长杆杆长之和小于或等于其余两杆杆长之和，则必然存在作整周转动的构件。

若不满足上述条件，即最短杆与最长杆杆长之和大于其余两杆杆长之和，则不存在作整周转动的构件。

（2）四杆机构从动件的急回特性：如图示四杆机构从动件的回程所用时间小于工作行程所用的时间，称为该机构急回特性。

急回特性用行程速比系数K 表示。

212112ϕϕ===t t v v K极位夹角θ—— 从动摇杆位于两极限位置时，原动件两位置所夹锐角。

θ越大，K 越大，急回特性越明显。

§3—3 平面连杆机构的传力特性3．1． 传动角与压力角：如图示在机构处于某一定位置时，从动件上作用力与作用点绝对速度方向所夹的锐角 α 称为压力角。

压力角的余角 γ（ γ = 90°— α） 作为机构的传力特性参数，故称为传动角。

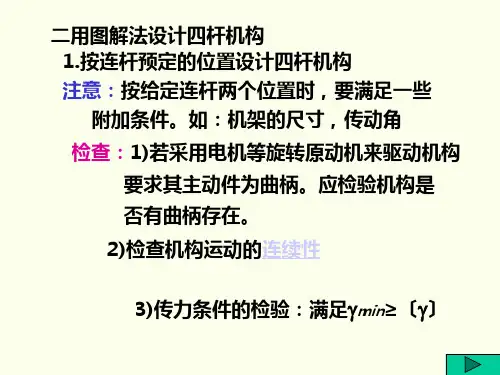

图解法设计平面四杆机构3.4 图解法设计平面四杆机构3.4.1按连杆位置设计四杆机构1.给定连杆的三个位置给定连杆的三个位置设计四杆机构时，往往是已知连杆B C的长度L B C和连杆的三个位置B1C1和B2C2和B3C3时，怎样设计四杆机构呐？图解过程。

2.给定连杆的两个位置给定连杆的两个位置B1C1和B2C2时与给定连杆的三个位置相似，设计四杆机构图解过程如下。

①选定长度比例尺绘出连杆的两个位置B1C1、B2C2。

②连接B1B2、C1C2，分别作线段B1B2和C1C2的垂直平分线B12和C12，分别在B12和C12上任意取A，D两点，A，D两点即是两个连架杆的固定铰链中心。

连接A B1、C1D、B1C1、A D，A B1C1D 即为所求的四杆机构。

③测量A B1、C1D、A D计算l A B、L C D L A D的长度,由于A点可任意选取，所以有无穷解。

在实际设计中可根据其他辅助条件，例如限制最小传动角或者A、D的安装位置来确定铰链A、D的安装位置。

例设计一振实造型机的反转机构，要求反转台8位于位置Ⅰ（实线位置）时，在砂箱7内填砂造型振实，反转台8反转至位置Ⅱ（虚线线位置）时起模，已知连杆B C长0.5m和两个位置B1C1、B2C2.。

要求固定铰链中心A、D在同一水平线上并且A D=B C。

自己可以试着在纸上按比例作出图形，再求出各杆长度。

若想对答案请点击例题祥解3.4.2 按行程速度变化系数设计四杆机构1.设计曲柄摇杆机构按行程速度变化系数K设计曲柄摇杆机构往往是已知曲柄机构摇杆L3的长度及摇杆摆角ψ和速度变化系数K。

怎样用作图法设计曲柄摇杆机构？2.设计曲柄摆动导杆机构已知机架长度l4和速度变化系数K，设计曲柄导杆机构。

①求出极位夹角②根据导杆摆角ψ等于曲柄极位夹角θ，任选一点C后可找出导杆两极限C m、C n。

③作∠M C N的角评分线，取C A＝，得到A点，过A点作C m和C n的垂线B1和B2两点，A B1（或A B2）即为曲柄。
