贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。
贝雷⽚贝雷架图⽚规格尺⼨及构件表贝雷⽚（贝雷架）图⽚、规格尺⼨及构件表“贝雷⽚”⼜称贝雷架，贝雷梁或桁架，最先在⼆战时由⼀名英国⼯程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可⽤于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷⽚具有结构简单、运输⽅便、架设快捷、载重量⼤、互换性好、适应性强的特点。
“ 321 ”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制⽽成的快速组装桥梁，于1965年定型⽣产，在我国得到了很⼤发展，⼴泛应⽤于国防、战备、交通⼯程、市政⽔利⼯程，是我国应⽤⼴泛的组装式桥梁。
具有结构简单、运输⽅便、架设快捷、载重量⼤、互换性好、适应性强的特点。
“ HD200 ”型装配式公路钢桥增加了桁架⾼度，提⾼了承载能⼒，增强了稳定性能，增加了疲劳寿命，提⾼了可靠度。
与321型钢桥相⽐，在相同组合情况下，强度提⾼了33%，刚度提⾼了2.3倍。
适⽤范围单车道桥⾯净宽4.2M，组合跨径9.14-76.2m，双车道桥⾯净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进⼝与国产两种规格，国产贝雷梁其桁节⽤16锰钢，销⼦采⽤铬锰钛钢，插销⽤弹簧钢制造，焊条⽤T505X型，桥⾯板和护轮⽊⽤松⽊或杉⽊。
材料的容许应⼒按基本应⼒提⾼30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采⽤的容许应⼒如下：⽊料--顺⽊纹弯应⼒、压应⼒及承压应⼒为16.2MPa ;受弯时顺⽊纹剪应⼒为2.7MPa。
弹性模量E= 98.5 X 105MPa钢料⼀16锰钢拉应⼒、压应⼒及弯应⼒为1.3 X 21=0273MPa ;剪应⼒为1.3 X 166208MPa。
30铬锰钛拉应⼒、压应⼒及弯应⼒为0.85 X 13阳1105MPa ;剪应⼒为0.45 X 130€585MPa。
现有进⼝贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应⼒按0.7 X 35丰245MPa考虑，销⼦容许应⼒可考虑与国产销⼦⼀样。
贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。
贝雷梁桁架单元结构与基本尺寸如图6和图7，构件断面图特性见表1。
表1 标准桁架构件断面图特性
标准桁架容许力如下：
桁架弦杆容许轴向压力：508kN；
桁架弦杆容许轴向拉力：662kN；
桁架竖腹杆容许轴向压力：191kN；
桁架斜腹杆容许轴向压力：149kN；
桁架容许弯矩：711kN-m；
桁架容许剪力：210kN。
主要材料性能：
①结构材料Q235
屈服强度：σs=235 MPa
抗拉、抗压和抗弯强度：[σ]=157MPa
抗剪强度：[τ]=90MPa
②材料Q345
屈服强度：σs=345 Mpa
抗拉、抗压和抗弯强度：[σ] =230MPa
抗剪强度：[τ]=133MPa
③钢材的物理性能指标
弹性模量E=2.06×105 MPa
剪切模量G=0.81×105 MPa
质量密度ρ=7850kg/m3
④16锰钢拉应力、压应力及弯应力为1.3×210＝273 MPa；剪应力为1.3×160＝208 MPa。
图6 桁架单元结构图
图7 桁架单元轮廓图。

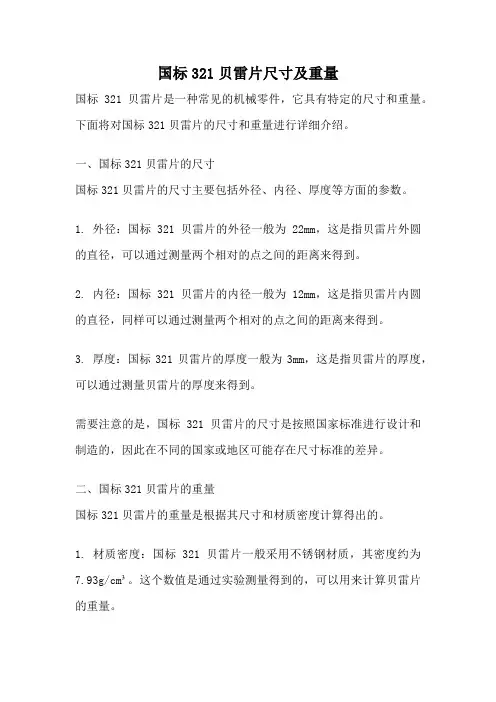

国标321贝雷片尺寸及重量国标321贝雷片是一种常见的机械零件，它具有特定的尺寸和重量。
