贝雷梁拼装结构力学参数贝雷梁现有进口与国产两种规格,国产贝雷梁其桁节用16锰钢,销子采用铬锰钛钢,插销用弹簧钢制造,焊条用T505X型,桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%,个别钢质杆件超过上述规定时,不得超过其屈服点的85%,设计时采用的容许应力如下:木料——顺木纹弯应力、压应力及承压应力为16.2MPa;受弯时顺木纹剪应力为2.7 MPa。
弹性模量E=98.5×105MPa。
钢料——16锰钢拉应力、压应力及弯应力为1.3×210=273 MPa;剪应力为1.3×160=208 MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300=1105 MPa;剪应力为0.45×1300=585 MPa。
现有进口贝雷梁多系20世纪40年代的产品,材料屈服点强度为351 MPa,其容许应力按0.7×351=245 MPa考虑,销子容许应力可考虑与国产销子一样。
构件重量如下表(单位:kg):其它构件容许荷载如下:进口贝雷梁的桁架销子双剪状态容许剪力550KN;弦杆螺栓容许剪力150KN,容许拉力80KN;摆动滚子最大容许荷载210KN。
国产贝雷梁的栓滚最大容许荷载250KN,平滚每一滚子最大荷载60KN;其余可参考进口贝雷的数值。
桁架片力学性质见下表:另有计算简化成单杆系可采用:I x=685.12×10-8m4,y=0.0028m,截面积A=146.45×10-4m。
拼装钢桥梁几何特性表:桁架容许内力表:注:1、进口贝雷截面面积等是按4ft槽钢查国外钢结构资料得出;2、进口贝雷桁片惯矩(英制单位)转引自“贝雷桁片手册”(载1964年公路设计资料第五期),其桁片断面率系由惯矩计算得出;3、国产与进口桁片容许弯矩系单排单层的数值,各由其容许应力计算得出。
如规定的容许应力与前述不同,应另行计算;4、三排单层贝雷的容许弯矩可按单排单层的乘以3再乘以不均匀系数0.9;双排双层的可按单排单层的乘以4再乘0.9;三排双层的可按单排单层的乘以8再乘0.8;5、表列国产贝雷的力学性质未计入加强弦杆。
贝雷片力学参数
贝雷架可以是国产或进口,国产贝雷架也称为321钢桥,其基本组成单元是贝雷片,见图 1 。
贝雷片由上下弦杆、竖杆及斜杆焊接而成,上下弦杆分别为双[10槽钢,斜杆和竖杆为I8工字钢,桁架构件材料为16Mn,每片桁架重2.7kN,单位长重量为0.9kN/m。
上下弦杆的一端为阴头,另一端为阳头,统称为接头,见图2;阴阳头都有销栓孔,两节贝雷片连接时,将一节的阳头插入另一节的阴头内,对准销子孔,插上销子即可。
上、下弦杆内有螺栓孔,通过螺栓来拼组加强弦杆或双层贝雷片,图3为加强弦杆的螺栓图。
(a) (b)
图 1 贝雷片构造(尺寸单位:mm),(a)贝雷片三维图,(b) 贝雷片三视图
图2 接头
图3 加强弦杆螺栓(单位:mm)
贝雷片的基本力学特性见表1、2。
表1 贝雷梁单元杆件力学性能
表2 材料、屈服强度及容许应力(MPa)
表3 相当梁模型时贝雷架几何特性
表4 相当梁模型时贝雷架容许内力表。
贝雷片力学参数
贝雷架可以是国产或进口,国产贝雷架也称为321钢桥,其基本组成单元是贝雷片,见图 1 。
贝雷片由上下弦杆、竖杆及斜杆焊接而成,上下弦杆分别为双[10槽钢,斜杆和竖杆为I8工字钢,桁架构件材料为16Mn,每片桁架重2.7kN,单位长重量为0.9kN/m。
上下弦杆的一端为阴头,另一端为阳头,统称为接头,见图2;阴阳头都有销栓孔,两节贝雷片连接时,将一节的阳头插入另一节的阴头内,对准销子孔,插上销子即可。
上、下弦杆内有螺栓孔,通过螺栓来拼组加强弦杆或双层贝雷片,图3为加强弦杆的螺栓图。
(a) (b)
图 1 贝雷片构造(尺寸单位:mm),(a)贝雷片三维图,(b) 贝雷片三视图
图2 接头
图3 加强弦杆螺栓(单位:mm)
贝雷片的基本力学特性见表1、2。
表1 贝雷梁单元杆件力学性能
表2 材料、屈服强度及容许应力(MPa)
表3 相当梁模型时贝雷架几何特性
表4 相当梁模型时贝雷架容许内力表。
桥型
几何特性
J(cm4)
3
W(cm)
桥
型
几何特性
J(cm4)
3
W(cm)
说明

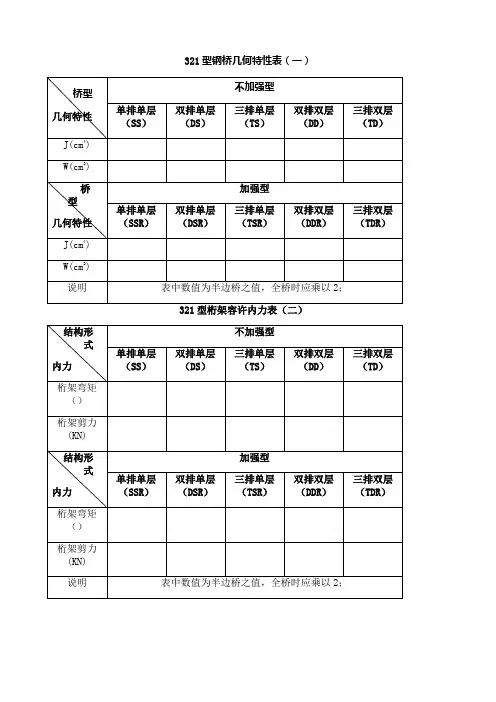

321型钢桥几何特性表(一)
不加强型
单排单层双排单层三排单层双排双层三排双层( SS)(DS)(TS)(DD)( TD)250497.2500994.4751491.62148588.83222883.2 3578.57157.110735.614817.922226.8
加强型
单排单层双排单层三排单层双排双层三排双层(SSR)(DSR)(TSR)( DDR)(TDR)
577434.41154868.81732303.24596255.26894382.8 7699.115398.323097.430641.745962.6表中数值为半边桥之值,全桥时应乘以2;
结构形
式
内力
桁架弯矩(KN.m)
桁架剪力
(KN)
结构形
式
内力
桁架弯矩(KN.m)
桁架剪力
(KN)
说明
321型桁架容许内力表(二)
不加强型
单排单层双排单层三排单层双排双层三排双层( SS)(DS)(TS)(DD)(TD)
788.21576.42246.43265.44653.2 245.2490.5698.9490.5698.9
加强型
单排单层双排单层三排单层双排双层三排双层(SSR)(DSR)(TSR)(DDR)(TDR)
1687.53375.04809.46750.09618.8 245.2490.5698.9490.5698.9表中数值为半边桥之值,全桥时应乘以2;。
