贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。

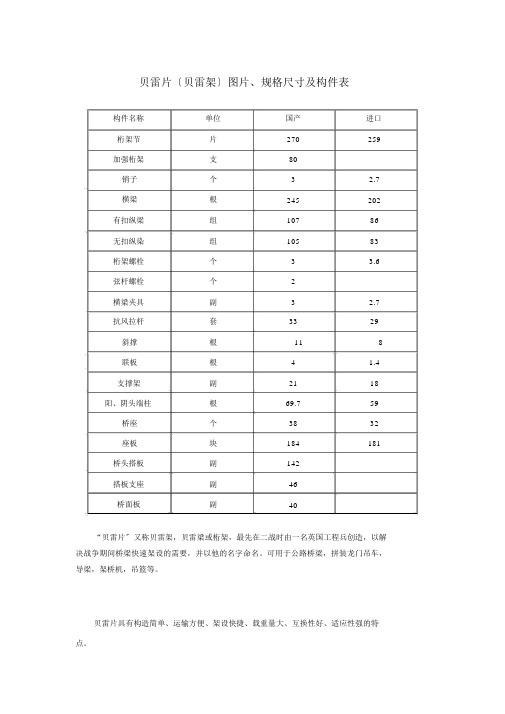

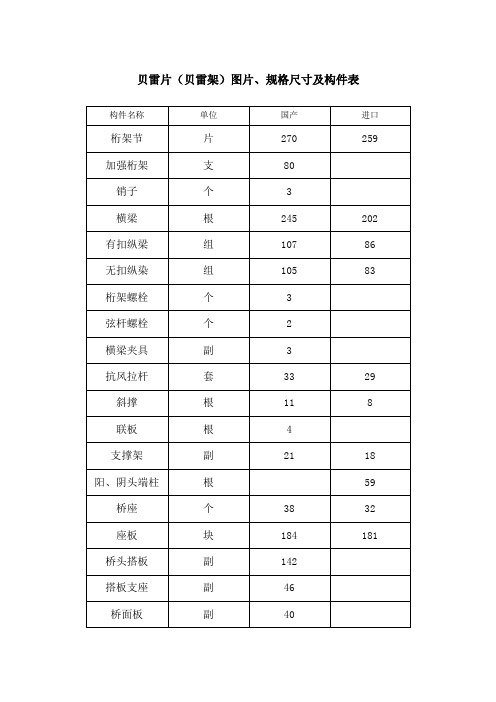

贝雷片〔贝雷架〕图片、规格尺寸及构件表构件名称单位国产进口桁架节片270259加强桁架支80销子个3 2.7横梁根245202有扣纵梁组10786无扣纵染组10583桁架螺栓个3 3.6弦杆螺栓个2横梁夹具副3 2.7抗风拉杆套3329斜撑根118联板根4 1.4支撑架副2118阳、阴头端柱根69.759桥座个3832座板块184181桥头搭板副142搭板支座副46桥面板副40“贝雷片〞又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵创造，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有构造简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“ 321〞钢桥是在原英制贝雷桁架桥根底上，结合我国国情和实际情况研制而成的快速组装桥梁，于 1965 年定型生产，在我国得到了很大开展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有构造简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“ HD200 〞型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321 型钢桥相比，在一样组合情况下，强度提高了33%，刚度提高了2.3 倍。
适用X围单车道桥面净宽4.2M ，组合跨径 9.14-76.2m，双车道桥面净宽 7.4m，组合跨径 9.14-57.91m 。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16 锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X 型，桥面板和护轮木用松木或杉木。
材料的容许应力按根本应力提高30% ，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa ；受弯时顺木纹剪应力为 2.7MPa。
弹性模量E＝98.5 ×105MPa。
贝雷梁拼装结构力学参数贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30％，个别钢质杆件超过上述规定时，不得超过其屈服点的85％，设计时采用的容许应力如下：木料——顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7 MPa。
弹性模量E＝98.5×105MPa。
钢料——16锰钢拉应力、压应力及弯应力为1.3×210＝273 MPa；剪应力为1.3×160＝208 MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105 MPa；剪应力为0.45×1300＝585 MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351 MPa，其容许应力按0.7×351＝245 MPa考虑，销子容许应力可考虑与国产销子一样。
构件重量如下表（单位：kg）：其它构件容许荷载如下：进口贝雷梁的桁架销子双剪状态容许剪力550KN；弦杆螺栓容许剪力150KN，容许拉力80KN；摆动滚子最大容许荷载210KN。
国产贝雷梁的栓滚最大容许荷载250KN，平滚每一滚子最大荷载60KN；其余可参考进口贝雷的数值。
桁架片力学性质见下表：另有计算简化成单杆系可采用：I x＝685.12×10-8m4，y＝0.0028m，截面积A＝146.45×10-4m。
拼装钢桥梁几何特性表：桁架容许内力表：注：1、进口贝雷截面面积等是按4ft槽钢查国外钢结构资料得出；2、进口贝雷桁片惯矩(英制单位)转引自“贝雷桁片手册”(载1964年公路设计资料第五期)，其桁片断面率系由惯矩计算得出；3、国产与进口桁片容许弯矩系单排单层的数值，各由其容许应力计算得出。
如规定的容许应力与前述不同，应另行计算；4、三排单层贝雷的容许弯矩可按单排单层的乘以3再乘以不均匀系数0.9；双排双层的可按单排单层的乘以4再乘0.9；三排双层的可按单排单层的乘以8再乘0.8；5、表列国产贝雷的力学性质未计入加强弦杆。
贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了倍。
适用范围单车道桥面净宽，组合跨径，双车道桥面净宽，组合跨径。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为；受弯时顺木纹剪应力为。
弹性模量E＝×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为×210＝273MPa；剪应力为×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为×1300＝1105MPa；剪应力为×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按×351＝245MPa 考虑，销子容许应力可考虑与国产销子一样。
NGU。
桥型
几何特性
J(cm4)
3
W(cm)
桥
型
几何特性
J(cm4)
3
W(cm)
说明
321型钢桥几何特性表（一）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（ TD）250497.2500994.4751491.62148588.83222883.2 3578.57157.110735.614817.922226.8
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（ DDR）（TDR）
577434.41154868.81732303.24596255.26894382.8 7699.115398.323097.430641.745962.6表中数值为半边桥之值，全桥时应乘以2；
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
结构形
式
内力
桁架弯矩（KN.m）
桁架剪力
(KN)
说明
321型桁架容许内力表（二）
不加强型
单排单层双排单层三排单层双排双层三排双层（ SS）（DS）（TS）（DD）（TD）
788.21576.42246.43265.44653.2 245.2490.5698.9490.5698.9
加强型
单排单层双排单层三排单层双排双层三排双层（SSR）（DSR）（TSR）（DDR）（TDR）
1687.53375.04809.46750.09618.8 245.2490.5698.9490.5698.9表中数值为半边桥之值，全桥时应乘以2；。
贝雷片（贝雷架）图片、规格尺寸及构件表“贝雷片”又称贝雷架，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。
可用于公路桥梁，拼装龙门吊车，导梁，架桥机，吊篮等。
贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“321”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防、战备、交通工程、市政水利工程，是我国应用广泛的组装式桥梁。
具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。
“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。
与321型钢桥相比，在相同组合情况下，强度提高了33%，刚度提高了2.3倍。
适用范围单车道桥面净宽4.2M，组合跨径9.14-76.2m，双车道桥面净宽7.4m，组合跨径9.14-57.91m。
贝雷梁现有进口与国产两种规格，国产贝雷梁其桁节用16锰钢，销子采用铬锰钛钢，插销用弹簧钢制造，焊条用T505X型，桥面板和护轮木用松木或杉木。
材料的容许应力按基本应力提高30%，个别钢质杆件超过上述规定时，不得超过其屈服点的85%，设计时采用的容许应力如下：木料--顺木纹弯应力、压应力及承压应力为16.2MPa；受弯时顺木纹剪应力为2.7MPa。
弹性模量E＝98.5×105MPa。
钢料—16锰钢拉应力、压应力及弯应力为1.3×210＝273MPa；剪应力为1.3×160＝208MPa。
30铬锰钛拉应力、压应力及弯应力为0.85×1300＝1105MPa；剪应力为0.45×1300＝585MPa。
现有进口贝雷梁多系20世纪40年代的产品，材料屈服点强度为351MPa，其容许应力按0.7×351＝245MPa考虑，销子容许应力可考虑与国产销子一样。
