正序、负序、零序电流的关系及相关保护

正序电流、负序电流和零序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

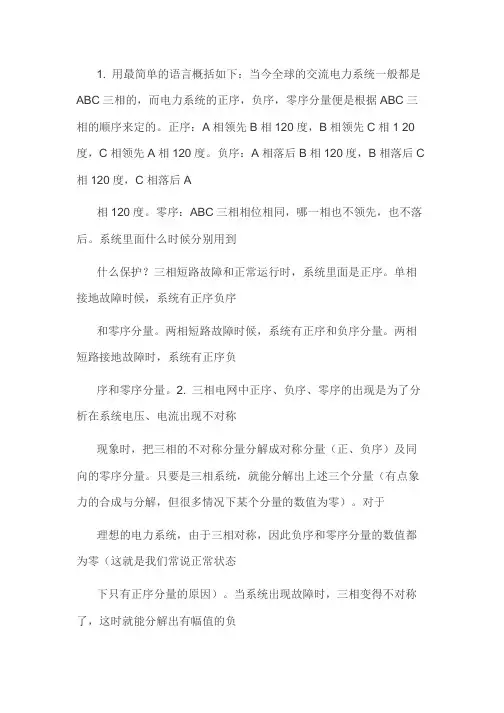

1. 用最简单的语言概括如下：当今全球的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相1 20度，C相领先A相120度。

负序：A相落后B相120度，B相落后C 相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量。

2. 三相电网中正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

正序、负序、零序什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。

就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。

用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

(ABC)负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

(BAC)零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序、负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序、负序和零序分量。

对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（Φ），如图1。

对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。

在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为三组三相对称的分量。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：I A=Ia1+Ia2+Ia0--------------------------------------------○1I B=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0------------○2I C=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0-------------○3对于正序分量：Ib1=α2 Ia1，Ic1=αIa1对于负序分量：Ib2=αIa2，Ic2=α2Ia2对于零序分量：Ia0= Ib0 = Ic0式中，α为运算子，α=1∠120°，有α2＝1∠240°，α3＝1，α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(I A +αI B +α2 I C)I2=Ia2= 1/3(I A +α2 I B +αI C)I0=Ia0= 1/3(I A +I B +I C)以上3个等式可以通过代数方法或物理意义（方法）求解。

正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。

总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。

有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。

对称分量法参考借用了东南大学电器工程学院的PPT的图片。

作图法用CAD的平移很方便，求3分点位置还网上查了下。

449836432@.，欢迎补充、更正、交流。

1:不过我仍没有了解三相不平衡的各种保护方法。

零序保护倒是理解，用开口三角即可。

负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。

2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。

计算程序需要输入每相的幅值与相角。

不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。

4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。

欢迎推荐文章。

一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

电气基础讲座什么是正序、负序、零序?什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。

就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。

用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（①），如图1。

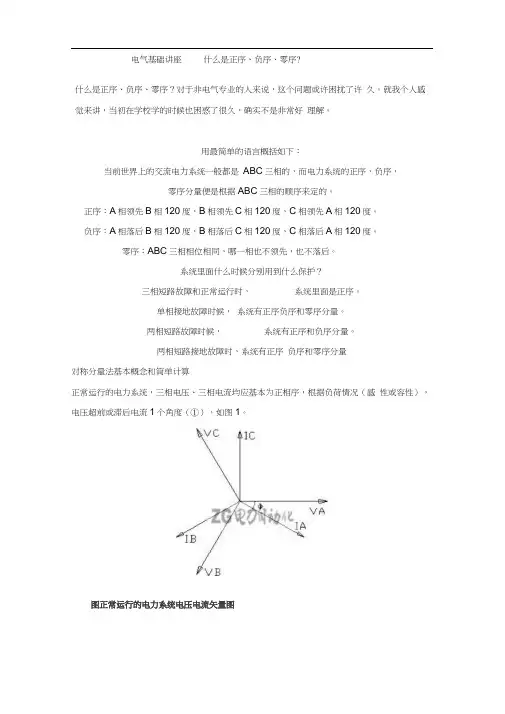

图正常运行的电力系统电压电流矢量图图1:正常运行的电力系统电压电流矢量图对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。

在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为3组三相对称的分量。

图2:正序相量、负序相量和零序相量（以电流为例）当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：IA=Ia1+la2+la0 -------------------------------------------------------------------------------- OlIB=Ib1+lb2+lb0= α 2 Ia1+ α Ia2 + IaO ------------------------------------- O2IC=IC1+Ic2+IcO= α Ia1+ α 2 Ia2+Ia0 -------------------------------------- O3对于正序分量：Ibl= α 2 Ia1，Icl= α Ial对于负序分量：Ib2= α Ia2，Ic2= α 2Ia2对于零序分量：IaO= IbO = IcO式中，α为运算子，α=∠ 12O°,有α 2 1 / 24O° ,研1, α+ α2+仁O由各相电流求电流序分量：I1=Ia1= 1/3(IA + αIB + α2 IC)I2=Ia2= 1/3(IA + α2 IB + αIC)⅛ro SequenceI0=Ia0= 1/3(IA +IB +IC)以上3 个等式可以通过代数方法或物理意义(方法)求解。

电气基础讲座——什么是正序、负序、零序？什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。

就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。

用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序负序和零序分量对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（Φ），如图1。

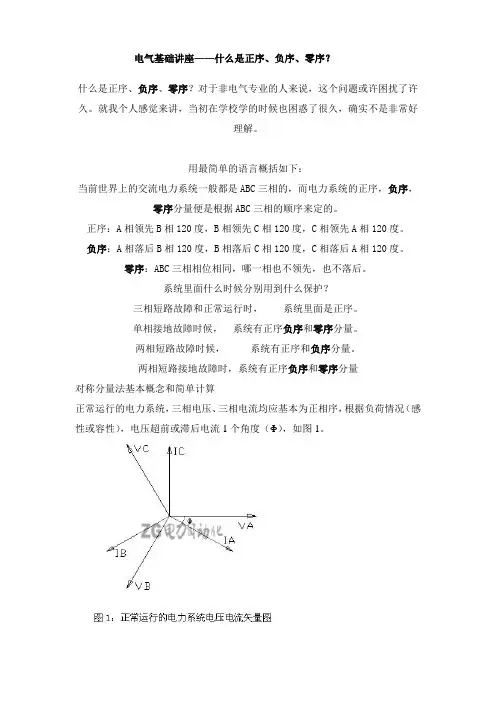

图1：正常运行的电力系统电压电流矢量图对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。

在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为3组三相对称的分量。

图2：正序相量、负序相量和零序相量（以电流为例）当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：IA=Ia1+Ia2+Ia0――――――――――――――――――――――――――○1 IB=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0――――――――――○2IC=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0―――――――――――○3对于正序分量：Ib1=α2 Ia1 ，Ic1=αIa1对于负序分量：Ib2=αIa2 ，Ic2=α2Ia2对于零序分量：Ia0= Ib0 = Ic0式中，α为运算子，α=1∠120°,有α2＝1∠240°, α3＝1, α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(IA +αIB +α2 IC)I2=Ia2= 1/3(IA +α2 IB +αIC)I0=Ia0= 1/3(IA +IB +IC)以上3个等式可以通过代数方法或物理意义（方法）求解。

正序负序与零序电力三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序2：零序为3相电压向量相加，除以33：正序将BC相旋转120度到A相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC相旋转120度到A相相反位置，这样3个向量相加会较短，3个向量相加，除以3个人为理解三相不平衡做的总结。

总没有理解三相不平衡，因为我没有上过电力系统的课程，实际上课本上有，所以百度上很少。

有很多东西，网上没有的原因是因为实际很简单，专家们都不好意思写。

对称分量法参考借用了东南大学电器工程学院的PPT的图片。

作图法用CAD的平移很方便，求3分点位置还网上查了下。

****************.，欢迎补充、更正、交流。

1:不过我仍没有了解三相不平衡的各种保护方法。

零序保护倒是理解，用开口三角即可。

负序保护难道采样后用算，那一个周波都过了，保护时间是否足够。

2：similink是否可以仿真故障并做相序分析3：可以方便的实现matlab编程，将不平衡的三相精确地分解为正序、负序与零序（曾经有简单估算方法）。

计算程序需要输入每相的幅值与相角。

不平衡保护设备现场计算需要采集幅值与相角作为输入参数吗？这个问题肯定很简单，但我没查到文章介绍实现方法。

4：暂态过程的不平衡一致吗5：希望理解或仿真电力系统故障导致的不平衡，并以此判定系统故障，本次仍没能实现，希望下次再突击阅读理解。

欢迎推荐文章。

一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；负相序：分别达到最大值的次序为A、C、B。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

零序正序负序电流的区别
零序电流是指两相电流之间的电流，它不通过消费设备，而是流经地线传递到母线上，用于消除过载或短路等负荷引起的电流不平衡。

零序电流不会引起电动势，但它会影响电网的电磁辐射，因此零序电流应尽可能小。

正序电流指的是系统中，在正常使用状态下，电流流向和电压正向方向一致的电流。

这种电流会产生电磁辐射，消费电器处也会产生功率损失。

负序电流是电流流动方向和电压反向的电流，它通常由电动机、变压器和其他电动设备产生。

由于负序电流的流向和电压反向，它会产生反动势，使系统发生反激造成系统热失衡。

- 1 -。

零序方向保护原理在系统正常运行时，只有正序分量，没有零序分量，当系统发生接地短路故障或不对称断线故障时才产生零序分量，因此零序分量是构成保护的一种很可利用的故障特征量。

要构成方向保护必须能够区分正、反方向故障。

接下来我们分析一下正、反方向短路故障时零序分量的方向性。

规定正方向：电流由母线指向线路为正方向；电压以电压升为正方向1、正方向短路故障：系统接线及零序序网如下图示通常情况下零序阻抗角按约75度考虑，所以反方向短路时Uo超前Io约75度。

分析序网要切记一点，在计算某点电压时要由高电位点经过无电源端至低电位点构成回路，如果从电源端计算，则等于电源电压加（或减）两点间压降，而电源电压很可能也是一个未知数。

对于零序网络来说，短路点电压最高，可以看成是零序回路的电源。

由分析可以看出：在特定的正方向下，零序分量具有明确的方向性。

根据上述推导，如果要构成一个零序方向继电器，使它在正方向短路时动作，反方向短路时不动，则该继电器的最大动作灵敏角应为Uo超前Io约-105度。

据此我们可以画出零序方向继电器的动作特性图：由动作特性可得动作方程：165o≤arg3UO/3IO≤－15o当我们知道动作特性及动作方程后，就可以构成继电器。

二、负序方向保护原理同样在系统正常运行时，也没有负序分量，当系统发生不对称短路故障或不对称断线故障时才产生负序分量，因此负序分量也是构成保护的一种很可利用的故障特征量。

接下来我们看一下系统正、反方向短路故障时负序序网图：由图可得：正方向短路 U2=－I2×Xs2反方向短路U2=I2×(X l2+Xr2)通常情况下负序阻抗角按约75度考虑，所以正方向短路时U2超前I2约-105度。

反方向短路时U2超前I2约75度。

由上述分析可以看出：负序分量同零序方向具有相同的动作特性，在特定的正方向下，具有明确的方向性。

（其他分析同零序方向）三、工频变化量方向（突变量方向）保护原理当系统发生短路故障时，根据叠加原理，短路后状态=短路前状态+短路附加状态以两侧为无穷大系统发生金属性短路为例：则短路后状态UK=0。

零序电流正序电流负序电流
零序电流、正序电流和负序电流是交流电力系统中常见的电流分量。

这些电流分量对于电力系统的运行和保护具有重要意义。

零序电流是指三相电流之和为零的电流分量。

在正常情况下，零序电流应该为零，因为三相电流的相位相差 120 度，它们的和应该为零。

然而，当系统中发生接地故障时，零序电流会不为零，并且会通过接地电阻或接地线返回电源。

零序电流保护是一种常见的保护方式，可以用于检测接地故障，并及时切断故障电路，以保护设备和人员的安全。

正序电流是指三相电流相位相差 120 度的电流分量。

正序电流是电力系统正常运行时的主要电流分量，它的大小和相位关系反映了系统的负载情况和功率因数。

正序电流保护也是一种常见的保护方式，可以用于检测系统中的短路故障，并及时切断故障电路，以保护设备和人员的安全。

负序电流是指三相电流相位相差 180 度的电流分量。

负序电流通常是由于系统中的不对称负载或故障引起的。

负序电流会对电力系统的运行产生不良影响，例如导致电机过热、降低功率因数等。

因此，负序电流保护也是一种常见的保护方式，可以用于检测系统中的不对称故障，并及时切断故障电路，以保护设备和人员的安全。

总之，零序电流、正序电流和负序电流是交流电力系统中重要的电流分量，它们对于电力系统的运行和保护具有重要意义。

在电力系统的设计和运行中，需要充分考虑这些电流分量的影响，并采取相应的保护措施，以确保系统的安全和稳定运行。

文章标题：探索三相正序、负序、零序的物理意义一、引言1.1 主题介绍：三相电路中的正序、负序、零序 1.2 为什么重要：在电力系统中的应用及意义二、三相电路基本概念2.1 三相电路的产生：三个相位的电压波形2.2 正序、负序、零序的定义和表示2.3 三相电路的基本特点三、三相正序的物理意义3.1 正序电压和电流的关系3.2 正序的重要性：有效功率的传输3.3 三相正序的应用和意义四、三相负序的物理意义4.1 负序电压和电流的特点4.2 负序的影响：负序电流的产生及其影响4.3 针对负序的保护和控制措施五、三相零序的物理意义5.1 零序电压和电流的特性5.2 零序电流的来源和影响5.3 零序的危害和解决方案六、总结与展望6.1 对三相正序、负序、零序的理解与利用6.2 未来的发展趋势和应用前景6.3 结语：三相电路中正序、负序、零序的综合作用个人观点与理解：三相电路中的正序、负序、零序是电力系统中不可或缺的重要概念。

通过深入理解它们的物理意义和作用，可以更好地设计和运行电力系统，确保其安全、稳定和高效运行。

结语：在三相电路中，正序、负序、零序扮演着不可或缺的角色，对电力系统的运行和保护至关重要。

深入理解它们的物理意义和作用，对于提高电力系统的安全性和稳定性有着重要的意义。

（总字数大于3000字，按照非Markdown格式的普通文本撰写）2.3 三相电路的基本特点三相电路是由三个相位的电压波形组成，这三个相位的电压波形之间存在一定的相位差，通常为120度。

在理想情况下，三个电压波形大小相等且相位依次相差120度，这种情况下我们称之为正序。

正序电压与正序电流之间的关系是为了传输有用的电力，这是三相电路的基本特点之一。

三相正序的物理意义3.1 正序电压和电流的关系在正序电路中，三个相位的电压波形大小相等，相位依次相差120度，分别为Ua、Ub、Uc。

电流的相位关系与电压相位关系相同，在纯正序系统中，电流的相位关系为Ia、Ib、Ic。

正序电抗负序电抗零序电抗
电力系统中常用的三种电抗分别是正序电抗、负序电抗和零序电抗。

它们在电力系统的稳定性、电压控制和故障保护等方面起着重要的作用。

首先，正序电抗是指三相对称工作状态下，正序电压和正序电流之比
的虚部，它是电力系统中的基本电抗。

正序电抗主要用于三相负载的
分配、传输和分界线的确定。

在正常工作状态下，正序电抗不会引起
电力系统的不稳定和故障。

其次，负序电抗是指电力系统中不对称状态下，负序电压和负序电流
之比的虚部，它主要与电力系统中的不对称故障相关。

负序电抗可以
抑制或补偿不对称故障，保证电力系统的稳定运行。

除此之外，负序
电抗还可以用于电力系统的逆变器和无功补偿设备。

最后，零序电抗是指电力系统中三相对称但有公共中点（即星形接法）状态下，中性点电压对零序电流之比的虚部，它是电力系统中保护和
耦合控制的关键参数。

零序电抗可以用于保护电力系统中的设备免受
地故障引起的冲击和潜在地电压升高。

总的来说，正序电抗、负序电抗和零序电抗在电力系统中扮演着不同
的角色，它们的作用与价值不尽相同，对于电力系统的运行和安全都至关重要。

零序电压,零序电流.负序电流.正序电流怎么理解对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立；当Ia+Ib+Ic≠0时必有一相接地，对地有有漏电流；对三相四线制则为Ia+Ib+Ic+Io=0成立，只要无漏电，三相不对称时也成立；因此，零序电流通常作为漏电故障判断的参数。

负序电流则不同，其主要应用于三相三线的电机回路；在没有漏电的情况下（即Ia+Ib+Ic=0），三相不对称时也会产生负序电流；其常作为电机故障判断；注意了：Ia+Ib+Ic=0与三相对称不是一回事；Ia+Ib+Ic=0时，三相仍可能不对称。

注意了：三相不平衡与零序电流不可混淆呀！三相不平衡时，不一定会有零序电流的；同样有零序电流时，三相仍可能为对称的。

前面好几位把两者混淆了吧！正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

正序、负序、零序电流的关系及保护对称分量法零序、正序、负序的理解与计算1、求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端箭头处。

注意B相只是平移不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量些时是箭头对箭头这个向量就是三相向量之和。

最后取此向量幅值的三分一。

这就是零序分量的幅值方向与此向量是一样的。

2、求正序分量：对原来三相向量图先作下面的处理，A相的不动B相逆时针转120度C相顺时针转120度因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一这就得到正序的A相用A相向量的幅值按相差120度的方法分别画出B、C 两相。

这就得出了正序分量。

3、求负序分量注意原向量图的处理方法与求正序时不一样。

A相的不动B相顺时针转120度C相逆时针转120度因此得到新的向量图。

下面的方法就与正序时一样了。

对电机回路来说是三相三线线制Ia+Ib+Ic=0三相不对称时也成立。

当Ia+Ib+Ic≠0时必有一相接地对地有有漏电流对三相四线制则为Ia+Ib+Ic+Io=0成立只要无漏电三相不对称时也成立因此零序电流通常作为漏电故障判断的参数。

负序电流则不同其主要应用于三相三线的电机回路在没有漏电的情况下即Ia+Ib+Ic=0三相不对称时也会产生负序电流负序电流常作为电机故障判断注意了Ia+Ib+Ic=0与三相对称不是一回事Ia+Ib+Ic=0时三相仍可能不对称。

注意了三相不平衡与零序电流不可混淆呀三相不平衡时不一定会有零序电流的同样有零序电流时三相仍可能为对称的。

这句话对吗?前面好几位把两者混淆了吧正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时把三相的不对称分量分解成对称分量正、负序及同向的零序分量。

只要是三相系统一般针对三相三线制的电机回路就能分解出上述三个分量有点象力的合成与分解但很多情况下某个分量的数值为零。

对于理想的电力系统由于三相对称因此负序和零序分量的数值都为零。

负序正序零序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A 相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

三相正序负序零序三相正序负序零序一、正序在电工领域中，正序指的是三相电中各相电压或电流按相序排列的情况。

正序的产生和应用在电力系统中起着至关重要的作用。

在三相交流电中，正序相当于我们常见的电路，各项参数按照从A相到B相再到C相排列。

正序既可以用来描述电压，也可以用来描述电流。

在正常工作条件下，正序电压与正序电流的幅值相等，相位相同，且相差120度。

正序电流的平衡是三相电动机正常运行的先决条件。

只有当三相电流相等时，才能保证电机的正常转速和工作效果。

在电力输送和分配中，正序电压出现不平衡会导致电网不稳定，甚至引发设备损坏和事故。

二、负序与正序相对的是负序，指的是各相电压或电流按照逆时针顺序排列的情况。

负序在实际应用中很少出现，主要是由于电网不稳定或设备故障引起的。

负序电流会对电网和设备产生不良影响，它会使电流不平衡，产生额外的热损耗，引发设备过载甚至烧坏的风险。

因此，在电力系统运行中，需要通过合理的保护装置对负序电流进行检测和控制，以确保系统的稳定和设备的安全运行。

三、零序在三相电路中，零序指的是三相电流或电压的共模部分。

它表示电路中存在的不平衡和不完美因素。

零序电流的产生是由于三相电路中存在漏电、散流等问题，以及电源受到负载的影响。

零序电流的存在会引发很多问题，包括电平不稳定、设备损坏、线损增加等。

因此，在电力系统中需要使用零序保护装置，监测和控制零序电流的流动，避免其对系统的不良影响。

总之，在三相交流电中，正序、负序和零序是对电流和电压不同排列方式的描述。

正序表示电路的正常工作状态，负序和零序则表示电路存在的不平衡和不良情况。

通过检测和控制这些序列，可以保证电力系统的稳定运行和设备的安全工作。

对于电工工作者来说，了解和掌握这些概念是十分重要的，可以为电力系统的设计和运行提供有效的支持。
