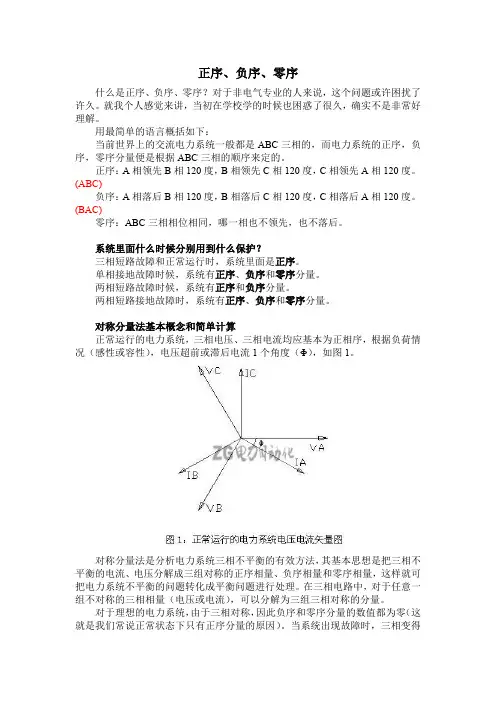

正序_负序和零序

正序、负序、零序什么是正序、负序、零序？对于非电气专业的人来说，这个问题或许困扰了许久。

就我个人感觉来讲，当初在学校学的时候也困惑了很久，确实不是非常好理解。

用最简单的语言概括如下：当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

(ABC)负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

(BAC)零序：ABC三相相位相同，哪一相也不领先，也不落后。

系统里面什么时候分别用到什么保护？三相短路故障和正常运行时，系统里面是正序。

单相接地故障时候，系统有正序、负序和零序分量。

两相短路故障时候，系统有正序和负序分量。

两相短路接地故障时，系统有正序、负序和零序分量。

对称分量法基本概念和简单计算正常运行的电力系统，三相电压、三相电流均应基本为正相序，根据负荷情况（感性或容性），电压超前或滞后电流1个角度（Φ），如图1。

对称分量法是分析电力系统三相不平衡的有效方法，其基本思想是把三相不平衡的电流、电压分解成三组对称的正序相量、负序相量和零序相量，这样就可把电力系统不平衡的问题转化成平衡问题进行处理。

在三相电路中，对于任意一组不对称的三相相量（电压或电流），可以分解为三组三相对称的分量。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

当选择A相作为基准相时，三相相量与其对称分量之间的关系（如电流）为：I A=Ia1+Ia2+Ia0--------------------------------------------○1I B=Ib1+Ib2+Ib0=α2 Ia1+αIa2 + Ia0------------○2I C=Ic1+Ic2+Ic0=α Ia1+α2 Ia2+Ia0-------------○3对于正序分量：Ib1=α2 Ia1，Ic1=αIa1对于负序分量：Ib2=αIa2，Ic2=α2Ia2对于零序分量：Ia0= Ib0 = Ic0式中，α为运算子，α=1∠120°，有α2＝1∠240°，α3＝1，α+α2+1=0由各相电流求电流序分量：I1=Ia1= 1/3(I A +αI B +α2 I C)I2=Ia2= 1/3(I A +α2 I B +αI C)I0=Ia0= 1/3(I A +I B +I C)以上3个等式可以通过代数方法或物理意义（方法）求解。

正序电流、负序电流和零序电流正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

欢迎阅读当前世界上的交流电力系统一般都是ABC三相的，而电力系统的正序，负序，零序分量便是根据ABC三相的顺序来定的。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

的。

因为不管另一侧的接法如何,在这一侧加以零序电压时,总不能把零序电流送入变压器。

所以只有当变压器的绕组接成星形,并且中性点接地时,从这星形侧来看变压器,零序电抗才是有限的(虽然有时还是很大的)。

对于输电线路,零序电抗与平行线路的回路数,有无架空地线及地线的导电性能等因素有关。

零序电流在三相线路中是同相的,互感很大,因而零序电抗要比正序电抗大,而且零序电流将通过地及架空地线返回,架空地线对三相导线起屏蔽作用,使零序磁链减少,即使零序电抗减小。

平行架设的两回三相架空输电线路中通过方向相同的零序电流时,不仅第一回路的任意两相对第三相的互感产生助磁作用,而且第二回路的所有三相对第一回路的第三相的互感也产生助磁作用,反过来也一样.这就使这种线路的零序阻抗进一步增大。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+I b+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加及取三分一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

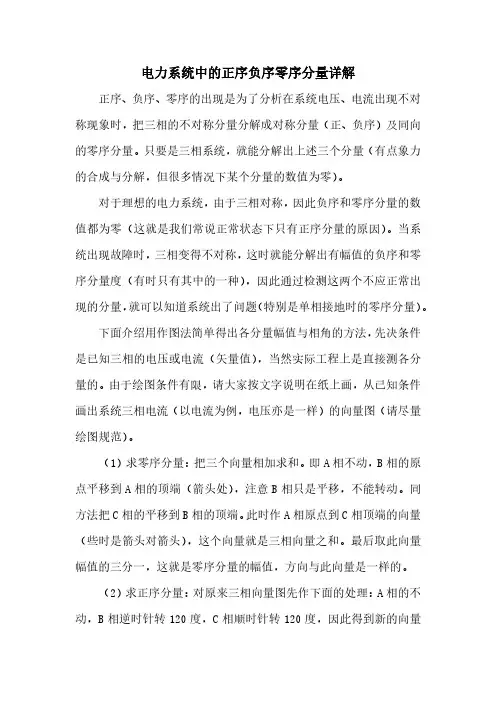

电力系统中的正序负序零序分量详解正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称，这时就能分解出有幅值的负序和零序分量度（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了问题（特别是单相接地时的零序分量）。

下面介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于绘图条件有限，请大家按文字说明在纸上画，从已知条件画出系统三相电流（以电流为例，电压亦是一样）的向量图（请尽量绘图规范）。

（1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

此时作A相原点到C相顶端的向量（些时是箭头对箭头），这个向量就是三相向量之和。

最后取此向量幅值的三分一，这就是零序分量的幅值，方向与此向量是一样的。

（2）求正序分量：对原来三相向量图先作下面的处理：A相的不动，B相逆时针转120度，C相顺时针转120度，因此得到新的向量图。

按上述方法把此向量图三相相加并取三分之一，这就得到正序的A相，用A相向量的幅值按相差120度的方法分别画出B、C两相。

这就得出了正序分量。

（3）求负序分量：注意原向量图的处理方法与求正序时不一样。

A相的不动，B相顺时针转120度，C相逆时针转120度，因此得到新的向量图。

下面的方法就与正序时一样了。

通过上述方法大家可以分析出各种系统故障的大概情况，如为何出现单相接地时零序保护会动作，而两相短路时基本没有零序电流。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过,这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路,与保护区装置预定动作电流值相比较，如大于动作电流,即使灵敏继电器动作,作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器,三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件：1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉;缺少第二个,就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC，3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）.对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零(这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种）,因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）.下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值）,当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流(用电流为例，电压亦是一样)的向量图（为看很清楚，不要画成太极端）.（1 ）求零序分量：把三个向量相加求和。

正序负序与零序电力 三相不平衡 作图法 对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序 2：零序为3相电压向量相加，除以33：正序将BC 相旋转120度到A 相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC 相旋转120度到A 相相反位置，这样3个向量相加会较短，3个向量相加，除以3一：理解1 相序在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A 、B 、C ； 负相序：分别达到最大值的次序为A 、C 、B 。

对于理想的电力系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有一个独立变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算子 j120e =α2不对称运行状态的主要原因（1）外施电压不对称，三相电流也不对称。

（2）各相负载阻抗不对称。

当初级外施电压对称，三相电流不对称。

不对称的三相电流流经变压器，导致各相阻抗压降不相等，从而次级电压也不对称。

（3）外施电压和负载阻抗均不对称。

3对称分量法对称分量法是分析三相不对称运行的基本方法。

任意一组三相不对称的物理量（电压、电流等）均可分解成三组同频率的对称的物理量。

以电流为例，说明如下：理解为：1：一个三相，幅值各不相同,方向差也可能不互为120。

2：我们可以将其分解为3个三相，正序、负序、零序。

3：将新分解产生的每相各自相加，即可还原为源三相的各相电压。

4：正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

二：作图出正负零序理解及记忆方法（1）零序，三个向量不动。

向量相加后/3（2）正序，将BC相指针拨到与A方向大概一致，这样3个相加会较长。

于是B逆时针拨120度，C顺时针拨120度。

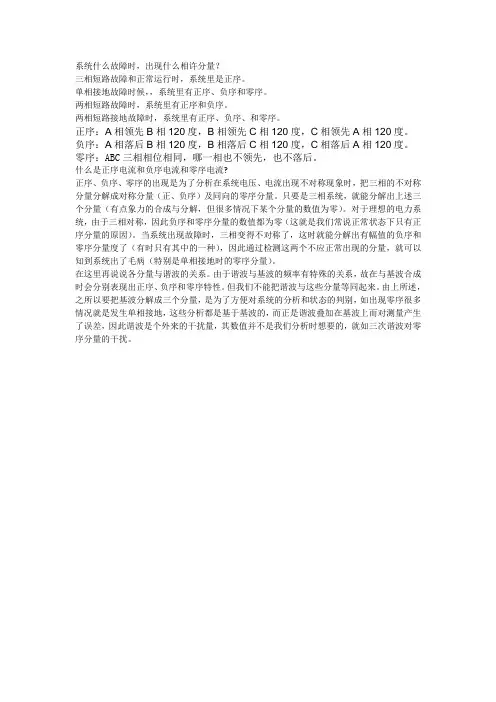

系统什么故障时，出现什么相许分量？
三相短路故障和正常运行时，系统里是正序。

单相接地故障时候，，系统里有正序、负序和零序。

两相短路故障时，系统里有正序和负序。

两相短路接地故障时，系统里有正序、负序、和零序。

正序：A相领先B相120度，B相领先C相120度，C相领先A相120度。

负序：A相落后B相120度，B相落后C相120度，C相落后A相120度。

零序：ABC三相相位相同，哪一相也不领先，也不落后。

什么是正序电流和负序电流和零序电流?
正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

在这里再说说各分量与谐波的关系。

由于谐波与基波的频率有特殊的关系，故在与基波合成时会分别表现出正序、负序和零序特性。

但我们不能把谐波与这些分量等同起来。

由上所述，之所以要把基波分解成三个分量，是为了方便对系统的分析和状态的判别，如出现零序很多情况就是发生单相接地，这些分析都是基于基波的，而正是谐波叠加在基波上而对测量产生了误差，因此谐波是个外来的干扰量，其数值并不是我们分析时想要的，就如三次谐波对零序分量的干扰。

在三相电力系统中，各相电压或电流依其先后顺序分别达到最大值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最大值的次序为A、B、C；
负相序：分别达到最大值的次序为A、C、B。

正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

对于理想的电力系统，只有正序分量。

当系统出现故障时，就能分解出有幅值的负序和零序分量了（有时只有其中的一种），因此通过检测这两个在正常情况下不应出现的分量，来分析系统故障（特别是单相接地时的零序分量）。

假如有一故障态相量图如下：
让我们一起通过图解来进行分析其中的正序、负序以及零序分量！
图解零序时，只需将三个向量相加求和（即A相不动，通过平移使B相尾接A相头，C相尾再接B相头。

此时作A相尾到C相头的向量即所得的三向量之和），如下图所示，此时的向量OC的幅值即为零序分量幅值的三倍，也即三相零序分量之和。

图解正序分量时，先保持A相不动，然后B相逆时针转120度，C相顺时针转120度，得到新的向量图，如下图所示。

再对新的向量图进行图解零序时进行的操作，得到向量OC，取OC向量幅值的三分之一即为正序分量的幅值，其相序见第一张图。

图解负序分量时，先保持A相不动，然后B相顺时针转120度，C相逆时针转120度，得到新的向量图，如下图所示。

再对新的向量图进行图解零序时进行的操作，得到向量OC，取OC向量幅值的三分之一即为负序分量的幅值，其相序见第一张图。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内
容，供参考，感谢您的支持）。

图解正序负序零序正序负序与零序电⼒三相不平衡作图法对称分量法1：三相不平衡的的电压（或电流），可以分解为平衡的正序、负序和零序 2：零序为3相电压向量相加，除以33：正序将BC 相旋转120度到A 相位置，这样3个向量相加会较长，3个向量相加，除以34：负序将BC 相旋转120度到A 相相反位置，这样3个向量相加会较短，3个向量相加，除以3⼀：理解1 相序在三相电⼒系统中，各相电压或电流依其先后顺序分别达到最⼤值（以正半波幅值为准）的次序，称为相序。

正相序：分别达到最⼤值的次序为A 、B 、C ；负相序：分别达到最⼤值的次序为A 、C 、B 。

对于理想的电⼒系统，只有正序分量。

以电压为例。

对称的三相系统：三相中的电压Ua 、Ub 、Uc 对称，只有⼀个独⽴变量。

如三相相序为a 、b 、c ，由Ua 得出其余两相a c ab U U U U αα== 2式中α为复数算⼦ j120e =α2不对称运⾏状态的主要原因（1）外施电压不对称，三相电流也不对称。

（2）各相负载阻抗不对称。

当初级外施电压对称，三相电流不对称。

不对称的三相电流流经变压器，导致各相阻抗压降不相等，从⽽次级电压也不对称。

（3）外施电压和负载阻抗均不对称。

3对称分量法对称分量法是分析三相不对称运⾏的基本⽅法。

任意⼀组三相不对称的物理量（电压、电流等）均可分解成三组同频率的对称的物理量。

以电流为例，说明如下：理解为：1：⼀个三相，幅值各不相同,⽅向差也可能不互为120。

2：我们可以将其分解为3个三相，正序、负序、零序。

3：将新分解产⽣的每相各⾃相加，即可还原为源三相的各相电压。

4：正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

⼆：作图出正负零序理解及记忆⽅法（1）零序，三个向量不动。

向量相加后/3（2）正序，将BC相指针拨到与A⽅向⼤概⼀致，这样3个相加会较长。

零序电压,零序电流.负序电流.正序电流怎么理解对电机回路来说是三相三线线制，Ia+Ib+Ic=0，三相不对称时也成立；当Ia+Ib+Ic≠0时必有一相接地，对地有有漏电流；对三相四线制则为Ia+Ib+Ic+Io=0成立，只要无漏电，三相不对称时也成立；因此，零序电流通常作为漏电故障判断的参数。

负序电流则不同，其主要应用于三相三线的电机回路；在没有漏电的情况下（即Ia+Ib+Ic=0），三相不对称时也会产生负序电流；其常作为电机故障判断；注意了：Ia+Ib+Ic=0与三相对称不是一回事；Ia+Ib+Ic=0时，三相仍可能不对称。

注意了：三相不平衡与零序电流不可混淆呀！三相不平衡时，不一定会有零序电流的；同样有零序电流时，三相仍可能为对称的。

前面好几位把两者混淆了吧！正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，一般针对三相三线制的电机回路，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知到系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

1）求零序分量：把三个向量相加求和。

即A相不动，B相的原点平移到A相的顶端（箭头处），注意B相只是平移，不能转动。

同方法把C相的平移到B相的顶端。

零序电流在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

产生零序电流的两个条件:1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；2、零序电流有通路。

以上两个条件缺一不可。

因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。

零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC正序、负序、零序的出现是为了分析在系统电压、电流出现不对称现象时，把三相的不对称分量分解成对称分量（正、负序）及同向的零序分量。

只要是三相系统，就能分解出上述三个分量（有点象力的合成与分解，但很多情况下某个分量的数值为零）。

对于理想的电力系统，由于三相对称，因此负序和零序分量的数值都为零（这就是我们常说正常状态下只有正序分量的原因）。

当系统出现故障时，三相变得不对称了，这时就能分解出有幅值的负序和零序分量度了（有时只有其中的一种），因此通过检测这两个不应正常出现的分量，就可以知道系统出了毛病（特别是单相接地时的零序分量）。

下面再介绍用作图法简单得出各分量幅值与相角的方法，先决条件是已知三相的电压或电流（矢量值），当然实际工程上是直接测各分量的。

由于上不了图，请大家按文字说明在纸上画图。

从已知条件画出系统三相电流（用电流为例，电压亦是一样）的向量图（为看很清楚，不要画成太极端）。

(1 ) 求零序分量：把三个向量相加求和。

正序负序零序的理解正序、负序及零序是电工学中比较重要的电路理论知识，有助于我们正确认识和理解电路的运行原理，也是电力电子设备的设计的重要基础。

本文将着重介绍以上三种电路理论的基本概念及理解，希望能够对读者有所帮助。

首先，我们来认识正序电路。

正序电路的正常运行需要的是一个源电压（正电压）与一个放电负载（负电压）之间的电压差，电流可能有正负两个方向运行，从源电压流向负载时是正电流，从负载流向源电压时是负电流。

电压保持恒定，当电路中源和负载之间的阻抗变化时，电流随之变化，从而影响源电压与放电负载之间的电势差。

其次，负序电路。

负序电路是正序电路的反向电路，当正序电路中的源电压与放电负载的电压均是负电压时，电流运行的方向就相反，从放电负载流向源电压时为正电流，从源电压流向放电负载时为负电流。

因此，当电路中的源电压和放电负载的阻抗发生变化时，电流的方向将会发生相反的变化，从而影响源电压与放电负载之间的电势差，这也是负序电路的特点。

最后，我们来认识零序电路。

零序电路也叫平衡电路，也就是电路中源电压和放电负载的电压之差为0，由于零序电路中的源电压和放电负载的电压是相等的，所以电路中电流的方向可以发生变化，从一个方向流入放电负载，再从另一个方向流出源电压，当放电负载或源电压的阻抗发生变化时，电流也会随之变化，影响放电负载和源电压之间的电力差，因此零序电路主要用于消除高压两侧有较大电压差的配电系统中的电流不平衡和电压平衡。

总之，正序电路、负序电路及零序电路都是电工学中比较重要的电路理论知识，对于我们正确认识和理解电路的运行原理和电力电子设备的设计都有着重要的作用。

由于每种电路有其特点和运行规律，所以在实际的电路设计和应用中，应根据实际情况灵活使用这三种电路理论来达到最好的效果，从而发挥其最大的用处。
