泰克示波器使用指南

泰克示波器的使用方法
泰克示波器是一种用于观察电信号波形和测量电信号特性的测试仪器。

以下是泰克示波器的使用方法：
1. 将示波器连接到待测电路或信号源上。

确保示波器的地线和被测信号的地线连接在一起。

2. 打开示波器，并选择适当的触发方式。

触发方式可以是自动触发或外部触发，具体取决于需要观察的信号特性。

3. 调整示波器的基准电平和扫描范围，以确保信号波形在屏幕上清晰可见。

4. 如果需要测量信号的频率、幅度、相位等特性，可以使用示波器上的测量功能。

示波器通常提供多种不同的测量选项，可以根据需要选择相应的测量方法。

5. 使用示波器的光标功能，可以测量波形的时间间隔、电压差值等具体参数。

6. 为了更好地观察信号波形，可以调整示波器的水平和垂直触发位置。

这样可以将感兴趣的信号波形居中显示在示波器屏幕上。

7. 如果需要捕捉或保存当前的信号波形，可以将示波器连接到计算机或其他外部设备，通过示波器上的接口进行数据传输和处理。

需要注意的是，在使用泰克示波器时，需要根据具体的应用要求进行设置和调整。

具体的使用方法和操作步骤可能会因示波器型号和厂商而有所不同，因此在使用前建议阅读示波器的用户手册，以确保正确和安全地操作示波器。

泰克示波器的使用方法-1泰克示波器的使用方法-11.简介泰克示波器是一种用于观测和分析电子信号的仪器。

它能够显示电压随时间变化的波形图，并提供一系列的测量功能。

本文将介绍如何正确使用泰克示波器。

2.示波器的基本组成泰克示波器主要由以下部分组成：●示波器主机：包含显示屏、控制面板和信号输入端口。

●探头：用于将被测信号连接到示波器上。

●电源线：用于连接示波器主机与电源。

3.示波器的基本操作3.1 打开示波器●插入电源线并将其连接到电源插座。

●按下电源按钮打开示波器。

3.2 连接探头●将探头的引线一个端口连接到示波器的信号输入端口。

●将探头的夹子或插头连接到待测电路上。

3.3 设置示波器参数●调整显示屏亮度和对比度，以确保波形图清晰可见。

●选择合适的时间和电压基准，以便观测到所需的波形。

●根据被测信号的频率和幅度，调整示波器的水平和垂直缩放。

4.示波器的测量功能4.1 垂直测量●示波器可以测量信号的峰值、峰峰值、平均值和有效值等垂直参数。

●通过选择相应的测量功能和设置适当的垂直缩放范围，可以获取所需的测量结果。

4.2 水平测量●示波器可以测量信号的频率、周期和相位等水平参数。

●通过选择相应的测量功能和设置适当的时间基准，可以获取所需的测量结果。

4.3 自动测量●示波器还提供自动测量功能，可以在示波器屏幕上显示多个信号参数的测量结果。

5.泰克示波器的其他功能5.1 存储和回放波形●示波器可以将测量到的波形数据存储到内部或外部存储器中，并在需要时进行回放和分析。

5.2 触发功能●示波器的触发功能可以帮助用户捕捉特定的波形，并在特定的触发条件满足时自动进行测量和显示。

5.3 校准示波器●定期校准示波器以确保测量结果的准确性和可靠性。

6.附件本文档涉及的附件包括：●泰克示波器用户手册：详细介绍泰克示波器的所有功能和操作方法。

7.法律名词及注释●示波器：一种用于观测和分析电子信号的仪器。

●探头：用于将被测信号连接到示波器上的装置。

泰克示波器使用手册泰克示波器是一种用于测量和显示电信号波形的仪器，广泛应用于电子工程、通信工程、电力工程等领域。

本手册将介绍泰克示波器的基本操作方法、功能特点和常见故障排除方法，帮助用户更好地了解和使用泰克示波器。

第一部分：泰克示波器基本操作方法1. 开机操作a. 将示波器的电源线插入交流电源插座，打开示波器的电源开关。

b. 等待示波器启动完成，显示屏亮起并显示示波器的型号和版本号。

2. 示波器功能介绍a. 垂直控制：用于调节波形的幅度和位置。

b. 水平控制：用于调节波形的时间基准和位置。

c. 触发控制：用于设置波形的触发方式和触发电平。

d. 其他功能按钮：包括测量功能、存储功能、自动测量功能等。

3. 示波器测量操作a. 使用垂直控制和水平控制设置合适的波形显示范围和时间基准。

b. 设置触发方式和触发电平，保证波形能够稳定地触发显示。

c. 使用测量功能进行信号的频率、幅度、周期等参数的测量。

第二部分：泰克示波器功能特点1. 多通道显示：支持多路信号同时显示，方便用户对比不同信号的波形特征。

2. 自动测量功能：通过按下自动测量按钮，示波器可以自动测量出信号的频率、幅值、峰峰值等参数，便于快速获取信号特征。

3. 数据存储功能：支持将测量数据保存至示波器内部或外部存储设备，方便用户对测量结果进行分析和比对。

4. 网络连接功能：通过支持网络连接的示波器，用户可以通过远程控制、数据传输等方式实现远程操作和数据共享。

第三部分：泰克示波器常见故障排除方法1. 无法开机a. 检查示波器的电源线是否插好，是否接通电源。

b. 检查电源线和插座是否存在故障。

2. 波形不稳定a. 调节触发方式和触发电平，确保触发正确。

b. 检查信号源的稳定性，确认是否存在外部干扰。

3. 无法测量a. 检查测量线的连接是否良好。

b. 检查示波器的测量功能是否正常。

以上是对泰克示波器使用手册的简要介绍，希望能够帮助用户更好地了解和使用泰克示波器。

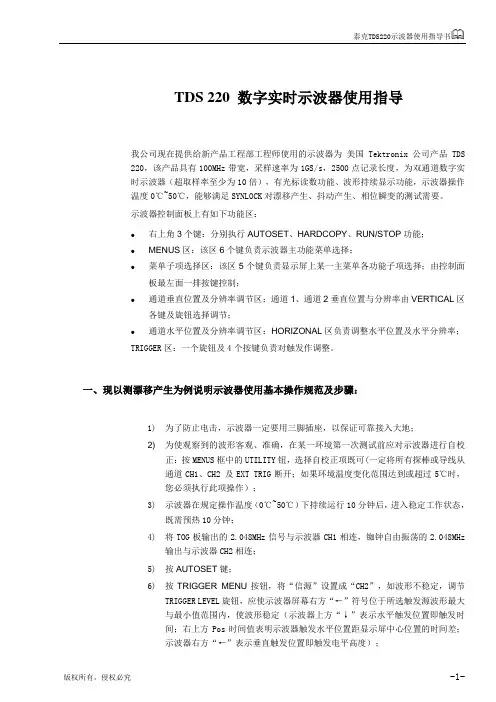

TDS 220 数字实时示波器使用指导我公司现在提供给新产品工程部工程师使用的示波器为美国Tektronix公司产品TDS220，该产品具有100MHz带宽，采样速率为1GS/s，2500点记录长度，为双通道数字实时示波器（超取样率至少为10倍），有光标读数功能、波形持续显示功能，示波器操作温度0℃~50℃，能够满足SYNLOCK对漂移产生、抖动产生、相位瞬变的测试需要。

示波器控制面板上有如下功能区：●右上角3个键：分别执行AUTOSET、HARDCOPY、RUN/STOP功能；●MENUS区：该区6个键负责示波器主功能菜单选择；●菜单子项选择区：该区5个键负责显示屏上某一主菜单各功能子项选择；由控制面板最左面一排按键控制；●通道垂直位置及分辨率调节区：通道1、通道2垂直位置与分辨率由VERTICAL区各键及旋钮选择调节；●通道水平位置及分辨率调节区：HORIZONAL区负责调整水平位置及水平分辨率；TRIGGER区：一个旋钮及4个按键负责对触发作调整。

一、现以测漂移产生为例说明示波器使用基本操作规范及步骤：1)为了防止电击，示波器一定要用三脚插座，以保证可靠接入大地；2) 为使观察到的波形客观、准确，在某一环境第一次测试前应对示波器进行自校正：按MENUS框中的UTILITY钮，选择自校正项既可(一定将所有探棒或导线从通道CH1、CH2 及EXT TRIG断开；如果环境温度变化范围达到或超过5℃时，您必须执行此项操作）；3)示波器在规定操作温度（0℃~50℃）下持续运行10分钟后，进入稳定工作状态，既需预热10分钟；4)将TOG板输出的2.048MHz信号与示波器CH1相连，铷钟自由振荡的2.048MHz输出与示波器CH2相连；5)按AUTOSET键；6)按TRIGGER MENU按钮，将“信源”设置成“CH2”，如波形不稳定，调节TRIGGER LEVEL旋钮，应使示波器屏幕右方“←”符号位于所选触发源波形最大与最小值范围内，使波形稳定（示波器上方“↓”表示水平触发位置即触发时间；右上方Pos时间值表明示波器触发水平位置距显示屏中心位置的时间差；示波器右方“←”表示垂直触发位置即触发电平高度）；7)这时如不想观察CH2通道触发信号波形，可按CH2的MENU键两次，以关闭CH2通道波形（该键为通道是否显示波形开关键）；8)调节CH1通道VERTICAL项下的 POSITION旋钮，将波形的调节到屏幕中间（相对垂直坐标）；9)将 CH1的VOLTS/DIV旋钮旋到最右端即2mV/格；10)先向左旋HORIZONIAL项下的POSITION钮使屏幕中心上升沿向左移动一个周期，此时右上方 Pos=1UI=448ns，即所测信号位置距触发位置一个周期，也就是使所测的上升沿处于屏幕中心位置，再向右调SEC/DIV钮直至10ns/格；11)按DISPLAY按钮，将持续选项设置成无限（波形的所有变化将会记录在显示屏上）；12)记录测试开始时间，测试30分钟后，按STOP键（注意这时除了按如下说明操作外，不要动任何钮及键，否则测试结果波形有被刷新可能）；13)按CURSOR按钮，将类型设置成时间，用VERTICAL项下CH1通道的POSITION旋钮调节CURSOR1光标与波形阴影左边对齐，用VERTICAL项下CH2通道的POSITION旋钮调节CURSOR2与波形阴影右边对齐（光标读数位置应为阴影水平值最宽处）；14)读出显示屏右区菜单项增量下的ns时间值，此值即为漂移产生时间值；15)示波器在安装了TDS200系列扩展模块的情况下，具有硬拷贝功能（打印）功能，可以在几种示波器支持的打印格式（LaserJet、Epson、BMP、PCX、EPSIMAGE、INTERLEAF、DPU411、DPU412、ThinkJet、DeskJet）下将测试波形打印出来；16)测试前应在示波器与HPLaserJet 打印机皆断电情况下，将打印电缆连到示波器上的Centronics口；17)按UTILITY键，在显示屏的菜单上选择“选件”项；18)显示屏的菜单上选择“硬拷贝”，然后将“版面格式”选为“竖向”，“拷贝格式”选为“LaserJet”（以HP激光打印机为例）,“拷贝接口”选为“Centronics”；19)按HARDCOPY键，数十秒钟后测试结果从打印机输出。

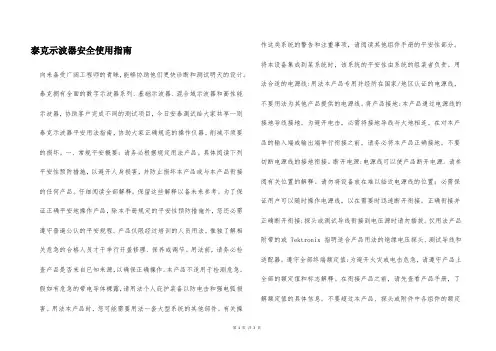

泰克示波器安全使用指南向来备受广阔工程师的青睐，能够协助他们更快诊断和测试明天的设计。

泰克拥有全面的数字示波器系列、基础示波器、混合域示波器和高性能示波器，协助客户完成不同的测试项目，今日安泰测试给大家共享一则泰克示波器平安用法指南，协助大家正确规范的操作仪器，削减不须要的损坏。

一、常规平安概要：请务必根据规定用法产品。

具体阅读下列平安性预防措施，以避开人身损害，并防止损坏本产品或与本产品衔接的任何产品。

仔细阅读全部解释。

保留这些解释以备未来参考。

为了保证正确平安地操作产品，除本手册规定的平安性预防措施外，您还必需遵守普遍公认的平安规程。

产品仅限经过培训的人员用法。

惟独了解相关危急的合格人员才干举行开盖修理、保养或调节。

用法前，请务必检查产品是否来自已知来源，以确保正确操作。

本产品不适用于检测危急。

假如有危急的带电导体裸露，请用法个人庇护装备以防电击和强电弧损害。

用法本产品时，您可能需要用法一套大型系统的其他部件。

有关操作这类系统的警告和注重事项，请阅读其他组件手册的平安性部分。

将本设备集成到某系统时，该系统的平安性由系统的组装者负责。

用法合适的电源线:用法本产品专用并经所在国家/地区认证的电源线，不要用法为其他产品提供的电源线。

将产品接地:本产品通过电源线的接地导线接地。

为避开电击，必需将接地导线与大地相连。

在对本产品的输入端或输出端举行衔接之前，请务必将本产品正确接地。

不要切断电源线的接地衔接。

断开电源:电源线可以使产品断开电源。

请参阅有关位置的解释。

请勿将设备放在难以临近电源线的位置；必需保证用户可以随时操作电源线，以在需要时迅速断开衔接。

正确衔接并正确断开衔接:探头或测试导线衔接到电压源时请勿插拔。

仅用法产品附带的或 Tektronix 指明适合产品用法的绝缘电压探头、测试导线和适配器。

遵守全部终端额定值:为避开火灾或电击危急，请遵守产品上全部的额定值和标志解释。

在衔接产品之前，请先查看产品手册，了解额定值的具体信息。

泰克示波器使用手册第一部分：产品概述泰克示波器是一款高性能、多功能的电子测试仪器。

它广泛应用于电子、通信、汽车、航空航天等领域，能够对电压、电流、频率等信号进行精确测量和分析。

本手册将介绍泰克示波器的基本功能、操作方法以及常见故障排除方法，帮助用户充分了解和使用这款仪器。

第二部分：基本功能1. 波形显示：泰克示波器能够清晰显示各种类型的波形，包括正弦波、方波、三角波等。

用户可以通过调节波形的时间基、电压基准和增益等参数来获取所需的波形信息。

2. 测量功能：该示波器具有丰富的测量功能，能够实时测量并显示电压、频率、周期、脉冲宽度等信号参数，并支持自动测量和手动测量两种方式。

3. 存储功能：用户可以通过示波器内置的存储功能保存和回放波形数据，便于后续分析和比对。

第三部分：操作方法1. 打开示波器：首先接通示波器的电源，然后按下开关按钮，等待仪器自检完成后，示波器即可启动。

2. 调节设置：根据需求调节时间基、触发级别、垂直灵敏度等参数，使波形显示清晰且符合测量要求。

3. 测量操作：选择需要测量的信号类型，例如电压、频率等，进行相应的测量操作并记录测量结果。

4. 存储回放：如果需要保存波形数据，可以通过示波器的存储功能将数据保存到内部存储器或外部存储设备中，并可以在需要时进行回放和分析。

第四部分：常见故障排除1. 示波器无法启动：检查电源线是否连接正常、电源是否正常工作，确保电源供应充足。

2. 波形显示异常：检查连接的信号源是否正常输出，调节示波器的参数是否合适。

3. 无法进行测量：校准探头是否正确连接，确认触发电平、时间基等参数是否设置正确。

4. 存储功能异常：检查存储设备是否正常连接，存储器空间是否足够。

通过以上手册的介绍，相信用户可以更好地掌握泰克示波器的使用方法和注意事项，帮助用户更高效地进行电子信号的测试与分析工作。

泰克示波器使用手册（最新版）目录1.泰克示波器概述2.泰克示波器的主要功能3.泰克示波器的使用步骤4.泰克示波器的维护与保养5.泰克示波器的注意事项正文【泰克示波器概述】泰克示波器是一种用于测量电信号的仪器，它能够将电信号转换成可视化的波形，便于工程师们分析和调试电路。

泰克示波器具有高精度、高速度、高可靠性等特点，广泛应用于电子科技、通信技术、计算机科学等领域。

【泰克示波器的主要功能】泰克示波器的主要功能包括波形观察、数据分析、信号生成和调试等。

它能够观测和记录各种模拟和数字信号，对信号进行实时监测和分析，为电路设计和故障排查提供有力支持。

【泰克示波器的使用步骤】1.连接电路：将待测电路与示波器连接，注意正确连接地线、电源线等。

2.打开示波器：开启示波器电源，根据需要调整示波器的垂直和水平缩放。

3.设置示波器：选择适当的测量模式，设置触发器、时基等参数。

4.观察波形：开始观测波形，并进行实时数据记录和分析。

5.保存和输出数据：将观测到的波形和数据保存到计算机或其他存储设备中，以便后续分析和打印。

【泰克示波器的维护与保养】1.定期检查：定期检查示波器的性能和外观，确保其正常工作。

2.清洁示波器：使用干净柔软的布擦拭示波器表面，避免使用有刺激性化学品的清洁剂。

3.避免振动：示波器在工作过程中应避免受到振动和冲击。

4.储存条件：在不使用示波器时，应将其存放在通风干燥、避免阳光直射的地方。

【泰克示波器的注意事项】1.使用前请仔细阅读说明书，了解示波器的性能和使用方法。

2.操作示波器时需佩戴防静电手环，防止静电损坏元器件。

3.切勿在示波器上施加过高的电压或电流，以免损坏示波器。

泰克示波器的使用方法-1泰克示波器是一种常用的电子测试仪器，用于观测电信号的波形。

它广泛应用于电子研发、生产制造、维修及教学等领域。

本文将介绍泰克示波器的基本使用方法，帮助读者快速上手使用这一重要的工具。

1. 准备工作在使用泰克示波器之前，需要做一些准备工作：1.1 连接电源，将泰克示波器的电源插头插入电源插座，并将另一端插入泰克示波器的电源接口。

确保电源输入的电压与泰克示波器标牌上标明的电压范围一致。

1.2 连接待测信号使用钳子状探头或测试线缆将待测信号连接到泰克示波器的输入通道。

确保连接的质量可靠，避免干扰信号的引入。

1.3 调整示波器设置打开泰克示波器的电源开关，观察示波器的屏幕是否亮起。

如果屏幕没有显示或显示异常，可以按下面的步骤进行调整：1. 调整亮度和对比度，使屏幕显示清晰明亮。

2. 调整时间基准，选择适当的时间尺度，可以通过旋转时间基准旋钮实现。

3. 调整垂直校准，通过旋转垂直校准旋钮，使信号在屏幕上垂直居中且波形垂直稳定。

4. 调整水平校准，通过旋转水平校准旋钮，使信号在屏幕上水平居中且波形水平稳定。

2. 示波器操作当准备工作完成后，可以开始进行泰克示波器的操作了。

2.1 设置时间和电压尺度示波器可以通过时间和电压尺度显示信号的波形。

可以通过时间/电压方位键选择相应的尺度。

2.2 设置触发模式触发模式用于确定何时示波器开始显示信号。

常见的触发模式包括自由运行、自动和单次触发等。

根据需要选择相应的触发模式，并设置相应的触发源和触发电平。

2.3 显示和测量波形在示波器屏幕上显示出信号波形后，可以使用光标功能进行测量。

可以测量波形的幅度、频率、占空比等参数。

2.4 存储和导出数据如果需要保存波形数据，可以通过示波器的存储功能将波形数据保存到内部存储器或外部存储设备中。

存储的数据可以随时导出进行进一步分析。

3. 安全注意事项在使用泰克示波器时，需要注意以下安全事项：避免将示波器暴露在高温、高湿度、灰尘密集或强磁场等环境中，以免影响示波器的性能和寿命。

示波器泰克使用方法
示波器是一种用于观测和测量电子信号波形的仪器。

以下是使用Tektronix示波器的一般步骤：
1. 连接电源：将示波器连接到电源，并打开电源开关。

2. 连接信号源：使用万用表或手动设置恢复恢复示波器到工作范围内。

使用信号源通过BNC或其他适配器连接示波器的输入通道。

确保正确连接地线。

3. 设置水平扫描：选择水平控制通道，通过调节扫描扩展、扫描速度和触发设置来调整水平范围和时间基准。

4. 设置垂直扫描：选择垂直控制通道，通过调整增益、偏移和衰减设置来调整电压范围和信号位置。

5. 设置触发器：选择触发控制通道，通过设置触发的信号类型（例如边沿、脉宽等）和触发电压来触发示波器。

6. 扫描波形：打开示波器的扫描按钮，可以看到输入信号的波形，通过调整设置和触发条件可以获得所需的波形。

7. 分析波形：使用示波器上的光标、测量功能或自动功能来分析波形的各种参
数和特性。

8. 调整设置：根据需要调整扫描范围、时基、增益、触发设置等，以获得更好的波形显示和分析。

值得注意的是，示波器具有许多高级功能和设置选项，因此具体使用方法可能因型号和型号而有所不同。

因此，在使用示波器之前，建议阅读Tektronix示波器的用户手册以了解具体的操作步骤和设置说明。

泰克示波器使用方法泰克示波器是一种在电子测试和测量中广泛使用的仪器，用于显示电压波形的变化。

它可以帮助用户诊断电路问题、测量信号频率和幅度、观察电信号的形态和稳定性等等。

下面是泰克示波器的详细使用方法介绍，帮助您更好地使用该仪器进行电子测试和测量。

1.连接电源和输入信号：首先，将泰克示波器的电源线连接到电源插座，并确保电源开关处于关闭状态。

然后，使用BNC连接线将要测量的信号源连接到示波器的通道输入端口（通常标有CH1和CH2）。

2.调整示波器控制：打开示波器电源开关，示波器开始启动。

根据需要，选择合适的时间/电压量程和触发模式。

示波器通常提供多个量程选项，用于测量不同幅度的电压信号。

时间基准用于控制示波器水平轴上单位刻度表示的时间间隔。

3.调整触发设置：示波器需要对输入信号的一些特定特征进行触发，以便显示稳定的波形。

触发设置可以通过触发控制面板进行调整。

通常能选择的设置包括触发源、触发电平和触发边沿。

根据实际需要和信号源的特性，设置适当的触发条件。

4.显示控制：示波器的显示控制功能包括亮度、对比度、栅格和波形调节等。

这些设置通过示波器的前面板上的控制旋钮进行调整。

您可以根据个人喜好和工作环境调整这些参数，以获得最佳的显示效果。

5.获取波形：一旦完成上述设置，通过点击示波器前面板上的“单次”按钮或持续地点击“运行”按钮，获取输入信号的波形。

示波器屏幕上会显示出波形曲线，您可以通过垂直和水平调节旋钮，根据需要调整波形的位置和大小。

6.高级功能：泰克示波器通常具有一些高级功能，可以进一步提高测试效率和准确性。

例如，自动测量功能可以自动测量波形的频率、幅度、上升时间、下降时间等参数。

存储和回放功能可以存储示波器屏幕上的波形，并在需要时进行回放和分析。

7.附件和探头：泰克示波器通常附带一些附件和探头，用于特定的测试和测量任务。

探头是连接示波器和被测电路的电缆，通常具有信号增益和衰减功能，以便在不同幅度的信号下进行测试。

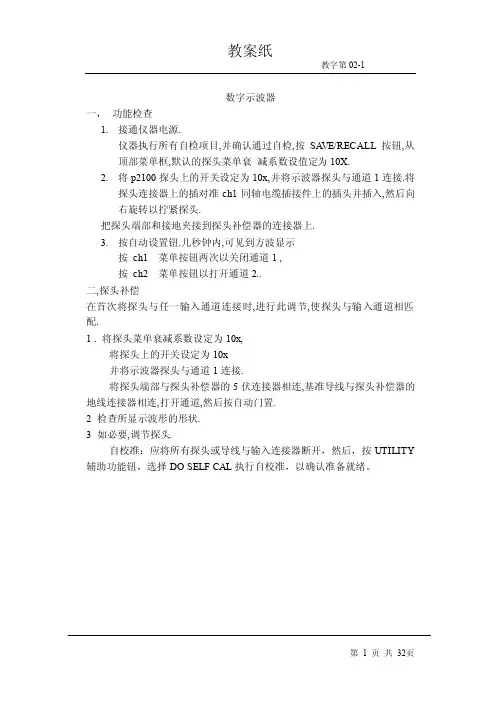

数字示波器一，功能检查1.接通仪器电源.仪器执行所有自检项目,并确认通过自检,按SA VE/RECALL按钮,从顶部菜单框,默认的探头菜单衰减系数设值定为10X.2.将p2100探头上的开关设定为10x,并将示波器探头与通道1连接.将探头连接器上的插对准ch1同轴电缆插接件上的插头并插入,然后向右旋转以拧紧探头.把探头端部和接地夹接到探头补偿器的连接器上.3.按自动设置钮.几秒钟内,可见到方波显示按ch1 菜单按钮两次以关闭通道1 ,按ch2 菜单按钮以打开通道2..二,探头补偿在首次将探头与任一输入通道连接时,进行此调节,使探头与输入通道相匹配.1 . 将探头菜单衰减系数设定为10x,将探头上的开关设定为10x并将示波器探头与通道1连接.将探头端部与探头补偿器的5伏连接器相连,基准导线与探头补偿器的地线连接器相连,打开通道,然后按自动门置.2 检查所显示波形的形状.3 如必要,调节探头.自校准：应将所有探头或导线与输入连接器断开，然后，按UTILITY 辅助功能钮，选择DO SELF CAL执行自校准，以确认准备就绪。

数字示波器三.探头衰减系数设定:探头有多种衰减系数,它们会影响示波器垂直标尺度数.如改变(检查)探头衰减系数设定值,按所使用通道的---垂直功能菜单钮, 然后按---探头钮旁的选择钮,直至显示正确的设定值.该设定在再次改变前一直有效.注意:出厂时预定值为10x.确认在探头上衰减开关的设定与示波器上探头探头菜单的选项相同.探头开关的设定值为1 和10.注意:衰减开关,设定在1 时探头将示波器的带宽限制在7兆,欲全带宽时,必将开关设定为10-.四，基本概念（一），触发:触发决定了示波器何时开始采集数据和显示波形,一旦触发被正确设定.它可以把不稳定的显示或黑屏转换成有意义的波形.示波器在开始采集数据时,先收集足够的数据用来在触发点的左方画出波形,示波器在等待触发条件发生的同时连续地采集数据.当检测到触发后,示波器连续地采集足够的数据以在触发点的右方画出波形.1．信源:触发可从多种信源得到:输入通道,市电,外部触发.1）输入通道:最常用, 可任选. 被选中作为触发信源的通道,无论其输入是否被显示.都能正常工作.2）市电:用来显示信号与动力电,如照明设备和动力提供设备,之间的频率关系.示波器将产触发,无需人工输入触发信号.3）外部触发: 用于在两个通道上采集数据的同时在第三个通道上输入触发.2．触发类型:1）边沿触发:可利用模拟和数字测试电路进行边沿触发,当触发输入沿给方向通过某一给定电平时,边沿触发发生.2）视频触发: 标准视频信号可用来进行场行触发.3．触发方式:1）自动触发:使得示波器即使在没有检测到触发条件的情况下也能取到波形,当示波器在一定等待时间”该时间由时基设置决定”器将进行强制触发.当强制进行无效触发时,示波器不能使波形同步,则显示有波形将卷在一起,当有效触发发生时,显示器上的波形是稳定的.可用自动方式来监测幅值电平等可能导致波形显示发生卷滚的因素.2）正常触发: 示波器在正常触发方式下只有当其被触发时才能获取到波形,无触发时,示波器将显示原有波形而获取不到新波形.3）单次触发:在单次触发方式下,用户每按下一次”运行”按钮,示波器将检测到一次触发获取一个波形.示波器采集到的数据依赖于获取方式.4．释抑:释抑时间—每次采集之后的一段时间.为了产生稳定的显示波形的需要.释抑周期可被用来阻止脉冲序中第一个脉冲之外的其它脉冲上的触发.这样,示波器将总是只显示第一个脉冲.为获得释抑控制,按下HORIZONTAL “释抑”,并用释抑旋钮改变释抑周期.5．耦合触发耦合决定信号的何种分量被传送到触发电路,耦合类型包括直流,交流,噪声抑制,高频抑制和低频抑制.1）直流:允许所有的分量通过.2）交流: 阻止直流分量通过.3）噪声抑制:降低触灵敏度并要求较高的信号幅值才能形成稳定触发,从而减少了在噪声上信号错误触发的可能性.4）高频抑制:阻止信号的高频部分通过,只允许低频分量通过.5）低频抑制: 作用效果与高频抑制耦合相反.6．斜率和电平斜率控制钮决定示波器的触发点在信号上升沿或在下降沿,欲获得触发斜率控制,按下”触发菜单”按钮选择”边沿”并用”斜率”按钮选择上升或下降.电平控制钮决定触发点在,边沿上的确切位置,欲获得触发电平控制,按下”HORIZONTAL”菜单按钮,选择“电平”并旋转”电平”旋钮改变数值.数字示波器（二）采集数据采集模拟数据时,本示波器将其转换成数字形式.时基设置将影响采集数据的速度.1，采集数据有三种不同的方式:1）采样: 在该获取方式下,示波器按相等的时间间隔对信号采样以重建波形.这种方式在大多数情况下正确地表示了模拟信号.这种方式不能获取模拟信号在两次采样时间间隔内发生的迅速变化, 从而导至混淆,并有可能丢失信号中的窄脉冲.2）峰值检测: 示波器采集每一采样间隔中输入信号的最大值,并用采样数据显示波形.这样,示波器可以获取和显示在采样方式下可能丢失的窄脉冲,但噪场将比较明显.3）平均值: 示波器获取若干波形,然后取平均,并显示平均后的波形,可用这种方式减少随机噪声.2．时基通过在离散点上对输入信号的采样将波形数字化,时基控制数字化的频率.使用“秒/刻度”旋钮调整时基到某一水平刻度以适合用户需要.（三）．标度和定位波形通过调整波形的刻度和位置可改变其在导电屏幕上的显示.刻度被改变时,显示波形的尺寸将被放大或缩小.位置改变时,波形将上下左右移动.1．垂直刻度和位置通过上下移动波形可以改变显示波形的垂直位置,为对比数据,可将波形上下对齐.改变形的垂直刻度时,显示波形将相对接地电平收缩或扩张.2．水平刻度和位置:触发前后可通过调整”水平位置”控制钮查看波形数据, 改变波形的水平位置实际改变的是触发与显示区中心的时间偏差使用”秒/刻度”旋钮可改变所有波形的水平刻度.如查看波形的一个周期以测量其上升沿的对冲.数字示波器（四）测量：示波器所显示的电压—时间坐标图，可用来测量所显示的波形。

泰克示波器的使用简介
1、Utility键的使用选中文等开机项，选择采集倍数，使波形显示美观
2、Default Setup默认设置，建议关机前按一下，回复到默认状态，放弃本次使
用的设置。

3、用探头CH1或CH2接好信号，先按信号通道，黄/兰。

此时信号显示可能不
理想。

按Autoset，通常会显示正常波形。

4、定性的解读波形特征，需要结合耦合方式。

先按信号通道（黄/兰），再在屏
幕右侧边框上观察选择耦合方式DC/AC/GND。

除此之外，选择了通道（黄/兰）后，还可以选择示波器带宽/粗细调及探头倍乘等。

5、如果信号不稳定，可以通过触发方式与触发电平的调整来处理。

先按level
下方的“触发菜单”，再在屏幕的右边框找触发源等，调整电平。

6、测量Measure：按测量键。

此时先选信源CH1/CH2，再结合屏幕右侧边框上
的选项，选择测量电压/峰峰值/幅值/频率/周期等（共17项），边框上立即会有显示。

7、RefA和RefB用于显示一个标准信号与被测信号直观地对比。

8、光标键：可选择出现横纵游标，可旋转调整位置，方便读屏幕。

9、Stop/Run 冻结波形/复原
10、Save/Recall 可以存储波形内存储或U盘。

可选择存整屏或者设置状况或
者只存波形。

思路:开机-输入信号-显示-稳定-测量-读数。

泰克示波器使用手册第一章：产品概述1.1 产品介绍泰克示波器是一款高性能、多功能的电子测量仪器，广泛应用于电子、通讯、汽车、航空航天等领域。

本手册旨在向用户介绍泰克示波器的基本功能、操作方法以及常见问题的解决方法，帮助用户更好地了解和使用该产品。

1.2 主要特点- 高性能采样系统，能够准确捕捉电子信号的波形变化。

- 多种测量功能，包括电压、电流、频率等参数的测量。

- 多种触发方式，支持边沿触发、脉冲触发、模式触发等多种触发条件。

- 轻巧便携，便于携带和使用。

1.3 适用范围泰克示波器适用于电子电路的调试、故障排除、信号分析等工作，可用于实验室、车间、现场等多种环境中。

第二章：基本操作2.1 示波器连接将示波器插头插入待测电路的输入端口，并确保连接正确无误。

2.2 示波器开机按下示波器的电源开关，等待示波器启动完成。

2.3 示波器设置根据实际测量需求，设置示波器的时间基准、垂直增益、触发条件等参数。

2.4 信号测量观察示波器屏幕上的波形，通过调节示波器的各个参数，获取电子信号的波形数据并进行分析。

第三章：高级功能3.1 自动测量示波器提供自动测量功能，能够自动识别并测量信号的峰值、频率、周期等参数，提高测量效率。

3.2 存储与回放示波器能够将测量数据保存到内部存储器或外部存储介质中，并支持回放功能，方便用户进行数据分析和比较。

3.3 常用快捷键示波器提供多种常用快捷键，方便用户快速调整设置和切换功能，提高操作效率。

第四章：故障排除4.1 无法识别信号若示波器无法识别待测信号，可检查连接是否松动或接地是否良好，确保示波器输入端口连接正确。

4.2 波形异常若示波器测得的波形异常，可检查示波器触发条件、时间基准等设置，或进行调整和校正。

4.3 其他问题若遇到其他问题，建议查阅用户手册中的故障排除部分，或联系生产厂家的技术支持部门进行咨询。

结语泰克示波器作为一款功能强大、性能稳定的电子测量仪器，能够帮助用户进行电子信号的测量、分析和故障排除，是电子工程师和技术人员的得力助手。

泰克示波器操作方法
以下为泰克示波器的一般操作方法：
1. 插入电源并开机：将泰克示波器插入电源，并按下电源按钮开机。

2. 调整触发设置：使用示波器的触发控制按钮，设置适当的触发方式（如边沿触发、脉冲触发等）和触发电平。

3. 设置水平缩放和位置：使用水平缩放和位置控制按钮，调整波形水平缩放和位置，以适应所测信号的频率和波形时序。

4. 设置垂直缩放和位置：使用垂直缩放和位置控制按钮，调整波形的垂直缩放和位置，以适应所测信号的幅度和波形振幅。

5. 选择合适的通道：如果泰克示波器有多个通道，使用通道选择开关，选择所需的通道进行测量。

6. 观察波形：在示波器屏幕上观察波形，并调整各个参数，以获得清晰、稳定的波形。

7. 更改时间基准：使用时间基准旋钮，调整泰克示波器的时间刻度。

8. 触发延迟设置：使用延迟触发控制按钮，设置波形触发延迟。

9. 测量信号参数：使用示波器上的测量功能，测量信号的各种参数，如频率、周期、占空比等。

10. 执行数据记录和保存：根据需要，使用示波器上的数据记录和保存功能，记录或保存所测信号的数据。

11. 调整触发灵敏度：根据所测信号的噪声水平，调整触发灵敏度，以获得稳定的触发。

12. 调整增益和衰减：根据所测信号的幅度范围，使用示波器上的增益和衰减控制按钮，调整波形的幅度显示。

13. 关闭示波器：在使用完毕后，按下电源按钮关闭示波器，然后拔掉电源插头。

需要注意的是，泰克示波器的具体操作方法可能会因型号和功能而有所不同，请参考相应的用户手册或操作指南，以获得准确的示波器操作方法。

泰克示波器使用手册泰克示波器是一种广泛使用的电子测量仪器，用于观察和分析电子信号的波形和参数。

以下是泰克示波器的基本使用手册，以帮助您了解如何使用它来执行各种测量任务。

一、概述泰克示波器是一种多功能的测量仪器，可以用于观察和分析各种电子信号的波形和参数。

它具有高分辨率和高采样率，可以捕获和分析快速变化的信号。

泰克示波器通常配备有多种触发模式和测量功能，以适应不同的测量需求。

二、基本操作1.开启示波器：首先打开电源，启动示波器。

2.连接信号：将需要测量的信号连接到示波器的输入端。

3.调整垂直和水平刻度：根据信号的幅度和频率，调整垂直和水平刻度，以便在屏幕上显示清晰的信号波形。

4.选择触发模式：根据信号的特点，选择合适的触发模式（如边沿触发、脉宽触发等），以便准确捕获信号。

5.开始测量：按下“运行”按钮，示波器开始采集信号并显示在屏幕上。

6.分析信号：通过观察信号的波形和参数，可以对信号进行分析和评估。

7.保存数据：如果需要，可以将测量数据保存到计算机或记录器中。

三、高级功能1.数学函数：泰克示波器支持多种数学函数（如FFT、滤波器等），可以对信号进行进一步的分析和处理。

2.自动测量：自动测量功能可以根据预设的参数自动测量信号的幅度、频率、脉宽等参数。

3.波形录制：波形录制功能可以将连续的信号波形记录下来，以便后续分析和处理。

4.实时频谱分析：实时频谱分析功能可以对信号进行频谱分析，以了解信号在不同频率下的幅度分布。

四、注意事项1.在使用示波器之前，请确保已经充分了解其使用方法和注意事项。

2.在测量过程中，要保持示波器的稳定性和准确性，避免对测量结果产生影响。

3.在进行复杂测量时，建议参考泰克示波器的用户手册或专业教程，以确保正确使用其高级功能。

4.在使用过程中，如果遇到任何问题或故障，请及时联系泰克的技术支持或专业维修人员。

总之，泰克示波器是一种功能强大的电子测量仪器，可以用于观察和分析各种电子信号的波形和参数。

泰克示波器的使用方法引言：泰克示波器是一种用于观察和分析电子信号波形的仪器。

它在电子工程领域有着广泛的应用，可以帮助工程师诊断和解决电路故障，优化信号质量，提高电子设备的性能。

本文将介绍泰克示波器的使用方法，包括波形显示和触发功能、控制面板的操作、通道设置以及常见应用场景。

一、波形显示和触发功能1. 连接示波器：在使用泰克示波器之前，首先需要将待测信号源正确连接到示波器的输入通道上。

通常，示波器提供多个通道，可以单独观察多个信号源的波形。

2. 调整波形显示：通过示波器的控制面板，可以调整波形显示的水平和垂直尺度。

水平尺度控制波形的时间轴范围，垂直尺度则控制波形的电压幅值。

根据实际需要，可以适当调整尺度以使波形显示清晰。

3. 设置触发条件：示波器的触发功能可以帮助我们捕获和稳定显示待测信号的波形。

设置触发条件可以选择波形触发的边沿类型（上升沿、下降沿或边沿宽度）、触发电平和触发通道。

通过合理的触发设置，可以确保波形显示稳定和一致。

二、控制面板的操作1. 菜单和软按键：泰克示波器的控制面板上通常有一些预设的菜单和软按键，用于选择查看不同的参数和设置示波器的功能。

通过操作这些软按键，使用者可以方便地切换示波器的工作模式、调整测量参数等。

2. 变换和运算功能：泰克示波器通常也会提供一些变换和运算功能，用于对波形进行数学运算和变换。

例如，我们可以进行加减乘除、FFT变换、自动测量等操作，并显示运算结果，以便更全面地分析和评估信号波形。

三、通道设置1. 模拟通道和数字通道：示波器一般提供多个模拟通道，用于接收和显示连续信号的波形。

同时，还可以选择启用数字通道，用于接收和显示离散信号的变化。

通过设置通道的数目、带宽和增益等参数，可以满足不同信号的测量需求。

2. 多通道显示：泰克示波器支持多通道波形的同时显示，用户可以选择单独显示某个通道的波形，也可以选择显示多个通道的波形进行比较和分析。

这样，用户可以方便地观察不同信号源之间的关系和相互影响。

泰克示波器的使用方法1. 简介泰克示波器是一种常用的电子测试仪器，用于显示和测量电压信号的波形。

它广泛应用于电子领域的研究、开发和故障排除过程中。

本文将介绍泰克示波器的基本使用方法，帮助您更好地了解和使用这一工具。

2. 准备工作在开始使用泰克示波器之前，您需要确保以下几项准备工作已完成：- 确定测试对象：选择要测量的电路或设备。

- 连接电源：确保示波器已连接到适当的电源，并处于正常工作状态。

- 连接探头：将探头一端插入示波器的通道输入端口，并将另一端与测试对象正确连接。

3. 设置测量参数- 水平设置：通过调整水平控制旋钮，设置示波器屏幕上波形的水平位置和时间基准。

根据需要，可以调整时间基准的范围和精度，以便更好地观察波形变化。

- 垂直设置：通过调整垂直控制旋钮，设置波形的幅度和位置。

根据信号的幅度范围选择合适的量程，并调整位置使波形在屏幕中心。

4. 进行测量- 单通道测量：选择要测量的通道，并确保该通道的探头已正确连接到测试对象上。

调整垂直和水平设置，使波形在屏幕上清晰可见。

观察波形的幅度、频率和形状，并根据需要进行调整。

- 双通道测量：如果需要同时比较两个信号，可以使用示波器的两个通道进行测量。

将两个探头连接到相应的测试对象上，并通过调整垂直设置确保两个波形在屏幕上均匀分布。

利用示波器提供的功能，可以进行波形的加减、乘除等运算。

- 自动测量：示波器通常配备了自动测量功能，能够自动分析波形并显示相应的测量结果，如峰峰值、频率、周期等。

在需要快速测量的情况下，可使用该功能进行快速测量。

5. 存储和分析波形- 存储波形：示波器通常具有存储功能，可以将观察到的波形保存到内部存储器或外部存储设备中。

通过按下相应的存储按钮或菜单选项，可以将当前波形保存，并在需要时进行回放和分析。

- 波形分析：示波器还提供了一系列波形分析功能，如自动峰值检测、频谱分析、时域和频域测量等。

利用这些功能，可以对波形进行更深入的分析，并获取更多有关信号特性的信息。

泰克示波器使用指南一、泰克示波器的基本结构和功能1.显示屏幕：用于显示波形和参数信息；2.控制面板：包括旋钮、按钮等各种操作控件；3.输入端口：用于连接被测电路；4.控制电路：用于处理和控制信号。

在使用泰克示波器之前，需要先了解各个功能区的作用：1.标尺控制区：通过旋钮调节波形的幅度和时间尺度；2.触发控制区：用来控制波形的起始位置和形状；3.输入和输出控制区：用于设置输入和输出信号的参数；4.光标控制区：用于测量波形的幅度、频率等参数。

二、连接电路及示波器的操作步骤在使用泰克示波器之前，首先需要将被测电路正确地连接到示波器的输入端口。

一般来说，示波器的输入端口包括通道1和通道2，可以分别连接到被测电路的信号源和地。

接下来，按照以下步骤操作示波器：1.打开电源开关，示波器将自检并显示欢迎画面；2.调整波形的幅度和时间尺度。

通过标尺控制区的旋钮，将波形调整到适合观察的大小，并选择合适的时间尺度；3.设置波形的触发条件。

触发控制区的按钮和选择旋钮可用于设置触发源、触发电平和触发模式，在通道1或通道2上设置适当的触发条件；4.调整波形的位置和形状。

如果波形显示不完整或偏移过大，可以通过标尺控制区的旋钮来调整波形的位置，触发控制区的按钮和选择旋钮来调整波形的形状；5.测量波形的参数。

使用光标控制区的按钮和选择旋钮，可以测量波形的幅度、频率、周期等参数；6.分析波形。

示波器通常具有多种分析功能，如峰峰值测量、频谱分析等，可以根据需要选择相应的功能。

三、注意事项和常见问题解决方法在使用泰克示波器时，需要注意以下几个方面：1.输入信号的范围。

示波器的输入信号范围应该在示波器的额定范围内，否则可能会损坏示波器；2.波形的触发条件。

选择适当的触发源和触发条件，可以获得稳定和清晰的波形；3.信号的接地。

确保示波器和被测电路的地连接正确，避免出现信号漂移或干扰；4.示波器的保养。

定期清洁显示屏和控制面板，确保示波器的正常运行。

常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作内存；
2.测量：点击,自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具,诸如语言选择；
5.Cursor 光标：点击按钮,激活光标,可以测量波形参数；
6.Display显示：改变波形外观或者显示屏
7.help帮助：点击按钮,激活系统的帮助系统；
8.默认设置default setup：点击按钮,回复出厂设置；
9.Autoset 自动设置：点击按钮,根据被测波形,自动的设计垂直、水平和触发控制器,以
利于被测波形全部的显示；
10.Single SEQ：
11. Run/stop运行停止：点击按钮,停止捕获波形停止后,即会显示已经捕捉到的波动,即
波动的静止状态,或者点击重新启动捕获,可以观察动态的波形；
12.Print 打印：
15
1.Position：旋转按钮,可调节所选波形的垂直位置
2.CH1 MENU：点击按钮,可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮,可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮,可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。
