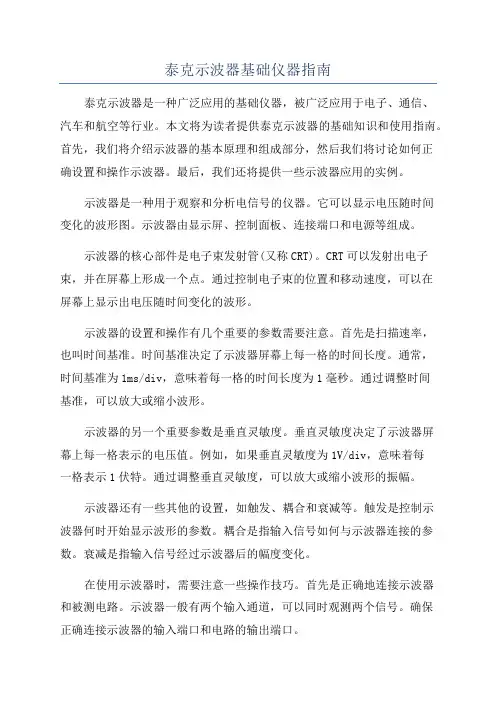

泰克示波器基础仪器指南泰克示波器是一种广泛应用的基础仪器，被广泛应用于电子、通信、汽车和航空等行业。

本文将为读者提供泰克示波器的基础知识和使用指南。

首先，我们将介绍示波器的基本原理和组成部分，然后我们将讨论如何正确设置和操作示波器。

最后，我们还将提供一些示波器应用的实例。

示波器是一种用于观察和分析电信号的仪器。

它可以显示电压随时间变化的波形图。

示波器由显示屏、控制面板、连接端口和电源等组成。

示波器的核心部件是电子束发射管(又称CRT)。

CRT可以发射出电子束，并在屏幕上形成一个点。

通过控制电子束的位置和移动速度，可以在屏幕上显示出电压随时间变化的波形。

示波器的设置和操作有几个重要的参数需要注意。

首先是扫描速率，也叫时间基准。

时间基准决定了示波器屏幕上每一格的时间长度。

通常，时间基准为1ms/div，意味着每一格的时间长度为1毫秒。

通过调整时间基准，可以放大或缩小波形。

示波器的另一个重要参数是垂直灵敏度。

垂直灵敏度决定了示波器屏幕上每一格表示的电压值。

例如，如果垂直灵敏度为1V/div，意味着每一格表示1伏特。

通过调整垂直灵敏度，可以放大或缩小波形的振幅。

示波器还有一些其他的设置，如触发、耦合和衰减等。

触发是控制示波器何时开始显示波形的参数。

耦合是指输入信号如何与示波器连接的参数。

衰减是指输入信号经过示波器后的幅度变化。

在使用示波器时，需要注意一些操作技巧。

首先是正确地连接示波器和被测电路。

示波器一般有两个输入通道，可以同时观测两个信号。

确保正确连接示波器的输入端口和电路的输出端口。

另一个重要的操作技巧是选择适当的时间基准和垂直灵敏度。

时间基准和垂直灵敏度的选择应该使波形充满整个屏幕，并且不会超出屏幕的范围。

示波器还可以进行一些高级的操作和功能，如傅里叶变换、自动测量和存储波形等。

傅里叶变换可以将时域信号转换为频域信号，方便进行频谱分析。

自动测量可以自动地测量波形的各种参数，如频率、幅度和相位等。

B触发：B触发主要用来测量在A事件发生后的一段时间内（如A的一个或半个周期内），B事件发生多少次，如用来测试Htotal，Vtotal等。

A事件为低频信号，B事件为高频信号。

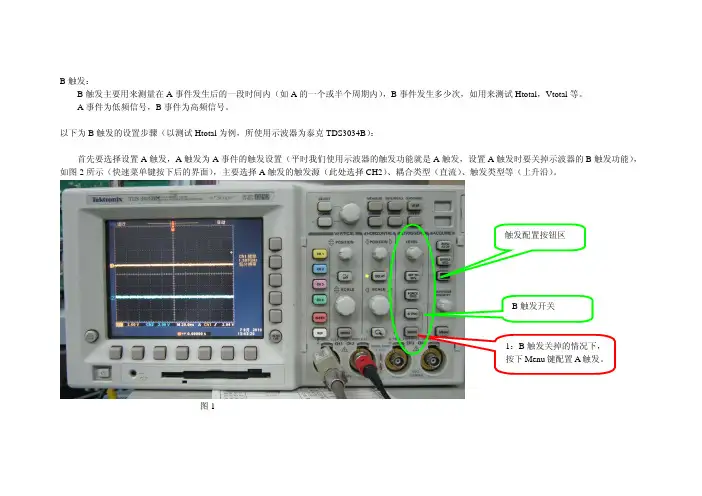

以下为B触发的设置步骤（以测试Htotal为例，所使用示波器为泰克TDS3034B）：首先要选择设置A触发，A触发为A事件的触发设置（平时我们使用示波器的触发功能就是A触发，设置A触发时要关掉示波器的B触发功能），如图2所示（快速菜单键按下后的界面），主要选择A触发的触发源（此处选择CH2）、耦合类型（直流）、触发类型等（上升沿）。

图1然后选择B触发，先把B TRIG键按下，左边的指示灯会亮起（B触发功能打开），然后按一下B TRIG键下面的菜单键，然后配置B触发。

图3B触发需要设置的有触发源（CH3）、耦合（直流）、触发类型（上升沿，此处最好选择下降沿，原因如后面所述）、触发电平，如图4所示。

图5： 把CH1和CH2分别接上相应的信号，CH1接DE 信号，CH2接CLK 信号，再按AOUTSET ，然后分别调节幅度标度旋钮和时间标度旋钮，把显示的内容放大到合适幅度，缩短显示的扫描时间，能够清晰显示每一个B 事件，如图6所示。

图6：再按下B在A后触发事件下方的按键，图7：设定完成后按B在A后触发到达如图7的界面。

图8：然后按B 事件下的设置分钟，顺时针旋动滚动条的旋钮，到下个A 事件的结束点，在这端时间（空间）内的B 事件的数目就可以在B 事件上显示出来。

如图10所示。

图9：图10：按B事件下面的设为分钟，就可以清零，重新测量。

除事件外，B触发也可测量时间。

在图10的界面中选择时间，就可以测量时间。

为什么B事件触发最好选择下降沿？不知道为什么，选择上升沿时，示波器统计会有错误。

如图11~14所示。

图11：A、B触发都选择上升沿。

图12：A、B触发都选择上升沿时，第三个B事件时，示波器统计才是第二个B事件。

图13，A事件选择上升沿，B事件选择下降沿时，示波器显示无误图14：A事件触发选择上升沿，B事件触发选择下降沿，示波器统计无误。

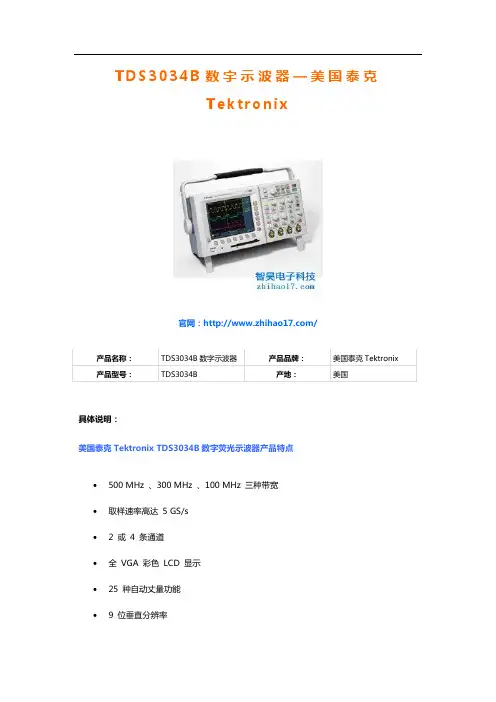

T D S3034B数字示波器—美国泰克T e k t r o n i x官网：/产品名称：TDS3034B数字示波器产品品牌：美国泰克Tektronix 产品型号：TDS3034B 产地：美国具体说明：美国泰克Tektronix TDS3034B数字荧光示波器产品特点•500 MHz 、300 MHz 、100 MHz 三种带宽•取样速率高达5 GS/s• 2 或4 条通道•全VGA 彩色LCD 显示•25 种自动丈量功能•9 位垂直分辨率•多语言用户界面•使操纵更简易"快捷菜单"图形用户界面•内置以太网端口•e*Scope TM 网上远控功能•WaveAlert TM 自动波形异常检测能力美国泰克TektronixTDS3034B数字荧光示波器电特性:美国泰克TektronixTDS3034B数字荧光示波器仪器附件:TDS3TMT －电信模板测试应用模块。

TDS3AAM －高级分析模块。

TDS3LIM －极限测试模块。

TDS3FFT －快速傅里叶变换(FFT) 模块。

TDS3TRG －高级触发应用模块。

TDS3VID －扩展视频应用模块。

TDS3SDI －601 串行数字视频模块。

TDS3GV －GPIB 、VGA 和RS-232 接口。

TDS3BAT NIMH －NiMH 电池组，可在无输电线情况下连续操纵2 小时。

备注：本仪器须在使用时保持接地。

TDS3PRT －TDS3PRT 插进式打印机为TDS3000B 或TDS3000 示波器增加了易于使用的随机文件打印能力。

使用时，只需将打印机插进示波器的背后，按下Hardcopy（硬拷贝）按钮即可打印屏幕显示。

在使用TDS3000B 任何地方都可使用打印机，而且可用电池操纵。

备注：TDS3000 系列的示波器上，打印机不能用电池操纵。

TDS3CHG －电池快速充电器。

AC3000 －携带仪器用的软壳箱。

HCTDS32 －携带仪器用的硬壳箱。

泰克示波器使用方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作内存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制
器，以利于被测波形全部的显示；
10.Single SEQ：
11. Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波
动，即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
15
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。

示波器簡易使用手冊1.原理示波器的功用是顯示輸入電壓隨時間的變化，通常的用途是用來觀察週期性的訊號。

現代的數位式示波器除了可以顯示波形之外，甚至可以對波形做數學運算，例如：相加、相減、傅力葉轉換等等。

我們實驗室主要用示波器來觀察雷射的輸出訊號。

2.簡易操作（以TDS3032為例，圖示是3054的面版）(a)開機電源開關在機器的左下方。

等待開機程序完成。

(b)檢查連接線訊號線接到適當的接頭：右下角三個接頭，頭兩個是頻道1與頻道2，第三個是觸發訊號。

(c)選擇適當的觸發模式雖然對於許多週期性訊號而言，我們可以利用訊號本身來觸發示波器的擷取動作，但是很多時候我們需要使用額外的觸發訊號。

按triggercontrol的menu鍵，然後在螢幕下方的source處按相對應的按鈕，直到出現Ext trigger為止。

如果無法觸發（螢幕右下角出現slow trigger的話），調整level旋鈕使觸發電位下降，直到畫面上的波形穩定為止。

還是不行的話，可以試著按acquire區的autoset。

(d)找到適當的訊號位置先按vertical controls的CH1或CH2按鈕以打開該頻道的顯示，然後調整scale和position到螢幕能容納整個訊號圖形為止。

接下來調整horizontal controls 的scale ，直到能看見想看的訊號細節為止。

可以適當的調整position 。

3. 進階操作一切正常的話，現在應該能在畫面上看到穩定的訊號了。

接下來我們用這個訊號看看還有什麼其他的功能。

(a) 測量功能測量功能可以測量指定頻道的頻率、週期等等的數值。

要使用測量功能，按上方menu functioncontrols 的MEASURE 按鈕。

接下來在畫面下方選擇適當的測量對象（CH1, etc…）然後利用畫面右方的按鈕選擇所要測量的值，如果找不到的話可以按more 換頁。

(b) 存檔功能較高級的示波器也具有將波形列印、存成圖檔或是資料檔的功能。

示波器介绍：一、CH1 使用《垂直》选单按钮来显示波形和设定信号参数。

若要显示波形与选单，请按其波道按钮，例如：CH1选单按钮。

若要移除波形，请再次按该lt波道gt按钮。

它的功能表会持续显示。

1、选项如下：1.1、耦合：你可以使用垂直《耦合》选项，选取要显示之信号的元件。

选项如下：直流（预设）：同时传送AC和DC元件。

交流：阻挡直流元件；只显示直流信号的交流信号。

衰减低于10HZ的信号。

接地：显示参考电压。

1.2、频宽限制：限制频率当你不要示波器在像是杂讯的高频元件上显示或触发时，可以使用《垂直频宽限制》选项。

选项：开启（20MHZ）:让示波器插入一个20MHZ的低通滤波器到波道的路径。

关闭：（全部频宽，预设）：移除滤波器，示波器会以全部频宽进行操作。

若要选择本选项，请按下《波道功能表》按钮（例如:CH1功能表按钮）在荧屏左下角的VOLTS/DIV 读数之后的BW指出波道的《频宽限制》选项的设定是开启（20MHZ）注：SEC/DIV （秒/格）2、触发耦合：TRIG MENU 你可以使用《触发耦合》选项，过滤要传送道触发电路的信号。

如此可帮助你得到稳定波形显示。

选项：2.1、DC耦合2.2、AC耦合2.3、杂讯排斥耦合：将磁滞现象加到触发电路，以便减少敏感度。

以此可减少因杂讯而错误触发的几率。

2.4、高频排斥（HF排斥）耦合：衰减80KHZ以上的高频分量并传送低频分量。

2.5、低频排斥（LF排斥）耦合：阻止DC分量并衰减300 KHZ以下的低频分量。

使用：若要使用触发耦合选项请按下《TRIG MENU》按钮，然后选取耦合选项。

只有边缘和脉波宽度触发类型可以选取触发耦合，至于视频触发，则一律使用AC。

请注意：触发耦合只会影响传送道触发系统的信号。

不会影响荧屏上显示信号的频宽和耦合。

若要检检视传送道触发电路的条件信号，请按住《TRIG VIEV》按钮。

面板功能介绍：1、AUTOSET（自动设置）：所有参数由仪器自动设置；可以通过VOLTS/DIV（伏/格），调节分辨率；选择好通道，可以进行粗调COARSE或细调FINE。
