泰克示波器Tektronix oscilloscope TDS2024

泰克示波器使用手册（最新版）目录1.泰克示波器概述2.泰克示波器的主要功能3.泰克示波器的使用步骤4.泰克示波器的维护与保养5.泰克示波器的注意事项正文【泰克示波器概述】泰克示波器是一种用于测量电信号的仪器，它能够将电信号转换成可视化的波形，便于工程师们分析和调试电路。

泰克示波器具有高精度、高速度、高可靠性等特点，广泛应用于电子科技、通信技术、计算机科学等领域。

【泰克示波器的主要功能】泰克示波器的主要功能包括波形观察、数据分析、信号生成和调试等。

它能够观测和记录各种模拟和数字信号，对信号进行实时监测和分析，为电路设计和故障排查提供有力支持。

【泰克示波器的使用步骤】1.连接电路：将待测电路与示波器连接，注意正确连接地线、电源线等。

2.打开示波器：开启示波器电源，根据需要调整示波器的垂直和水平缩放。

3.设置示波器：选择适当的测量模式，设置触发器、时基等参数。

4.观察波形：开始观测波形，并进行实时数据记录和分析。

5.保存和输出数据：将观测到的波形和数据保存到计算机或其他存储设备中，以便后续分析和打印。

【泰克示波器的维护与保养】1.定期检查：定期检查示波器的性能和外观，确保其正常工作。

2.清洁示波器：使用干净柔软的布擦拭示波器表面，避免使用有刺激性化学品的清洁剂。

3.避免振动：示波器在工作过程中应避免受到振动和冲击。

4.储存条件：在不使用示波器时，应将其存放在通风干燥、避免阳光直射的地方。

【泰克示波器的注意事项】1.使用前请仔细阅读说明书，了解示波器的性能和使用方法。

2.操作示波器时需佩戴防静电手环，防止静电损坏元器件。

3.切勿在示波器上施加过高的电压或电流，以免损坏示波器。

示波器泰克使用方法
示波器是一种用于观测和测量电子信号波形的仪器。

以下是使用Tektronix示波器的一般步骤：
1. 连接电源：将示波器连接到电源，并打开电源开关。

2. 连接信号源：使用万用表或手动设置恢复恢复示波器到工作范围内。

使用信号源通过BNC或其他适配器连接示波器的输入通道。

确保正确连接地线。

3. 设置水平扫描：选择水平控制通道，通过调节扫描扩展、扫描速度和触发设置来调整水平范围和时间基准。

4. 设置垂直扫描：选择垂直控制通道，通过调整增益、偏移和衰减设置来调整电压范围和信号位置。

5. 设置触发器：选择触发控制通道，通过设置触发的信号类型（例如边沿、脉宽等）和触发电压来触发示波器。

6. 扫描波形：打开示波器的扫描按钮，可以看到输入信号的波形，通过调整设置和触发条件可以获得所需的波形。

7. 分析波形：使用示波器上的光标、测量功能或自动功能来分析波形的各种参
数和特性。

8. 调整设置：根据需要调整扫描范围、时基、增益、触发设置等，以获得更好的波形显示和分析。

值得注意的是，示波器具有许多高级功能和设置选项，因此具体使用方法可能因型号和型号而有所不同。

因此，在使用示波器之前，建议阅读Tektronix示波器的用户手册以了解具体的操作步骤和设置说明。

泰克示波器基础仪器指南泰克示波器是一种广泛应用的基础仪器，被广泛应用于电子、通信、汽车和航空等行业。

本文将为读者提供泰克示波器的基础知识和使用指南。

首先，我们将介绍示波器的基本原理和组成部分，然后我们将讨论如何正确设置和操作示波器。

最后，我们还将提供一些示波器应用的实例。

示波器是一种用于观察和分析电信号的仪器。

它可以显示电压随时间变化的波形图。

示波器由显示屏、控制面板、连接端口和电源等组成。

示波器的核心部件是电子束发射管(又称CRT)。

CRT可以发射出电子束，并在屏幕上形成一个点。

通过控制电子束的位置和移动速度，可以在屏幕上显示出电压随时间变化的波形。

示波器的设置和操作有几个重要的参数需要注意。

首先是扫描速率，也叫时间基准。

时间基准决定了示波器屏幕上每一格的时间长度。

通常，时间基准为1ms/div，意味着每一格的时间长度为1毫秒。

通过调整时间基准，可以放大或缩小波形。

示波器的另一个重要参数是垂直灵敏度。

垂直灵敏度决定了示波器屏幕上每一格表示的电压值。

例如，如果垂直灵敏度为1V/div，意味着每一格表示1伏特。

通过调整垂直灵敏度，可以放大或缩小波形的振幅。

示波器还有一些其他的设置，如触发、耦合和衰减等。

触发是控制示波器何时开始显示波形的参数。

耦合是指输入信号如何与示波器连接的参数。

衰减是指输入信号经过示波器后的幅度变化。

在使用示波器时，需要注意一些操作技巧。

首先是正确地连接示波器和被测电路。

示波器一般有两个输入通道，可以同时观测两个信号。

确保正确连接示波器的输入端口和电路的输出端口。

另一个重要的操作技巧是选择适当的时间基准和垂直灵敏度。

时间基准和垂直灵敏度的选择应该使波形充满整个屏幕，并且不会超出屏幕的范围。

示波器还可以进行一些高级的操作和功能，如傅里叶变换、自动测量和存储波形等。

傅里叶变换可以将时域信号转换为频域信号，方便进行频谱分析。

自动测量可以自动地测量波形的各种参数，如频率、幅度和相位等。

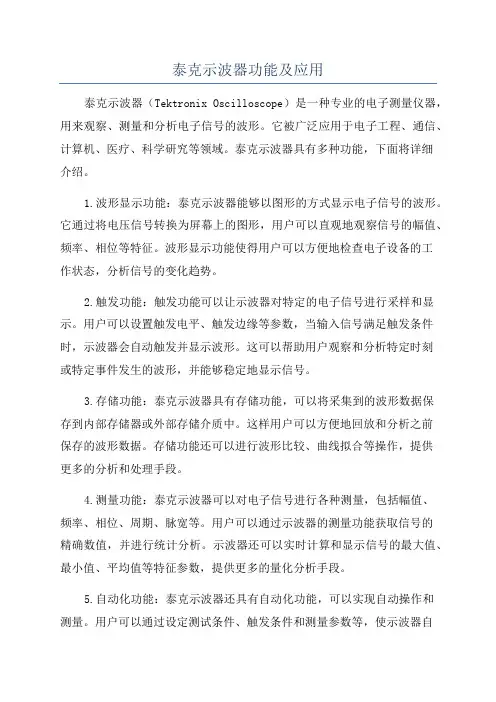

泰克示波器功能及应用泰克示波器（Tektronix Oscilloscope）是一种专业的电子测量仪器，用来观察、测量和分析电子信号的波形。

它被广泛应用于电子工程、通信、计算机、医疗、科学研究等领域。

泰克示波器具有多种功能，下面将详细介绍。

1.波形显示功能：泰克示波器能够以图形的方式显示电子信号的波形。

它通过将电压信号转换为屏幕上的图形，用户可以直观地观察信号的幅值、频率、相位等特征。

波形显示功能使得用户可以方便地检查电子设备的工作状态，分析信号的变化趋势。

2.触发功能：触发功能可以让示波器对特定的电子信号进行采样和显示。

用户可以设置触发电平、触发边缘等参数，当输入信号满足触发条件时，示波器会自动触发并显示波形。

这可以帮助用户观察和分析特定时刻或特定事件发生的波形，并能够稳定地显示信号。

3.存储功能：泰克示波器具有存储功能，可以将采集到的波形数据保存到内部存储器或外部存储介质中。

这样用户可以方便地回放和分析之前保存的波形数据。

存储功能还可以进行波形比较、曲线拟合等操作，提供更多的分析和处理手段。

4.测量功能：泰克示波器可以对电子信号进行各种测量，包括幅值、频率、相位、周期、脉宽等。

用户可以通过示波器的测量功能获取信号的精确数值，并进行统计分析。

示波器还可以实时计算和显示信号的最大值、最小值、平均值等特征参数，提供更多的量化分析手段。

5.自动化功能：泰克示波器还具有自动化功能，可以实现自动操作和测量。

用户可以通过设定测试条件、触发条件和测量参数等，使示波器自动进行信号采集、显示和分析。

自动化功能可以提高测试效率，减少人工操作的时间和工作量。

1.电子工程：泰克示波器在电子产品设计、开发和测试中发挥着重要作用。

它可以观察和分析各种电子信号，帮助工程师检测和纠正电子电路中的问题，确保电路正常工作和电子产品质量。

2.通信：泰克示波器在通信系统的调试和维护中得到广泛应用。

它可以帮助技术人员分析和优化通信信号的传输质量，检测通信设备的故障和干扰问题，确保通信系统的可靠性和性能。

泰克、安捷伦、力科三大厂家示波器比较
高端：
PC中包括的高速总线有USB，DDR，SATA(Serial Advanced Technology Attachment串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），PCIE，HT(HyperTransport的简称。

HyperTransport本质是一种为主板上的集成电路互连而设计的端到端总线技术，目的是加速芯片间的数据传输速度。

)，QPI(Intel的QuickPath Interconnect技术缩写为QPI，译为快速通道互联。

事实上它的官方名字叫做CSI，Common System Interface公共系统界面，用来实现芯片之间的直接互联，而不是在通过FSB连接到北桥，矛头直指AMD的HT总线。

)，还有媒介方面的DisplayPort,HDMI ,最熟悉的US B 速度为480M bps,SATA 2 为3Gbps,PCIE 2为5Gbps。

以最少bit rate来计算，。

泰克示波器使用手册摘要：1.泰克示波器概述2.泰克示波器的主要功能3.泰克示波器的使用方法4.泰克示波器的维护与保养5.泰克示波器的常见问题与解决方法正文：【泰克示波器概述】泰克示波器是一款高性能的电子测试仪器，主要用于测量和分析电子电路中的信号波形。

它具有强大的信号采集、处理和显示功能，广泛应用于科研、生产和教学等领域。

【泰克示波器的主要功能】泰克示波器具有以下主要功能：1.信号采集：泰克示波器可以采集模拟信号和数字信号，为用户提供丰富的信号源。

2.信号处理：泰克示波器可以对采集到的信号进行实时处理，包括放大、衰减、滤波等。

3.信号显示：泰克示波器采用高精度显示器，可以清晰地显示信号的波形、幅度和相位等信息。

4.数据存储与分析：泰克示波器可以将采集到的数据存储到计算机或存储设备中，方便用户进行后期分析。

【泰克示波器的使用方法】1.连接电路：根据被测电路的类型，选择合适的探头和测量线路，将示波器连接到电路中。

2.设置参数：根据被测信号的特性，设置示波器的垂直缩放、水平缩放、触发等参数。

3.采集数据：启动示波器，开始采集信号数据。

在采集过程中，可以实时观察信号波形，调整参数以获得最佳测量效果。

4.分析数据：采集完成后，将数据导入计算机进行分析，可以使用示波器附带的软件进行数据处理和分析。

【泰克示波器的维护与保养】1.定期清洁：使用柔软的布轻轻擦拭示波器表面，去除灰尘和污垢。

2.避免振动：示波器在使用和运输过程中，应尽量避免剧烈振动，以免损坏内部元件。

3.储存条件：示波器在不使用时，应存放在干燥、通风、避光的环境中，避免高温、潮湿和强磁场。

【泰克示波器的常见问题与解决方法】1.无信号显示：检查连接线路是否正确，探头是否接触良好，示波器是否正常工作。

2.波形异常：检查探头是否损坏，测量范围是否合适，示波器参数设置是否正确。

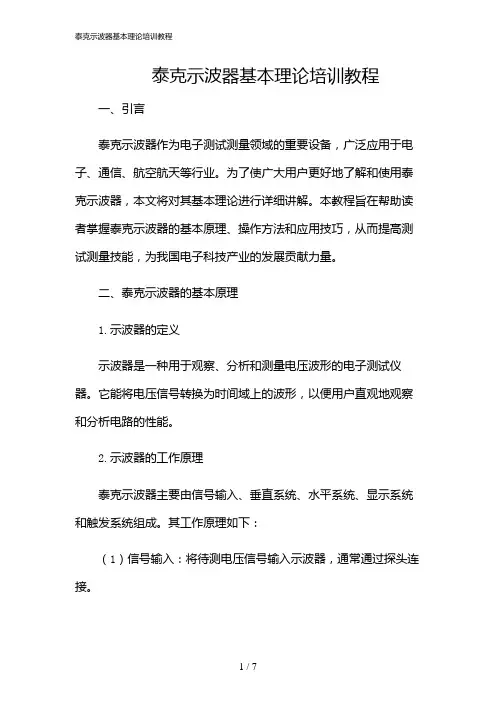

泰克示波器基本理论培训教程一、引言泰克示波器作为电子测试测量领域的重要设备，广泛应用于电子、通信、航空航天等行业。

为了使广大用户更好地了解和使用泰克示波器，本文将对其基本理论进行详细讲解。

本教程旨在帮助读者掌握泰克示波器的基本原理、操作方法和应用技巧，从而提高测试测量技能，为我国电子科技产业的发展贡献力量。

二、泰克示波器的基本原理1.示波器的定义示波器是一种用于观察、分析和测量电压波形的电子测试仪器。

它能将电压信号转换为时间域上的波形，以便用户直观地观察和分析电路的性能。

2.示波器的工作原理泰克示波器主要由信号输入、垂直系统、水平系统、显示系统和触发系统组成。

其工作原理如下：（1）信号输入：将待测电压信号输入示波器，通常通过探头连接。

（2）垂直系统：对输入信号进行放大和处理，以便在显示屏上显示。

垂直系统包括衰减器、放大器和垂直偏转电路。

（3）水平系统：控制波形在水平方向上的展开和移动，以便观察波形的细节。

水平系统包括扫描发生器和水平偏转电路。

（4）显示系统：将处理后的信号转换为可视化的波形，通常为阴极射线管（CRT）或液晶显示器（LCD）。

（5）触发系统：确保波形在屏幕上稳定显示。

触发系统根据设定的条件，如电压阈值、边沿等，控制波形的采集和显示。

3.示波器的性能指标（1）带宽：示波器能够有效显示的频率范围。

带宽越高，示波器能显示的信号频率范围越宽。

（2）采样率：示波器每秒采集的样本点数。

采样率越高，波形显示越精细，分辨率越高。

（3）垂直分辨率：示波器在垂直方向上能够区分的最小电压差。

（4）记录长度：示波器能够存储的样本点数。

记录长度越长，波形显示的时间范围越宽。

三、泰克示波器的操作方法1.连接探头将探头连接到示波器的信号输入端口，根据待测信号的特点选择合适的探头类型和衰减系数。

2.设置垂直系统调整垂直系统，包括衰减器、放大器和垂直偏转电路，使波形在屏幕上合适地显示。

3.设置水平系统调整水平系统，包括扫描发生器和水平偏转电路，控制波形在水平方向上的展开和移动。

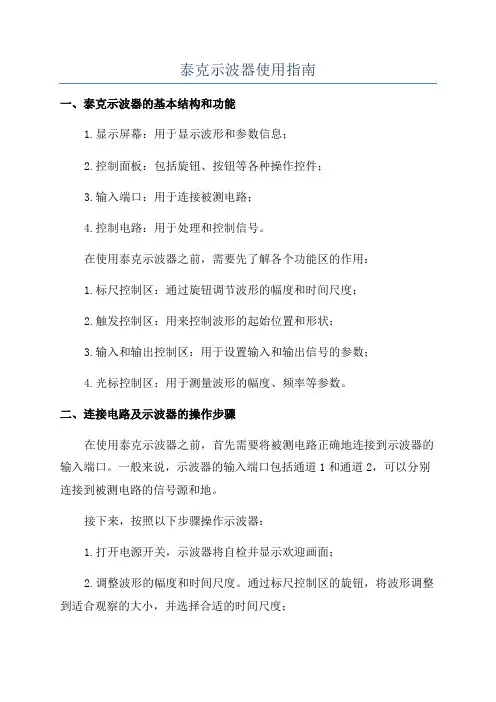

泰克示波器使用指南一、泰克示波器的基本结构和功能1.显示屏幕：用于显示波形和参数信息；2.控制面板：包括旋钮、按钮等各种操作控件；3.输入端口：用于连接被测电路；4.控制电路：用于处理和控制信号。

在使用泰克示波器之前，需要先了解各个功能区的作用：1.标尺控制区：通过旋钮调节波形的幅度和时间尺度；2.触发控制区：用来控制波形的起始位置和形状；3.输入和输出控制区：用于设置输入和输出信号的参数；4.光标控制区：用于测量波形的幅度、频率等参数。

二、连接电路及示波器的操作步骤在使用泰克示波器之前，首先需要将被测电路正确地连接到示波器的输入端口。

一般来说，示波器的输入端口包括通道1和通道2，可以分别连接到被测电路的信号源和地。

接下来，按照以下步骤操作示波器：1.打开电源开关，示波器将自检并显示欢迎画面；2.调整波形的幅度和时间尺度。

通过标尺控制区的旋钮，将波形调整到适合观察的大小，并选择合适的时间尺度；3.设置波形的触发条件。

触发控制区的按钮和选择旋钮可用于设置触发源、触发电平和触发模式，在通道1或通道2上设置适当的触发条件；4.调整波形的位置和形状。

如果波形显示不完整或偏移过大，可以通过标尺控制区的旋钮来调整波形的位置，触发控制区的按钮和选择旋钮来调整波形的形状；5.测量波形的参数。

使用光标控制区的按钮和选择旋钮，可以测量波形的幅度、频率、周期等参数；6.分析波形。

示波器通常具有多种分析功能，如峰峰值测量、频谱分析等，可以根据需要选择相应的功能。

三、注意事项和常见问题解决方法在使用泰克示波器时，需要注意以下几个方面：1.输入信号的范围。

示波器的输入信号范围应该在示波器的额定范围内，否则可能会损坏示波器；2.波形的触发条件。

选择适当的触发源和触发条件，可以获得稳定和清晰的波形；3.信号的接地。

确保示波器和被测电路的地连接正确，避免出现信号漂移或干扰；4.示波器的保养。

定期清洁显示屏和控制面板，确保示波器的正常运行。

泰克示波器型号命名的规则
泰克示波器是一种高精度的电子测试设备，它可以显示电路中的电压波形，帮助电子工程师进行测试和调试。

在选择泰克示波器时，型号命名是非常重要的因素之一。

下面介绍一下泰克示波器型号命名的规则。

1. 型号前缀
泰克示波器型号的前缀通常是“TDS”或“MSO”，分别代表数字存储示波器和混合信号示波器。

数字存储示波器是指使用数字技术进行信号采集和处理的示波器；混合信号示波器则是数字存储示波器和逻辑分析仪的组合，可以同时显示模拟和数字信号。

2. 型号长度
泰克示波器的型号通常包含四位数字，例如“TDS2024”。

这四位数字表示示波器的带宽和通道数等性能指标，其中前两位数字表示带宽，后两位数字表示通道数。

例如，“TDS2024”表示带宽为20MHz，通道数为4个。

3. 其他信息
除了前缀和型号长度外，泰克示波器的型号还可能包含其他信息，如“DPO”、“MDO”等。

这些信息表示示波器的性能特点，例如“DPO”表示数字像示波器，具有更高的采样率和更快的触发速度；“MDO”表示混合域示波器，具有模拟和数字信号分析的能力。

总之，泰克示波器的型号命名规则比较简单明了，采用数字和字母的组合，表示示波器的性能特点和功能。

在选购泰克示波器
时，可以根据实际需要选择不同的型号，以满足测试和调试的需求。

美国泰克(Tektronix) TPS2024隔离通道示波器详细说明:100 MHz 和 200 MHz 带宽最高实时取样速率为 2 GS/s；2 或 4 完全隔离和浮动通道，再加上隔离的外部触发安装两个电池以供 8 小时连续电池操作，可热插拔，完全不受交流电源限制；与同等价格的产品相比，可选的功率应用程序软件提供最广的功率测量功能；使用 OpenChoice 软件或集成CompactFlash 大容量存储器，可快速编制文档和分析测量结果；所有型号的 FFT 标准配置；高级触发可以迅速捕获感兴趣的事件；使用传统的、模拟风格的旋钮和多语言用户界面可轻松操作示波器；通过自动设置菜单、自动量程、波形和设置存储器以及内置的上下文相关帮助简化了设置和操作；使用带背景光的菜单按钮/显示屏以及亮度/对比度控制调整示波器以适应您的操作环境11 种自动测量；主要应用□ 工业电源设计、故障排除、安装和维护□ 先进电子设计、故障排除、安装和维护□ 汽车设计和测试□ 培训概述TPS2000 系列示波器可为测试台乃至现场提供极高的作业效率作为一名工程师或技术员，您一定经常进行浮动或差分测量。

为满足客户或行业的要求，你需要将高性能技术广泛应用于你的系统和子系统中，所以您将面临更快的边沿和时钟的挑战。

另外，为满足多功能的要求，您可能需要在多种各样的复杂环境中开发和测试你的设计，使用 TPS2000 系列，即世界上第一台具有 4 个隔离通道、功能齐全并使用电池供电的示波器，您能够加快部件和系统的设计、故障排除、安装以及维护的速度，从而迅速地应对上述严峻挑战。

四个输入和隔离外部触发输入，可实现迅速、准确、经济的浮动和差分测量。

Tektronix MSO 2024 Mixed Signa 泰克Tektronix MSO2024 Mixed Signa示波器通过单一仪器同时分析模拟和数字信号，在系统层面上解决复杂设计的问题。

利用超过125个触发组合快速捕获信号异常，包括建立、保持、串行数据包内容和并行数据。

利用控制装置轻松地查看、搜索和浏览长记录，对波形数据进行高效分析。

利用29种自动测量和快速傅立叶变换（FFT）分析简化对器件的分析。

利用自动触发、解码和搜索功能快速调试并行总线。

利用创新的高峰检测毛刺捕获功能轻松滤除多余噪声而不损害
对重要异常或毛刺的可见性MSO、DPO2000系列混合信号示波器拥有高达200 MHz的带宽和1 GS每s的采样率，以入门级价格提供了调试功能。

LabVIEW下使用泰克示波器进行测试测量问题描述：现在需要用泰克的TDS2024B 示波器对硬件电路进行测试，但是一些操作感觉示波器本身还是有许多的限制，比如数据的保存等都很固定，不好自己实现一些特定的功能设计。

于是网上找了下，发现在LabVIEW 中可以通过编程控制TDS2024B 的操作，这样实现自己的测试项目就方便灵活多了。

使用步骤：首先熟悉了TDS2024B 的使用方法，然后从NI 官网sine.ni/apps/utf8/niid_web_display.download_page?p_id_guid=047216EC20B66FA BE0440003BA7CCD71 下载了TDS2024B 的驱动。

LabVIEW 中TDS 驱动的安装：非常简单，将下载的文件解压即可，发现是一个project 文件，此时用LabVIEW 打开工程，发现文件包的路径不对，于是将该文件夹复制一份，放到National InstrumentsLabVIEW 2011instr.lib 文件夹下，然后再打开工程文件，Excample 中的例程都可以打开了，对TDS2024B 的操作实现近在咫尺了。

但此时还有一个问题，没有在电脑上安装TDS2024B 的USB 驱动，在LabVIEW 程序中还是无法识别该示波器的。

openchoice 软件下载与安装：泰克提供了一个OpenChoice 软件用于PC 与示波器之间的通信和操作，这个软件肯定会包含示波器的驱动程序了，于是打算下载一个。

但是在泰克官网无法下载下来，应该是需要泰克那边进行确认之后才能下载吧，流程太慢了。

于是在百度云上下载了一个，解压并按照步骤进行了安装。

驱动安装：连接上示波器到PC 后，会提示安装驱动，在向导中选择自动安装即可。

OpenChoice 使用：安装的软件实际包含有OpenChoice 和TekVISA 两个程序。

以下是相关软件的界面：这个是仪器管理程序，大概和NI 的MAX 软件差不多意思吧，只是功能很简单。
