示波器使用说明书
一、 使用前准备，先将示波器探头接通电机接地线，然后将示波器输入端子接电
机盖板触头回位线，同时串联一个512Ω电阻。

如图一
图一
二、 检测电机，具体操作步骤如下：
（1） 先打开稳压电流器开关，旋转电压按钮将电压调整至15.0V ，然后打开示波
器开关，最后将稳压电流器插头插入电机护套。

开关
（2）、向左转动水平旋钮SCALE 改变水平档位，调整水平扫描速度为500ms/div(秒/格)。

如图四，图五
图四
图五
（3）、当屏幕出现5个波峰时候按下暂停键，如图六、图七
图六
图七
5ms/div(秒/格)，如图八
图八
（5）、向右转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与其中一个波峰最左端对齐，记下此时时间a。

如图九、图十
图九
图十
(6)、向左转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与波峰最右端对齐，记下此时时间b。

如图十一
图十一
（7）、计算回位时间t=|b-a|。

（8）、按下稳压电流器开关关闭稳压电流器，按下示波器开关关闭示波器，拔下插
头。

（注：经示波器检测回位时间的电机未复位，检测完毕后注意将电机回位）。

操作手册示波器使用方法说明书操作手册-示波器使用方法说明书1. 简介示波器是一种广泛应用于电子测量领域的仪器，用于显示电压信号的波形、频率、幅度等参数。

本操作手册旨在向用户提供关于示波器使用的详细指南，帮助您正确高效地操作示波器。

2. 示波器的组成与基本功能2.1 示波器的组成示波器主要由以下几部分组成：- 垂直放大与输入：用于放大和调整待测信号的幅度和范围。

- 水平放大与扫描：用于控制波形的触发和水平移动。

- 示波器显示：负责生成、显示和记录电压波形。

- 添加功能：包括触发、自动测量、数据存储等。

- 控制按钮与接口：便于用户操作和连接外部设备。

2.2 示波器的基本功能示波器具备以下基本功能：- 波形显示：将输入信号转换为波形图显示在示波器屏幕上。

- 触发功能：通过设置特定的触发条件，使示波器只显示特定条件下的波形。

- 自动测量：示波器能够自动测量波形的参数，如频率、峰值、周期等。

- 存储和回放功能：允许用户存储并随时回放特定波形，方便后续分析。

3. 示波器的使用步骤3.1 准备工作- 确保示波器与待测电路正确连接，并正确设置垂直和水平放大范围。

- 打开示波器，并调整亮度和对比度以获得清晰的显示效果。

- 定位示波器中心线，并调整位置使其垂直居中在屏幕上。

3.2 调整垂直和水平放大- 使用垂直放大旋钮调节信号显示的幅度，使波形占满示波器屏幕并不超过边界。

- 根据信号的频率调整水平放大旋钮，以获得合适的波形显示幅度。

3.3 设置触发条件- 使用触发按钮设置触发条件，如边沿触发、脉宽触发等。

- 根据待测信号的特征调整触发电平、触发沿等参数，以稳定地显示波形。

3.4 进行波形测量- 利用示波器的自动测量功能获取波形的相关参数，如频率、周期、峰峰值等。

- 可根据需要选择特定波形的测量，例如上升沿触发后的波形。

3.5 数据存储和回放- 按下示波器上的存储按钮，可以将当前波形保存到示波器内存中。

- 通过示波器的回放功能，可以随时查看已存储的波形，并进行后续分析和处理。

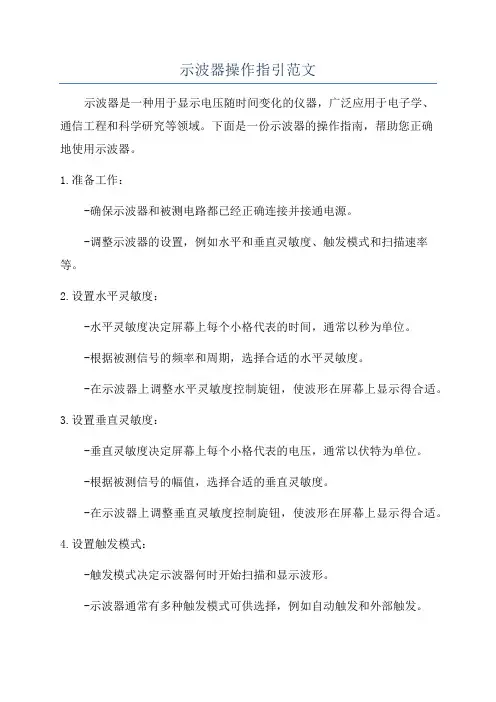

示波器操作指引范文示波器是一种用于显示电压随时间变化的仪器，广泛应用于电子学、通信工程和科学研究等领域。

下面是一份示波器的操作指南，帮助您正确地使用示波器。

1.准备工作：-确保示波器和被测电路都已经正确连接并接通电源。

-调整示波器的设置，例如水平和垂直灵敏度、触发模式和扫描速率等。

2.设置水平灵敏度：-水平灵敏度决定屏幕上每个小格代表的时间，通常以秒为单位。

-根据被测信号的频率和周期，选择合适的水平灵敏度。

-在示波器上调整水平灵敏度控制旋钮，使波形在屏幕上显示得合适。

3.设置垂直灵敏度：-垂直灵敏度决定屏幕上每个小格代表的电压，通常以伏特为单位。

-根据被测信号的幅值，选择合适的垂直灵敏度。

-在示波器上调整垂直灵敏度控制旋钮，使波形在屏幕上显示得合适。

4.设置触发模式：-触发模式决定示波器何时开始扫描和显示波形。

-示波器通常有多种触发模式可供选择，例如自动触发和外部触发。

-选择合适的触发模式，确保波形在屏幕上稳定显示。

5.设置扫描速率：-扫描速率决定示波器屏幕上每秒显示的波形数量。

-根据被测信号的频率和波形变化速度，选择合适的扫描速率。

-在示波器上调整扫描速率控制旋钮，使波形在屏幕上显示得合适。

6.触发波形：-在示波器屏幕上观察波形，如果波形未能稳定显示，可以通过调整触发水平来解决。

-调整触发水平控制旋钮，使波形在屏幕上稳定显示。

-如果需要外部触发，确保外部触发信号正确连接到示波器。

7.测量波形：-示波器通常有多种测量功能，例如峰峰值、平均值、频率等。

-根据需要选择合适的测量功能，获取需要的测量结果。

-示波器上有相应的测量按钮或菜单，可以进行相关测量操作。

8.存储和分析数据：-如果需要保存波形数据或分析数据，示波器通常可以提供相应的存储和分析功能。

-示波器上有存储和回放波形数据的选项，可以将数据保存到存储器中。

-在分析波形数据时，可以使用示波器自带的测量工具或外部软件进行进一步处理和分析。

总结：示波器操作指南提供了一系列使用示波器所需的步骤和技巧。

示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。

它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。

本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。

正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。

- 确保连接正确、稳定，并避免电路短路或过载。

2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。

- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。

- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。

3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。

- 使用多通道示波器时，选择适当的通道进行测量。

4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。

- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。

- 注意观察信号的异常或干扰，以识别潜在的问题。

5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。

- 熟悉示波器的快捷键和面板控制，以提高工作效率。

- 使用外部触发功能和外部设备进行更复杂的测量和分析。

总结:示波器是电子工程师必备的工具之一。

通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。

在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。

希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。

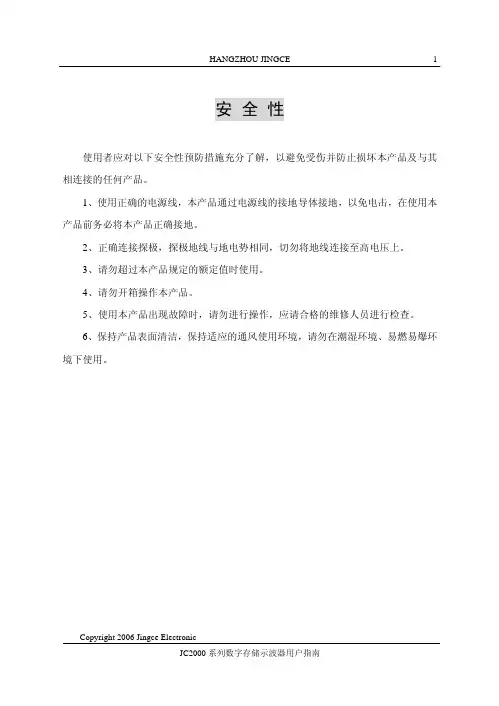

安 全 性使用者应对以下安全性预防措施充分了解，以避免受伤并防止损坏本产品及与其相连接的任何产品。

1、使用正确的电源线，本产品通过电源线的接地导体接地，以免电击，在使用本产品前务必将本产品正确接地。

2、正确连接探极，探极地线与地电势相同，切勿将地线连接至高电压上。

3、请勿超过本产品规定的额定值时使用。

4、请勿开箱操作本产品。

5、使用本产品出现故障时，请勿进行操作，应请合格的维修人员进行检查。

6、保持产品表面清洁，保持适应的通风使用环境，请勿在潮湿环境、易燃易爆环境下使用。

Copyright 2006 Jingce Electronic入 门一、一般功能1、本公司产品的分类：型号带宽取样速率显示MS/S 单色JC2021M 25MHz 250JC2041M 40 MHz 250 MS/S 单色JC2061M 60 MHz 250 MS/S 单色JC2061C 60 MHz 250 MS/S 彩色JC2101M 100 MHz 250 MS/S 单色JC2101C 100 MHz 250 MS/S 彩色JC2151M 150 MHz 250 MS/S 单色JC2151C 150 MHz 250 MS/S 彩色JC2061MA 60MHz 1GS/S 单色JC2061CA 60MHz 1GS/S 彩色JC2101MA 100MHz 1GS/S 单色JC2101CA 100MHz 1GS/S 彩色JC2151MA 150MHz 1GS/S 单色JC2151CA 150MHz 1GS/S 彩色JC2201CA 200MHz 1GS/S 彩色2、产品分有单色和彩色液晶显示，分辨率为320×240。

3、有20MHz带宽抑制。

4、每通道4K的深度存储器。

5、等效采样率为50GSa/s。

6、自动菜单设置。

7、波形及设置的存储及调用。

Copyright 2006 Jingce Electronic8、延迟扫描功能，可同时显示波形全貌和细节。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

示波器面板操作说明
(1)电源开关。

此开关按下(低)，电源接通，电源指示灯点亮，预热后，仪器即可进行正常工作。

再按一下此开关，电源关断。

（2）辉度调节旋钮。

可以通过顺时针及逆时针旋转来调节轨迹的亮度。

(3) 聚焦调节旋钮。

可以通过顺时针及逆时针旋转来调节轨迹的清晰度。

(4)校准信号。

提供0.5V，1kHz的标准方波信号，用来对仪器进行校准。

(5) 轨迹旋转。

扫描线水平角度校正，扫描线不水平时使用。

(6)垂直移位旋钮。

可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。

(7)水平移位旋钮。

可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。

(8) V/div。

调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。

(9)DC、⊥、AC档位。

用于选择被测信号馈入至垂直通道的耦合方式。

(10) 垂直输入。

垂直通道的输入插孔。

(11) T/div。

扫描速度选择档位开关。

(12)扫描微调旋钮。

顺时针旋到底时为校准位置。

(13)电平。

调节被测信号触发点电平，使信号波形稳定。

(14)水平输入。

水平信号或外触发信号的输入插孔。

(15)内、外档位。

用于选择触发信号源。

内:内部触发。

外:用外接触发信号。

(16) 自动、TV、触发。

扫描方式选择。

(17) +、-。

触发极性选择。

示波器操作说明书1. 简介本操作说明书旨在指导用户正确、安全地操作示波器，并充分利用其功能和优势。

请用户仔细阅读本说明书，并按照指导进行操作。

2. 示波器概述示波器是一种用于测量和显示电压波形的仪器。

它可无损地显示、测量和分析各种电压信号的幅度、频率、相位等参数，广泛应用于电子、通信、自动化等领域。

3. 示波器外观及元件介绍a) 示波器主机：示波器的主要部分，包含屏幕、操作按钮、旋钮等。

用于控制及显示测量结果。

b) 探头：连接示波器和被测对象的电缆，用于采集信号。

请确保探头正确连接，保持良好的信号传输。

c) 示波器输入通道：通常具有多个输入通道，用于接收不同信号源的输入。

每个通道可根据需要进行设置和调整。

4. 示波器操作步骤a) 开机与校准i) 将示波器主机插入电源，并打开电源开关。

ii) 等待示波器启动，确保屏幕正常显示。

iii) 进行校准操作，校准示波器以提高测量准确性。

b) 信号连接i) 将需要测量的电路信号连接到示波器输入通道上。

ii) 检查连接是否牢固，避免短路或断路等问题。

c) 示波器设置i) 根据测量要求选择合适的测量模式，并在示波器主机上进行相应设置。

ii) 设置水平控制参数，如时间基准、触发等，以确保测量结果准确可靠。

d) 进行测量i) 确认示波器设置无误后，可以开始进行测量。

ii) 观察屏幕上显示的波形，并根据需要进行调整和分析。

e) 停止和关闭i) 测量完成后，停止信号输入，并关闭示波器主机。

ii) 断开示波器与测量对象的连接。

iii) 将示波器主机从电源上拔出。

5. 示波器常见功能a) 波形显示：通过屏幕显示被测信号的波形图像。

b) 自动测量：示波器可根据预设条件自动进行各项测量，并显示测量结果。

c) 触发功能：设置触发条件，使示波器只显示满足条件的信号。

d) 存储和回放：示波器可将测量数据存储，并随时回放以进行分析和比较。

e) 储存和导出：测量结果可储存在示波器内部或外部存储器，并支持导出至计算机等设备。

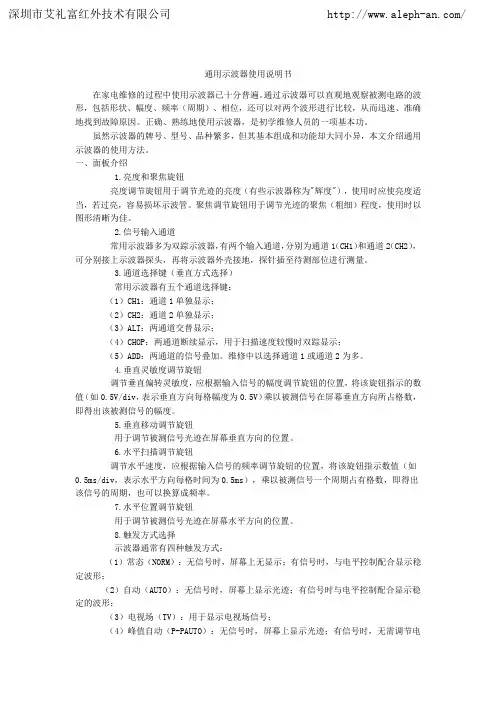

通用示波器使用说明书在家电维修的过程中使用示波器已十分普遍。

通过示波器可以直观地观察被测电路的波形，包括形状、幅度、频率（周期）、相位，还可以对两个波形进行比较，从而迅速、准确地找到故障原因。

正确、熟练地使用示波器，是初学维修人员的一项基本功。

虽然示波器的牌号、型号、品种繁多，但其基本组成和功能却大同小异，本文介绍通用示波器的使用方法。

一、面板介绍1.亮度和聚焦旋钮亮度调节旋钮用于调节光迹的亮度（有些示波器称为"辉度"），使用时应使亮度适当，若过亮，容易损坏示波管。

聚焦调节旋钮用于调节光迹的聚焦（粗细）程度，使用时以图形清晰为佳。

2.信号输入通道常用示波器多为双踪示波器，有两个输入通道，分别为通道1（CH1）和通道2（CH2），可分别接上示波器探头，再将示波器外壳接地，探针插至待测部位进行测量。

3.通道选择键（垂直方式选择）常用示波器有五个通道选择键：（1）CH1：通道1单独显示；（2）CH2：通道2单独显示；（3）ALT：两通道交替显示；（4）CHOP：两通道断续显示，用于扫描速度较慢时双踪显示；（5）ADD：两通道的信号叠加。

维修中以选择通道1或通道2为多。

4.垂直灵敏度调节旋钮调节垂直偏转灵敏度，应根据输入信号的幅度调节旋钮的位置，将该旋钮指示的数值（如0.5V/div，表示垂直方向每格幅度为0.5V）乘以被测信号在屏幕垂直方向所占格数，即得出该被测信号的幅度。

5.垂直移动调节旋钮用于调节被测信号光迹在屏幕垂直方向的位置。

6.水平扫描调节旋钮调节水平速度，应根据输入信号的频率调节旋钮的位置，将该旋钮指示数值（如0.5ms/div，表示水平方向每格时间为0.5ms），乘以被测信号一个周期占有格数，即得出该信号的周期，也可以换算成频率。

7.水平位置调节旋钮用于调节被测信号光迹在屏幕水平方向的位置。

8.触发方式选择示波器通常有四种触发方式：（1）常态（NORM）：无信号时，屏幕上无显示；有信号时，与电平控制配合显示稳定波形；（2）自动（AUTO）：无信号时，屏幕上显示光迹；有信号时与电平控制配合显示稳定的波形；（3）电视场（TV）：用于显示电视场信号；（4）峰值自动（P-PAUTO）：无信号时，屏幕上显示光迹；有信号时，无需调节电平即能获得稳定波形显示。

示波器使用说明书一、产品概述示波器是一种用来观察和测量电信号波形的仪器。

本示波器使用说明书旨在介绍示波器的基本操作方法，以帮助用户正确使用本产品。

二、产品特点1. 高精度测量：示波器具备高精度的信号测量功能，可准确显示电信号的各种参数，包括频率、幅度、相位等。

2. 大屏幕显示：该示波器配备了大尺寸液晶显示屏，能清晰、直观地显示波形图像，便于用户观察和分析信号。

3. 多功能测量：示波器具备多种测量功能，可进行时间、幅度、频率、脉宽等多项测量。

用户可根据需要自行设置测量参数。

4. 多通道输入：本示波器支持多通道信号输入，可同时显示和比较多路信号波形，方便用户进行多信号分析。

三、安全操作注意事项1. 在操作示波器之前，请务必先阅读本使用说明书，并确保了解示波器的基本操作方法和注意事项。

2. 在使用示波器时，应注意电源接地的可靠性，确保设备和被测电路的安全。

3. 在对高压电路进行测量时，切勿直接接触高压部分以避免触电危险。

4. 确保示波器工作环境通风良好，避免灰尘和湿气进入。

5. 不得私自拆卸或改装示波器，如需维修或升级，请联系售后服务部门。

四、示波器基本操作方法1. 打开示波器电源，确保电源指示灯亮起。

2. 连接被测信号到示波器的输入端口，注意信号的极性和幅度范围。

3. 调整示波器的时间基准，使得信号波形能够在屏幕上完整显示。

4. 调整示波器的触发模式，以确保信号波形能够稳定显示。

5. 根据需要设置示波器的测量参数，如测量频率、幅度、相位等。

6. 根据需要调整示波器的触发电平、输入耦合方式等参数，以适应不同的信号源。

7. 使用示波器的光标功能，可对具体的波形进行测量和分析。

8. 在观察和测量结束后，关闭示波器电源，并断开与被测信号的连接。

五、故障排除1. 若示波器显示屏幕无法正常显示波形图像，请先检查示波器的电源是否正常开启。

2. 如果示波器无法触发或无法稳定显示波形，请检查示波器的触发设置和输入信号的稳定性。

示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。

它主要由显示屏、控制按钮、信号输入端口等组成。

示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。

二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。

2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。

根据具体的实验需求，选择合适的探头连接方式。

3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。

4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。

5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。

6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。

7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。

8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。

9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。

10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。

三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。

2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。

3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。

4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。

5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。

仪器仪表示波器使用说明书仪器仪表示波器使用说明书一、注意事项确认电源电压正常：AC 220V±10%、50/60HZ．为保护仪器请使用仪器背面所指示保险管．最大输入电压：示波器每个输入端口的最大允许输入电压均已标示在面板上，对于Ｙ轴输入电压一般不大于300V(PP+DC)．为了保护示波器显示管，尽可能降低亮度，尤其在慢扫描及光束不动的情况下。

注意仪器接地良好。

注意仪器通风良好。

防止周围强磁场干扰。

在作较精确测量时仪器应先预热15分钟。

二、控制部分和接口的概述电源开关（POWER ON）：仪器电源总开关。

辉度（INTEN）：控制荧光屏上光迹的明暗程度。

聚焦（FOCUS）：调节聚焦可使光点圆而小，达到波形清晰。

光迹旋转（TRACE ROTATION）：使扫描基线同内刻度水平线平行。

AC GND DC：Y轴放大器CH1、CH2两个通道的输入选择开关，可使输入端为交流耦合、接地、直流耦合。

输入插座（INPUT）：CH1、CH2的输入插座，被测信号的输入端。

位移（POSITION）：控制光迹在荧光屏Y轴方向的位置。

偏转因数开关（VOLTS/DIV）：改变输入偏转因素，一般按1-2-5分档。

微调（VARIABLE）：调节显示波形的幅度，一般将其打到校准位置。

⊥：仪器的测量接地装置。

垂直方式开关（VERT MODE）：CH1：单独显示CH1输入信号。

CH2: 单独显示CH2输入信号。

交替（扫速高于50us/div时）：CH1、CH2两个信号交替显示，一般在信号频率较高时使用。

断续（扫速低于1ms/div时）：CH1、CH2两个信号用打点方式同时显示，一般在频率较低时使用。

ADD：使CH1信号与CH2信号相加（CH2极性+）或相减（CH2极性－）。

触发源（SOURCE）：触发源选择开关，选择CH1、CH2，外触发（EXT）或电源信号作同步信号。

耦合（COUPLING）：耦合方式选择开关，选择DC、AC、HF REJ。

示波器操作说明一、常见示波器面板功能键、钮的标示及作用1.POWER（电源开关）：接通或关断整机输入电源。

2.FOCUS（聚焦）和ASTIG（辅助聚焦）：常为套轴电位器，用于调整波形的清晰度。

3.ROTATION（扫描轨迹旋转控制）：调整此旋钮可以使光迹和座标水平线平行。

4.ILLUM（坐标刻度照明）：用于照亮内刻度坐标。

5.A/B INTEN（A/B亮度控制）：通常为套轴电位器，作用是调节A和B扫描光迹的亮度。

6.CAL 0.5Vp-p（校正信号输出）：提供0.5Vp-p且从0电平开始的正向方波电压，用于校正示波器。

7.VOLTS/div（电压量程选择）：通常电压量程和幅度微调为套轴电位器，外调节旋钮是电压量程选择，转动此旋钮以改变电压量程；中间带开关的电位器为电压量程微调，顺时针旋到底为校正位置，逆时针调节，波形幅度，变化范围在电压/格两档之间。

8.CH1和CH2（输入信号插座）：为示波器提供输入信号。

9.AC GND DC（输入耦合开关）：用于选择输入信号的耦合方式。

10.GRIG SEL（内同步选择）：按下此键，以CH1和CH2分别作为内同步信号源。

11.CH POL（信号倒相）：按下此键，输入信号倒相180°。

12.VERTICALMODE（垂直工作方式选择）：分别按下CH1、CH2、ALT、COHP、ADD、X-Y键，屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。

13.POSITION（位移调节）：调节CH1和CH2输入信号0电平在屏幕的起始位置。

14.UNCAL（不校正指示）：当CH1和CH2电压量程微调不在校正位置时，对应的不校正指示灯点亮。

15.TIME（扫描时间调整）：外旋钮调节A扫描速度，内旋钮调节B扫描速度。

16.B.VAR、TRACESEP（B扫描微调和A/B扫描轨迹分离）：一般情况下，涂有红色的旋钮为B 扫描微调，提供连续可变的非校正B扫描速度。

示例器使用说明1. 简介示波器是一种用于观测和测量电信号的仪器。

它可以显示电信号的波形，并提供多种测量功能，如电压、频率、相位等。

本文档将介绍示波器的基本操作和注意事项。

2. 示波器的组成部分示波器由以下几个主要部分组成：2.1 屏幕示波器的屏幕用于显示电信号的波形。

屏幕通常是一个方形的液晶显示器，具有高亮度和高对比度。

2.2 控制面板示波器的控制面板上有各种按钮、旋钮和开关，用于控制示波器的不同功能和参数设置。

通过控制面板，用户可以选择波形显示模式、测量参数以及触发设置等。

2.3 探头示波器的探头是连接示波器和被测电路的桥梁，它允许示波器读取电信号并显示波形。

探头通常包含一个插头，用于连接到被测电路上的信号引脚。

3. 示波器的基本操作3.1 连接示波器首先，将示波器的电源线插入电源插座，并将示波器的探头插入示波器的通道输入接口。

3.2 打开示波器按下示波器的电源开关，示波器将开始启动。

在启动过程中，屏幕可能会显示示波器的型号和版本信息。

3.3 设置触发模式示波器提供多种触发模式，如边沿触发、脉冲宽度触发等。

用户可以根据自己的需要选择合适的触发模式，并通过控制面板上的相关按钮和旋钮进行设置。

3.4 调整时间和电压范围根据被测电信号的频率和幅度范围，用户可以调整示波器的时间和电压刻度。

通常，示波器的控制面板上有相关的旋钮和按钮用于进行这些调整。

3.5 选择显示模式示波器提供多种波形显示模式，如连续波形、单次波形等。

用户可以根据需要选择合适的显示模式，并通过控制面板进行设置。

3.6 进行测量示波器提供多种测量功能，如电压测量、频率测量、相位测量等。

用户可以通过控制面板上的测量按钮进行选择，并根据需要进行相应的测量。

4. 示波器的注意事项4.1 保持安全在使用示波器时，应注意保持安全。

确保示波器和被测电路之间的连接正确并牢固，避免因连接不良引起的安全问题。

4.2 避免高压当测量高压信号时，应注意遵循安全操作程序，确保示波器在额定电压范围内工作，并使用符合要求的高压探头。

示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。

掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。

本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。

一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。

首先，要检查示波器的电源线是否连接正常，电源是否稳定。

其次，要检查探头连接线是否连接正常，探头是否灵敏。

如果示波器是全新的，需要先进行校准。

二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。

2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。

3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。

4、根据需要，可以使用示波器的各种功能来观测和分析电信号。

例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。

三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。

2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。

3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。

4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。

总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。

掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。

示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。

通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。

本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。

二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。

設備型號廠商版本10.measure:測量功能﹕10.1﹑A﹑B﹑C﹑D﹕選擇通道ON/OFF和測量選項TR/TF(上升﹑下降時間)﹑+PW/-PW(突波長度正負脈寬)﹑Vrms/Vmean(電壓有效值平均值)﹑+Peak/-peak(正負峰值)﹑Duty(負載率)﹑Freq/Period(頻率/周期)P-P(峰對峰值)﹐skew(通道1與通道2之間的時間差)10.2Parameter:按FUNCTION鍵顯示A/B/C/D的參數菜單。

11.SA VE/RECALL儲存選單﹕11.1﹑Device存檔裝置﹑Floppy(軟盤)或ATA/CARD(記憶卡)。

11.2﹑Tgpe:儲存型態﹐setrp(面板設定)Waveform(波形)。

11.3﹑Function:功能選擇﹐Save(儲存)﹑Recall(取出)﹑Delete(刪除)。

11.4﹑File No:檔案名稱﹐cuesor:游標選擇。

11.5﹑Format:格式化﹐Floppy(軟盤),ATA,Card(記憶卡)。

11.6﹑Auto Save:自動存檔ON/OFF (打開或關閉)。

11.7﹑Default setup:回復原始設定。

11.8﹑Style:存檔形線。

Binary(二元檔)﹑Ascll(文字檔)。

11.9﹑Step:選擇波形資料的間隔"1"儲存所有的波形資料"。

2﹑4﹑8﹑16﹑32﹑64﹑128"儲存波形和資料間隔時間。

12.UTILITES工具﹕12.1copy:復制﹕12.2﹑Device:儲存裝置選擇Floppy/Atacard/centro/printer.。

12.3﹑Interface:外接介面PS-232﹑GPIB。

12.4﹑comment注解。

12.5﹑Date﹕日期設定。

12.6﹑Config設定Language(語方)﹑LCD(顯示器高設定)﹑Selfcal(自我校正)﹑Auto(自動校正)System(系統)﹑comment(注解)。
