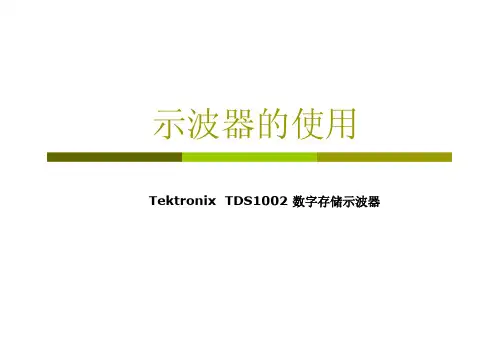

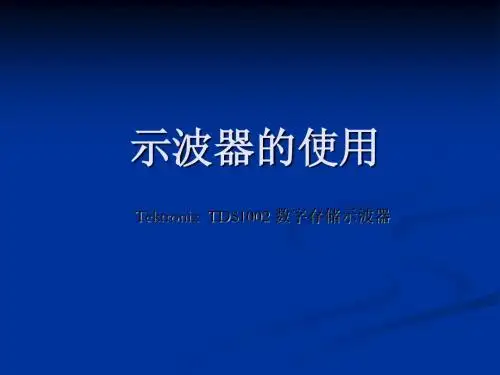

示波器的使用 Tektronix TDS1002 数字存储示波器目录p波和波形p什么是示波器p示波器的各个组成部分p示波器的类型p示波器的显示屏说明p TDS1002示波器的基本操作波和波形p随时间变化的模式称为波，声波、脑 电波、海浪、电压波形都是波 p波形能够揭示信号的许多特性n当看到波形的高度变化，则表示电压 值在变化n当看到的是平坦的水平线，则表示在 一段时间内，信号没有变化。
n平直斜线表示线性变化，电压以恒定 的斜率上升或下降。
n波形中的尖角指示的是突然的变更波的类型p大多数波都属于如下 类型：n正弦波n方波和矩形波n三角波和锯齿波n阶跃波和脉冲波n噪声波n复杂波p还有很多波是上述波 形的组合常见波形参数p频率和周期p幅度与相位波的常见参数 p周期p频率p峰-峰值p平均值p周期均值p均方根值p周期均方值p上升时间p下降时间p相位差什么是示波器p示波器是形象地显示信号随时间变化波形地仪器，是 一种综合的信号特性测试仪，是电子测量仪器的基本 种类。
p示波器的用途：n电压表，电流表，功率计n频率计，相位计n脉冲特性，阻尼振荡p示波器的应用：n电子，电力，电工n压力，振动，声，光，热，磁示波器的组成p水平系统p垂直系统p扫描系统p触发系统p显示系统示波器的类型p模拟示波器p模拟数字混合示波器p数字示波器p数字荧光示波器p取样示波器示波器的刻度刻度格线水平刻度 垂直刻度触发电平TDS1002示波器的基本介绍p一般功能介绍p示波器的功能p基本操作一般功能p上下文相关帮助系统p黑白LCD显示p可选的20MHz带宽限制 p自动设置菜单p探头检查向导p光标带有读数p触发频率读数p 11种自动测量p波形平均和峰值检测p双时基 p每个通道2500点记录长度p数学快速傅立叶变换（FFT） p脉冲宽度出发能力p带可选行触发的视频触发能力 p外部触发p设置和波形储存p变量持续显示p可选通信扩充模块p十种用户可自选语言的用户界面TDS1002数字存储示波器具有双通道，60M带宽， 1.0GS/s的取样速率，采用黑白显示屏。

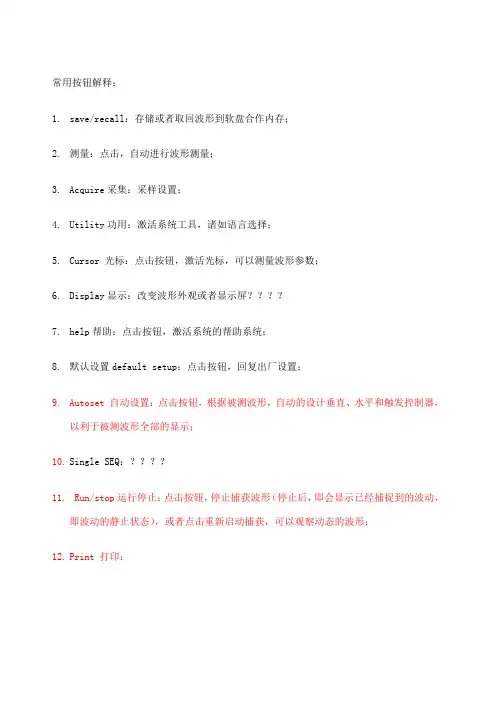

常用按钮解释：
1.save/recall：存储或者取回波形到软盘合作存；
2.测量：点击，自动进行波形测量；
3.Acquire采集：采样设置；
4.Utility功用：激活系统工具，诸如语言选择；
5.Cursor 光标：点击按钮，激活光标，可以测量波形参数；
6.Display显示：改变波形外观或者显示屏？？？？
7.help帮助：点击按钮，激活系统的帮助系统；
8.默认设置default setup：点击按钮，回复出厂设置；
9.Autoset 自动设置：点击按钮，根据被测波形，自动的设计垂直、水平和触发控制器，
以利于被测波形全部的显示；
10.Single SEQ：？？？？
11.Run/stop运行停止：点击按钮，停止捕获波形（停止后，即会显示已经捕捉到的波动，
即波动的静止状态），或者点击重新启动捕获，可以观察动态的波形；
12.Print 打印：
1.Position：旋转按钮，可调节所选波形的垂直位置
2.CH1 MENU：点击按钮，可以打开或者关闭通道1
3.VOLTS/DIV：旋转按钮，可调节所选波形垂直方向刻度系数
备注：3跟15同时也为cursor1和cursor2的位置旋转按钮
4.MATH/MENU：显示所选运算波形类型
5.Position：旋转按钮，可调节所选波形的水平位置
6.HORIZ MENU：调节水平视窗及释抑菜单
7.SET to ZERO:设置相对于已捕获波形的触发点至中点
15
8.SEC/DIV:调节所选波形的水平刻度系数
9.触发电平：
10.触发菜单：。
泰克示波器使用手册
【最新版】
目录
1.泰克示波器简介
2.泰克示波器的主要功能
3.泰克示波器的使用方法
4.泰克示波器的维护与保养
5.泰克示波器的常见问题与解决方法
正文
【泰克示波器简介】
泰克示波器是一种用于测量电信号的电子仪器，它可以将电信号转换成可视化的波形，方便工程师对其进行分析。
泰克示波器广泛应用于电子设计、生产和维修等领域，是电子工程师必备的工具之一。
【泰克示波器的主要功能】
泰克示波器的主要功能包括：
1.显示电信号的波形
2.测量电信号的幅度、频率、相位等参数
3.分析电信号的周期性、稳定性等特性
4.检测电信号的异常信号和故障
【泰克示波器的使用方法】
泰克示波器的使用方法如下：
1.连接泰克示波器和被测电路
2.设置泰克示波器的测量范围和参数
3.启动泰克示波器并观察波形
4.分析波形并记录数据
【泰克示波器的维护与保养】
为了保证泰克示波器的正常工作和延长使用寿命，需要进行以下维护与保养：
1.定期清洁泰克示波器外壳和屏幕
2.定期检查泰克示波器的连接线和探头
3.避免在高温、潮湿或尘土环境中使用泰克示波器
4.定期进行泰克示波器的校准和标定
【泰克示波器的常见问题与解决方法】
在使用泰克示波器过程中可能会遇到以下常见问题：
1.波形显示不清晰：可能是由于探头接触不良或测量范围设置不当，需要检查探头连接和重新设置测量范围。
2.泰克示波器无法启动：可能是电源故障或内部元件损坏，需要检查电源线路或联系售后服务。
3.测量数据不准确：可能是由于泰克示波器未进行校准或探头损坏，需要进行校准或更换探头。
光源光电元件 3Y(电压)X(时间)Z(亮度)X(时间)Z(亮度)示波器什么是示波器，它是如何工作的？本节将解答这些基本问题。
示波器本质上是一种图形显示设备，它描绘电信号的图形曲线。
在大多数应用中，呈现的图形能够表明信号随时间的变化过程：垂直（Y）轴表示电压，水平（X）轴表示时间。
有时称亮度为Z轴。
（参看图2。
）这一简单的图形能够说明信号的许多特性，例如：信号的时间和电压值振荡信号的频率信号所代表电路的“变化部分”信号的特定部分相对于其他部分的发生频率是否存在故障部件使信号产生失真信号的直流值 (DC) 和交流值 (AC)信号的噪声值和噪声是否随时间变化 5正弦波衰减的正弦波方波矩形波锯齿波三角波阶跃波图4.普通波形的激励源6 正弦波衰减的正弦波图6. 方波和矩形波正弦波正弦波波的类型大多数波都属于如下类型：正弦波方波和矩形波三角波和锯齿波阶跃波和脉冲波周期和非周期信号同步和异步信号复杂波正弦波有几个原因说明正弦波是基本波形。
它具有和谐的数学特性，这与您高中在三角学课程中学习到的正弦函数曲线的形状一样。
房间墙角的电源出口输出的电压值也如同正弦波那样变化。
信号发生器振荡电路产生的测试信号通常就是正弦波。
大多数AC电源产生的是正弦波。
（AC表示的是交流，实际上电压值也在改变。
DC表示的是直流，同时意味着稳定的电流和电压，电池产生的就是DC。
）衰减的正弦波是振荡电路产生的特殊实例，它随时间而衰减。
图5是正弦波和衰减的正弦波的示例。
图7.锯齿波和三角波三角波锯齿波方波和矩形波方波是另一种常见的波形。
从本质上看，方波是以相同的时间间隔，不停开关的电压（或者不断为高低值）。
它是测试放大器的标准波形，好的放大器在增加方波幅值的同时有最小的失真。
电视、广播和计算机电路中经常使用方波作为定时信号。
矩形波与方波类似，不同之处在于高低电压值的间隔时间并不等长。
在分析数字电路时，矩形波非常有用。
图6是方波和矩形波的示例。
tektronix示波器的使用方法【实用版4篇】篇1 目录1.Tektronix 示波器简介2.Tektronix 示波器操作步骤3.使用技巧与注意事项4.结论篇1正文1.Tektronix 示波器简介Tektronix 示波器是一种广泛应用于电子工程领域的测试仪器，它可以用来观察和测量电信号的波形、幅度、频率等特性。
Tektronix 示波器凭借其高精度、高速度和高可靠性，成为了众多工程师的首选工具。
2.Tektronix 示波器操作步骤（1）连接电路：在使用 Tektronix 示波器之前，首先要将待测电路与示波器连接。
通常需要使用一根信号线连接电路的地，另一根信号线连接电路的信号输出端。
（2）打开示波器：连接好电路后，打开 Tektronix 示波器。
此时，示波器会进行自检，并显示一些初始信息。
（3）调整示波器：根据待测信号的特点，调整示波器的垂直和水平缩放。
垂直缩放用于调整波形的纵向幅度，水平缩放用于调整波形的时间轴范围。
（4）选择测量模式：根据需要，可以选择示波器的测量模式，如实时测量、平均测量等。
（5）开始测量：调整好示波器后，按下“开始测量”按钮，示波器会开始捕捉并显示信号波形。
（6）分析波形：观察波形，分析信号的特性，如频率、幅度、相位等。
（7）保存和输出数据：如需保存或输出测量结果，可以使用示波器上的存储或输出功能。
3.使用技巧与注意事项（1）在使用 Tektronix 示波器时，应确保电路稳定，避免因电路波动导致的误操作。
（2）在连接电路时，应确保连接线牢固，避免因接触不良导致的信号丢失。
（3）在测量过程中，不要频繁切换测量模式，以免影响示波器的稳定性。
（4）使用完毕后，应将示波器关闭并放回原位，以保证示波器的使用寿命。
4.结论Tektronix 示波器是一种重要的电子测试仪器，掌握其使用方法对于电子工程师来说至关重要。
通过以上操作步骤和使用技巧，相信您已经对Tektronix 示波器的使用有了更深入的了解。
数字存储示波器系列·系列和TDS2000 系列示波器精心的设计，难以抗拒的价格TDS2000 系列数字存储示波低价位的数字精度数字存储示波器TDS1002系列·TDS2000系列2 TDS1000/TDS2000 系列示波器 /tds1000_2000脉冲宽度以及场选和行选视频触发功能使该 系列示波器适用于各种应用。
无与比拟的测量精度及高达 200 MHz 的带宽 和 2 GS/s 的最大取样速率。
自动检测正弦波、方波和视频信号，提供相 关测量读出值，用户可选择其它信号视图。
设置和使用易如反掌这些仪器具有古典的模拟式控制，用户界面非常简单，易于使用，不仅可减少学用时间，而且也提高了使用效率。
自动设置菜单、探头校验向导和上下文相关帮助以及彩色 LCD 显示（TDS2000 系列）等创新性功能，使仪器的设置和操作得以进一步的优化。
简单快捷的文件编制和分析功能OpenChoice TM 解决方案为示波器和个人计算机提供了既简单又全面的整合途径，使您可通过多种选择，轻而易举地编制测量报告和分析测量结果。
供选用的部件包括通信模块、CompactFlash ®大容量存储能力、OpenChoice 软件和第三方软件整合。
数字存储示波器TDS1002系列·TDS2000系列可迅速将波形和测量数据传送至外部 PC 机或在示波器之间快速传送。
只需按一下自动设置菜单上的按钮即可对电 路进行精确的分析、鉴定和故障排除。
通过 OpenChoice TM 软件轻而易举地编制测量结果文件并进行分析。
外部触发输入所有型号提供记录长度所有型号上2.5 K 样点垂直分辨率8位垂直灵敏度 在校准微调后，所有型号上2mV -5V/div DC 垂直精度所有型号上±3%垂直缩放 垂直扩展或压缩活动波形或已停止的波形最大输入电压 300 VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降，在3MHz 及以上时为13 Vp-pAC 位置范围 2mV -200 mV/div 2V; >200 mV -5V/div 50 V 带宽限制所有型号上20 MHz 输入耦合所有型号上AC, DC, GND输入阻抗1M Ω, 并联, 20 pF时基精度50 ppm水平缩放水平扩展或压缩活动波形或已停止的波形*1在2mV/div 时带宽为20 MHz, 适用于所有型号。
泰克示波器使用手册摘要：1.泰克示波器概述2.泰克示波器的主要功能3.泰克示波器的使用方法4.泰克示波器的维护与保养5.泰克示波器的常见问题与解决方法正文：【泰克示波器概述】泰克示波器是一款高性能的电子测试仪器，主要用于测量和分析电子电路中的信号波形。
它具有强大的信号采集、处理和显示功能，广泛应用于科研、生产和教学等领域。
【泰克示波器的主要功能】泰克示波器具有以下主要功能：1.信号采集：泰克示波器可以采集模拟信号和数字信号，为用户提供丰富的信号源。
2.信号处理：泰克示波器可以对采集到的信号进行实时处理，包括放大、衰减、滤波等。
3.信号显示：泰克示波器采用高精度显示器，可以清晰地显示信号的波形、幅度和相位等信息。
4.数据存储与分析：泰克示波器可以将采集到的数据存储到计算机或存储设备中，方便用户进行后期分析。
【泰克示波器的使用方法】1.连接电路：根据被测电路的类型，选择合适的探头和测量线路，将示波器连接到电路中。
2.设置参数：根据被测信号的特性，设置示波器的垂直缩放、水平缩放、触发等参数。
3.采集数据：启动示波器，开始采集信号数据。
在采集过程中，可以实时观察信号波形，调整参数以获得最佳测量效果。
4.分析数据：采集完成后，将数据导入计算机进行分析，可以使用示波器附带的软件进行数据处理和分析。
【泰克示波器的维护与保养】1.定期清洁：使用柔软的布轻轻擦拭示波器表面，去除灰尘和污垢。
2.避免振动：示波器在使用和运输过程中，应尽量避免剧烈振动，以免损坏内部元件。
3.储存条件：示波器在不使用时，应存放在干燥、通风、避光的环境中，避免高温、潮湿和强磁场。
【泰克示波器的常见问题与解决方法】1.无信号显示：检查连接线路是否正确，探头是否接触良好，示波器是否正常工作。
2.波形异常：检查探头是否损坏，测量范围是否合适，示波器参数设置是否正确。
数字示波器使用说明书1. 产品介绍数字示波器是一种用于观察电信号波形的仪器。
它采用现代数字信号处理技术，能够实时采集和显示电压随时间的变化曲线，帮助用户更直观地了解电路中的电信号特性。
本使用说明书旨在帮助用户正确使用数字示波器，以提高工作效率。
2. 示波器外观及功能2.1 外观数字示波器外观精美，采用黑色金属外壳，配备彩色液晶屏幕，显示清晰，宽视角。
前面板布置合理，各功能按键一目了然，背面配备标准接口，方便与其他设备连接。
2.2 功能数字示波器具有以下主要功能：(1) 信号采集：支持多通道信号采集，可同时显示多个信号波形；(2) 波形显示：具备高速更新、高分辨率波形显示功能，能够准确还原信号波形；(3) 自动测量：内置多种常用测量功能，如频率、周期、峰峰值等，可一键完成测量操作；(4) 存储功能：支持波形数据存储和回放，方便用户后续分析；(5) 触发功能：支持多种触发方式设置，满足不同触发条件的要求；(6) 其他辅助功能：例如自动校准、自动设置、阻抗选择等。
3. 使用步骤3.1 连接电源插上数字示波器的电源线，并将电源线连接到电源插座上，确认电源正常接通。
3.2 连接被测信号将被测信号的输入引线连接到数字示波器的信号输入通道，注意接线顺序和方向是否正确。
3.3 设置触发条件根据需要，通过示波器的触发功能设置合适的触发条件，以便触发信号能够稳定显示在屏幕上。
3.4 调整参数根据被测信号的特性，设置示波器的相应参数，如时间尺度、垂直尺度、触发电平等。
3.5 开始测量按下测量按钮，数字示波器将开始采集、处理和显示被测信号的波形。
3.6 数据保存与分析如需保存波形数据，可使用示波器的存储功能将数据保存至U盘或其他存储介质中。
然后，通过数据分析软件对数据进行处理和分析。
4. 注意事项4.1 保持环境整洁使用数字示波器时，应确保周围环境干净整洁，避免尘埃和杂物进入示波器内部，影响仪器正常工作。
4.2 避免强电磁干扰在使用示波器时，应尽量避免与强电磁干扰源的接触，如高压电源、强磁场等，以免影响示波器的测量精度和稳定性。
主要特点和优点200 MHz、100 MHz、70 MHz 和50 MHz 带宽 2通道型号和4通道型号 所有通道上高达2GS/s 的采样率 所有通道上2.5k 点记录长度高级触发，包括脉宽触发和选行视频触发数字存储示波器TDS2000C 系列简便易用性特点16种自动测量及FFT 分析，简化波形分析 内置波形极限测试 自动化扩展数据记录功能 自动设置和信号自动量程 内置上下文相关帮助 探头检查向导 多语言用户界面5.7英寸(144毫米)有源TFT 彩色显示器体积小，重量轻：深仅4.9英寸(124毫米)，重仅4.4磅(2公斤)连接前面板上的USB 2.0主机端口，迅速简便地存储数据、打印及连接USB 键盘后面板上的USB 2.0设备端口，简便地连接PC 或直接打印到兼容PictBridge ®的打印机标配National Instrument公司LabVIEW SignalExpress TM TE 限定版和泰克OpenChoice ®软件，连通工作台终身保修*1*1需要适用一定的条件，详情请访问/lifetimewarranty。
2 产品技术资料您需要的性能，您可以承受的价格TDS2000C系列数字存储示波器在紧凑的设计中提供了经济的性能。
TDS2000C 标配USB 连接、16种自动测量、极限测试、数据记录和上下文相关帮助，帮助您在更少的时间内完成更多工作。
杰出的数字精度，实现精确测量高达100 MHz 的带宽和2 GS/s 的最大采样率，没有任何其它数字存储示波器能够以这种价位提供如此高的带宽和采样率。
泰克专有的采样技术提供了实时采样功能，在任何时间在所有通道上最低支持10倍过采样率，准确地捕获信号。
在使用多条通道时，采样性能不会下降。
为调试设备提供关键工具高级触发如上升沿/下降沿触发、脉宽触发和视频触发帮助您迅速隔离关心的信号。
一旦捕获了信号，高级数学运算功能和自动测量功能可以加快分析速度。
Tektronix_TDS2002C_数字存储示波器基本操作使用说明Tektronix TDS2002C 数字存储示波器基本操作使用说明一、示波器前面板主要按钮功能说明:
1、Autorange(自动量程): 显示“自动量程”菜单，并激活或禁用自动量程功能。
自动量程激活时，相邻的LED 变亮。
2、Save/Recall(保存/调出): 显示设置和波形的Save/Recall(保存/调出)菜单。
3、Measure(测量): 显示“自动测量”菜单。
4、Acquire(采集): 显示Acquire (采集)菜单。
5、Ref(参考): 显示Reference Menu(参考波形)以快速显示或隐藏存储在示波器非易失性存储器中的参考波形。
6、Utility(辅助功能): 显示Utility(辅助功能)菜单。
7、Cursor(光标): 显示Cursor(光标)菜单。
离开Cursor(光标)菜单后，光标保持可见(除非“类型”选项设置为“关闭”)，但不可调整。
Display(显示): 显示Display(显示)菜单。
8、
9、Help(帮助): 显示Help(帮助)菜单。
10、Default Setup(默认设置): 调出出厂时设置。
11、AutoSet(自动设置): 每次按“自动设置”按钮，自动设置功能都会获得显示稳定的波形。
它可以自动调整垂直刻度、水平刻度和触发设置。
自动设置也可在刻度区域显示几个自动测量结果，这取决于信号类型。
12、Single(单次): (单次序列)采集单个波形，然后停止。
二、示波器显示屏中显示各参数含义说明:
1
1. 显示图标表示获取方式。
采样方式
峰值检测方式
平均值方式
2. 触发状态显示如下:
示波器正在采集预触发数据。
在此状态下忽略所有触发。
示波器已采集所有预触发数据并准备接受触发。
示波器已发现一个触发，并正在采集触发后的数据。
示波器已停止采集波形数据。
示波器已经完成“单次序列”采集。
示波器处于自动方式并在无触发状态下采集波形。
在扫描模式下示波器连续采集并显示波形。
3. 标记显示水平触发位置。
旋转“水平位置”旋钮可以调整标记位置。
4. 显示中心刻度处时间的读数。
触发时间为零。
5. 显示边沿或脉冲宽度触发电平的标记。
6. 屏幕上的标记指明所显示波形的地线基准点。
如没有标记，不会显示通道。
7. 箭头图标表示波形是反相的。
8. 读数显示通道的垂直刻度系数。
9. A BW 图标表示通道带宽受限制。
10. 读数显示主时基设置。
11. 如使用视窗时基，读数显示视窗时基设置。
12. 读数显示触发使用的触发源。
13. 采用图标显示以下选定的触发类型:
上升沿的边沿触发。
下降沿的边沿触发。
行同步的视频触发。
场同步的视频触发。
脉冲宽度触发, 正极性。
脉冲宽度触发, 负极性。
14. 读数显示边沿或脉冲宽度触发电平。
15. 显示区显示有用信息;有些信息仅显示三秒钟。
如果调出某个储存的波形，读数就显示基准波形的信息，如RefA 1.00V
2
500μs。
16. 读数显示日期和时间。
17. 读数显示触发频率。
三、示波器基本(常用)操作说明:
1、启动示波器电源开关(仪器顶部左侧按钮)，预热30秒后显示屏稳定显示。
可以选择一种屏幕显示语言。
任何时候按下: 2、
Utility(辅助功能) ? Language(语言)选项，即可选择一种语言。
3、每次将电压探头连接到输入通道时，都应该使用探头检查向导。
请按下PROBE CHECK(探头检测)按钮。
如果电压探头连接正确、补偿正确，而且示波器“垂直”菜单中的“衰减”选项设置与探头相匹配，则示波器就会在屏幕的底部显示一条“合格”信息。
否则，示波器会在屏幕上显示一些指示，指导纠正这些问题。
说明: 该过程完成之后，探头检查向导将示波器设置恢复到您按下PROBECHECK(探头检测)按钮之前的设置(“探头”选项除外)。
4、探头衰减设置:
探头有不同的衰减系数，它影响信号的垂直刻度。
探头检查向导验证示波器的衰减系数是否与探头匹配。
作为探头检查的替代方法，可以手动选择与探头衰减相匹配的系数。
例
如，要与连接到CH1 的设置为10X 的探头相匹配，请按下“1” ? “探头”? “电压” ? “衰减”选项，然后选择10X。
说明: “衰减”选项的默认设置为10X。
5、使用“自动设置”按钮，快速稳定显示某个信号，可按如下步骤进行:
(1)按下“1”(通道1 菜单)按钮。
(2)按下“探头” ? “电压” ?“衰减” ? 10X。
(3)如果使用P2220 探头，请将其开关设置到10X。
(4)将通道1 的探头端部与信号连接。
将基准导线连接到电路基准点(即接地点)。
(5)按下“自动设置”按钮。
示波器自动设置垂直、水平和触发控制。
如果要优化波形的显示，可手动调整上述控制。
说明: 示波器根据检测到的信号类型在显示屏的波形区域中显示相应的自动测量结果。
6、要使用“测量”按钮，测量信号的频率、周期、峰峰值幅度、上升时间以及正频宽，请遵循以下步骤进行操作:
(1) 按下Measure(测量)按钮以查看“测量菜单”。
(2) 按下顶部选项按钮;显示Measure 1 Menu(测量1 菜单)。
(3)按下“类型” ? “频率”。
“值”读数将显示测量结果及更新信息。
3
(4) 按下“返回”选项按钮。
(5) 按下顶部第二个选项按钮;显示Measure 2 Menu(测量2 菜单)。
(6) 按下“类型” ? “周期”。
“值”读数将显示测量结果及更新信息。
(7) 按下“返回”选项按钮。
(8) 按下中间的选项按钮;显示Measure 3 Menu(测量3 菜单)。
(9) 按下“类型” ? “峰-峰值”。
“值”读数将显示测量结果及更新信息。
)按下“返回”选项按钮。
(10
(11) 按下底部倒数第二个选项按钮;显示Measure 4 Menu (测量4 菜单)。
(12) 按下“类型” ? “上升时间”。
“值”读数将显示测量结果及更新信息。
(13)按下“返回”选项按钮。
(14) 按下底部的选项按钮;显示Measure 5 Menu(测量5 菜单)。
(15) 按下“类型” ? “正频宽”。
“值”读数将显示测量结果及更新信息。
)按下“返回”选项按钮。
设置测量参数完成。
(16
7、使用Cursor(光标)按钮测量:使用光标可快速对波形进行时间和振幅测量。
测量振荡的频率和振幅，请执行以下步骤:
(1) 按下Cursor(光标)按钮以查看“光标”菜单。
(2)按下“类型” ? “时间”。
(3) 按下“信源” ? CH1。
(4) 按下“光标1”选项按钮。
(5) 旋转多用途旋钮，将光标置于振荡的第一个波峰上。
(6) 按下“光标2”选项按钮。
(7) 旋转多用途旋钮，将光标置于振荡的第二个波峰上。
可在Cursor (光标)菜单中查看时间和频率Δ(增量)(测量所得的振荡频率)。
如下图所示:
(8)按下“类型” ? “幅度”。
(9) 按下“光标1”选项按钮。
4
(10)旋转多用途旋钮，将光标置于振荡的第一个波峰上。
(11) 按下“光标2”选项按钮。
(12)旋转多用途旋钮，将光标2 置于振荡的最低点上。
在Cursor(光标)菜单中将显示振荡的振幅。
如下图所示:
四、示波器部分测量显示参数的定义
5。
