手把手教你应用赤平投影（CAD图解）来庆超一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。
其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。
如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。
二、极射赤平投影的基本原理（一）投影要素极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1.投影球（也称投射球）：以任意长为半径的球。
2.球面：投影球的表面称为球面。
3.赤平面（也称赤平投影面）：过投影球球心的水平面。

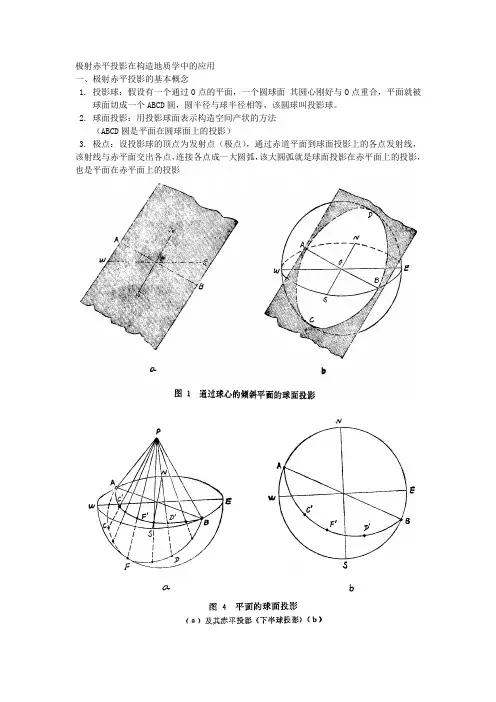

4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。
当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。
5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。
当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。
手把手教你应用赤平投影（CAＤ图解）来庆超一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB5002１－94)推荐法等，在计算边坡稳定性系数时,需要知道滑体控制平面（包括结构面和坡面、坡顶面)或直线（包括平面的法线）的地质产状,以及平面与平面、直线与直线、直线与平面间夹角等.其中平面和直线的产状可以通过现场测量获取,除此之外的几何参数,在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂,而且计算过程繁琐，也很容易出错。
如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。
二、极射赤平投影的基本原理（一）投影要素极射赤平投影(以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1。
投影球（也称投射球)：以任意长为半径的球。
２.球面:投影球的表面称为球面.３.赤平面（也称赤平投影面）：过投影球球心的水平面。
4.大圆：通过球心的平面与球面相交而成的圆,统称为大圆（如图一（a）中ＡSBN、PSFN、NESＷ)，所有大圆的直径相等,且都等于投影球的直径。
当平面直立时，与球面相交成的大圆称为直立大圆（如图一(a)中PSＦN);当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一(a)中NESW）;当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a)中ASBN).５．小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一(b)、(c）中AＢ、CD、FＧ、PAＣＢ)。
当平面直立时,与球面相交成的小圆称为直立小圆（如图一（b)中ＤＣ）；当平面水平时,与球面相交成的小圆称为水平小圆（如图一(b）中AB)；当平面倾斜时，与球面相交成的小圆称为倾斜小圆(如图一（b）中ＦG或图一（ｃ）中PAＣＢ）。

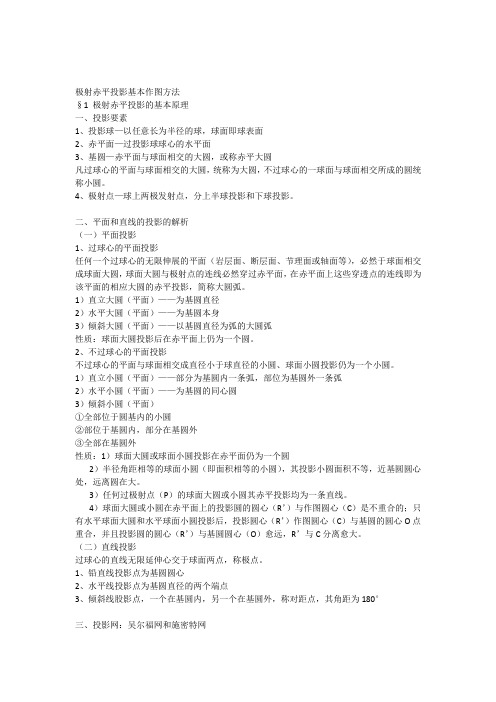

极射赤平投影基本作图方法§1 极射赤平投影的基本原理一、投影要素1、投影球—以任意长为半径的球，球面即球表面2、赤平面—过投影球球心的水平面3、基圆—赤平面与球面相交的大圆，或称赤平大圆凡过球心的平面与球面相交的大圆，统称为大圆，不过球心的一球面与球面相交所成的圆统称小圆。
4、极射点—球上两极发射点，分上半球投影和下球投影。
二、平面和直线的投影的解析（一）平面投影1、过球心的平面投影任何一个过球心的无限伸展的平面（岩层面、断层面、节理面或轴面等），必然于球面相交成球面大圆，球面大圆与极射点的连线必然穿过赤平面，在赤平面上这些穿透点的连线即为该平面的相应大圆的赤平投影，简称大圆弧。
1）直立大圆（平面）——为基圆直径2）水平大圆（平面）——为基圆本身3）倾斜大圆（平面）——以基圆直径为弧的大圆弧性质：球面大圆投影后在赤平面上仍为一个圆。
2、不过球心的平面投影不过球心的平面与球面相交成直径小于球直径的小圆、球面小圆投影仍为一个小圆。
1）直立小圆（平面）——部分为基圆内一条弧，部位为基圆外一条弧2）水平小圆（平面）——为基圆的同心圆3）倾斜小圆（平面）①全部位于圆基内的小圆②部位于基圆内，部分在基圆外③全部在基圆外性质：1）球面大圆或球面小圆投影在赤平面仍为一个圆2）半径角距相等的球面小圆（即面积相等的小圆），其投影小圆面积不等，近基圆圆心处，远离圆在大。
3）任何过极射点（P）的球面大圆或小圆其赤平投影均为一条直线。
4）球面大圆或小圆在赤平面上的投影圆的圆心（R’）与作图圆心（C）是不重合的；只有水平球面大圆和水平球面小圆投影后，投影圆心（R’）作图圆心（C）与基圆的圆心O点重合，并且投影圆的圆心（R’）与基圆圆心（O）愈远，R’与C分离愈大。
（二）直线投影过球心的直线无限延伸心交于球面两点，称极点。
1、铅直线投影点为基圆圆心2、水平线投影点为基圆直径的两个端点3、倾斜线股影点，一个在基圆内，另一个在基圆外，称对距点，其角距为180°三、投影网：吴尔福网和施密特网（一）吴氏网的结构及成因原理吴氏网的结构：基圆、径几大圆弧、纬向小圆弧、东西、南北经纬线，间距2°，误差±0.5°1、基圆，赤平大圆，代表水平面，0°-360°方位角刻度2、经向大圆弧，由一系列走向SN的，向东或西倾斜，倾角不同（0°-90°），间隔2°的投影大圆弧（代表倾斜平面）组成。

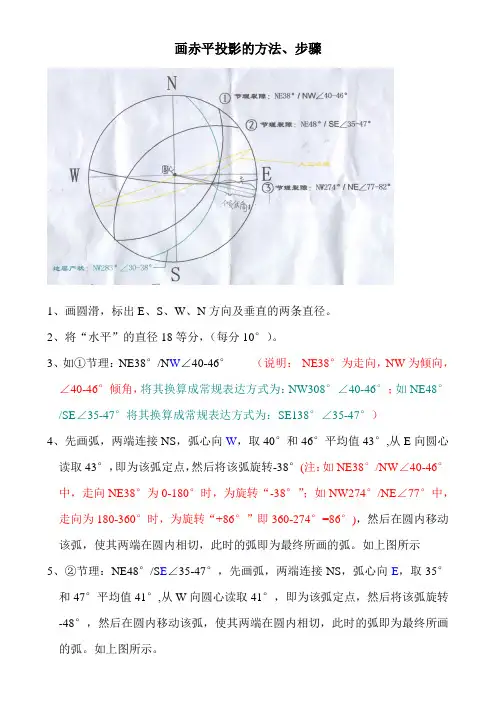

画赤平投影的方法、步骤1、画圆滑，标出E、S、W、N方向及垂直的两条直径。
2、将“水平”的直径18等分，（每分10°）。
3、如①节理：NE38°/N W∠40-46°（说明：NE38°为走向，NW为倾向，∠40-46°倾角，将其换算成常规表达方式为：NW308°∠40-46°；如NE48°/SE∠35-47°将其换算成常规表达方式为：SE138°∠35-47°）4、先画弧，两端连接NS，弧心向W，取40°和46°平均值43°,从E向圆心读取43°，即为该弧定点，然后将该弧旋转-38°(注：如NE38°/NW∠40-46°中，走向NE38°为0-180°时，为旋转“-38°”；如NW274°/NE∠77°中，走向为180-360°时，为旋转“+86°”即360-274°=86°)，然后在圆内移动该弧，使其两端在圆内相切，此时的弧即为最终所画的弧。
如上图所示5、②节理：NE48°/S E∠35-47°，先画弧，两端连接NS，弧心向E，取35°和47°平均值41°,从W向圆心读取41°，即为该弧定点，然后将该弧旋转-48°，然后在圆内移动该弧，使其两端在圆内相切，此时的弧即为最终所画的弧。
如上图所示。
6、将边坡产状按上述方法画在圆上，并用直线将弧两端连接，如上图所示。
7、节理产状与岩层产状，节理与节理产状弧在圆内相交点落在边坡产状弧顶的外侧，且倾伏角为10-30°时，则判断该边坡局部不稳定；倾伏角大于30°时，则判断该边坡不稳定。
极射赤平投影基本作图方法极射赤平投影基本作图方法§1 极射赤平投影的基本原理一、投影要素1、投影球—以任意长为半径的球，球面即球表面2、赤平面—过投影球球心的水平面3、基圆—赤平面与球面相交的大圆，或称赤平大圆凡过球心的平面与球面相交的大圆，统称为大圆，不过球心的一球面与球面相交所成的圆统称小圆。
4、极射点—球上两极发射点，分上半球投影和下球投影。
二、平面和直线的投影的解析（一）平面投影1、过球心的平面投影任何一个过球心的无限伸展的平面（岩层面、断层面、节理面或轴面等），必然于球面相交成球面大圆，球面大圆与极射点的连线必然穿过赤平面，在赤平面上这些穿透点的连线即为该平面的相应大圆的赤平投影，简称大圆弧。
1）直立大圆（平面）——为基圆直径2）水平大圆（平面）——为基圆本身3）倾斜大圆（平面）——以基圆直径为弧的大圆弧性质：球面大圆投影后在赤平面上仍为一个圆。
2、不过球心的平面投影不过球心的平面与球面相交成直径小于球直径的小圆、球面小圆投影仍为一个小圆。
1）直立小圆（平面）——部分为基圆内一条弧，部位为基圆外一条弧2）水平小圆（平面）——为基圆的同心圆3）倾斜小圆（平面）①全部位于圆基内的小圆②部位于基圆内，部分在基圆外③全部在基圆外性质：1）球面大圆或球面小圆投影在赤平面仍为一个圆2）半径角距相等的球面小圆（即面积相等的小圆），其投影小圆面积不等，近基圆圆心处，远离圆在大。
3）任何过极射点（P）的球面大圆或小圆其赤平投影均为一条直线。
4）球面大圆或小圆在赤平面上的投影圆的圆心（R’）与作图圆心（C）是不重合的；只有水平球面大圆和水平球面小圆投影后，投影圆心（R’）作图圆心（C）与基圆的圆心O点重合，并且投影圆的圆心（R’）与基圆圆心（O）愈远，R’与C分离愈大。
（二）直线投影过球心的直线无限延伸心交于球面两点，称极点。
1、铅直线投影点为基圆圆心2、水平线投影点为基圆直径的两个端点3、倾斜线股影点，一个在基圆内，另一个在基圆外，称对距点，其角距为180°三、投影网：吴尔福网和施密特网（一）吴氏网的结构及成因原理吴氏网的结构：基圆、径几大圆弧、纬向小圆弧、东西、南北经纬线，间距2°，误差±0.5°1、基圆，赤平大圆，代表水平面，0°-360°方位角刻度2、经向大圆弧，由一系列走向SN的，向东或西倾斜，倾角不同（0°-90°），间隔2°的投影大圆弧（代表倾斜平面）组成。

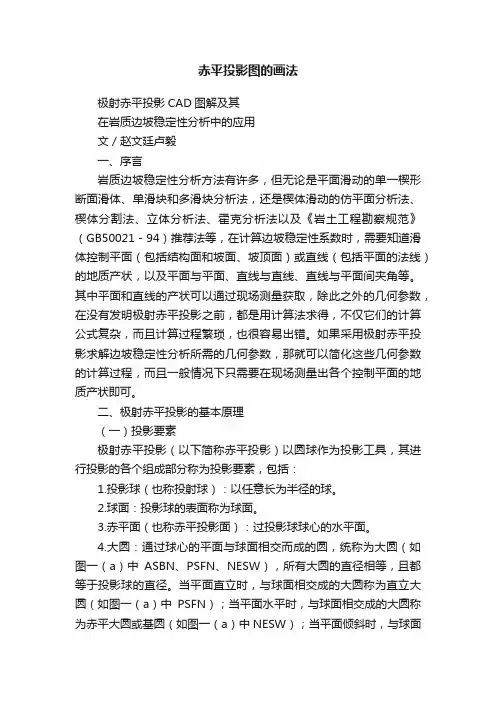

赤平投影图的画法极射赤平投影CAD图解及其在岩质边坡稳定性分析中的应用文／赵文廷卢毅一、序言岩质边坡稳定性分析方法有许多，但无论是平面滑动的单一楔形断面滑体、单滑块和多滑块分析法，还是楔体滑动的仿平面分析法、楔体分割法、立体分析法、霍克分析法以及《岩土工程勘察规范》（GB50021－94）推荐法等，在计算边坡稳定性系数时，需要知道滑体控制平面（包括结构面和坡面、坡顶面）或直线（包括平面的法线）的地质产状，以及平面与平面、直线与直线、直线与平面间夹角等。
其中平面和直线的产状可以通过现场测量获取，除此之外的几何参数，在没有发明极射赤平投影之前，都是用计算法求得，不仅它们的计算公式复杂，而且计算过程繁琐，也很容易出错。
如果采用极射赤平投影求解边坡稳定性分析所需的几何参数，那就可以简化这些几何参数的计算过程，而且一般情况下只需要在现场测量出各个控制平面的地质产状即可。
二、极射赤平投影的基本原理（一）投影要素极射赤平投影（以下简称赤平投影）以圆球作为投影工具，其进行投影的各个组成部分称为投影要素，包括：1.投影球（也称投射球）：以任意长为半径的球。
2.球面：投影球的表面称为球面。
3.赤平面（也称赤平投影面）：过投影球球心的水平面。
4.大圆：通过球心的平面与球面相交而成的圆，统称为大圆（如图一（a）中ASBN、PSFN、NESW），所有大圆的直径相等，且都等于投影球的直径。
当平面直立时，与球面相交成的大圆称为直立大圆（如图一（a）中PSFN）；当平面水平时，与球面相交成的大圆称为赤平大圆或基圆（如图一（a）中NESW）；当平面倾斜时，与球面相交成的大圆称为倾斜大圆（如图一（a）中ASBN）。
5.小圆：不过球心的平面与球面相而成的圆，统称为小圆（如图一（b）、（c）中AB、CD、FG、PACB）。
当平面直立时，与球面相交成的小圆称为直立小圆（如图一（b）中DC）；当平面水平时，与球面相交成的小圆称为水平小圆（如图一（b）中AB）；当平面倾斜时，与球面相交成的小圆称为倾斜小圆（如图一（b）中FG或图一（c）中PACB）。
图1 简化后的吴尔夫投影网
赤平投影图的无纸化作法
地质环境研究院 潘国洪
摘要：本文根据个人使用经验，总结介绍了一种利用MAPGIS 软件，直接在电脑上绘制赤平投影图的方法。
[关键词] 赤平投影 无纸化 MAPGIS 吴尔夫投影网
所谓赤平投影图的无纸化作法，顾名思意，是指不借助于纸和笔在电脑上直接画赤平投影图的方法。
赤平投影法是岩土体稳定性结构分析的主要方法之一，在建设用地地质灾害危险性评估当中有着广泛的应用。
传统的赤平投影图作图方法是利用透明纸和吴尔夫投影网进行的，在此不详述了，本文要介绍的方法也是在上述原理的基础上进行的，只不过是不用透明纸和笔，而是在电脑上直接进行。
一、所需设备软件
电脑、扫描仪、MAPGIS 软件等。
二、准备工作
先准备吴尔夫投影网模板，将其扫描到电脑上，并在MAPGIS 系统里绘制吴尔夫投影网，可以简化（见图1），然后输出存为TIF 格式文件（文件名定为“吴尔夫投影网.TIF ”）。
然后制作赤平投影底图，在MAPGIS 系统里以刚才制作
的吴尔夫投影网为底图，绘制赤平投影
底图（见图2），文件定名为“赤平投影底图.WT ，赤平投影底图.WL ”，为以后快速作图做好准备。
图2 赤平投影底图
图3 吴尔夫投影网与赤 平投影底图不吻合
三、赤平投影图制作
将所有结构面产状整理为以下格式：走向/倾向/倾角（A/B/C ）。
下面以某水电站厂房边坡结构面赤平投影图作法为例，介绍绘制过程。
结构面参数：厂房边坡产状100°∠35°，节理1产状90°∠55°，节理
2产状225°∠75°，节理3产状355°∠20°，断层产状160°∠65°。
整理后各结构面产状表示如表1。
表1
在MAPGIS 系统里建立工程文件，定名为“厂房”，并建立相应的点和线文件：厂房.WL 和厂房.WT 。
合并相应的底图文件：赤平投影底图.WL 和赤平投影底图.WT 。
然后调入光栅文件“吴尔夫投影网.TIF ”，结果如图3。
可以看出两个圆心不重合，通过MAPGIS 主菜单“矢量化”里的“设置图像原点参数”可解决该问题。
调整后两者基本吻合（如图4）。
图像原点参数里面的X 、Y 值
图4 吴尔夫投影网与赤 平投影底图基本吻合
图5 一组结构面赤平投影
相对于同一个光栅文件和底图文件是定值，X 、Y 值为将光栅图圆心移到系统0点的坐标差，本文X=-68.27，Y=-67.54。
接下来就可以逐一将各个结构面投到图上去了：1.先在MAPGIS 主菜单“其他→整图变换→键盘输入参数”
对话框里输入与结构面走向等值的旋转角度A ，变换类型里面的选项均打“√”。
2.然后在“线编辑”里选定“线型”和“线宽”后以“三点造弧”方式绘制弧段，第一点为光栅底图0°的位置，第三点为光栅底图180°的位置，第二点为倾角C 在水平标尺上相应的位置，那到底是在E 边还是W 边呢？这就要根据倾向B 定了，根据赤平投影
原理可知，弧段的凹向就是结构面的倾向B 了。
3. 再在MAPGIS 主菜单“其他→整图变换→键盘输入参数”对话框里输入与结构面走向等值但前面加一“-”号的旋转角度-A 。
完成以上操作
后，一组结构面的赤平投影就画好了（图5）。
其他结构面的赤平投影画法只需重复以上3个步骤即可。
然后改变相应的线型，再添上文字说明，整个厂房边坡结构面赤平投影图即宣告完成（图6）。
图6 厂房结构面赤平投影图
当然以上方法首先要求你拥有MAPGIS 软件并掌握该软件的基本操作。
看起来你可能会觉得该方法麻烦甚至是小题大做，但你仔细领会一下其中的原理你就会发觉操作起来很简单、方便，尤其是在绘制一些复杂的赤平投影图时，更能显示出它的便捷之处。
