ASON780A 整机说明Ø超大容量接入:320G 、 640G 、 720GØ使用 320G 高阶交叉盘最大提供 60G 的低阶交叉能力,使用 640G 高阶交叉盘最大提供 160G 的低阶交叉能力Ø高度的智能化:端到端智能业务的自动配置、流量工程、 SLA 服务Ø丰富的多业务接入能力:支持 155M 、622M 、 2.5G 、 10G 、 40G 、 FE 、 GE 、ATMØ高可靠性设计:1. 设备级:交叉、时钟、时钟分配盘、电源、控制单元均为双备份, TPS 保护2. 网络级:传统 SDH 环网保护、 MESH 网恢复 Ø强大的组网能力:2/4纤 MSP 、通道保护环、线性 1+1/1:N、 1+ 1LSP 、 MESH 网 光通信专家 光通信专家ASON780A 整机说明 光通信专家ASON780A 整机说明整机框图之前框ASON780A整机说明整机框图之后框 1 烽火通信FT全套解决方案 TX 光通信专家ASON780A整机说明 Ø 系统分前后两个背靠背的机框，共有48个业务盘槽位。
交叉盘有 720G和640G的两种容量的交叉盘，当插720G的高阶交叉盘时，系统共支持48个槽位的群路方向，当插640G的高阶交叉盘时，系统共 1 烽火通信FT全套解决方案 TX 支持40个槽位的群路方向。
Ø 前框对应的槽位有：FW1～FW12, FE1～FE12，当插640G的高阶交叉盘时， FW2, FW11,FE2, FE11共四个槽位不可用。
Ø 后框对应的槽位有：RW1～RW12, RE1～RE12，当插640G的高阶交叉盘时， RW2, RW11,RE2, RE11共四个槽位不可用 Ø 属于40G槽位的有FW1、FE1、FW12、FE12、RW1、RE1、RW12、 RE12,其他槽位都是10G槽位．其中,40G槽位是可以兼容40G以下速率的所有盘，同样，10G槽位是可以兼容10G以下速率的所有盘,带宽网关自动识别． Ø 640G的高阶交叉盘和时钟盘固定插在17，18，07，08槽位，并可设置为主备用。

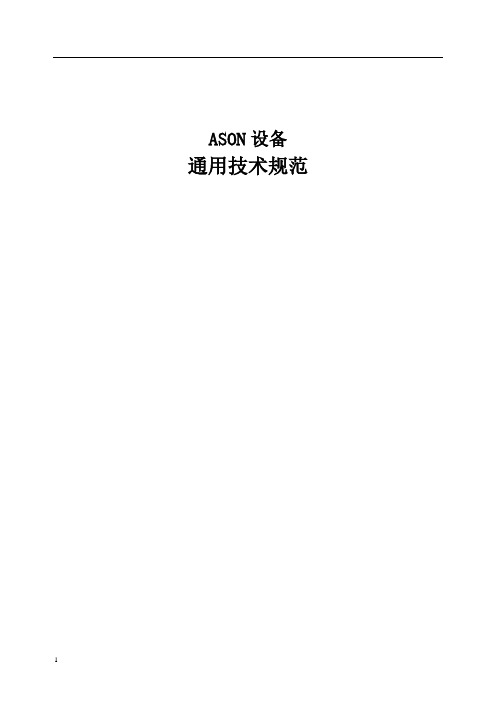

ASON设备通用技术规范ASON设备采购标准技术规范使用说明1.本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2.采购标准技术规范通用部分原则上不需要设备招标方（项目单位）填写，更不允许随意更改。
如对其条款内容确实需要改动，项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司招投标管理中心公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成“项目单位通用部分条款变更表”，放入专用部分，随招标文件同时发出并视为有效。
3.采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许项目单位和投标人改动。
项目单位对“标准参数值”栏的差异部分，应填写“项目单位技术差异表”，“投标人保证值”栏应由投标人认真逐项填写。
项目单位需求部分由项目单位填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写“投标人技术参数偏差表”，提供销售业绩、主要部件材料和其他要求提供的资料。
4.投标人填写“技术参数和性能要求响应表”时，如与招标方要求有差异时，除填写“技术偏差表”外，必要时应提供相应试验报告。
5.有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的表7项目单位技术差异表明确表示。
6.采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
目录1 总则 (1)1.1一般规定 (1)1.2投标人资格和投标要求 (2)1.3工作范围 (2)1.4设计图纸、说明书和试验报告要求 (4)1.5达不到保证性能的处罚 (6)1.6标准和规范 (7)1.7技术数据和信息 (7)1.8备品备件 (7)1.9 专用工具 (8)1.10安装、调试、试运行和验收 (8)2 ASON功能结构 (8)2.1 ASON功能结构 (8)2.2 ASON智能的控制方式 (10)2.3 ASON与客户网络的互连模型 (10)3 ASON控制平面功能要求 (10)3.1 连接管理功能要求 (10)3.2 自动发现和链路管理功能要求 (11)3.3 路由功能要求 (12)3.4 信令功能要求 (13)3.5 Crankback功能 (14)3.6 新业务功能要求 (14)3.7 命名与编址 (15)3.8 控制平面可靠性要求 (15)3.9 控制平面安全性要求 (15)4 ASON保护恢复技术要求 (16)4.1 传统SDH保护倒换能力要求 (16)4.2 Mesh保护恢复能力要求 (16)5 ASON传送平面技术要求 (21)5.1 ASON传送平面节点要求 (21)5.2 ASON传送平面组网能力要求 (22)5.3 ASON传送平面接口要求 (23)5.4互通的接口要求 (34)5.5光放大器的技术特性及参数 (34)6 定时和同步要求 (35)6.1 频率准确度 (35)6.2 保持特性 (35)6.3 牵引入/牵引出范围 (35)6.4 同步时钟来源 (35)6.5 基准时钟的转换 (35)6.6 ASON设备定时基准的输出 (35)6.7 定时接口的部分电气物理特性 (35)6.8 定时基准接口的漂移和抖动性能指标 (35)7 ASON网管功能要求 (35)7.1 网管系统基本要求 (35)7.2 故障管理 (36)7.3 性能管理 (40)7.4 配置管理 (42)7.5 安全管理 (46)7.6 网管配置要求 (47)8规划工具要求 (48)8.1 规划工具特性 (48)8.2 规划工具功能 (48)9 对设备的一般要求 (49)9.1环境温度及湿度 (49)9.2温度循环试验 (49)9.3振动测试要求 (49)9.4设备应具备相应的抗电磁干扰能力 (50)10 技术服务、工程技术联络会议及技术培训 (50)10.1技术服务 (50)10.2工程技术联络会议 (51)10.3培训 (51)11 试验和验收 (51)11.1试验 (51)11.2工厂验收 (53)11.3现场验收 (53)11.4初验与试运行条件 (53)11.5试运行 (53)11.6终验 (54)12 质量保证及管理 (54)13 技术支持 (55)1 总则1.1一般规定1.1.1投标人或ASON设备的供货厂（商）（包括分包厂商）必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书,并应具有设计、制造和提供过与本工程相类似的、或规模更大，较规定的条件更严格的ASON设备的业绩。

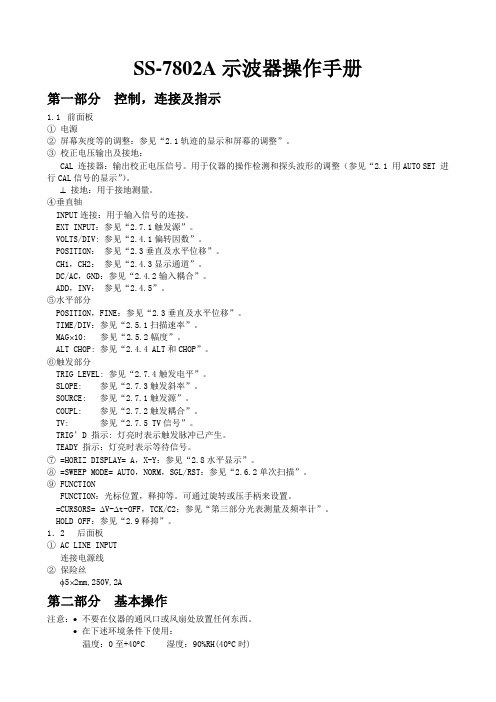

SS-7802A示波器操作手册第一部分控制，连接及指示1.1前面板①电源②屏幕灰度等的调整：参见“2.1轨迹的显示和屏幕的调整”。
③校正电压输出及接地：CAL 连接器：输出校正电压信号。
用于仪器的操作检测和探头波形的调整（参见“2.1 用AUTO SET 进行CAL信号的显示”）。
⊥接地：用于接地测量。
④垂直轴INPUT连接：用于输入信号的连接。
EXT INPUT：参见“2.7.1触发源”。
VOLTS/DIV: 参见“2.4.1偏转因数”。
POSITION：参见“2.3垂直及水平位移”。
CH1，CH2：参见“2.4.3显示通道”。
DC/AC，GND：参见“2.4.2输入耦合”。
ADD，INV：参见“2.4.5”。
⑤水平部分POSITION，FINE：参见“2.3垂直及水平位移”。
TIME/DIV：参见“2.5.1扫描速率”。
MAG⨯10: 参见“2.5.2幅度”。
ALT CHOP: 参见“2.4.4 ALT和CHOP”。
⑥触发部分TRIG LEVEL: 参见“2.7.4触发电平”。
SLOPE: 参见“2.7.3触发斜率”。
SOURCE: 参见“2.7.1触发源”。
COUPL: 参见“2.7.2触发耦合”。
TV: 参见“2.7.5 TV信号”。
TRIG’D 指示: 灯亮时表示触发脉冲已产生。
TEADY 指示：灯亮时表示等待信号。
⑦ =HORIZ DISPLAY= A，X-Y：参见“2.8水平显示”。
⑧ =SWEEP MODE= AUTO，NORM，SGL/RST：参见“2.6.2单次扫描”。
⑨ FUNCTIONFUNCTION：光标位置，释抑等。
可通过旋转或压手柄来设置。
=CURSORS= ∆V-∆t-OFF，TCK/C2：参见“第三部分光表测量及频率计”。
HOLD OFF：参见“2.9释抑”。
1．2后面板① AC LINE INPUT连接电源线②保险丝φ5⨯2mm,250V,2A第二部分基本操作注意：•不要在仪器的通风口或风扇处放置任何东西。
