心电图读图五步法，太实用了！干货满满，还不收藏？第一步观察P波判断心律P波代表心房除极波一、分析观察P波方向，通过观察P波，可以确认基本心率是窦性还是异位心律。
窦性心律心电图：P波在Ⅰ、Ⅱ、avF导联直立、avR导联倒置（P波方向的产生原因是心房在除极过程中所产生的心动力即心房综合向量指向左前下方，故电极位于心房右上方的avR导联所记录的P波是倒置，即除极方向指向的导联出现正向波，背向的导联出现负向波）。
若P波avR直立，Ⅰ、Ⅱ、avF倒置，称逆行P波，表示激动起自房室交界区。
心房、心室示意图二、分析观察P波时限正常﹤0.12s，形态直立圆凸。
（P波的前一半主要由右心房除极所产生，后一半主要由左心房除极所产生）1、若P波时间超过0.12秒，表示左心房肥大或房内传导阻滞。
1.1左心房肥大心电图①P波增宽≥0.12s,常出现在Ⅰ、Ⅱ、avL导联②呈双峰P波，且第二峰＞第一峰，峰距≥0.04s③PtfV1≤-0.04mm.s三、观察分析P波振幅：正常＜0.25mv(肢体导联)1、若P波振幅＞0.25mv,表示右心房肥大。
右心房肥大心电图：P波高而尖，振幅≥0.25mv,常出现在Ⅰ、Ⅱ、avF导联又称肺型P波，常见肺心病。
四、分析观察P-R间期P-R间期表示心房除极开始至心室除极开始，正常成人为0.12-0.20s。
若大于0.20s,表示I度房室传导阻滞（简称ⅠAVB）。
1、Ⅰ度房室传导阻滞心电图：P-R间期＞0.20s（或P-R间期＞相应心率最高值）。
（房室传导阻滞是由于房室交界区不应期延长，引起心房和心室间传导延缓或阻断，简称AVB。
根据传导阻滞程度可分为Ⅰ、Ⅱ、Ⅲ度，Ⅰ度、Ⅱ度称不完全性阻滞，Ⅲ度称完全性阻滞。
房室传导阻滞临床甚为常见，常见原因有心肌炎、心肌病、冠心病、洋地黄中毒及迷走神经兴奋性增高。
）2、P-R间期＜0.12s，可见于预激综合征。
预激综合征是由于先天或后天原因引起的房室间出现附加通路，使窦房结的激动快速下传激动心室的一部分，并使之预先激动，故名预激综合征。

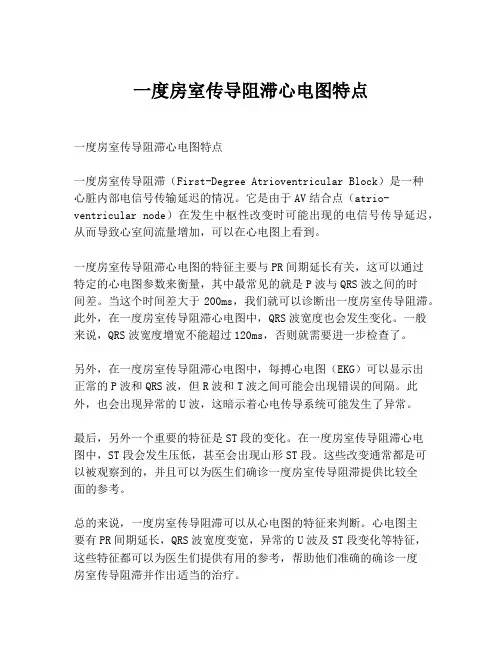

一度房室传导阻滞心电图特点
一度房室传导阻滞心电图特点
一度房室传导阻滞（First-Degree Atrioventricular Block）是一种
心脏内部电信号传输延迟的情况。
它是由于AV结合点（atrio-ventricular node）在发生中枢性改变时可能出现的电信号传导延迟，从而导致心室间流量增加，可以在心电图上看到。
一度房室传导阻滞心电图的特征主要与PR间期延长有关，这可以通过
特定的心电图参数来衡量，其中最常见的就是P波与QRS波之间的时
间差。
当这个时间差大于200ms，我们就可以诊断出一度房室传导阻滞。
此外，在一度房室传导阻滞心电图中，QRS波宽度也会发生变化。
一般来说，QRS波宽度增宽不能超过120ms，否则就需要进一步检查了。
另外，在一度房室传导阻滞心电图中，每搏心电图（EKG）可以显示出
正常的P波和QRS波，但R波和T波之间可能会出现错误的间隔。
此外，也会出现异常的U波，这暗示着心电传导系统可能发生了异常。
最后，另外一个重要的特征是ST段的变化。
在一度房室传导阻滞心电
图中，ST段会发生压低，甚至会出现山形ST段。
这些改变通常都是可以被观察到的，并且可以为医生们确诊一度房室传导阻滞提供比较全
面的参考。
总的来说，一度房室传导阻滞可以从心电图的特征来判断。
心电图主
要有PR间期延长，QRS波宽度变宽，异常的U波及ST段变化等特征，这些特征都可以为医生们提供有用的参考，帮助他们准确的确诊一度
房室传导阻滞并作出适当的治疗。

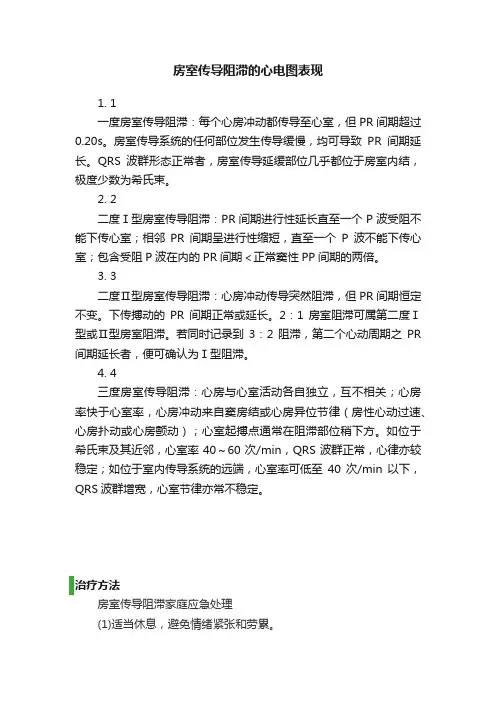

房室传导阻滞的心电图表现1.1一度房室传导阻滞：每个心房冲动都传导至心室，但PR间期超过0.20s。
房室传导系统的任何部位发生传导缓慢，均可导致PR间期延长。
QRS波群形态正常者，房室传导延缓部位几乎都位于房室内结，极度少数为希氏束。
2.2二度Ⅰ型房室传导阻滞：PR间期进行性延长直至一个P波受阻不能下传心室；相邻PR间期呈进行性缩短，直至一个P波不能下传心室；包含受阻P波在内的PR间期＜正常窦性PP间期的两倍。
3.3二度Ⅱ型房室传导阻滞：心房冲动传导突然阻滞，但PR间期恒定不变。
下传搏动的PR间期正常或延长。
2：1房室阻滞可属第二度Ⅰ型或Ⅱ型房室阻滞。
若同时记录到3：2阻滞，第二个心动周期之PR 间期延长者，便可确认为Ⅰ型阻滞。
4.4三度房室传导阻滞：心房与心室活动各自独立，互不相关；心房率快于心室率，心房冲动来自窦房结或心房异位节律（房性心动过速、心房扑动或心房颤动）；心室起搏点通常在阻滞部位稍下方。
如位于希氏束及其近邻，心室率40～60次/min，QRS波群正常，心律亦较稳定；如位于室内传导系统的远端，心室率可低至40次/min 以下，QRS波群增宽，心室节律亦常不稳定。
治疗方法房室传导阻滞家庭应急处理(1)适当休息，避免情绪紧张和劳累。
(2)Ⅰ度和Ⅱ度房室传导阻滞者，如心率在50次/分以上，又无症状时可不需处理。
(3)如为洋地黄等药物引起者，则应立即停药。
(4)如病人因心率低于40次/分以下而突然出现抽搐、昏迷时，应速送医院进行抢救。
房室传导阻滞中医治疗方法(1)四逆汤口服液：口服，每次10毫升，日服3次。
(2)柏子养心丸：口服，每次1丸，日服2次。
(3)肉桂、檀香各10克，丹参30克、水煎服，每次70～100毫升，日服3次。
(4)人参3克，黄芪、丹参各30克，附子(先煎)10克，五味子15克，肉桂6克、水煎服，每次100毫升，日服3次。
房室传导阻滞西医治疗方法1、首先针对病因，如用抗菌素治疗急性感染，肾上腺皮质激素抑制非特异性炎症，阿托品等解除迷走神经的作用，停止应用导致房室传导阻滞的药物，用氯化钾静脉滴注治疗低血钾等。

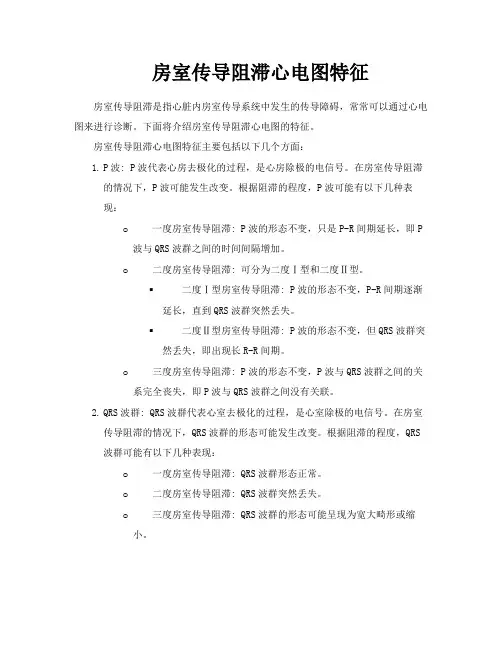

房室传导阻滞心电图特征房室传导阻滞是指心脏内房室传导系统中发生的传导障碍，常常可以通过心电图来进行诊断。
下面将介绍房室传导阻滞心电图的特征。
房室传导阻滞心电图特征主要包括以下几个方面：1.P波: P波代表心房去极化的过程，是心房除极的电信号。
在房室传导阻滞的情况下，P波可能发生改变。
根据阻滞的程度，P波可能有以下几种表现：o一度房室传导阻滞: P波的形态不变，只是P-R间期延长，即P 波与QRS波群之间的时间间隔增加。
o二度房室传导阻滞: 可分为二度Ⅰ型和二度Ⅱ型。
▪二度Ⅰ型房室传导阻滞: P波的形态不变，P-R间期逐渐延长，直到QRS波群突然丢失。
▪二度Ⅱ型房室传导阻滞: P波的形态不变，但QRS波群突然丢失，即出现长R-R间期。
o三度房室传导阻滞: P波的形态不变，P波与QRS波群之间的关系完全丧失，即P波与QRS波群之间没有关联。
2.QRS波群: QRS波群代表心室去极化的过程，是心室除极的电信号。
在房室传导阻滞的情况下，QRS波群的形态可能发生改变。
根据阻滞的程度，QRS波群可能有以下几种表现：o一度房室传导阻滞: QRS波群形态正常。
o二度房室传导阻滞: QRS波群突然丢失。
o三度房室传导阻滞: QRS波群的形态可能呈现为宽大畸形或缩小。
3.R-R间期: R-R间期是相邻两个R波之间的时间间隔，可以反映心脏的节律性。
在房室传导阻滞的情况下，R-R间期可能发生改变。
根据阻滞的程度，R-R间期可能有以下几种表现：o一度房室传导阻滞: R-R间期延长。
o二度房室传导阻滞: 出现长R-R间期，即两个R波之间的时间间隔明显延长。
o三度房室传导阻滞: 出现不规则的R-R间期，即两个R波之间的时间间隔不规则。
4.心室率: 心室率是指心脏每分钟跳动的次数。
在房室传导阻滞的情况下，心室率可能发生改变。
根据阻滞的程度，心室率可能有以下几种表现：o一度房室传导阻滞: 心室率正常。
o二度房室传导阻滞: 心室率可能变慢或不规则。

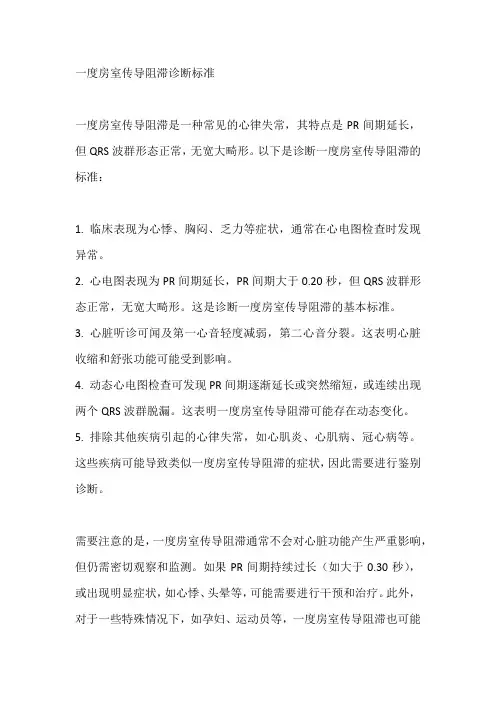

一度房室传导阻滞诊断标准
一度房室传导阻滞是一种常见的心律失常，其特点是PR间期延长，但QRS波群形态正常，无宽大畸形。
以下是诊断一度房室传导阻滞的标准：
1. 临床表现为心悸、胸闷、乏力等症状，通常在心电图检查时发现异常。
2. 心电图表现为PR间期延长，PR间期大于0.20秒，但QRS波群形态正常，无宽大畸形。
这是诊断一度房室传导阻滞的基本标准。
3. 心脏听诊可闻及第一心音轻度减弱，第二心音分裂。
这表明心脏收缩和舒张功能可能受到影响。
4. 动态心电图检查可发现PR间期逐渐延长或突然缩短，或连续出现两个QRS波群脱漏。
这表明一度房室传导阻滞可能存在动态变化。
5. 排除其他疾病引起的心律失常，如心肌炎、心肌病、冠心病等。
这些疾病可能导致类似一度房室传导阻滞的症状，因此需要进行鉴别诊断。
需要注意的是，一度房室传导阻滞通常不会对心脏功能产生严重影响，但仍需密切观察和监测。
如果PR间期持续过长（如大于0.30秒），或出现明显症状，如心悸、头晕等，可能需要进行干预和治疗。
此外，对于一些特殊情况下，如孕妇、运动员等，一度房室传导阻滞也可能
需要特殊处理。
总之，一度房室传导阻滞的诊断需要结合临床表现、心电图检查和动态心电图检查等多方面信息进行综合判断。
对于疑似患者，应及时进行相关检查和治疗，以保障患者的健康和安全。

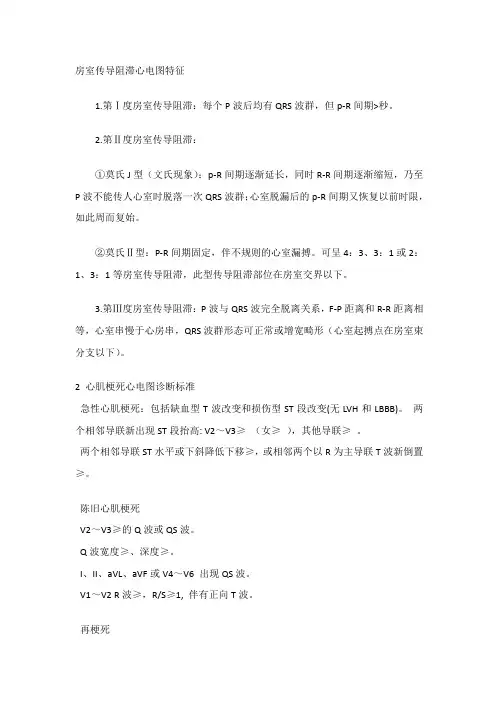

房室传导阻滞心电图特征1.第Ⅰ度房室传导阻滞：每个P波后均有QRS波群，但p-R间期>秒。
2.第Ⅱ度房室传导阻滞：①莫氏J型（文氏现象）：p-R间期逐渐延长，同时R-R间期逐渐缩短，乃至P波不能传人心室时脱落一次QRS波群；心室脱漏后的p-R间期又恢复以前时限，如此周而复始。
②莫氏Ⅱ型：P-R间期固定，伴不规则的心室漏搏。
可呈4：3、3：1或2：1、3：1等房室传导阻滞，此型传导阻滞部位在房室交界以下。
3.第Ⅲ度房室传导阻滞：P波与QRS波完全脱离关系，F-P距离和R-R距离相等，心室串慢于心房串，QRS波群形态可正常或增宽畸形（心室起搏点在房室束分支以下）。
2 心肌梗死心电图诊断标准急性心肌梗死：包括缺血型T波改变和损伤型ST段改变(无LVH和LBBB)。
两个相邻导联新出现ST段抬高: V2～V3≥（女≥），其他导联≥。
两个相邻导联ST水平或下斜降低下移≥，或相邻两个以R为主导联T波新倒置≥。
陈旧心肌梗死V2～V3≥的Q波或QS波。
Q波宽度≥、深度≥。
I、II、aVL、aVF或V4～V6 出现QS波。
V1～V2 R波≥，R/S≥1, 伴有正向T波。
再梗死ST段再次抬高≥或新发Q波。
伴有缺血症状≥20min。
3 心肌梗死心电图诊断要点心肌梗死定位：前壁心肌梗死：V1～V6导联。
下壁心肌梗死：Ⅱ、Ⅲ、aVF导联。
侧壁心肌梗死：I、aVL。
后壁心肌梗死：V7～V8(或V9)。
右室梗死：V3R(或V1)～V5R。
典型心肌缺血三大心电图特1. 冠状T波的特点:T波形态特点表现为顶端或底端尖锐，两支对称，波形变窄，形似箭头，习惯上称为冠状T波。
并且，心肌缺血时T波常表现为“易变性T波”这种缺血性T波时轻时重，时有时无。
此取决于冠状动脉供血的改善或恶化。
引种现象是慢性冠状动脉供血不足的一个心电图特征。
2. 缺血性ST段的表现:缺血性ST段改变ST段降低大于，可表现为水平型、下垂型、弓背型、下陷型以及近似缺血（类水平）型。
142倪 雯王大爷最近感觉自己的心脏有些问题，这主要是由于有一次在和邻居下棋时出现心悸的症状，同时还伴有一定的头晕。
最开始王大爷以为这只是偶然现象，因此并没有在意。
周围的邻居经常看到王大爷头晕或者捂住胸口，纷纷问究竟怎么了。
王大爷却不以为然地说是小毛病，不需要在意，反正没有什么大问题，只要过一阵就能好。
有一个邻居曾经是医生，他跟王大爷说，最好去医院仔细检查一下，关于心脏的事情没有小事，长时间不采取措施就会加重病情，到时候更不好治疗。
直到前几天，王大爷在和别人下棋时，突然捂着胸口倒在了地上，周围的人赶紧拨打了120，救护车赶到之后将王大爷送到急诊室进行抢救。
所幸王大爷没有大碍，经过一番治疗后醒了过来。
医生在看过心电图结果后告诉大爷，他这种情况是典型的房室传导阻滞。
王大爷听后连忙问是否严重，医生告诉他，这种病本身并不严重，严重的是可能会引发的并发症。
若是长时间不采取正确的治疗措施，就会出现心脏猝死等严重后果。
至于这种疾病的治疗，首先需要判断王大爷所患疾病的类型，分为一度、二度与三度，每种类型对应的治疗方法都不同。
但对于王大爷的这种情况，很可能是在二度与三度之间，若是现在治疗，应该能够将病情控制住。
所幸现在并没有发现王大爷有阿-斯综合征的特征表现，应在进一步检查后判断王大爷是否需要安装心脏起搏器，避免再发生类似事件，增加心脏猝死的风险。
房室传导阻滞是指在心脏正常工作的情况下，房室突然出现传导延迟的情况，根据病情的轻重程度可以分为部分阻滞或全部阻滞。
这种疾病在发生前期并没有明显的症状，一般表现为疲倦和头晕，像王大爷这种情况还会表现出心悸等症状。
这种疾病的危害性还是很高的，不仅因为昏厥可能会导致心脏受到影响，还会因为这种症状的不定时出现对患者的身体产生很大的影响，严重影响患者的日常生活。
房室传导阻滞若是长期不采取对应措施，就会因为拖延导致病情加重，从而出现阿-斯综合征，或者直接发生心脏猝死的情况。
这种疾病的检查方式主要是心电图检测，通过观察心电图的图形变化情况能够准确判断阻滞部位，从而根据实际情况制订治疗方案。
早读心电图如何判断房室传导阻滞部位？收藏这篇轻松get！可能有些人看到这个题目会有疑惑，只要看出房室传导阻滞的心电图就可以了，为什么还要明白具体阻滞的部位？作为一名心血管内科专科医生，不仅仅要看懂心电图，还需要明白心电图背后的“故事”，才能做到心中有数。
临床上有的二度房室传导阻滞会很快进展到三度，有的则不然，而根据体表心电图的特征，可以初步判断房室传导阻滞的部位，进而对患者进行预后评估和指导临床治疗，一起学习！房室传导途径的组成首先明确一个概念，房室传导途径由哪几部分组成？激动由窦房结发起，依次途径心房、房室结、希氏束、束支，最后经浦肯野纤维传至心室肌，具体部位如上图所示。
判断房室传导阻滞部位方法1.可以根据QRS波群形态时限1）QRS波群时限正常时，提示心室激动顺序正常，阻滞多位于房室结，但也可能是希氏束。
一度房室传导阻滞（AVB）伴窄QRS波的阻滞部位PR间期延长伴窄QRS波最可能是房室结阻滞，这种病人临床最常见，可以观察，但是需要注意的一点是，左/右束支传导延迟程度相同也可引起PR间期延长和窄QRS波群，表现为一度AVB伴窄QRS 波；其鉴别要依靠希氏束电图。
2）QRS波群宽大畸形或为束支阻滞图形，提示心室激动顺序异常，可能为房室结或希氏束以下阻滞，无肯定诊断价值，因为传导系统不同水平阻滞可合并存在，但急性前壁心肌梗死及二度II型房室传导阻滞时出现宽QRS波群高度，提示双侧束支传导阻滞。
一度AVB伴宽QRS波的阻滞部位P-R间期延长伴一侧束支传导阻滞图形可由以下两种情况引起：①双侧束支同时发生一度传导阻滞，但一侧束支传导速度慢于对侧束支0.04～0.06s以上；②一侧束支发生一度传导阻滞，但对侧束支发生三度传导阻滞。
该图示PR间期延长伴有束支阻滞，意味着一侧束支完全阻滞，对侧束支传导发生了延迟，即阻滞部位较低（位于束支水平），易于进展为完全性房室传导阻滞。
一度AVB伴一侧束支阻滞图解2.根据PR间期与RP间期的关系1）房室结相对不应期较长，PR间期随RP间期呈反向变化关系。
三度房室传导阻滞诊断标准
三度房室传导阻滞是一种严重的心律失常，需要及时的诊断和治疗。
以下是三度房室传导阻滞的诊断标准：
●心动过缓
三度房室传导阻滞的患者通常会出现心动过缓的症状。
正常的心率是60-100次/分，而三度房室传导阻滞的患者心率可能会低于60次/分，甚至低至30-40次/分。
●心电图表现
心电图是诊断三度房室传导阻滞的重要手段。
其主要表现包括：
●P波正常：P波形态正常，大小一致，间隔匀齐。
●PR间期不固定：PR间期大于0.12秒，且不固定，变化较大。
●QRS波群形态正常：QRS波群形态正常，无宽大畸形。
●RR间期大多不规则：RR间期大多不规则，反映了心室节律的不稳定性。
心房和心室活动各自独立、互不相关
三度房室传导阻滞时，心房和心室活动各自独立、互不相关。
也就是说，心房和心室不能形成正常的同步关系。
阿托品试验阳性
阿托品是一种能够加快心率的药物治疗，可以用于鉴别诊断三度房室传导阻滞和窦性心动过缓。
如果阿托品试验阳性，说明患者的心率能够通过药物提升，支持三度房室传导阻滞的诊断。
心电生理检查
如果病情允许，应进一步做心电生理检查以明确诊断。
心电生理检查是一种通过插入电极到心脏内，记录心脏电活动的检查方法。
它可以提供更详细的心脏电活动信息，有助于明确三度房室传导阻滞的诊断。
总之，诊断三度房室传导阻滞需要结合临床症状、心电图表现和其他辅助检查综合判断。
如果有疑虑，建议及时就医并进行专业检查和治疗。
根据阻滞程度，房室传导阻滞可分为一度、二度和三度房室传导阻滞。
图1 体表及腔内心电图的基本测量（正常HV间期35~55 ms）一度房室传导阻滞一度房室传导阻滞指每个P波后面均跟随有QRS波，心电图上表现为PR间期延长，阻滞部位可以在房室结，也可以在希浦系。
图2 一度房室传导阻滞一度房室传导阻滞阻滞部位的诊断常依据以下特点：➤PR间期的长度：PR间期＞200 ms➤当PR间期＞300 ms，甚至＞400 ms时，则高度提示阻滞部位为房室结➤当一度房室传导阻滞阻滞部位位于希浦系时，PR间期值很少超过280 ms二度房室传导阻滞二度房室传导阻滞指部分P波不能传导至心室，可分为二度I型和二度II型房室传导阻滞。
此外，有一种特殊类型，P波交替下传心室者，称为2:1阻滞。
连续2个以上P波不能下传心室者，称为高度房室传导阻滞。
二度I型房室传导阻滞阻滞部位常在房室结，二度II型房室传导阻滞阻滞部位在希氏束。
图3 二度I型房室传导阻滞图4 二度II型房室传导阻滞图5 隐匿性PR间期延长根据PR间期的稳定性判定阻滞部位：➤PR间期不稳定：指PR间期受其他因素的影响大，使PR间期值变化较大。
➤PR间期稳定：指在各种不同情况时，PR间期值不变化或变化小，提示受其他因素影响小，多为希浦系阻滞。
三度房室传导阻滞三度房室阻滞（完全性房室阻滞）的特点是出现房室分离；也就是说P波与QRS波无关。
因此PR间期多变，并且其变化无固定模式。
另外，心房率快于QRS波频率。
三度房室传导阻滞阻滞部位可在房室结，也可在希浦系。
图6 三度房室传导阻滞可见房室结逆传，提示希浦系阻滞三度房室传导阻滞患者，除观察逸搏性QRS波时限及心室率外，还要注意三度房室传导阻滞是否伴有室房逆传，一旦确认存在室房逆传，则提示前传阻滞部位为希浦系。
资料表明，三度房室传导阻滞伴有室房逆传时，其前传阻滞的部位均为希浦系。
间歇性房室阻滞间歇性房室阻滞比较独特，因为其发生是间歇性的，具有不可预测性，且在不发生阻滞时其房室传导和QRS波形态均正常，故诊断相对困难。
