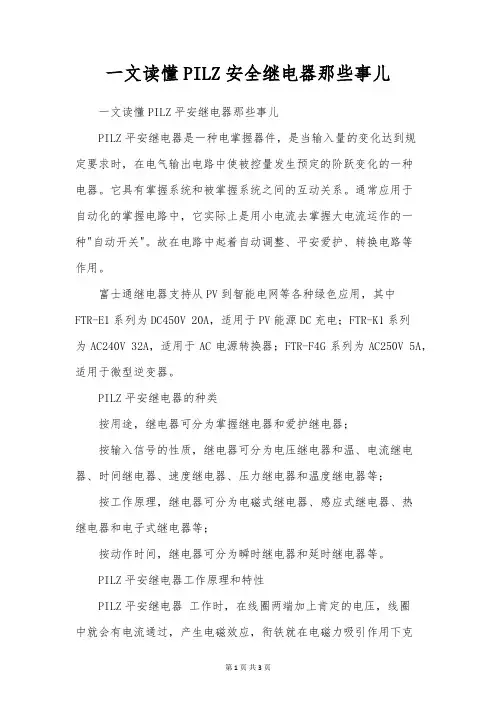

一文读懂PILZ安全继电器那些事儿一文读懂PILZ平安继电器那些事儿PILZ平安继电器是一种电掌握器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有掌握系统和被掌握系统之间的互动关系。

通常应用于自动化的掌握电路中，它实际上是用小电流去掌握大电流运作的一种"自动开关"。

故在电路中起着自动调整、平安爱护、转换电路等作用。

富士通继电器支持从PV到智能电网等各种绿色应用，其中FTR-E1系列为DC450V 20A，适用于PV能源DC充电；FTR-K1系列为AC240V 32A，适用于AC电源转换器；FTR-F4G系列为AC250V 5A，适用于微型逆变器。

PILZ平安继电器的种类按用途，继电器可分为掌握继电器和爱护继电器；按输入信号的性质，继电器可分为电压继电器和温、电流继电器、时间继电器、速度继电器、压力继电器和温度继电器等；按工作原理，继电器可分为电磁式继电器、感应式继电器、热继电器和电子式继电器等；按动作时间，继电器可分为瞬时继电器和延时继电器等。

PILZ平安继电器工作原理和特性PILZ平安继电器工作时，在线圈两端加上肯定的电压，线圈中就会有电流通过，产生电磁效应，衔铁就在电磁力吸引作用下克服反弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力随之消逝，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样的吸合、释放动作，就达到（电咱）导通断开目的。

对于PILZ平安继电器的"常开'、"常闭'可以这样来区分；继电器线圈未通电进处于断开状态的为静触点，称为"常开触点'，处于接通状态的静触点称为"常闭触点'。

PILZ平安继电器的工作原理和特性PILZ平安继电器是利用热敏磁性材料检测和掌握温度的新型热敏开关。

Pilz安全继电器说明书大全_1一、什么是安全继电器？安全继电器是一种用于监控和控制机器和设备的安全功能的电气设备。

它可以接收来自安全传感器（如急停按钮、安全门、光栅、光幕等）的信号，并输出相应的控制信号，以实现机器或设备的安全停止、启动、复位等操作。

安全继电器可以保护人员和机器免受意外伤害或损坏，提高生产效率和质量。

二、Pilz公司的安全继电器有哪些种类？Pilz公司是一家专业从事安全自动化领域的德国公司，拥有数十年的经验和技术积累。

Pilz公司在1987年推出了世界上第一个用于急停的安全继电器（PNOZ），从此开创了安全继电器的新时代。

如今，P ilz公司拥有多个系列的安全继电器产品，可以满足不同的应用需求和标准。

下面简要介绍一下Pilz公司的主要安全继电器系列：myPNOZ：这是一种具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配，因此易于安装和调试。

用户可以在myPNOZCreator中单独创建自己需要的安全解决方案，并按批量量身定制。

myPNOZ适用于需要监控多达16个安全输入，并需要实现AND和OR连接的应用场合。

PNOZsigma：这是一种在最小的宽度上实现最大的功能的紧凑型安全继电器，具有可调节的操作模式和时间，以及可扩展性。

PNOZsigma 适用于需要节省空间和成本，并具有高度灵活性和可靠性的应用场合。

PNOZX：这是一种适用于每种功能的经典型安全继电器，采用机电式触点和宽电压范围。

PNOZX适用于各种传统和常见的安全功能，如急停、安全门、光栅等。

PNOZcompact：这是一种方形、简易、黄色的基本型安全继电器，是大批量系列机器制造商的理想选择。

PNOZcompact适用于监控简单且固定不变的安全应用，如急停或双手控制。

PNOZelog：这是一种无磨损且易于连接的半导体型安全继电器，具有扩展诊断功能。

PNOZelog适用于需要高开关频率和长寿命，并且对故障诊断要求较高的应用场合。

安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全继电器以保护不同等级机械，主要目标在保护暴露於不同等级之危险性的机械操作人员。

安全继电器与一般继电器的主要差别在哪里?所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。

安全继电器用在何处呢?用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上。

Q:对安全电路的要求1、在紧急停止解除时，机器不能出现突然再启动2、万一机器安全电路发生故障时，可以停止机器动力电源3、安全电路发生故障时，机器不能再启动像安全开关、光幕等确认安全的输入，无法做到上述功能，那么，怎样才能做到安全电路呢？时候双重电路就可以了？A:单靠双重化是不行的。

双重化是必要的，但是除此之外，比备如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。

还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。

实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块。

皮尔兹安全继电器PNOZX124VDC工作原理安全继电器顾名思义要安全，它是一个安全回路中所必须的控制部分（安全回路包括安全输入，控制器，安全输出），安全继电器接受了安全输入（比方说安全光幕、安全门锁）通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。

它的输入输出一般都是冗余的，并且触点都是强制导向的开关。

其实安全继电器说白了就是把2-4个继电器混在了一起，各自的触点很多是互锁的，这样就可以有效地监控外部回路的触点是否熔接，或者有没有短路等现象。

PNOZ X系列安全继电器的诊断PNOZ X 系列安全继电器是Pilz 安全自动化的基石之一，其除了传统的紧急停止功能外，还有安全门、光栅、双手控制、安全地毯、静音功能监控等其他功能。

PNOZ X 系列安全继电器的内部由2或3个继电器组成，触点形式为机械式触点。

技术相对简单，所以其诊断没有其他Pilz 安全控制产品诊断那么方便。

PNOZ X 系列安全继电器的面板上只有三个LED 显示灯，分别是POWER,CH.1,CH.2 。

每次上电之后安全继电器的POWER显示灯就会亮。

如果不亮的话，检查安全继电器的电源接线是否正确，供电电源是否正常。

如果都正确的话，那就说明是安全继电器的内部电源有问题，您则需要更换此型号的安全继电器。

CH.1和CH.2分别代表安全继电器的输出回路上两副常开触点。

从图中大家可以看到CH.1 和CH.2 分别代表触点K1和触点K2 的状态，即K1闭合时CH.1 亮；K2闭合时CH.2亮。

正常情况下安全继电器有输出，则必须K1和K2 都处于闭合状态，即CH.1和CH.2 都亮。

只要CH.1和CH.2 中有一个显示灯灭的话则安全继电器不会有输出。

如图，安全继电器正常工作时POWER,CH1,CH2 灯常亮。

如果PNOZ X 系列安全继电器没有输出时该怎么办呢？有 3 种可能会导致安全继电器没有输出：接线问题，安全继电器内部故障，外围输入设备故障。

首先，检查接线是否正确。

每个型号的安全继电器的接线方式都是不同的，但接线的理念都是一样（输入回路、复位回路、反馈回路的接线。

所以我们按照输入回路、复位回路、反馈回路这样的顺序来检查接线是否正确。

1. 检查输入回路的接线。

确定安全继电器是按照单通道输入方式接线还是双通道方式接线。

单通道输入输入回路中只有1副触点，双通道输入回路中有2 副触点。

根据用户手册仔细确认输入回路的接线是否正确。

例如PNOZ X3P ，单通道工作方式的接线如图：细确认输入回路的接线是否正确。

Pilz安全继电器说明书大全_1Pilz安全继电器的主要产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于安装和调试，适用于需要监控多达16个安全输入的应用¹。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计，适用于各种安全功能的监控²。

PNOZX：安全适用于每种功能，采用无源和双继电器技术的机电式触点，具有通用电源和直插式端子，适用于所有常见的安全功能的监控³。

PNOZcompact：方形，简易，黄色，是大批量系列机器制造商的理想选择，适用于基本的安全功能的监控⁴。

PNOZelog：易于连接，无磨损，扩展诊断，适用于需要高速开关和低功耗的应用。

PNOZpower：高负载8A至16A，可以直接开关电机负载，具有模块化输出触点和直插式技术。

Pilz安全继电器的功能特点国际认证：符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CE等。

便捷的诊断选项：提供LED指示灯、显示屏、故障存储器等设备或软件，帮助用户快速定位故障原因，并提高设备可用性和缩短停机时间。

全面的解决方案：包含评估设备、兼容的传感器技术以及控制与信号装置，实现从传感器到执行器的完整安全链。

高安全性：提供高达PL e或SIL CL3级别的安全保护，防止人员受伤或设备损坏。

Pilz安全继电器的使用方法选择合适的产品系列和型号：根据需要监控的安全功能、输入输出数量、连接方式、操作模式、时间参数等因素，选择最适合自己应用场景的产品系列和型号。

可以参考Pilz官网或产品目录中提供的产品对比表或选择指南。

连接线路：按照产品说明书中提供的接线图或示例，正确连接好所有线路，并检查是否有短路、断路或接反的情况。

注意遵守产品说明书中规定的电压、电流、功率等参数，以及安全距离、接地、屏蔽等要求。

Pilz安全继电器说明书大全_1Pilz安全继电器是用于保护人员和机器的安全设备，可以监控各种安全功能，如紧急住手、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。

一、Pilz安全继电器的基本原理Pilz安全继电器是一种特殊的继电器，它具有两个或者多个触点组，每一个触点组由两个串联的触点构成。

这种设计可以保证在触点发生粘连或者短路时，仍能实现断开输出回路的功能，从而达到安全目的。

Pilz安全继电器的输入端可以连接各种安全传感器或者开关，如急停按钮、安全门开关、光栅或者光幕等。

当输入端检测到异常信号时，P ilz安全继电器会即将切断输出端的电源，使被控制的机器或者设备住手运行，避免发生危（wei）险。

Pilz安全继电器的输出端可以连接各种执行元件或者指示灯，如电磁阀、接触器、继电器或者LED等。

当输出端被切断时，执行元件会失去动力，指示灯会显示故障状态，提醒操作员进行处理。

二、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据用户的个性化需求进行预装配和设置，实现即插即用。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计。

PNOZX：合用于每种功能的经典安全继电器，具有机电式触点和宽电压范围。

PNOZcompact：方形、简易、黄色的基本型安全继电器，适合大批量系列机器创造商。

PNOZelog：无磨损、易于连接的半导体型安全继电器，具有扩展诊断功能。

PNOZpower：高负载（8A至16A）的输出型安全继电器，可以直接开关机电负载，并具有模块化输出触点。

三、Pilz安全继电器的功能特性国际认证：Pilz安全继电器符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CSA等，并获得了TÜV, CE, cULus等认证。

PILZ安全继电器
∙PILZ安全继电器是带有或未配中性线（零线）的监控器，能在过电压或低电压，相序、故障和不对称的三相交流电压监控（电压过高或过低时，会自动跳闸）。

目录
∙PILZ安全继电器的特点
∙PILZ安全继电器的原理
∙PILZ安全继电器的原理图
PILZ安全继电器的特点
∙PILZ安全继电器是以小电流控制哒电流的继电器，它具有小巧完善控制系统和被控制系统，故操作简便、使用灵活、保证安全自动调节、安全保护、转换电路等作用。

PILZ安全继电器的原理
∙PILZ安全继电器是当通电时，线圈两端有一定电压，于是便有电流从线圈流过，从而产生电磁感应在电磁力的作用下衔铁就会吸向铁芯，带动常开触点吸合，常闭触点断开。

反之，当线圈断电后，电磁的吸力就消失，于是在弹簧的反作用力衔铁返回原来的位置，使常闭触点闭合，常开触点断开，从而达到安全保护。

PILZ安全继电器的原理图。

Pilz安全继电器说明书大全_1PNOZ X 安全继电器PNOZsigma 安全继电器PNOZcompact 安全继电器PNOZelog 安全继电器PNOZpower 安全继电器myPNOZ 模块化安全继电器1. PNOZ X 安全继电器PNOZ X安全继电器是Pilz的经典产品，具有机电式触点和无源输出，可以监控单个或多个安全功能。

PNOZ X 安全继电器的尺寸范围为 22.5 至90 mm，触点数量从两个到八个不等。

PNOZ X安全继电器可以使用弹簧加载或螺丝式连接的直插式端子，缩短了调试时间和维修时间。

PNOZ X安全继电器还具有通用电源，提供高度的应用灵活性。

PNOZ X 安全继电器的使用方法如下：等。

根据产品附带的接线图和说明书，正确地连接输入、输出和辅助电源线。

根据需要设置操作模式和时间参数，如延时断电、脉冲计时等。

检查接线是否正确无误，然后通电测试。

观察指示灯和触点状态，确认安全功能是否正常工作。

如果遇到故障或异常情况，参考故障排除指南进行处理。

2. PNOZsigma 安全继电器PNOZsigma安全继电器是Pilz的创新产品，具有半导体输出和可调节的操作模式和时间参数，可以实现更多的功能和更高的性能。

PNOZsigma安全继电器的尺寸范围为 12.5 至 17.5mm，触点数量从三个到八个不等。

PNOZsigma安全继电器可以使用直插式弹簧加载端子，实现更快的调试和更方便的接线。

PNOZsigma安全继电器还具有模块化设计，可以实现更多的扩展性和组合性。

PNOZsigma 安全继电器的使用方法如下：根据产品附带的接线图和说明书，正确地连接输入、输出和辅助电源线。

根据需要设置操作模式和时间参数，如启动模式、延时时间等。

检查接线是否正确无误，然后通电测试。

观察指示灯和触点状态，确认安全功能是否正常工作。

如果遇到故障或异常情况，参考故障排除指南进行处理。

3. PNOZcompact 安全继电器PNOZcompact安全继电器是Pilz的简易产品，具有紧凑的外形和基本的安全功能，特别适合生产机器制造商和大型原始设备制造商。

Pilz安全继电器说明书大全_1一、什么是Pilz安全继电器？Pilz安全继电器是一种用于保护人和机器的安全设备，它可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。

当检测到危（wei）险信号时，Pilz安全继电器可以切断危（wei）险区域的电源，从而防止事故的发生。

Pilz安全继电器具有高可靠性、高性价比、易于连接和诊断等优点，是世界上广泛使用的安全继电器之一¹。

二、Pilz安全继电器有哪些功能？急停监控：当操作员按下急停按钮时，Pilz安全继电器可以即将切断危（wei）险区域的电源，使机器住手运行。

安全门监控：当操作员打开或者关闭安全门时，Pilz安全继电器可以检测门的状态，并根据设定的逻辑控制危（wei）险区域的电源。

光栅/光幕/光障监控：当操作员或者物体进入或者离开光栅/光幕/光障的保护区域时，Pilz安全继电器可以检测光束的中断，并根据设定的逻辑控制危（wei）险区域的电源。

双手控制监控：当操作员同时按下两个按钮时，Pilz安全继电器可以启动机器的运行，并在任一按钮松开时住手机器的运行，以防止操作员将手伸入危（wei）险区域。

速度/静止监控：当机器的速度超过或者低于设定的范围时，或者当机器处于静止状态时，Pilz安全继电器可以检测速度或者静止信号，并根据设定的逻辑控制危（wei）险区域的电源。

压敏地毯/触边监控：当操作员或者物体踩压或者触碰压敏地毯或者触边时，Pilz安全继电器可以检测压力或者位移信号，并根据设定的逻辑控制危（wei）险区域的电源。

屏蔽控制：当需要暂时屏蔽某些安全功能时，如物料进出危（wei）险区域时，Pilz安全继电器可以通过屏蔽开关或者屏蔽传感器来实现屏蔽控制，并在屏蔽结束后恢复正常监控。

三、Pilz安全继电器有哪些特点？国际认证：Pilz安全继电器符合国际标准和法规，如EN ISO13849-1, IEC 62061, IEC 61508, UL 508,CE等，可以合用于不同国家和地区的安全要求¹。

安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全继电器以保护不同等级机械，主要目标在保护暴露於不同等级之危险性的机械操作人员。

安全继电器与一般继电器的主要差别在哪里?所谓“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。

安全继电器用在何处呢?用在带有确认机器安全的输入，确认安全后，给接触器等的输入进行控制的安全电路的设计上。

Q:对安全电路的要求1、在紧急停止解除时，机器不能出现突然再启动2、万一机器安全电路发生故障时，可以停止机器动力电源3、安全电路发生故障时，机器不能再启动像安全开关、光幕等确认安全的输入，无法做到上述功能，那么，怎样才能做到安全电路呢？时候双重电路就可以了？A:单靠双重化是不行的。

双重化是必要的，但是除此之外，比备如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。

还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。

实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块。

皮尔兹安全继电器PNOZX124VDC工作原理安全继电器顾名思义要安全，它是一个安全回路中所必须的控制部分（安全回路包括安全输入，控制器，安全输出），安全继电器接受了安全输入（比方说安全光幕、安全门锁）通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。

它的输入输出一般都是冗余的，并且触点都是强制导向的开关。

其实安全继电器说白了就是把2-4个继电器混在了一起，各自的触点很多是互锁的，这样就可以有效地监控外部回路的触点是否熔接，或者有没有短路等现象。

其安全继电器单元如下：而PILZ安全继电器可以监控功率、电流、电压、接地故障、相位序列；同时也可以用来控制急停、安全门、光栅、安全地毯、双手控制等，而且PILZ安全继电器操作简便、产品部件符合国际标准与规范（如EN954-1）而且通过最少一家以上的机构测试，并予以认证。

带有插入终端的单元，可确保更快的试运行，有最小的空间，有最高的安全等级，极好的性价比，通用电源的低存储成本。

可用于所有安全功能，如监控紧急停止，安全门，光栅等。

..4 PNOZX 10急停继电器概述PNOZX 10急停继电器用于紧急停止，PNOZX 10急停继电器装在P93的外壳中，共计有10种不同的型号适用于交流电，1种适用于直流电。

特点：⏹继电器输出：6个安全触点（常开），4个辅助触点（常闭）。

⏹可连接急停按钮，安全门按钮和启动按钮。

⏹电源电压显示⏹继电器状态显示。

⏹反馈回路用于检测外部保护回路状态。

此继电器符合下列安全要求：⏹采用冗余的接线方式，并具有自身诊断功能。

⏹当有部分元件损坏时，仍然具有保护作用。

⏹在每次开-关设备时都会自动检测，继电器是否能正常工作。

⏹用于直流和交流的继电器都有电器保险。

功能描述：PNOZX 10急停继电器用于确保紧急情况下安全回路的断开。

当接通电源后，短接Y1-Y2、S12-S34并接通输入回路，K3处于工作状态。

输入回路接通（如：未按下急停按钮），继电器K1、K2通过触点K3.1、K3.2接通，并通过K1.1、K2.1自锁保持，状态指示LED亮。

当断开K1.2、K2.2后，K3在经过90ms的延时后断开。

安全触点（13-14/23-24/33-34/43-44/53-54/63-64）闭合，辅助触点（71-72/81-82/91-92/01-02）打开。

输入回路断开（如：按下急停按钮），继电器K1、K2断开，安全触点13-14/23-24/33-34 /43-44/53-54/63-64）重复断开，辅助触点（71-72/81-82/91-92/01-02）闭合。

PNOZ X 系列安全继电器的有关知识1. 安全继电器的概念安全继电器是由数个继电器与电路组合而成，所谓安全继电器”并不是没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，主要保护暴露於不同等级之危险性的机械操作人员。

外国在做电气设计的时候很注重这个安全问题，所以安全继电器在箭牌、金霸王、雀巢这些外企工厂进口的生产线控制系统上见得比较多，要想在国产设备上见到安全继电器的机率会低很多。

举个例子来说，当一台机器的安全门（也可以是安全光栅）打开的时候，安全继电器就会断开供电，安全电路控制主马达的接触器断开，主马达停止，待安全门关上后，在按下复位键才能使主马达运转。

安全继电器的品牌型号很多，但基本上包含以下功能：1、万一机器安全电路发生故障时，可以停止机器动力电源；2、安全电路发生故障时，机器不能再启动；3、在紧急停止解除时，机器不能出现突然再启动。

2. PNOZ X系列安全继电器PNOZ X系列安全继电器的内部由2或3个继电器组成，触点形式为机械式触点。

PNOZ X系列安全继电器是Pilz安全自动化的基石之一，其除了传统的紧急停止功能外，还有安全门、光栅、双手控制、安全地毯、静音功能监控等其他功能。

PNOZ X系列安全继电器的面板上只有三个LED显示灯，分别是POWER,CH.1,CH.2。

每次上电之后安全继电器的POWE显示灯就会亮。

如果不亮的话，检查安全继电器的电源接线是否正确，供电电源是否正常。

如果都正确的话，那就说明是安全继电器的内部电源有问题，您则需要更换此型号的安全继电器。

CH.1和CH.2分别代表安全继电器的输出回路上的两副常开触点内訓接线匿从上图PNOZC10.1内部接线图中大家可以看到 CH.1和CH.2分别代表触点 K1和触点K2的状态，即K1闭合时CH.1亮；K2闭合时CH.2亮。

正常情况下 安全继电器有输出，则必须 K1和K2都处于闭合状态，即CH.1和CH.2都亮。

Pilz安全继电器说明书大全_1Pilz安全继电器是一种用于保护人和机器的安全设备，可以监控各种安全功能，如紧急停车、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，已经在世界各地的数百万个应用场所证明了其价值。

一、Pilz安全继电器的产品系列myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于操作和调试。

PNOZsigma：在最小的宽度上实现最大的功能，可调节的操作模式和时间，采用模块化设计，具有可扩展性。

PNOZX：合用于所有安全功能的经典产品系列，机电式，浮动式，带有宽电压电源装置。

PNOZcompact：方形，简易，黄色，是大批量系列机器创造商的理想选择，合用于基本的安全功能。

PNOZelog：易于连接，无磨损，扩展诊断，合用于复杂的安全功能。

PNOZpower：高负载8A至16A，开关机电负载直接，模块化输出触点。

二、Pilz安全继电器的功能紧急停车：当发生危（wei）险或者异常情况时，通过按下紧急住手按钮或者开关来即将切断设备或者机器的动力源。

安全门：当操作员需要进入危（wei）险区域时，通过打开或者关闭带有门锁或者门开关的保护门来控制设备或者机器的运行状态。

光栅/光幕/光障：当操作员或者物料需要进出危（wei）险区域时，通过检测光束是否被遮挡来控制设备或者机器的运行状态。

双手控制：当操作员需要在危（wei）险区域进行操作时，通过同时按下两个按钮来启动设备或者机器，并在任一按钮松开时住手运行。

速度/静止：当需要监控设备或者机器的运行速度或者静止状态时，通过检测转速传感器或者位置传感器的信号来控制设备或者机器的运行状态。

压敏地毯/触边：当需要监控地面或者边缘是否有人或者物体接触时，通过检测压力传感器或者触摸传感器的信号来控制设备或者机器的运行状态。

屏蔽：当需要暂时屏蔽某些安全功能时，通过连接屏蔽控制器或者屏蔽继电器来控制设备或者机器的运行状态。

PILZ皮尔兹PNOZX系列安全继电器-
PNOZ 系列安全继电器是Pilz安全自动化的基石之一。

其起源于1987年Pilz开发的一项同时保护人员和机器的产品。

之后其他应用以及专业技术和革新理念的结合制造出满足所有技术安全要求且经济实用的安全继电器。

除传统的紧急停止功能外，Pilz现在可以提供安全门、光栅、双手控制、安全地毯、静音功能监控的各种单元以及其他更多功能。

PNOZ X 系列安全继电器--应用案例
根据EN954-1，可达安全等级4级。

PNOZ X2.8-PSEN op4F 安全光栅应用
根据EN954-1，可达安全等级2级。

PNOZ X1P-单通道操作,带触点扩张展,紧急停止按钮应用
根据EN954-1，可达安全等级3级。

PNOZ XV1P-驱动器的安全停止监控
根据EN954-1，可达安全等级4级。

PNOZ X3P-紧急停止按钮应用
根据EN954-1，可达安全等级4级。

PNOZ X3P-PSENme1s/1AS和PSENme2/AS门锁装置，安全门应用根据EN954-1，可达安全等级4级。

PNOZ X2P-PSEN 1.1p安全开关,安全门应用
根据EN954-1，可达安全等级4级。

PNOZ X9P-安全地毯监控
PNOZ X 安全继电器接线指南。

PILZ安全继电器工作原理及应用PILZ安全继电器工作原理及应用脾气这东西，发出去是秉性，收回来是功力。

你能多快控制住自己的情绪，就能多快获得成功，不论感情，还是职业。

PILZ安全继电器工作原理：PILZ安全继电器一般由铁芯、线圈、衔铁、触点等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的常开、常闭触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为常开触点；处于接通状态的静触点称为常闭触点。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

PILZ安全继电器应用领域：1.橡塑行业的应用在橡胶和塑料机器中，存在许多会对操作人员或维修人员造成致命伤害的危险性。

在轮胎制造机器中快速移动的部件，如移动环，卸胎器，供料架等都会对操作和维修的人造成撞击伤害。

在注塑机中，模板会对操作人员和维修人员造成挤压伤害。

如果出现事故带给生产厂家的不仅仅是工商赔偿的损失，而是产品产量和工人对行业的恐惧所造成的巨大潜在威胁，所以，必须采用安全装置来减少或避免该类机器中的风险。

2.钢铁行业的应用在钢铁行业不管事冷轧，平整生产线，还是整卷刚钢板的开卷，剪裁，再卷等生产过程，都存在着导致对操作人员和维修人员的伤害的风险。

Pilz安全继电器说明书大全_1一、概述Pilz安全继电器是一种用于监控和控制机器和设备的安全功能的电子设备，可以保护人员和机器免受危（wei）险。

Pilz安全继电器具有高可靠性、高性价比、高灵便性和高安全性等特点，适合于各种安全应用场景，如紧急住手、安全门、光栅、光幕、双手控制、速度和静止等。

Pilz安全继电器的产品系列包括：myPNOZ：具有内部组合逻辑的模块化安全继电器，可以根据个性化需求进行预装配，易于安装和调试。

PNOZsigma：在最小的宽度上实现最大的功能，具有可调节的操作模式和时间，以及模块化设计。

PNOZX：适合于每种功能的机电式安全继电器，具有通用电源和直插式端子。

PNOZcompact：方形、简易、黄色的安全继电器，适合大批量系列机器创造商，提供基本的安全功能。

PNOZelog：无磨损的半导体输出安全继电器，具有易于连接和扩展诊断的特点。

PNOZpower：高负载8A至16A的输出触点安全继电器，可以直接开关机电负载。

二、产品特性国际认证：符合国际标准和法规，如EN ISO 13849-1, IEC 62061, IEC 61508, UL, CE等。

便捷的诊断选项：提供LED指示灯、显示屏、故障存储器等设备，匡助用户快速定位和排除故障，提高设备可用性和缩短停机时间。

快速方便的接线：采用直插式端子，可以实现更快的调试和更方便的接线，节省成本和时间。

支持螺丝式或者弹簧加载式连接方式，适应不同的布线需求。

全面的解决方案：提供评估设备、兼容的传感器技术以及控制与信号装置，实现从传感到执行的完整安全链路。

高安全性：提供高达PL e或者SIL CL3级别的安全保护，采用双继电器技术或者半导体输出技术，保证触点间隔和反馈回路监控。

三、产品选择如果需要在设备中监控多达16个安全输入，并且需要符合个性化要求的安全解决方案，则可以选择myPNOZ模块化安全继电器。

myPNOZ可以实现AND和OR连接，并且无需学习新软件，只需通过即插即用方式安装即可。

德国PILZ皮尔兹平安继电器原理PILZ平安继电器一样由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两头加上必然的电压，线圈中就会流过必然的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作使劲返回原先的位置，使动触点与原先的静触点（常闭触点）释放。

如此吸合、释放，从而达到了在电路中的导通、切断的目的。

关于继电器的“常开、常闭"触点，能够如此来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点"；处于接通状态的静触点称为“常闭触点"。

一、在紧急停止解除时，机械不能显现突然再启动2、万一机器安全电路发生故障时，可以停止机器动力电源3、安全电路发生故障时，机器不能再启动像安全开关、光幕等确认安全的输入，无法做到上述功能，那么，怎样才能做到安全电路呢？是否双重电路就可以了？PILZ安全继是器原理图片A:单靠双重化是不行的。

双重化是必要的，但是除此之外，比备如下几个条件，双重化电路的互相检查，确认所有安全电路已经断开一次，必要时由作业者操作便可以启动等条件。

还有从另一个角度来说，输入的开关接线短路或电线外皮破损而引起的接地的可能性时，必须预防因此而引起的机器突然启动。

实际上，为了方便安全电路的构成，将安全继电器和其他组件组合配套，把基本的紧急停止电路、安全电路组成电路模块的产品称为安全继电器模块.热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

皮尔兹安全继电器主要有两个作用：一是隔离作用;二是增加辅助接点。
