心电图判读方法及要点

心电图读图五步法，太实用了！干货满满，还不收藏？第一步观察P波判断心律P波代表心房除极波一、分析观察P波方向，通过观察P波，可以确认基本心率是窦性还是异位心律。

窦性心律心电图：P波在Ⅰ、Ⅱ、avF导联直立、avR导联倒置（P波方向的产生原因是心房在除极过程中所产生的心动力即心房综合向量指向左前下方，故电极位于心房右上方的avR导联所记录的P波是倒置，即除极方向指向的导联出现正向波，背向的导联出现负向波）。

若P波avR直立，Ⅰ、Ⅱ、avF倒置，称逆行P波，表示激动起自房室交界区。

心房、心室示意图二、分析观察P波时限正常﹤0.12s，形态直立圆凸。

（P波的前一半主要由右心房除极所产生，后一半主要由左心房除极所产生）1、若P波时间超过0.12秒，表示左心房肥大或房内传导阻滞。

1.1左心房肥大心电图①P波增宽≥0.12s,常出现在Ⅰ、Ⅱ、avL导联②呈双峰P波，且第二峰＞第一峰，峰距≥0.04s③PtfV1≤-0.04mm.s三、观察分析P波振幅：正常＜0.25mv(肢体导联)1、若P波振幅＞0.25mv,表示右心房肥大。

右心房肥大心电图：P波高而尖，振幅≥0.25mv,常出现在Ⅰ、Ⅱ、avF导联又称肺型P波，常见肺心病。

四、分析观察P-R间期P-R间期表示心房除极开始至心室除极开始，正常成人为0.12-0.20s。

若大于0.20s,表示I度房室传导阻滞（简称ⅠAVB）。

1、Ⅰ度房室传导阻滞心电图：P-R间期＞0.20s（或P-R间期＞相应心率最高值）。

（房室传导阻滞是由于房室交界区不应期延长，引起心房和心室间传导延缓或阻断，简称AVB。

根据传导阻滞程度可分为Ⅰ、Ⅱ、Ⅲ度，Ⅰ度、Ⅱ度称不完全性阻滞，Ⅲ度称完全性阻滞。

房室传导阻滞临床甚为常见，常见原因有心肌炎、心肌病、冠心病、洋地黄中毒及迷走神经兴奋性增高。

）2、P-R间期＜0.12s，可见于预激综合征。

预激综合征是由于先天或后天原因引起的房室间出现附加通路，使窦房结的激动快速下传激动心室的一部分，并使之预先激动，故名预激综合征。

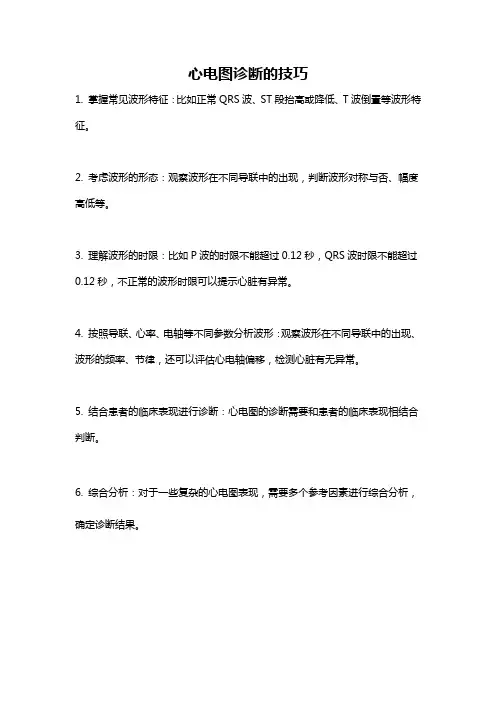

心电图诊断的技巧
1. 掌握常见波形特征：比如正常QRS波、ST段抬高或降低、T波倒置等波形特征。

2. 考虑波形的形态：观察波形在不同导联中的出现，判断波形对称与否、幅度高低等。

3. 理解波形的时限：比如P波的时限不能超过0.12秒，QRS波时限不能超过0.12秒，不正常的波形时限可以提示心脏有异常。

4. 按照导联、心率、电轴等不同参数分析波形：观察波形在不同导联中的出现、波形的频率、节律，还可以评估心电轴偏移，检测心脏有无异常。

5. 结合患者的临床表现进行诊断：心电图的诊断需要和患者的临床表现相结合判断。

6. 综合分析：对于一些复杂的心电图表现，需要多个参考因素进行综合分析，确定诊断结果。

都在看的临床常见心电图的判读要点来了心电图是临床上最常用的检查手段之一，各类异常的心电图表现，常常是心脏病的预警信号。

掌握异常心电图的识别技巧是全科医生临床决策和处理心脏病最重要的临床技能之一。

首都医科大学附属北京安贞医院康云鹏副主任医师，对临床常见心电图的判读要点进行了详细解析。

正确认识心电图图一为正常心电图综合波、间期和段的图解，依据此图康主任先带我们了解心电图的基础知识，正确认识心电图。

图一 1.P波：表示心房除极化，宽度不超过0.11 sec，振幅在肢体导联不超过0.25 mV，胸导联不超过0.20 mV。

2.PR间期：反映心房开始除极到心室开始除极的时间，正常为0.12~0.20 sec。

3.QRS 波群：表示心室的除极化，正常为0.06~0.10 sec，最宽不超过0.1sec。

QRS波极其重要，代表整个心脏除极化的过程，一定要重点关注其波群变化。

QRS波群电压升高可能是心室肥厚、束支阻滞、心肌梗死、高血压等疾病；QRS波群电压减低可能是心包积液、胸前积液、心肌病、缩窄性心包炎、甲状腺功能下降等疾病；QRS波形增高（室内传导阻滞）可能是各种原因的心肌损害。

4.ST段：为QRS综合波之后位于基线上的一个平段，其后出现向上或向下转折的一个波为T波。

图二为ST段下移和抬高的两种形态：图二需要注意的是，ST段具有极其重要的临床意义。

特别是弓背向上抬高可能提示心肌梗死、室壁瘤或者变异型心绞痛（动态观测）。

如果ST段压低（除Ⅲ导外的任何导联下降0.5 mm）呈水平型或下斜型代表心肌缺血。

5.Q-T间期：从Q波起点至T波终了，代表心室肌除极和复极全过程所需时间，正常为0.32~0.44 sec。

如果Q-T间期延长就要特别小心，可能有以下3种原因：①各种原因导致的心肌损害或遗传性心律失常；②电解质紊乱及酸中毒：低血钾、低血钙；③奎尼丁药物作用。

Q-T间期缩短，可见于洋地黄作用、高血钾、高血钙或迷走神经兴奋。

心电图判读方法及要点一心电图得分析方法(一) 熟记正常心电图得正常值及常见心电图得诊断要点(二) 按以下步骤分析心电图1、首先找出P波,根据P波得有无、形状及与QRS波群得时间关系来确定。

P 波在Ⅱ导联与V1导联上最清楚;判断心律:窦性心律或异位心律。

2、测量PP间期或RR间期、分别计算心房率或心室率。

3、观察各导联得P波、QRS波群、ST段与T波得形态、方向、振幅与时间就是否正常。

4、测量心电轴。

5、测量PR间期与QT间期。

6、比较PP间期与RR间期,找出心房率与心室率得关系,注意有无提前、延后或不整齐得P波与QRS波群,以判定异位心律与心脏传导阻滞得部位。

7、最后结合临床资料,作出心电图诊断结论。

二常见心电图得诊断要点(一) 正常心电图得正常值1、正常P波时间<0、12s,P波振幅在肢体导联<0、25mV,胸导联<0、2mV。

2、心率在正常范围(60次/分~100次/分)时,PR间期为0、12～0、20s。

3、正常QRS波群时间<0、12s。

正常V1导联得R/S<1,V5导联得R/S>1,在V3导联,R 波与S波得振幅大体相等。

正常V5、V6导联QRS波群得R波<2、5mV,aVR导联得R 波<0、5mV,Ⅰ导联得R波<1、5mV,aVL导联得R 波<1、2mV,aVF导联得R波<2、0mV。

除aVR导联外,正常Q波时间<0、04s,Q波振幅小于同导联中R波得1/4。

4、正常ST段多为一等电位线。

5、正常T波方向大多与QRS波群得主波方向一致,T波振幅大于同导联中R波得1/10。

6、QT间期得正常范围为0、32～0、44s。

(二) 窦性心律1、P波规律出现,P波在Ⅰ、Ⅱ、aVF导联直立,aVR导联倒置。

简称“窦性P波”。

2、心率为60～100次/分。

(三) 窦性心动过速1、窦性P波。

2、心率> 100次/分。

(四) 窦性心动过缓1、窦性P波。

心电图判读，5步搞定！作者：复旦大学附属华山医院李剑关于心电图反复讲了好多遍，但是还是记不住？一个心电图有了答案，但是换了一个心电图，又不知道是啥情况了？有没有一个快速简便的心电图判读方法呢？01心电图的四维认识心电图不但带有心脏的电学三维信息，还带有时间的维度，熟记心脏传导系统、是理解心电向量和波形形态的基础。

一份好的心电图你需要：1. 保证记录质量尽可能消除影响心电图记录的因素，若有影响的特殊情况（如导联安放部位皮肤软组织感染），需在检查报告予以注明。

2. 有效记录时间保证心电图有效记录时间≥10 s；特殊情况应增加记录时间。

3. 正确安放导联I、II、Ⅲ、V1~V6（V7~V9）的正确安放；左右手接反、手脚接反的图，要能识别。

↑AVR导联正向、Ⅰ导联负向，所以左右手接反↑肢体导联（Ⅰ、Ⅱ、Ⅲ处于心脏活动的顺向，所以通常情况下为正向，当然也有Ⅰ、Ⅲ导联负向情况，但Ⅱ导联一般都是正向）加压肢体导联Einthoven三角由Einthoven三角得到的启示：1. LF即两只脚上的导联差不多，所以有时做心电图只夹一只脚；2.Ⅰ、Ⅱ导联是顺应心脏活动方向，而avR导联恰好全部逆于心脏活动方向，故avR导联为负向。

通过Ⅰ、Ⅲ导联判断电轴偏移Ⅰ导联向上、Ⅲ导联向下（背道而驰），电轴左偏；Ⅰ导联向下、Ⅲ导联向上（针锋相对），电轴右偏。

左心室在后，右心室在前，胸前导联R波会逐渐升高18导联，建立心脏的三维世界由于心电图每分每秒都在变化，所以加上时间信息，就构成了心电图的四维认识。

18导联思考题所以心电图到底能做什么？1.检出心律失常（做心电图当时）；2.检出严重心脏事件，如急性心梗、心肌缺血的检出（空间上判断心脏的状态是否出现特殊变化）。

心电图能预测猝死吗？不能，虽然目前有部分研究某些心电图变异度可预测猝死发生率上升或下降，但目前来看仅从心电图判断，提供的信息非常有限。

几种特殊情况需要加做特殊心电图（点击图片可放大）心电图的四维认识02心电图的五步判读法心电图诊断需要扪心自问的五个问题↑敲黑板！这张图不得存起来？↑实战开始！点击图片可放大avR没有全部负向（T波正向），V1-6导联逐渐降低这个图是做反了吗？但是avR主波方向是向下的，且Ⅰ、Ⅲ导联可以针锋相对，那么为什么？于是询问患者——右位心。

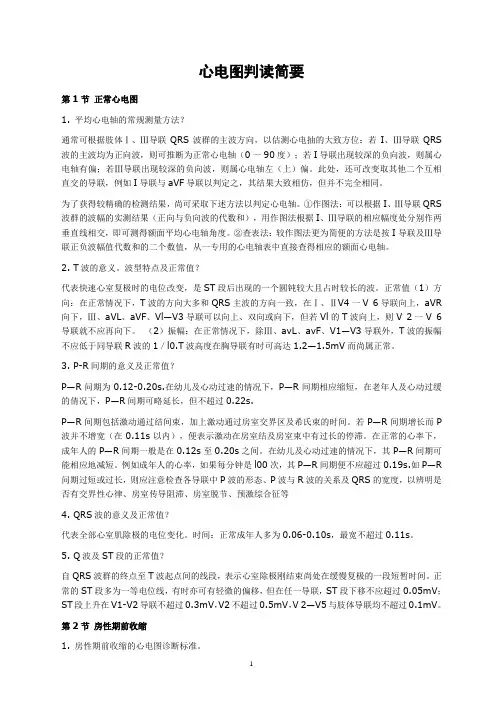

心电图判读简要第1节正常心电图1. 平均心电轴的常规测量方法？通常可根据肢体Ⅰ、Ⅲ导联QRS波群的主波方向，以估测心电抽的大致方位：若I、Ⅲ导联QRS 波的主波均为正向波，则可推断为正常心电轴（0一90度）；若I导联出现较深的负向波，则属心电轴有偏；若Ⅲ导联出现较深的负向波，则属心电轴左（上）偏。

此处，还可改变取其他二个互相直交的导联，例如I导联与aVF导联以判定之，其结果大致相仿，但并不完全相同。

为了获得较精确的检测结果，尚可采取下述方法以判定心电轴。

①作图法：可以根据I、Ⅲ导联QRS 波群的波幅的实测结果（正向与负向波的代数和），用作图法根据I、Ⅲ导联的相应幅度处分别作两垂直线相交，即可测得额面平均心电轴角度。

②查表法：较作图法更为简便的方法是按I导联及Ⅲ导联正负波幅值代数和的二个数值，从一专用的心电轴表中直接查得相应的额面心电轴。

2. T波的意义。

波型特点及正常值？代表快速心室复极时的电位改变，是ST段后出现的一个圆钝较大且占时较长的波。

正常值（1）方向：在正常情况下，T波的方向大多和QRS主波的方向一致，在Ⅰ、ⅡV4一V 6导联向上，aVR 向下，Ⅲ、aVL、aVF、Vl—V3导联可以向上、双向或向下，但若Vl的T波向上，则V 2一V 6导联就不应再向下。

（2）振幅：在正常情况下，除Ⅲ、avL、avF、V1—V3导联外，T波的振幅不应低于同导联R波的1／l0.T波高度在胸导联有时可高达1.2—1.5mV而尚属正常。

3. P-R间期的意义及正常值？P—R问期为0.12-0.20s.在幼儿及心动过速的情况下，P—R间期相应缩短，在老年人及心动过缓的倩况下，P—R间期可略延长，但不超过0.22s.P—R间期包括激动通过结间束，加上激动通过房室交界区及希氏束的时间。

若P—R间期增长而P 波并不增宽（在0.11s以内），便表示激动在房室结及房室束中有过长的停滞。

在正常的心率下，成年人的P—R间期一般是在0.12s至0.20s之间。

心电图诊断学一、心电图定义心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表.心电图(electrocardiogram，ECG)是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。

3.电偶:由一对距离相近、电量相等的正负电荷构成，其中正电荷称电源，负电荷称电穴,其方向是由电穴指向电源二、心电向量:心肌细胞在除极、复极过程中所产生的电偶，既有数量大小，又有方向，故电偶就是向量.箭矢所指方向代表向量的方向，箭头代表正电位，箭尾代表负电位，箭矢长短代表向量的大小.※三、心电图各波段的组成与命名。

2、心电图的组成P波：最早出现，振幅较小，反映心房除极过程。

P-R段，实为P—Q段,反映心房复极过程以及房室结、希氏束、束支的电活动。

P波与P-R段合计为P—R间期，自心房开始除极至心室开始除极的时间，即房室传导时间。

QRS波群振幅最大，反映心室除极全过程。

ST段反映心室缓慢复极。

T波反映心室快速复极。

Q-T间期为心室开始除极至心室复极完毕全过程的时间。

3※、QRS波群的命名R波首先出现的正向波Q波Ｒ波之前的负向波S波Ｒ波之后的第一个负向波R’波第二个Ｒ波（S波之后的正向波）S’波第二个Ｓ波(R’波后的负向波)QS波QRS波只有负向波大写：振幅（电压) ≥0。

5mv Q R S Q’ R' S’小写：振幅(电压）＜0.5mv q r s q’ r’ s’※四、心电图导联与导联轴:电极板安置在人体表面任何两点，并分别用导联线与心电图机相连，所构成的电路称心电图导联。

导联体系：肢体导联与胸导联。

（1）肢体导联：包括双极肢体导联Ⅰ、Ⅱ、Ⅲ及加压肢体导联aVR、aVL、aVF。

其电极主要按放于三个部位：右臂（R）、左臂（L)、左腿（F），（2）胸前导联：属单电极导联.V1 胸骨右缘第4肋间V2 胸骨左缘第4肋间V3 V2与V4连接线的中点V4 左锁骨中线与第5肋间相交处V5 左腋前线V4水平处V6 左腋中线V4水平处V7 左腋后线V4水平处V8 左肩胛骨线V4水平处V9 左脊旁线V4水平处V3R-V5R 右胸部与V3—V5对称处第二讲：心电图的测量和正常值二、平均心电轴概念心电轴指的是平均QRS电轴，它是心室除极过程中全部瞬间向量的综合（平均QRS 向量).目测法：通常根据肢体Ⅰ、Ⅲ导联QRS波群的主波方向来估测心电轴的大致方位：口诀：Ⅰ与Ⅲ导联 QRS 主波均向上，电轴不偏；尖对尖,电轴向右偏,口对口，电轴向左走。

快速读懂心电图简化记忆----强化记忆1，正常心电图：不用说了,它有可能是把那几个波和导联都斩一段下来,每一个波给你3个周期,分成几行给你看,要注意2，左心室肥大:只要看V5大于5格,也是上下纵的5格3，右心室肥大:只要看V1大于2格,是上下纵的2格4，心房颤动,所有的P--P,Q--Q,R--R,S--S,T--T都没规律,也就是乱七八糟, 5，窦性心动过缓:每个心动周期都大于5个格(是左右横的格)6，窦性心动过速:每个心动周期都小于3个格(是左右的格)7，房性期前收缩:前面几个正常的波,接着一个波提前(注意：这个波的pQRSt 形状是正常的,只是提前罢了),接下去又是正常的波8，室性期前收缩:前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波9，典型心肌缺血：V456的ST段下移10，急性心肌梗死：Q波增宽+ST段弓背向上抬高，注意：前壁看V123456;后壁看Ⅱ，Ⅲ，aVF快速目测判断心电图的经验白话心电图只为帮助考生克服对心电图学习的畏难情绪，迅速通过考试，所以难免有所简化。

本篇内容与学术无关。

内容正在更新中1、正常心电图此主题相关图片如下：2、窦性心动过速每个心动周期都小于3个格(是左右的格) 此主题相关图片如下：3、窦性心动过缓每个心动周期都大于5个格(是左右横的格) 此主题相关图片如下：4、房性期前收缩---特点：各个波形正常，但是节律不一致。

前面几个正常的波,接着一个波提前(注意：这个波的pQRSt形状是正常的,只是提前罢了),接下去又是正常的波此主题相关图片如下：5、室性期前收缩---特点：出现宽大畸形的QRS 波，T波与主波方向相反前面几个正常的波,接着一个波提前的宽大畸形的QRS波群(注意：这时候R波变宽),接下去又是正常的波此主题相关图片如下：6、阵发性室上性心动过速---特点：与窦性心动过速有点相似，但是频律更快一些，在150-250次/分之间。

心电图判读方法及重点一心电图的解析方法( 一 ) 熟记正常心电图的正常值及常居心电图的诊断重点( 二 ) 按以下步骤解析心电图1.第一找出 P 波，依据 P 波的有无、形状及与 QRS波群的时间关系来确立。

P 波在Ⅱ导联和 V1导联上最清楚；判断心律：窦性心律或异位心律。

2.丈量 PP间期或 RR间期、分别计算心房率或心室率。

3.观察各导联的 P 波、 QRS波群、 ST 段和 T 波的形态、方向、振幅和时间能否正常。

4.丈量心电轴。

5.丈量 PR间期和 QT间期。

6.比较 PP间期和 RR间期，找出心房率与心室率的关系，注意有无提早、延后或不整齐的 P波和 QRS波群，以判断异位心律和心脏传导阻滞的部位。

7.最后联合临床资料，作出心电图诊断结论。

二常居心电图的诊断重点( 一 )正常心电图的正常值1.正常 P 波时间 <，P 波振幅在肢体导联 <0. 25mV ，胸导联 <0. 2mV 。

2.心率在正常范围（ 60次 / 分~100次 / 分）时， PR间期为～。

3.正常 QRS波群时间 <。

正常 V1导联的 R/S<1，V5导联的 R/S>1，在 V3导联， R 波和 S 波的振幅大体相等。

正常 V5 、V6导联 QRS波群的 R 波 <，aVR导联的 R波 <，Ⅰ导联的 R波 <，aVL 导联的 R 波 <，aVF导联的 R波 <。

除 aVR导联外，正常 Q波时间 <，Q波振幅小于同导联中 R波的 1/4 。

4.正常 ST段多为一等电位线。

5. 正常 T 波方向大多与QRS波群的主波方向一致，T 波振幅大于同导联中R波的 1/10 。

间期的正常范围为～。

(二)窦性心律波规律出现，P 波在Ⅰ、Ⅱ、aVF导联直立， aVR导联倒置。

简称“窦性P 波”。

2.心率为 60～ 100次 / 分。

( 三 )窦性心动过速1.窦性 P波。

心电图判读（临床技能培训）一．分析流程第一：先看心电图是12导，18导，还是只给了长标准肢体导联，长V1导联（技巧：一般后两种是看心律失常的）；第二：明确标准电压是1mV，还是2mV；第三：看P波1．先看其是否为窦性心律：有无P波，是否直立（Ⅰ，Ⅱ，V4，V5，V6），倒立（aVR）；2．看其振幅：肢体导联≧0.25 mV，胸导联≧0.2 mV为高电压；3．看其宽度：正常P≦0.1s，当大于0.11 s时提示有左房大。

第四：看QRS波群1．看主波方向：Ⅰ，Ⅱ，Ⅲ直立，aVR倒立，V1到V6的R波逐渐增大，S波逐渐减小，V3的R：S=1：1；2．V1导联可以出现QS波形，在特殊情况下V2也可以出现QS波形，但在其它导联上出现则不正常，比如V3出现了QS波形，则提示患者有心肌病，心肌梗死等疾病；3．肥大表现（时限≧0.12s）：①左室大：电轴左偏；电压V1S+V5R≧3.5 mV（女性）/4.0 mV（男性）（提示左室高电压，注意：左室高电压与左室肥大是两个不同的概念，前者可以见于瘦高男孩）；②右室大：电轴右偏；电压V1S+V5R≧1.05 mV。

第五：看S-T段1．S-T段正常；2．S-T段抬高（上斜型，弓背向下型，弓背向上型）；3．S-T段压低（心肌缺血的表现）。

4．振幅问题：肢体导联抬高要小于0.1 mV，V4到V6小于0.1 mV；V1到V3抬高（原来为：V1和V2﹤0.3mV，V3﹤0.5mV；最新为V1和V2﹤0.15 mV，V3﹤0.3mV）5．临床意义：①所有的导联S-T段都抬高，应为心包炎，心肌炎；②早期复极综合征为“对号样”抬高；③变异型心绞痛S-T段抬高的形态与心肌梗死一致，但恢复后没有任何心电图改变；④陈旧性心肌梗死并室壁瘤形成，S-T段也抬高，但可以持续一个月不降。

第六：看T波1．T波直立方向与P波一致；2．Ⅲ，aVL，aVF，V1到V3可以向上、双向或向下，其它导联则不能双向或向下，提示有心肌缺血，心肌疾病；3．正常情况下T波波型成“上缓下陡型”，若出现T波波型两面对称高尖，则提示有心肌梗死，高血钾。
