临床常见心电图的判读

都在看的临床常见心电图的判读要点来了心电图是临床上最常用的检查手段之一，各类异常的心电图表现，常常是心脏病的预警信号。

掌握异常心电图的识别技巧是全科医生临床决策和处理心脏病最重要的临床技能之一。

首都医科大学附属北京安贞医院康云鹏副主任医师，对临床常见心电图的判读要点进行了详细解析。

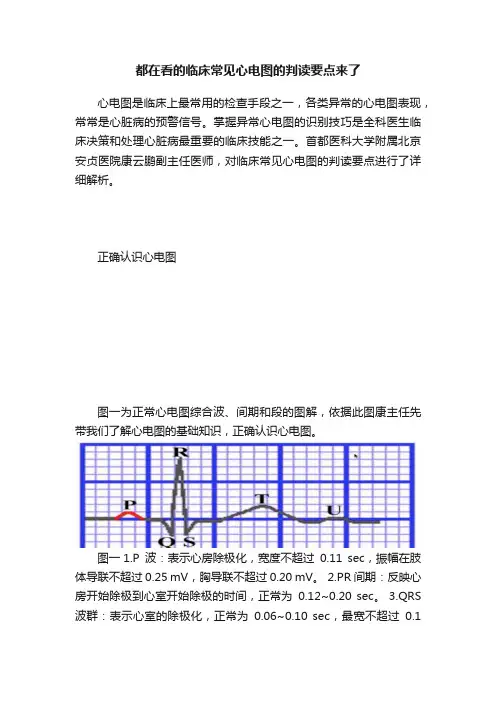

正确认识心电图图一为正常心电图综合波、间期和段的图解，依据此图康主任先带我们了解心电图的基础知识，正确认识心电图。

图一 1.P波：表示心房除极化，宽度不超过0.11 sec，振幅在肢体导联不超过0.25 mV，胸导联不超过0.20 mV。

2.PR间期：反映心房开始除极到心室开始除极的时间，正常为0.12~0.20 sec。

3.QRS 波群：表示心室的除极化，正常为0.06~0.10 sec，最宽不超过0.1sec。

QRS波极其重要，代表整个心脏除极化的过程，一定要重点关注其波群变化。

QRS波群电压升高可能是心室肥厚、束支阻滞、心肌梗死、高血压等疾病；QRS波群电压减低可能是心包积液、胸前积液、心肌病、缩窄性心包炎、甲状腺功能下降等疾病；QRS波形增高（室内传导阻滞）可能是各种原因的心肌损害。

4.ST段：为QRS综合波之后位于基线上的一个平段，其后出现向上或向下转折的一个波为T波。

图二为ST段下移和抬高的两种形态：图二需要注意的是，ST段具有极其重要的临床意义。

特别是弓背向上抬高可能提示心肌梗死、室壁瘤或者变异型心绞痛（动态观测）。

如果ST段压低（除Ⅲ导外的任何导联下降0.5 mm）呈水平型或下斜型代表心肌缺血。

5.Q-T间期：从Q波起点至T波终了，代表心室肌除极和复极全过程所需时间，正常为0.32~0.44 sec。

如果Q-T间期延长就要特别小心，可能有以下3种原因：①各种原因导致的心肌损害或遗传性心律失常；②电解质紊乱及酸中毒：低血钾、低血钙；③奎尼丁药物作用。

Q-T间期缩短，可见于洋地黄作用、高血钾、高血钙或迷走神经兴奋。

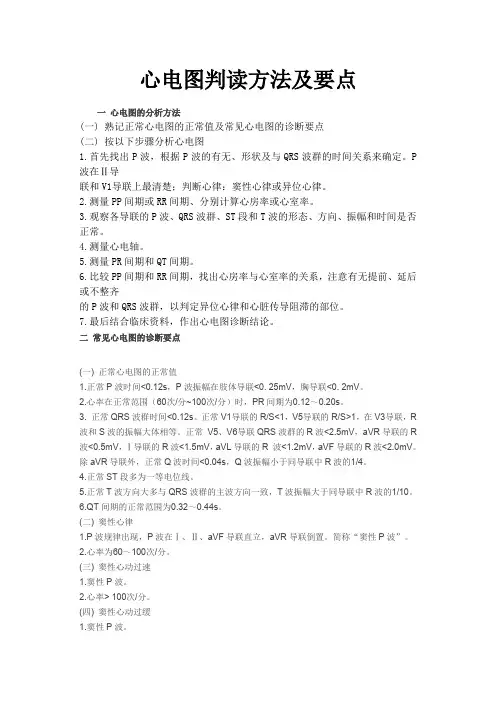

心电图判读方法及要点一心电图的分析方法(一) 熟记正常心电图的正常值及常见心电图的诊断要点(二) 按以下步骤分析心电图1.首先找出P波，根据P波的有无、形状及与QRS波群的时间关系来确定。

P 波在Ⅱ导联和V1导联上最清楚；判断心律：窦性心律或异位心律。

2.测量PP间期或RR间期、分别计算心房率或心室率。

3.观察各导联的P波、QRS波群、ST段和T波的形态、方向、振幅和时间是否正常。

4.测量心电轴。

5.测量PR间期和QT间期。

6.比较PP间期和RR间期，找出心房率与心室率的关系，注意有无提前、延后或不整齐的P波和QRS波群，以判定异位心律和心脏传导阻滞的部位。

7.最后结合临床资料，作出心电图诊断结论。

二常见心电图的诊断要点(一) 正常心电图的正常值1.正常P波时间<0.12s，P波振幅在肢体导联<0. 25mV，胸导联<0. 2mV。

2.心率在正常范围（60次/分~100次/分）时，PR间期为0.12～0.20s。

3. 正常QRS波群时间<0.12s。

正常V1导联的R/S<1，V5导联的R/S>1，在V3导联，R 波和S波的振幅大体相等。

正常V5、V6导联QRS波群的R波<2.5mV，aVR导联的R 波<0.5mV，Ⅰ导联的R波<1.5mV，aVL导联的R 波<1.2mV，aVF导联的R波<2.0mV。

除aVR导联外，正常Q波时间<0.04s，Q波振幅小于同导联中R波的1/4。

4.正常ST段多为一等电位线。

5.正常T波方向大多与QRS波群的主波方向一致，T波振幅大于同导联中R波的1/10。

6.QT间期的正常范围为0.32～0.44s。

(二) 窦性心律1.P波规律出现，P波在Ⅰ、Ⅱ、aVF导联直立，aVR导联倒置。

简称“窦性P波”。

2.心率为60～100次/分。

(三) 窦性心动过速1.窦性P波。

2.心率> 100次/分。

(四) 窦性心动过缓1.窦性P波。

心电图的正常图形解读与异常判读一、什么是心电图？心电图（Electrocardiogram，简称ECG）是利用心脏肌肉在工作时产生的电活动记录下来的一种检查方法。

通过测量心脏在一定时间内产生的电信号，并将其转化为特定的波形图形，可以了解心脏是否存在异常。

二、正常心电图的特征1. P波：P波代表房室结激动传导，通常应该是呈正向并尖锐而对称的波峰。

2. QRS波群：QRS波群代表室性激动传导过程，通常包括一个或多个波峰和凹陷，其中R峰为最高点。

3. T波：T波代表室性肌肉复极化过程，应该是倾斜向上并光滑的。

三、常见异常心电图1. 心率失常心房颤动：心房颤动时，P波消失且心房未能同步收缩。

房室传导阻滞：QRS间期延长或QRS波形变异。

室性早搏：提前出现一个宽大畸形的QRS波群。

2. 心室肥厚左心室肥厚：R波振幅增高、胸前导联的S波深度增加。

右心室肥厚：右胸导联V1中，R波增高或者S波减低。

3. 心脏缺血缺血性ST段改变：ST段抬高或压低超过0.1mV。

心肌梗死：出现持续性ST段抬高和Q波。

4. 心律失常室上性心动过速：心率加快，P波形态正常。

室性心动过速：心率加快，QRS波形畸形。

5. 其他异常电解质紊乱：如低钾、低钙、低镁等可以引起T波改变。

药物影响：某些药物（如洋地黄类）可引起心电图异常。

四、专业判读与建议对于一份心电图的判断需要由专业医生进行，以下是一般的建议：1. 结合临床情况综合分析。

2. 判断是否存在临床症状和体征。

3. 检查患者的基础资料，如年龄、疾病史等。

4. 结合其他辅助检查结果，如心肌酶谱、心脏超声等。

五、心电图的应用心电图不仅可以用于判断患者的疾病情况，还可以应用于其他方面：1. 心电监测：可以实时监测患者的心电活动，对病情进行及时评估。

2. 心律失常诊断与治疗：通过心电图的分析，确定异常节律类型，并采取相应的治疗措施。

3. 评估药物疗效：观察药物对心脏电活动的影响，调整治疗方案。

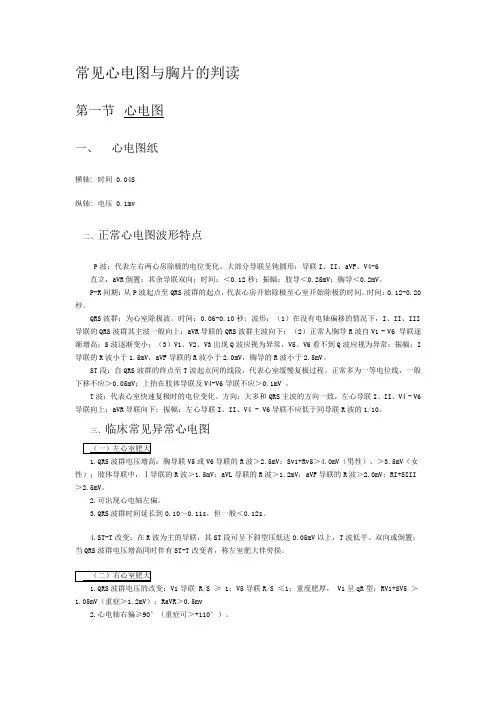

常见心电图与胸片的判读第一节心电图一、心电图纸横轴: 时间 0.04S纵轴: 电压 0.1mv二、正常心电图波形特点P波：代表左右两心房除极的电位变化。

大部分导联呈钝圆形；导联I、II、aVF、V4-6直立，aVR倒置；其余导联双向；时间：＜0.12秒；振幅：肢导＜0.25mV；胸导＜0.2mV。

P-R间期：从P波起点至QRS波群的起点，代表心房开始除极至心室开始除极的时间。

时间：0.12-0.20秒。

QRS波群：为心室除极波。

时间：0.06-0.10秒；波形：（1）在没有电轴偏移的情况下，I、II、III 导联的QRS波群其主波一般向上；aVR导联的QRS波群主波向下；（2）正常人胸导R波自V1 - V6 导联逐渐增高；S波逐渐变小；（3）V1、V2、V3出现Q波应视为异常，V5、V6看不到Q波应视为异常；振幅：I 导联的R波小于1.5mV，aVF导联的R波小于2.0mV，胸导的R波小于2.5mV。

ST段：自QRS波群的终点至T波起点间的线段，代表心室缓慢复极过程。

正常多为一等电位线，一般下移不应＞0.05mV；上抬在肢体导联及V4-V6导联不应＞0.1mV 。

T波：代表心室快速复极时的电位变化。

方向：大多和QRS主波的方向一致，左心导联I、II、V4 - V6导联向上；aVR导联向下；振幅：左心导联I、II、V4 - V6导联不应低于同导联R波的1/10。

三、临床常见异常心电图1.QRS波群电压增高：胸导联V5或V6导联的R波＞2.5mV；Sv1+Rv5＞4.0mV（男性）、＞3.5mV（女性）；肢体导联中，Ⅰ导联的R波＞1.5mV；aVL导联的R波＞1.2mV；aVF导联的R波＞2.0mV；RI+SIII＞2.5mV。

2.可出现心电轴左偏。

3.QRS波群时间延长到0.10～0.11s，但一般＜0.12s。

4.ST-T改变：在R波为主的导联，其ST段可呈下斜型压低达0.05mV以上，T波低平、双向或倒置；当QRS波群电压增高同时伴有ST-T改变者，称左室肥大伴劳损。

心电图判读（临床技能培训）一．分析流程第一：先看心电图是12导，18导，还是只给了长标准肢体导联，长V1导联（技巧：一般后两种是看心律失常的）；第二：明确标准电压是1mV，还是2mV；第三：看P波1．先看其是否为窦性心律：有无P波，是否直立（Ⅰ，Ⅱ，V4，V5，V6），倒立（aVR）；2．看其振幅：肢体导联≧0.25 mV，胸导联≧0.2 mV为高电压；3．看其宽度：正常P≦0.1s，当大于0.11 s时提示有左房大。

第四：看QRS波群1．看主波方向：Ⅰ，Ⅱ，Ⅲ直立，aVR倒立，V1到V6的R波逐渐增大，S波逐渐减小，V3的R：S=1：1；2．V1导联可以出现QS波形，在特殊情况下V2也可以出现QS波形，但在其它导联上出现则不正常，比如V3出现了QS波形，则提示患者有心肌病，心肌梗死等疾病；3．肥大表现（时限≧0.12s）：①左室大：电轴左偏；电压V1S+V5R≧3.5 mV（女性）/4.0 mV（男性）（提示左室高电压，注意：左室高电压与左室肥大是两个不同的概念，前者可以见于瘦高男孩）；②右室大：电轴右偏；电压V1S+V5R≧1.05 mV。

第五：看S-T段1．S-T段正常；2．S-T段抬高（上斜型，弓背向下型，弓背向上型）；3．S-T段压低（心肌缺血的表现）。

4．振幅问题：肢体导联抬高要小于0.1 mV，V4到V6小于0.1 mV；V1到V3抬高（原来为：V1和V2﹤0.3mV，V3﹤0.5mV；最新为V1和V2﹤0.15 mV，V3﹤0.3mV）5．临床意义：①所有的导联S-T段都抬高，应为心包炎，心肌炎；②早期复极综合征为“对号样”抬高；③变异型心绞痛S-T段抬高的形态与心肌梗死一致，但恢复后没有任何心电图改变；④陈旧性心肌梗死并室壁瘤形成，S-T段也抬高，但可以持续一个月不降。

第六：看T波1．T波直立方向与P波一致；2．Ⅲ，aVL，aVF，V1到V3可以向上、双向或向下，其它导联则不能双向或向下，提示有心肌缺血，心肌疾病；3．正常情况下T波波型成“上缓下陡型”，若出现T波波型两面对称高尖，则提示有心肌梗死，高血钾。
